Вопрос автору:
1. Читаю распечатку, которая прилагается набору УСИЛИТЕЛЬ МОЩНОСТИ (далее УМ). Есть фраза Подключение УМа должно производиться максимально короткими проводами.
Какие именно подключения имеются ввиду ? На схеме межблочной коммутации кроме линии питания есть еще три коаксиальные кабеля от платы УМ два на плату ПДФ и один на плату ФНЧ.
2. Каким коаксиальным кабелем делать эти вышеупомянутые подключения ?
3. В Схеме питания Ум предварительный каскад усиления запитывается от внешнего стабилизатора +9 В. А сам стабилизатор запитан ( смотрю схему межблочных соединений от шины +13 VTX
Питание на ней обеспечивает транзисторный ключик на ОСНОВНОЙ ПЛАТЕ S8550d ( максимальный ток коллектора его 0,5А) справиться, не жарко ему будет ?
Благодарю Вас за тех. поддержку чайников.
Трансивер STEP II
Re: Трансивер STEP II
Старайтесь все делать максимально хоошо, ху....во оно само получится.
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
Отвечаю по порядку заданных вопросов.
1. Речь идет от ВЧ соединениях коаксиалом.
2. Любой 50-омный, доступный Вам.
3. Всё нормально, там примерно трёхкратный запас по току.
Отвечаю по порядку заданных вопросов.
1. Речь идет от ВЧ соединениях коаксиалом.
2. Любой 50-омный, доступный Вам.
3. Всё нормально, там примерно трёхкратный запас по току.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Трансивер STEP II
Ок. Спасибо.
Старайтесь все делать максимально хоошо, ху....во оно само получится.
Re: Трансивер STEP II
Добрый день Сергей Эдуардович!
Несколько дней тому запустил приемную часть трансивера. Все работает. Принимаю прекрасно Италию, Болгарию, Венгрию, Польшу..... Восточный "сосед", южные и центральный регионы и просто гремят. Слышал также Штаты, Казахстан, Сибирь (Тюмень). И это просто на кусок длинного провода за окном на высоте 2м над землей. Назвать это антенной язык не поворачивается.
Считаю результат более чем хороший. Немного поморочился, но исключительно из-за собственной ошибки -умудрился неправильно запаять транзистор VT6. Перепаял и все заработало. На удивление и транзистор цел, хотя это полевик.
Собираю передающую часть. Начал с ФНЧ. Со стандартными элементами вопросов нет. Все распаял. А вот с катушками возник вопрос.
Начал намотку с самых малых L2 и L7. Отмерял как указано 12 см и намотал указанные 5 витков. Указанная длина провода позволяет намотать эти катушки впритык. Даже пришлось перематывать. Для их намотки желательно отмерять 13...14 см. При намотке остальных катушек запас вполне достаточный. Даже пришлось отрезать по несколько сантиметров на всех катушках.
И собственно вопрос.
После намотки измерил индуктивность катушек. У всех без исключения получилась большая (в смысле больше номинала) индуктивность. Какой разброс параметров здесь допустим?
Я даже начал грешить на прибор. Но измерил заводские дроссели с военки номиналом 20, 30, 125, 200 мкГн и их индуктивность была в зоне разброса 1%, как и указано на самих дросселях.
Также измерил индуктивность готового дросселя из комплекта УМ. Его индуктивность получилась 1,54 мкГн вместо 2,2 мкГн . Это допустимо или нужно менять? С несоответствием реального значения указанному номиналу китайских комплектующих уже сталкивался. Нужно все перепроверять. Купил потенциометр на 10 кОм для РРУ, а он оказался на 8,4 кОм.
С уважением. Виталий
Несколько дней тому запустил приемную часть трансивера. Все работает. Принимаю прекрасно Италию, Болгарию, Венгрию, Польшу..... Восточный "сосед", южные и центральный регионы и просто гремят. Слышал также Штаты, Казахстан, Сибирь (Тюмень). И это просто на кусок длинного провода за окном на высоте 2м над землей. Назвать это антенной язык не поворачивается.
Считаю результат более чем хороший. Немного поморочился, но исключительно из-за собственной ошибки -умудрился неправильно запаять транзистор VT6. Перепаял и все заработало. На удивление и транзистор цел, хотя это полевик.
Собираю передающую часть. Начал с ФНЧ. Со стандартными элементами вопросов нет. Все распаял. А вот с катушками возник вопрос.
Начал намотку с самых малых L2 и L7. Отмерял как указано 12 см и намотал указанные 5 витков. Указанная длина провода позволяет намотать эти катушки впритык. Даже пришлось перематывать. Для их намотки желательно отмерять 13...14 см. При намотке остальных катушек запас вполне достаточный. Даже пришлось отрезать по несколько сантиметров на всех катушках.
И собственно вопрос.
После намотки измерил индуктивность катушек. У всех без исключения получилась большая (в смысле больше номинала) индуктивность. Какой разброс параметров здесь допустим?
Я даже начал грешить на прибор. Но измерил заводские дроссели с военки номиналом 20, 30, 125, 200 мкГн и их индуктивность была в зоне разброса 1%, как и указано на самих дросселях.
Также измерил индуктивность готового дросселя из комплекта УМ. Его индуктивность получилась 1,54 мкГн вместо 2,2 мкГн . Это допустимо или нужно менять? С несоответствием реального значения указанному номиналу китайских комплектующих уже сталкивался. Нужно все перепроверять. Купил потенциометр на 10 кОм для РРУ, а он оказался на 8,4 кОм.
С уважением. Виталий
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
1. Я рад, что Вам понравилась работа основной платы. Усиления там более, чем достаточно для приёма даже на кусок провода, лишь бы помехи от электросети это позволили
2. Длину провода с 12 на 14 см в инструкции поправлю.
3.Индуктивность катушек ФНЧ при установке на плату уменьшится из-за близкого расположения медного слоя платы. Корректнее будет измерять получившуюся АЧХ ФНЧ. Индуктивность дросселя не критична.
4. потенциометр для РРУ может быть от 8 до 20 кОм - это не сильно критично.
1. Я рад, что Вам понравилась работа основной платы. Усиления там более, чем достаточно для приёма даже на кусок провода, лишь бы помехи от электросети это позволили
2. Длину провода с 12 на 14 см в инструкции поправлю.
3.Индуктивность катушек ФНЧ при установке на плату уменьшится из-за близкого расположения медного слоя платы. Корректнее будет измерять получившуюся АЧХ ФНЧ. Индуктивность дросселя не критична.
4. потенциометр для РРУ может быть от 8 до 20 кОм - это не сильно критично.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Трансивер STEP II
Спасибо!!!
Re: Трансивер STEP II
Сергій Едуардович, доброго дня!
Зібрав трансівер, перевірив напруги - все ок, зараз немає частотоміра, тому не може перевірити sa612.
"Прикосновение руки к выводу 2 микросхемы DA2, а затем к дросселю L2 приводит к существенному росту шумов, а зачастую и к громкому приему наиболее мощной местной радиовещательной станции (АМ, ЧМ)." - лише трохи шум росте, прийому немає.
"В работоспособности первого смесителя и КФ убеждаемся, прикоснувшись рукой к выводу 2 микросхемы DA1. А прикосновение руки к разъёму IN должно привести к заметному увеличению уровня шумов с явными признаками присутствия радиосигналов." - взагалі ніякої реакції.
Чутливість приймача можна сказати ніяка - з антеною приймаю лише гучні станції на 40м, на 80м інколи шось чую з великими шумами.
Транзистори перевіряв - всі робочі.
Не підкажете куди дивитись?
Можливо щось не так налаштовано на синтезаторі?
Зібрав трансівер, перевірив напруги - все ок, зараз немає частотоміра, тому не може перевірити sa612.
"Прикосновение руки к выводу 2 микросхемы DA2, а затем к дросселю L2 приводит к существенному росту шумов, а зачастую и к громкому приему наиболее мощной местной радиовещательной станции (АМ, ЧМ)." - лише трохи шум росте, прийому немає.
"В работоспособности первого смесителя и КФ убеждаемся, прикоснувшись рукой к выводу 2 микросхемы DA1. А прикосновение руки к разъёму IN должно привести к заметному увеличению уровня шумов с явными признаками присутствия радиосигналов." - взагалі ніякої реакції.
Чутливість приймача можна сказати ніяка - з антеною приймаю лише гучні станції на 40м, на 80м інколи шось чую з великими шумами.
Транзистори перевіряв - всі робочі.
Не підкажете куди дивитись?
Можливо щось не так налаштовано на синтезаторі?
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.

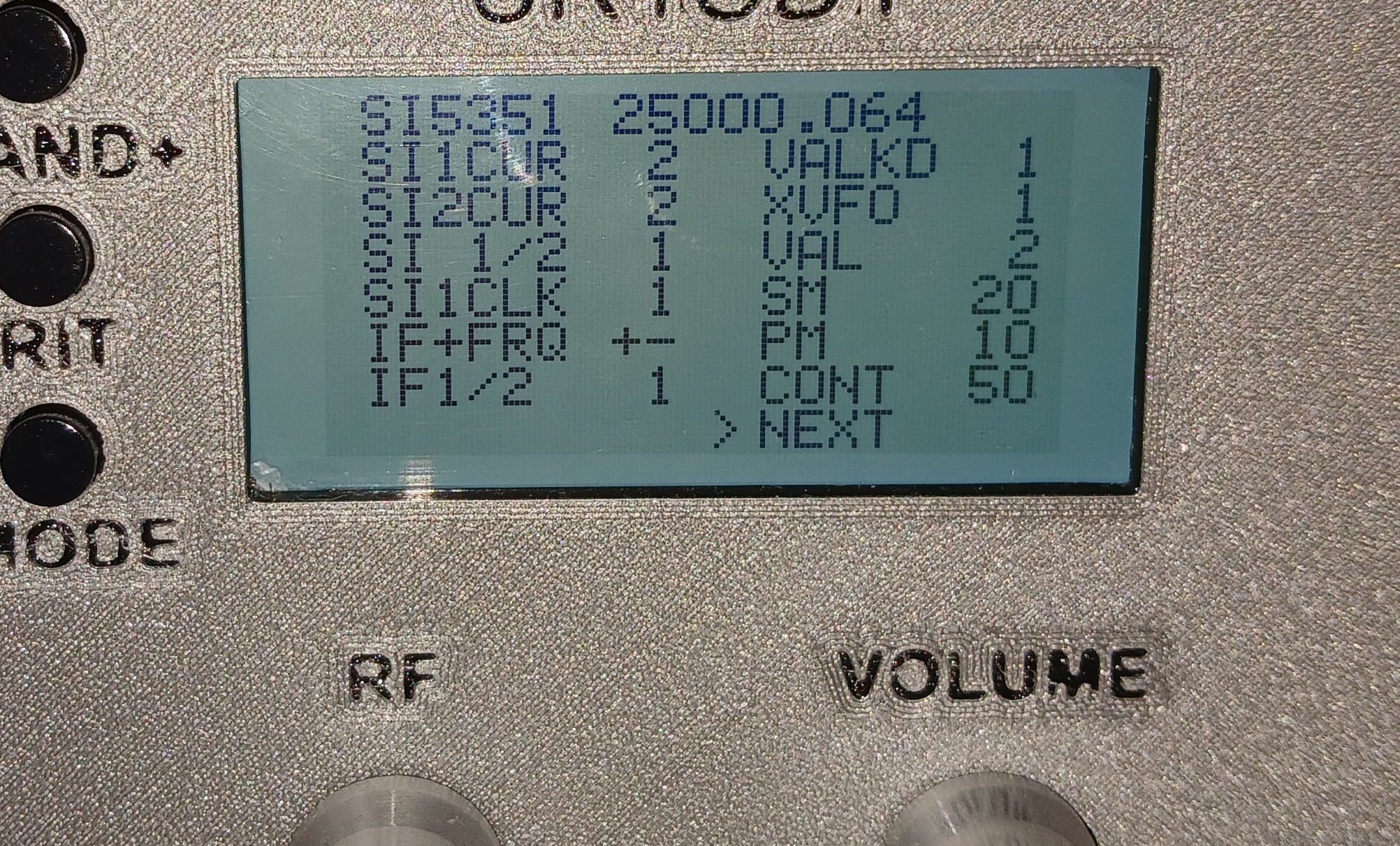

У Вас используется синтезатор Ёжик S2M, в его меню синтезатора на 2й стр. нужно сделать
SI1CUR, SI2CUR – установка значения максимального выходного тока(2,4,6 или8 мА) соответственно для первой и второй Si5351а -оба значения нужно установить =6.
SI 1/2 - указывает, сколько на плате установлено (1 или 2) Si5351 - нужно установить =2
Если же в качестве опорника используется кварцевый генератор, по его нужно настроить на частоту 7997,116 кГц, а выход синтезатора BFO1 не подключать.
У Вас используется синтезатор Ёжик S2M, в его меню синтезатора на 2й стр. нужно сделать
SI1CUR, SI2CUR – установка значения максимального выходного тока(2,4,6 или8 мА) соответственно для первой и второй Si5351а -оба значения нужно установить =6.
SI 1/2 - указывает, сколько на плате установлено (1 или 2) Si5351 - нужно установить =2
Если же в качестве опорника используется кварцевый генератор, по его нужно настроить на частоту 7997,116 кГц, а выход синтезатора BFO1 не подключать.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Трансивер STEP II

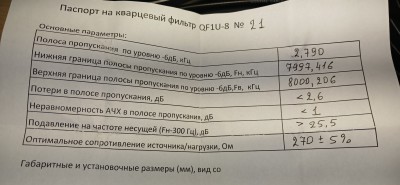

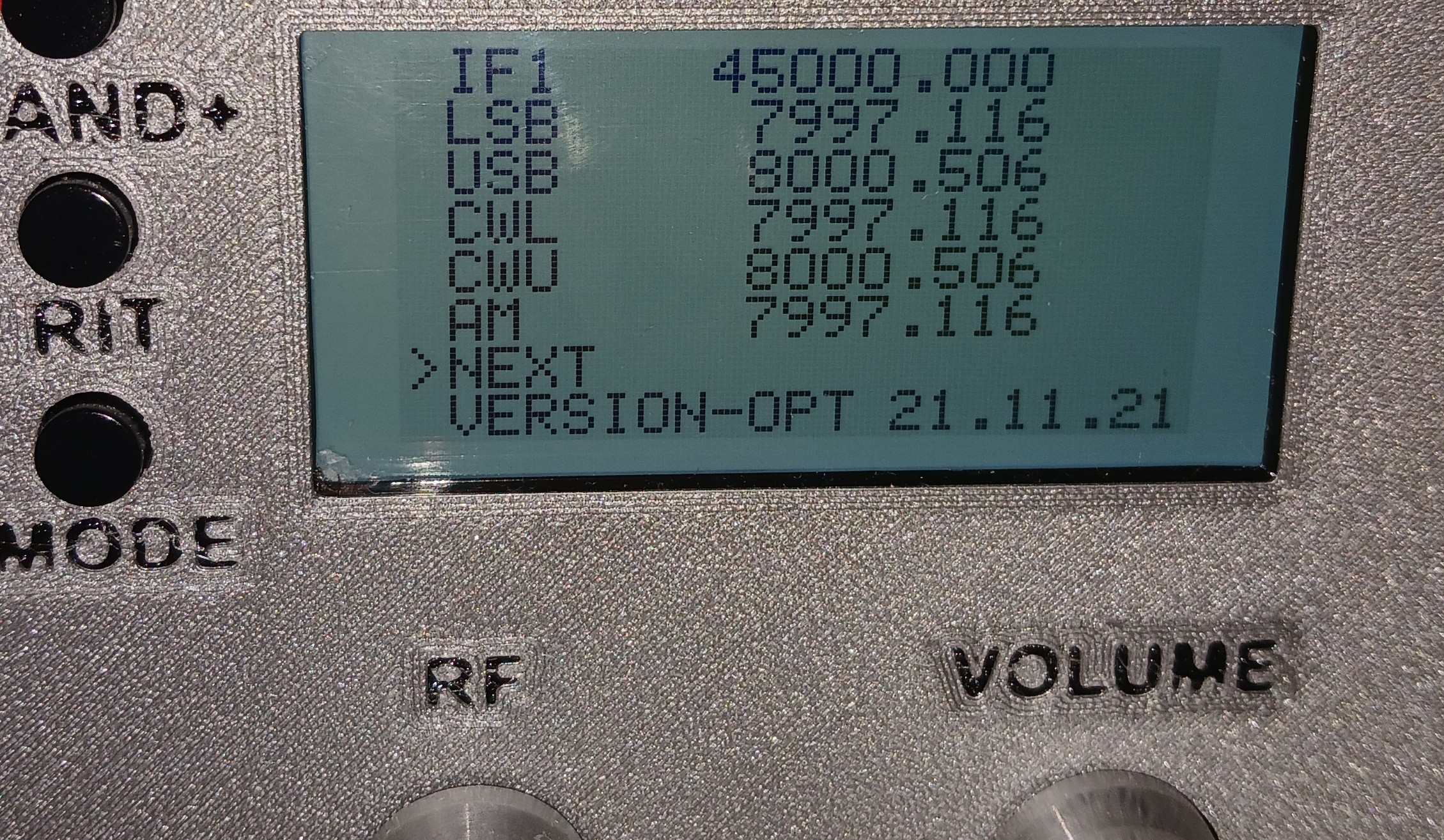

Дякую! А на першій сторінці все вірно? LSB на 300Гц нижче нижнього порогу фільтра?
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
На 1й всё верно.
