Трансивер STEP II

[olehua]

Не виходить побороти чутливість, вона більше 5мкВ.
Маючи генератор сигналів я можу виявити де саме немає підсилення?
ВЧ пробнік показує 280мВ на DA1 (6) і 1,1В на DA2 (6)
міряв опір відкритих каналів на ключах - 30-35 Ом

[US5MSQ]

Здравствуйте.

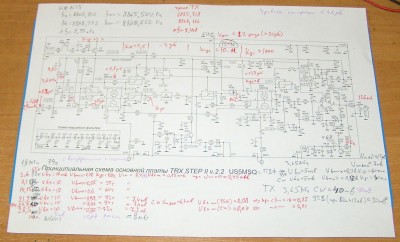

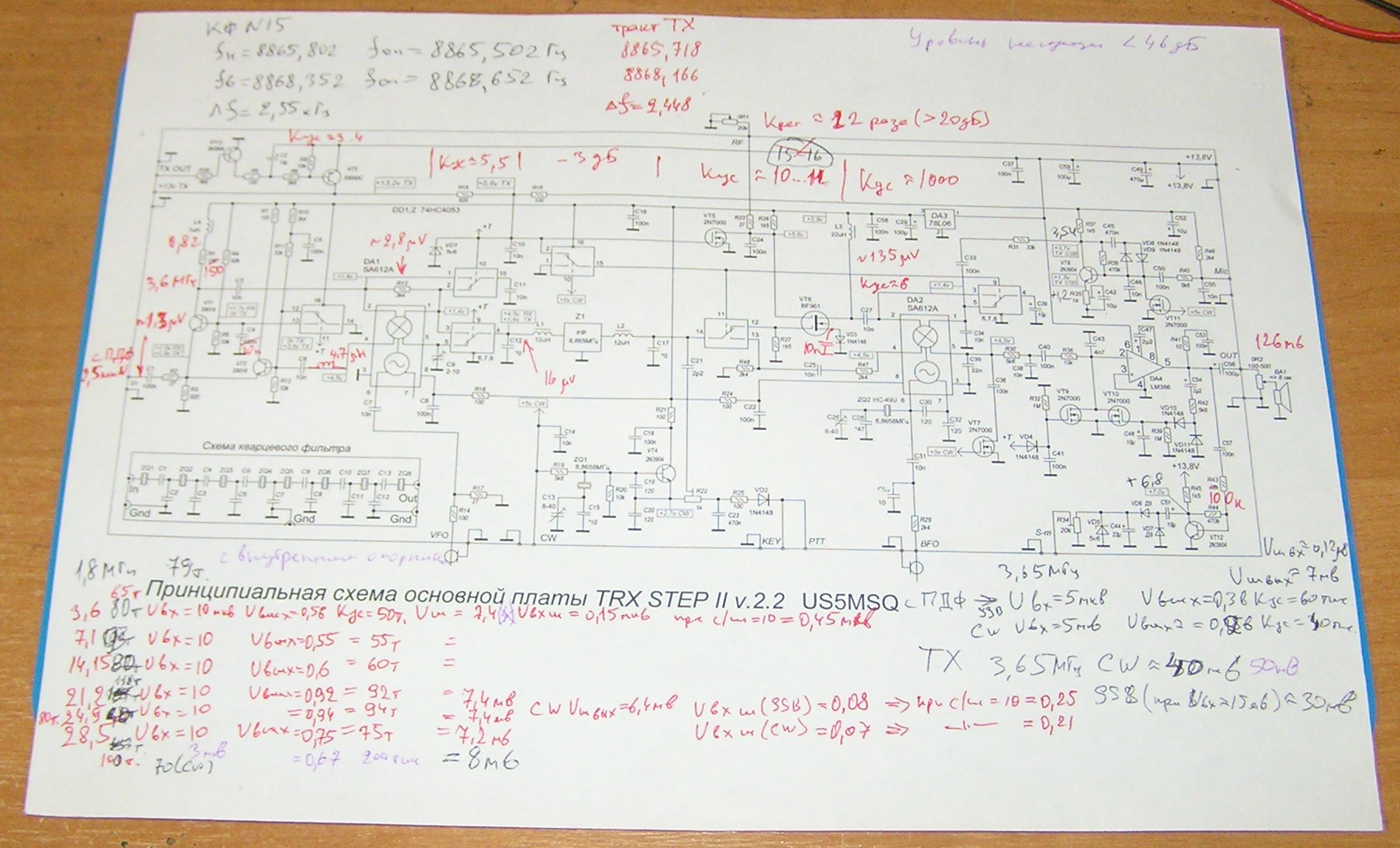

Вот нашёл свои старые записи испытаний основной платы, надеюсь это поможет. Все покаскадные уровни испытательного сигнала указаны при выходном напряжении 126 мВэфф (частота НЧ сигнала 800Гц), при котором ещё не срабатывает АРУ.

[UT5ULJ]

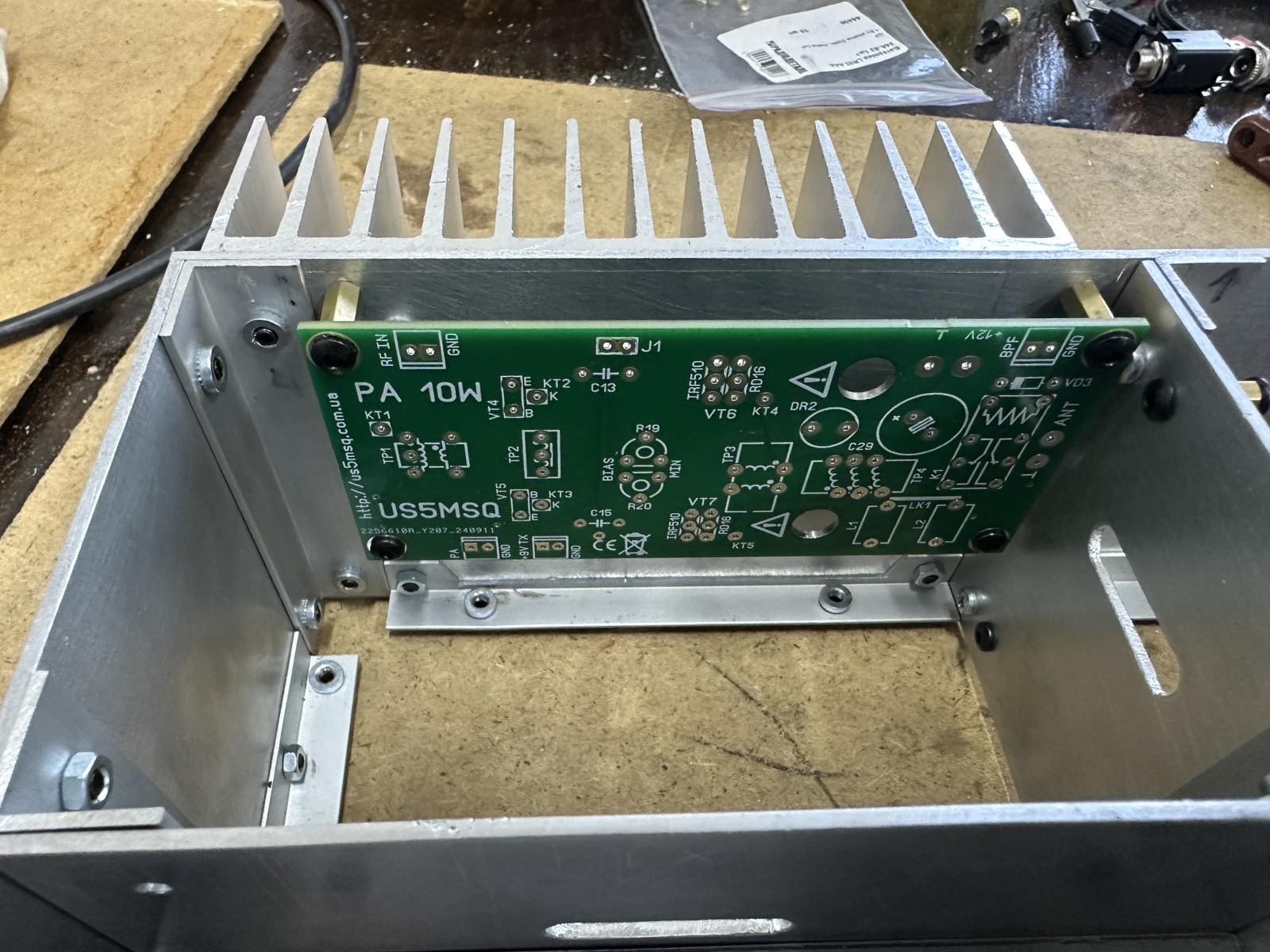

Плата усилителя мощности стала в корпус и радиатор от нее.

[olehua]

Здравствуйте.
Вот нашёл свои старые записи испытаний основной платы, надеюсь это поможет. Все покаскадные уровни испытательного сигнала указаны при выходном напряжении 126 мВэфф (частота НЧ сигнала 800Гц), при котором ещё не срабатывает АРУ.

Дякую, буду копати далі. Доречі можна перевірити КФ за допомогою NanoVNA? Тільки правильно підключити потрібно..

[US5MSQ]

Конечно можно измерить АЧХ КФ с помощью нановна. Только для этого, во избежание перегрузки измерительного тракта, нужно будет на выход нановны дополнительный 50-омный аттенюатор (можно и простой резистивный делитель) на 40-50 дб и уже с него подключиться ко входу платы, а вход нановны через керамику емкостью 100 нФ подключаем к стоку VT6. Проще говоря нужно так ослабить входной сигнал, чтобы пик АЧХ экране нановны не превышал -30, а лучше -40, дБ.

[UT5ULJ]

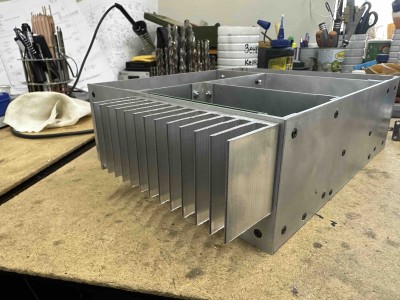

Размер корпуса диктуют готовые печатные платы и комфортное расположение органов управления на передней панели. Поэтому после нескольких вариантов эскизов остановился на размере ширина передней панели 210 мм, высота ее 80 мм, и глубина корпуса (без радиатора на задней стенке 240 мм). В такой габарит все вмещается красиво. Только в одном отсеке есть два этажа. Это отсек основной платы. Вторым этажом под ней за алюминиевой перегородкой плата ФНЧ, так как две платы очень похожего размера основная 105х100 ФНЧ 100х100 мм. При такой компоновке в отсеке платы ПДФ есть много свободного места на противоположной стенке от платы самого ПДФ, и туда шикарно помещается 6 ЛИТИЕВЫХ элементов 18650. А это батарея 12,6 вольта и емкость 6000 мА/час. И тут возникает вопрос как коммутировать питание так, чтобы батарея заряжалась когда есть питание от внешнего сетевого блока питания и когда сеть пропала или трансивер используется в полевых условиях питаться от встроенной батареи. Мне в голову пришло два варианта.

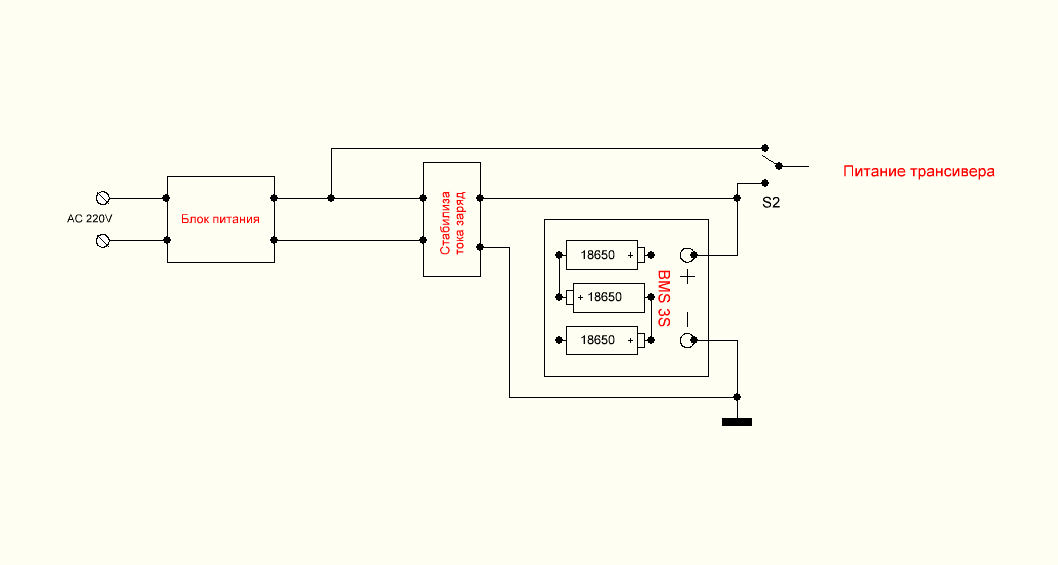

1. Вариант по-колхозному простой. Тумблер питания на три положения. Среднее все выключено тумблер вверх питание от внешнего сетевого источника питания и тумблер вниз питание от встроенной батареи.

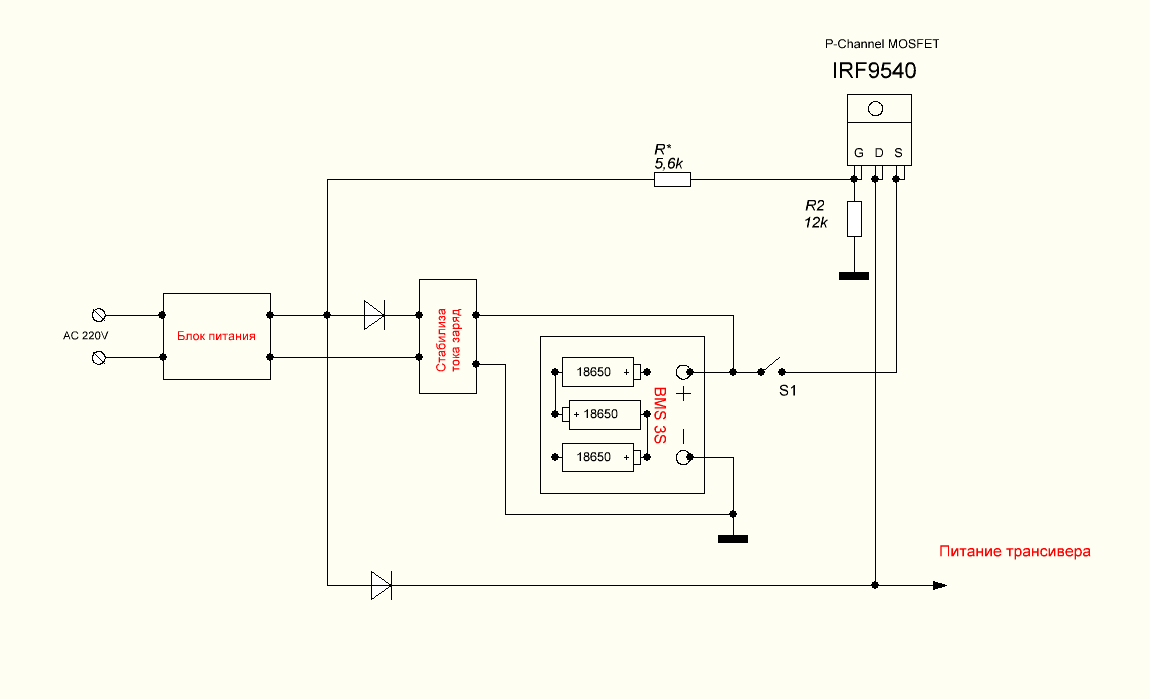

2. Вариант это аля бесперебойный источник питания. Когда есть напряжение от БП От встроенного стабилизатора тока батарея заряжается через свою БМС которая следит за уровнем заряда и сама отключает заряд по достижению верхнего порога по 4,2 вольта на банку общее 12,6 В. Через резистор 5,6 к полевик наглухо закрыт. Питание на трансивер идет через нижний диод он может быть диодом ШОТКИ для минимизации падения на нем. При пропадании напряжения 220 В затвор мосфета оказывается через резистор 12 к притянут к земле он открывается и питание батареи пошло через него в трансивер ( если тумблер S1 включен и он на передней панели как выключатель питания). Момент переключения будет мгновенный бесшовный и незаметный. У меня так работает бесперебойнее для РОУТЕРА и МЕДАВКОНВЕРТЕРА в квартире и доме с уже второй год.

Что коллеги скажут ? Может есть замечания или конструктивные предложения. Буду рад помощи и совету.

[US5MSQ]

Здравствуйте.

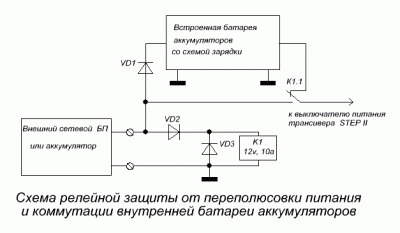

Я бы схему коммутации внутренней батареи выполнил на основе релейной защиты от переполюсовки питания (см. приложение) - здесь и потери напряжения питания меньше и трансивер будет надёжно защищён от переполюсовки питания

[UT5ULJ]

Ок. Спасибо.

[UT5ULJ]

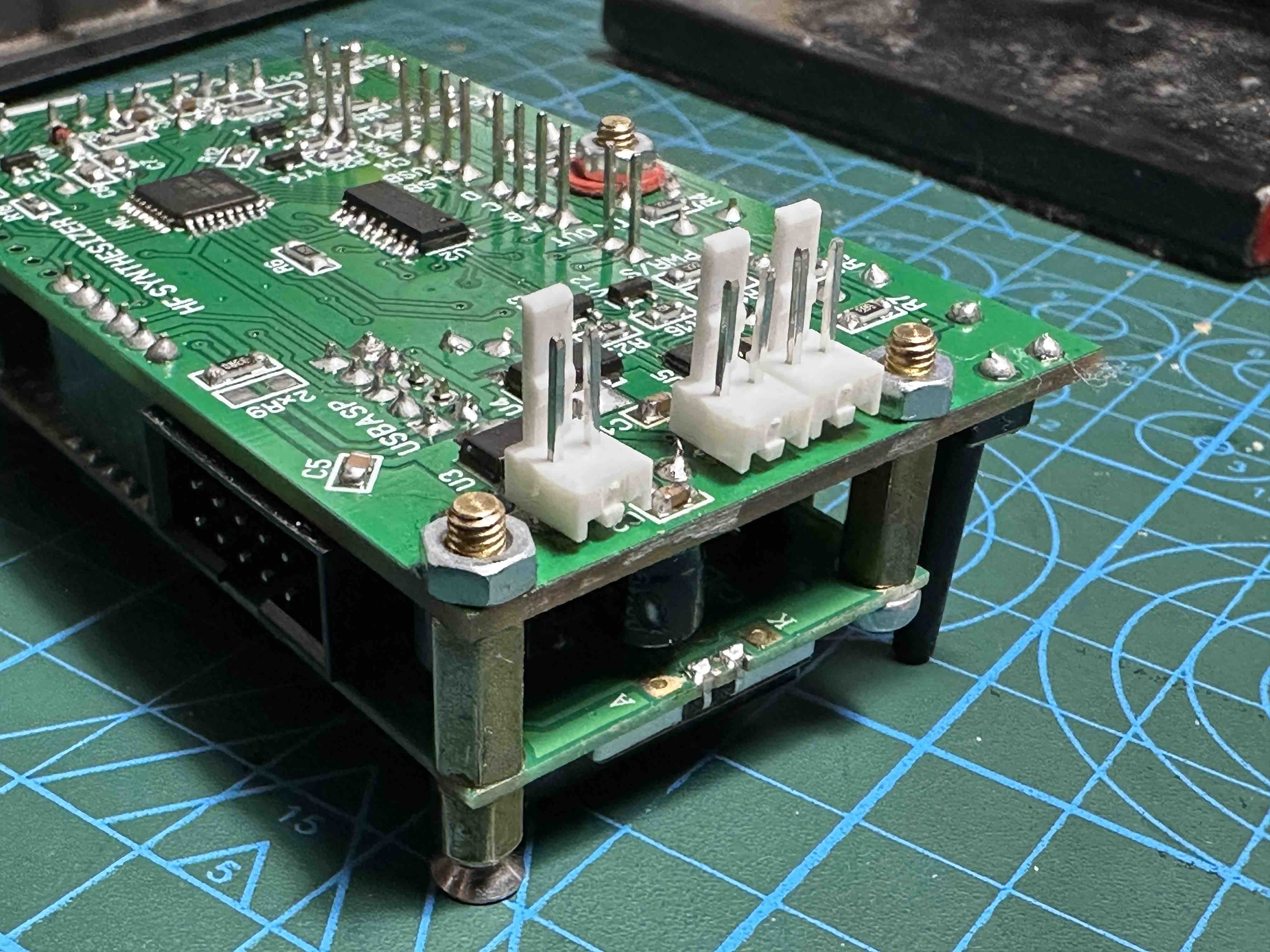

По правой стороне на синтезаторе перепаял разъемы угловые выпаял запаял прямые и поставил их с тыльной стороны платы так чтобы уменьшить габариты синтезатора. Это дает возможность энкодер поставить вплотную к плате синтезатора справа.

[Vit61]

Добрый день Сергей Эдуардович и коллеги по сборке трансивера STEPII
Cпаял все платы. Приемная часть работает. На длинный кусок провода без какого-либо согласования прекрасно принимает Польшу, юго-восточное направление. Слышал Среднюю Азию - Коканд. Слышал США и Канаду. Традиционно много Италии. Короче, приемная часть работает. Думаю позже, когда все соберу в корпус еще подстрою.
Передающую часть (УМ и ФНЧ) собрал, но еще не подключал. Занимаюсь корпусом.

Есть несколько вопросов.
1. Синтезатор Ёжик ver.3. Вопрос по режимам работы трансивера. USB LSB - понятно, верхняя нижняя боковые. А чем отличаются CWL и CWU? В чем особенность режима DIG и как его можно использовать.
2. Пробовал подключать антенну напрямую к Основной плате (без ПДФ) и через ПДФ с предусилителем. Разница практически не чувстсвуется (на слух). Естественно без предусилителя ПДФ сигнал гораздо тише. Получается предусилитель в ПДФ фактически только компенсирует ослабление сигнала на фильтрах. Так ли это?
3. Интерфейс CAT. Как я понял он предназначен для подключения к компьютеру, чтобы можно было использовать трансивер совместно с программами логирования связей (журнал). Какие особенности подключения или где почитать?
4. Усилитель мощности. Он рассчитан на активную нагрузку 50 Ом. Но антенны практически всегда имеют отличное от указанного сопротивление. Плюс реактивная составляющая. Соответственно появляется КСВ, отличный от единицы. Понятно, что чем больше КСВ тем меньше мощности идет в антеннуи надо стремиться к его уменьшению.
В каких пределах допустим КСВ с точки зрения, чтобы УМ не вышел из строя?
5. На платах ФНЧ и УМ для подключения антенны к ФНЧ и соответственно соединения ФНЧ и УМ предусмотрены просто контактные площадки под пайку. Кто как соединяет антенный вход трансивера с входом ФНЧ и соответственно ФНЧ с УМ? Понятно, что тонким коаксиалом 50 Ом. Но что в отношении разъемов?

Заранее благодарен за ответы и обмен опытом.
С уважением,
Виталий
UR4UTU
