Трансивер STEP

[Alexander 71]

Здравствуйте, Сергей. Трансивер работает очень хорошо, вариант 5.1, но я сделал микрофонный усилитель по схеме варианта 6.2 и его так и подключил, как по схеме, но основная плата осталась по 5.1. В режиме передачи сигнал с микрофона пролазит и идёт возбуд, если микрофон находится недалеко от динамика, даже на расстоянии 50 см. Переделал по схеме 5.3., где вариант с эмф, даже ключ освободившийся по схеме 5.1, переделал, чтобы масса вывод 15 посадил на массу, а вывод 1 на вход УНЧ, чтобы УНЧ блокиповался на массу в режиме передачи. Возбуд пропал, но с микрофона сигнал всеже проходит на УНЧ. Что можно сделать, чтобы этого не было.

[US5MSQ]

Здравствуйте.
Для поиска причины выложите здесь подробную схему того, что Вы спаяли

[Al19]

Вот и пришел набор основной платы трансивера.
Приступаем к ее монтажу. Благо все расписано, промаркировано , одним словом удобно. За вечер удалось "набить" почти половину платы - это не много , но нуна сделать скидку на постоянные домашние QRM. Продолжение следует...

[US5MSQ]

Здравствуйте.
Здесь обсуждается первая версия трансивера STEP/
Дабы не смешивать темы, предлагаю продолжить обсуждение основной платы STEP II в специально созданной теме viewtopic.php?f=8&t=257

[Alexander 71]

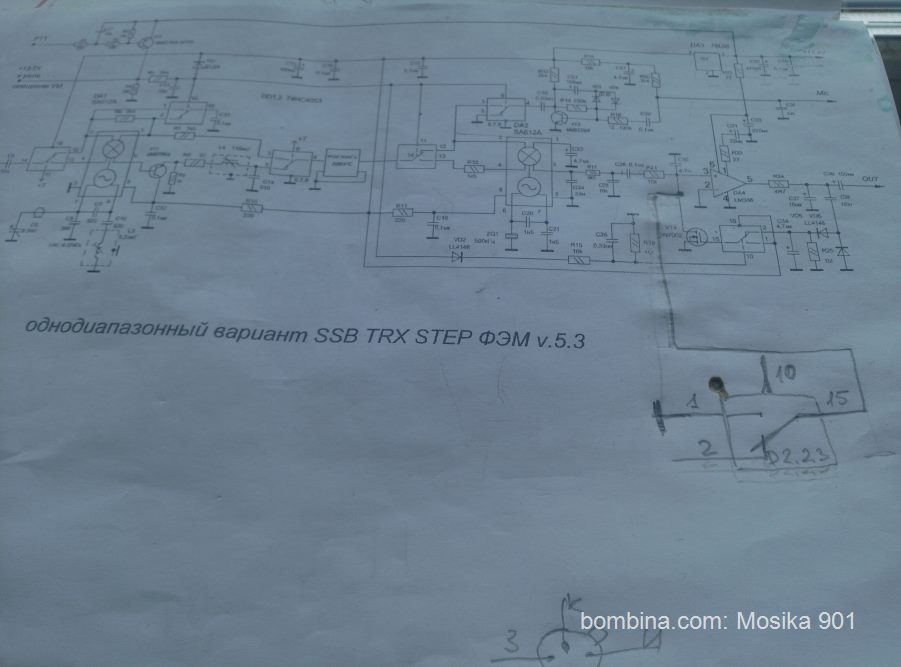

Сделал так. Можно изменить?

[US5MSQ]

Схема плохо читаема, но в принципе проблема понятна
Свободным ключом лучше замыкать на общий провод ( т.е. подключить выв.15) либо базу МУО, что эффективнее, или сам микрофон

[Alexander 71]

Сергей, если вы замкнете микрофон, то как он будет работать на передачу? Здесь нужно наоборот, замкнуть вход УНЧ при передаче. Или вообще УНЧ сделать отключаемым в режиме передачи, выдержит ли ключ 4053 питание УНЧ? Но этот вариант не подходит, т.к. сопротивление между контактами ключа 20 Ом. Может, применить ключ на транзисторе?

[US5MSQ]

Спасибо, это я что-то на своей волне думал, что остаточные шумы микрофона мешают приёму и проглючил
Тогда проще всего ключ включить в разрыв между разделительной RC цепью и стоком транзистора АРУ (входом УНЧ)

[Alexander 71]

Добрый день, Сергей. Может, проще ключ воткнуть на питание lm386? При приёме ключ будет замкнут между собой, как раз 20 Ом по питанию, резистор 10 Ом можно исключить, а на передачу питание lm386 коротить ключом на землю? Контакты ключа выдержать ток потребления lm386? Предложенный ранее вариант не подходит, сигнал с микрофона все равно слышно при передаче в динамике, хоть и немного тише.

[Alexander 71]

Сергей. Можете выложить схему трансивера версии 5.1 в splan. Нужно подправить подключение входных и выходных каскадов и вам предложить для обсуждения.
