Простой транзисторный регенеративный приёмник

[Boris]

RJ, спасибо за фото.
А что это за «электронный регулятор громкости», схемку не нарисуете ?
Заранее спасибо.

[RJ]

А что это за «электронный регулятор громкости», схемку не нарисуете ?
Заранее спасибо.

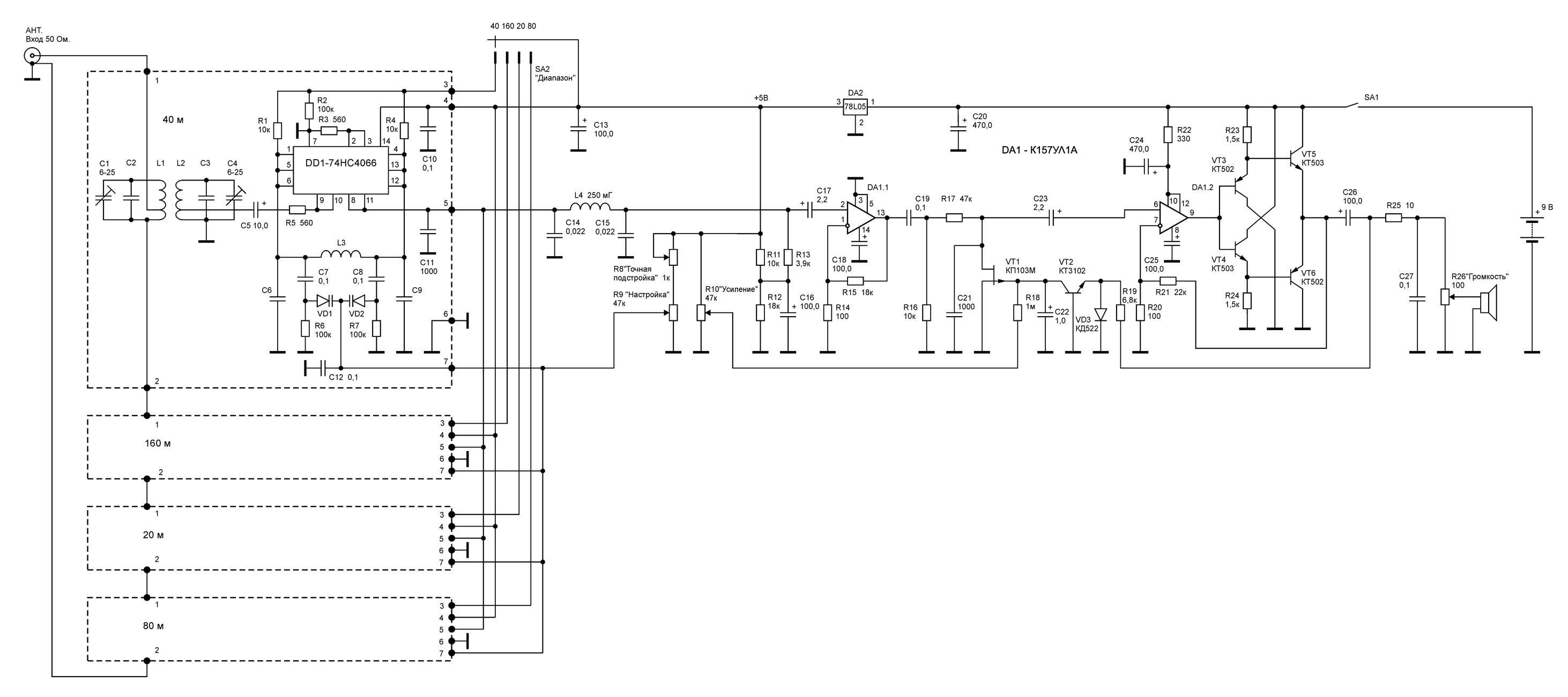

У меня оконечный усилитель НЧ собран на К174УН7 и размещен в подвале шасси. Общий коэффициент усиления УНЧ очень большой, он и так норовит перейти в самовозбуд. Поэтому, чтобы не тянуть длинные провода на регулятор громкости, применил электронный регулятор громкости на полевике. Термин , возможно, не очень удачный Идею почерпнул вот отсюда:

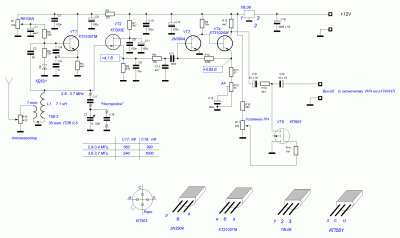

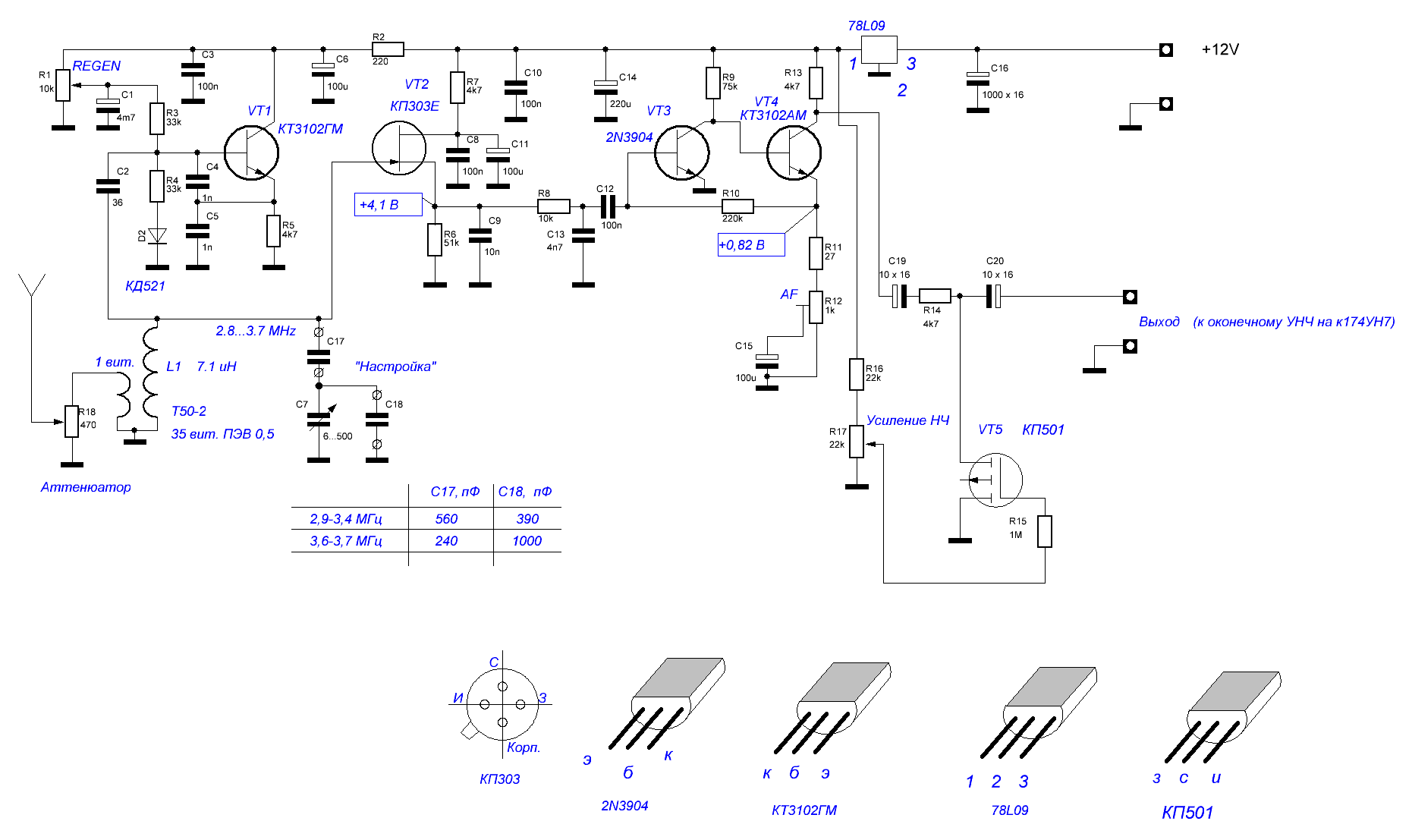

У меня реализовано так:

[Boris]

Ага, теперь понятно стало.
Спасибо

[US5MSQ]

Некоторое время пришлось затратить на подбор растягивающих конденсаторов с помощью программки KONTUR3C ( есть на этом сайте). Трудность в том, что для правильного расчета растягивающих конденсаторов нужно подставлять реальную величину входной емкости+емкость монтажа. Первоначально я поставил 30 пФ. С трудом нашел сигнал гетеродина в полосе частот 5,5....5,7 МГц
Методом подбора выяснил что реальная емкость монтажа+емкость гетеродина у меня получились около 68 пФ.
Приемник работает в диапазоне 3,6...3,75 МГц ( SSB участок).
В архиве-запись эфира. Запись сделана сегодня, примерно в 6 часов утра. Антенна -Inv V на диапазон 80м.

1_06_17.rar

Здравствуйте.
Классно звучит приемник!
Что касается расчёта растягивающей емкости при помощи КОНТУР3С, то в данном случае просто нужно было учесть (добавить к емкости монтажа) емкость постоянно подключенного к контурной катушке емкостного делителя ПОС (при Вашей емкости 62 пФ это примерно 55 пФ)

[RJ]

Что касается расчёта растягивающей емкости при помощи КОНТУР3С, то в данном случае просто нужно было учесть (добавить к емкости монтажа) емкость постоянно подключенного к контурной катушке емкостного делителя ПОС (при Вашей емкости 62 пФ это примерно 55 пФ)

Да, понятно. Я просто наобум подставил 30 пФ и поэтому мой гетеродин работал не там где нужно.
Сергей Эдуардович, попутно вопрос : для этого приемника транзистор для гетеродина с каким должен быть h21е? Я старался поставить с максимально возможным. Или в этом нет необходимости, и можно ставить любой?

[US5MSQ]

Любой исправный (с Н21е не менее 50)

[wasj]

Сергей,здравствуйте!
Ещё раз повторюсь по схеме Вашего регенератора на рис.2 частота приема 2.8-7.8.Мгц.
Хочу попробовать сделать его с входным контуром -рамочной антенной.
Собирал регенератор Полякова на СВ,КВ.На СВ хорошо работал на МА.
С внешней антенной, веревка метров 6, за окном на дерево, шум и помехи усиливались,возможно из-за УВЧ на биполярном транзисторе.На КВ приходилось убирать сигнал аттюнюатором.
Может Вы посоветуете какой либо вариант,размеры приблизительно.
В интернете есть варианты.
Меня интересует Ваше мнение как ГУРУ.

[US5MSQ]

Здравствуйте.
К сожалению у меня нет никакого опыта по применению малых рамочных приемных антенн, тем паче регенерируемых.
На эту тему есть статья в последнем номере журнала QRP под редакцией В.Т.Полякова см. http://qrp.ru/files/category/15-cqqrp?d ... rp-58-2017
Имеет смыл её использовать как ориентир.

[wasj]

Сергей,благодарю Вас за внимание и подсказку.
Идея ясна.Теперь нужно её обдумать.

[Andy]

Сергей Эдуардович, с высокоомными телефонами нынче напряг) Обычные для плеера, как можно подключить?Через резистор в 3 ком?Но у вас ведь еще и хитрое соединение для повышения громкости)
Спасибо)
