Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Здравствуйте.
Ну здесь Вам придётся сделать выбор самостоятельно...
На перегруженных диапазонах слушать предпочтительнее с полосой 2,35 кГц, хотя сигнал и будет несколько "зажат" по спектру. С полосой 3,1 кГц получается более качественный сигнал на передачу, да и слушать приятнее, разумеется если соседи по диапазону не мешают
В этом плане своего рода удачный компромисс, или, если угодно, оптимум - ЭМФ с полосой 2,7 кГц

[Maks]

Добрый вечер, форумчанам! Вопрос по ПДФ. Есть шесть одинаковых катушек с индуктивностью от 11 до 26 мкГн ( меняется подстроечниками). Контурные ёмкости подсчитал по xls программке. А как скорректировать конденсаторы связи С10/С16? И С7/С16?
Померил индуктивность ЭМФ, 1340/1520 мкГн. Как я понял из описания ёмкости должны быть 75/52 пФ соответственно!? А про согласующие резисторы что то не нашёл расчётов. В целом тракт очень понравился! Мягкий, чистый звук. Были проблемы с микрофонным эффектом в режиме приёма, стояли контура на СБ-12. Вылечил заменой на контура ПЧ от бытовых приёмников. Не работала АРУ. Грешил что палёные полевики. Спалил штук с десять пока нашёл причину. С26 оказался ни камельфо! Заменил советским на 0,1м и Ару заработала. Хорошо держит сильные сигналы!!! ( соседи в городе меньше киллометра ) Приёмник мне очень понравился! Катушку связи L1 намотал всего три витка, контурная получилась ....точно не помню...76 витков. Пошёл по пути увиличенья ДД.
Сергей Эдуардович, Спасибо за разработку!!!

[US5MSQ]

Здравствуйте.
Я рад, что Вам понравилась работа реверсивного тракта.
Особенности работы всех узлов, в т.ч. и согласования ЭМФ, есть в моих постах, архив которых выложен здесь viewtopic.php?f=23&t=121

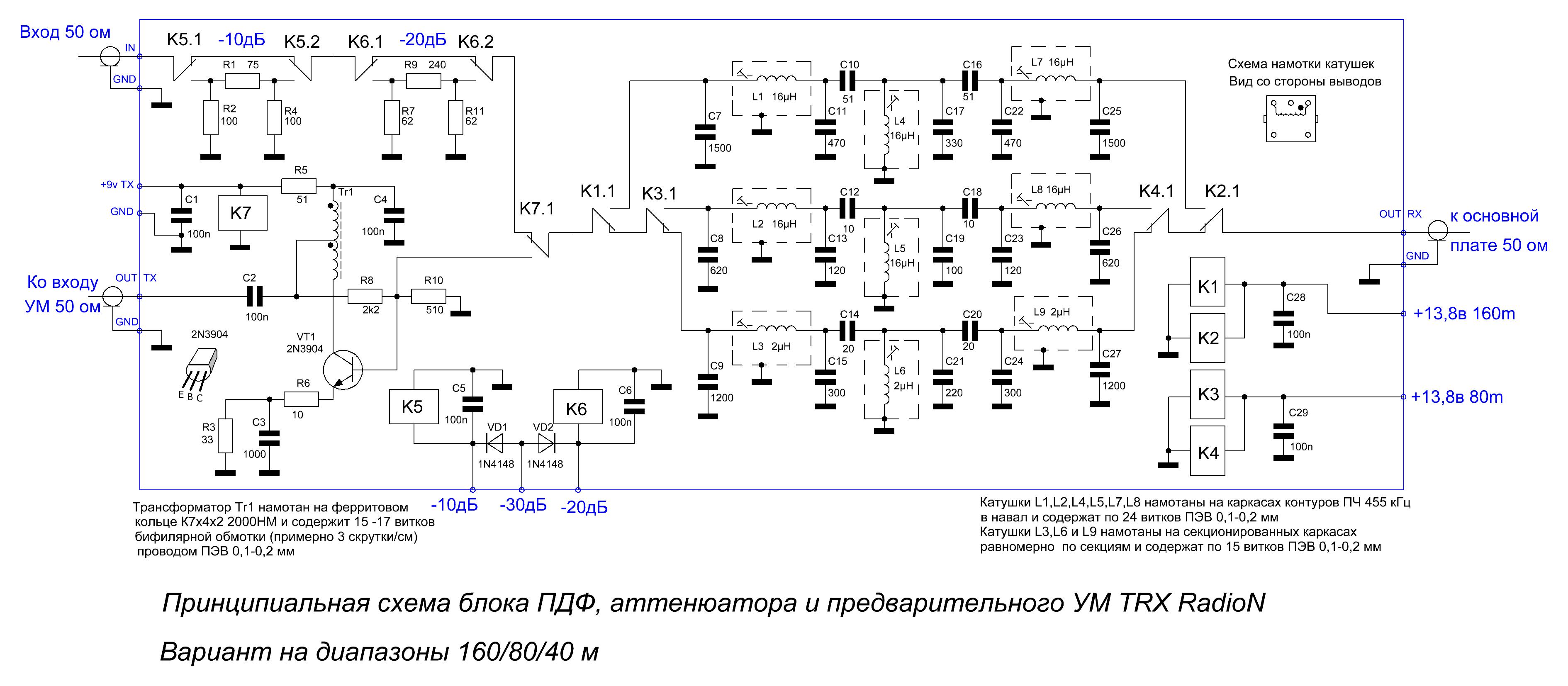

Средняя индуктивность Ваших катушек 16 мкГн, для диапазона 160 м в самый раз, в принципе неплохо будут работать и в ПДФ на 80 м, но для диапазона 40 м придётся намотать катушки индуктивностью 2 мкГн. Схема такого варианта трёхдиапазонного ПДФ приведена в приложении.

[Maks]

Спаял для 80ки. Результатом очень доволен! Пол дня слушаю, не могу наслушаться) Спасибо Сергей Эдуардович за расчёт под мои катушки! После сборки буквально половину оборота сердечника крутнул и заработало! Где можно более подробно почитать за расчёты этого ПДФ? Хочу попробовать почистить сигнал с делителя своего ГПД.

[US5MSQ]

по расчёту ПДФ такой структуры есть очень хорошая статья Wes Hayward, w7zoi Mixed Form LC Bandpass Filter http://w7zoi.net/mixed-bag/mixed_bag_theory.pdf

[Mityaj]

Подскажите пожалуйста.у меня в наличии есть кольца с материнских плат ПК
можно ли их использовать для ФНЧ вместо СБ-12А. спасибо

[US5MSQ]

Нет, нельзя.
Эти кольца имеют повышенные потери на ВЧ.

[Mityaj]

Спасибо большое, а какая проницаемость колец нужна подскажите пожалуйста

[US5MSQ]

Собственно значение проницаемости здесь на последнем месте - есть варианты ФНЧ вообще без сердечников, главное требование - минимальные потери.
Если вести речь конкретно о ФНЧ размещаемом на печатной плате TRX RadioN, то вместо СБ-12а подходят кольца Амидон с материалом -2,-6,-7 типоразмера Т37,Т50, например Т50-2

[Mityaj]

Спасибо Сергей Эдуардович, но Амидон у нас не найти в городе вот и ищу альтернативу
