Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[UT6MAL]

Я понял.
Сергей спасибо за разъяснения.
Да, Ещё контур L6 хочу применить на сб12.
Соотношение витков такое же?
Николай.

[anatoliy53]

Сергей Эдуардович,если можете, подскажите где можно приобрести набор ,печатную плату или печатную плату в Sprint Layout ! Спасибо за ответ !

[anatoliy53]

Сергей Эдуардович,если можете, подскажите где можно приобрести Для первой ПЧ набор ,печатную плату или печатную плату в Sprint Layout ! Спасибо за ответ !

[US5MSQ]

Здравствуйте, Анатолий.
К сожалению пока такого набора нет ... В принципе, если будет достаточно много желающих, можно будет такой набор сделать...

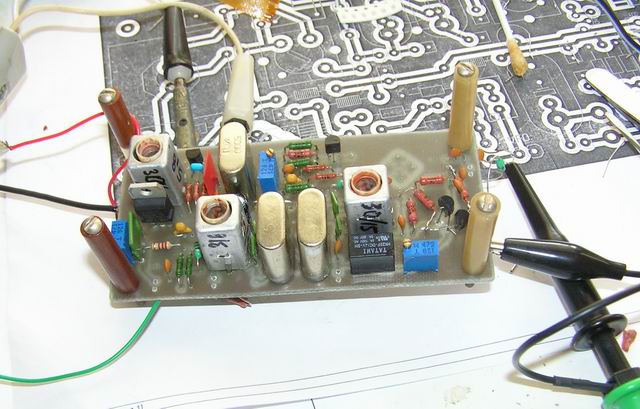

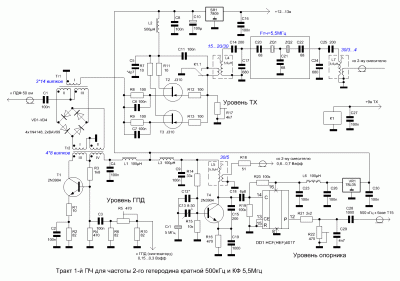

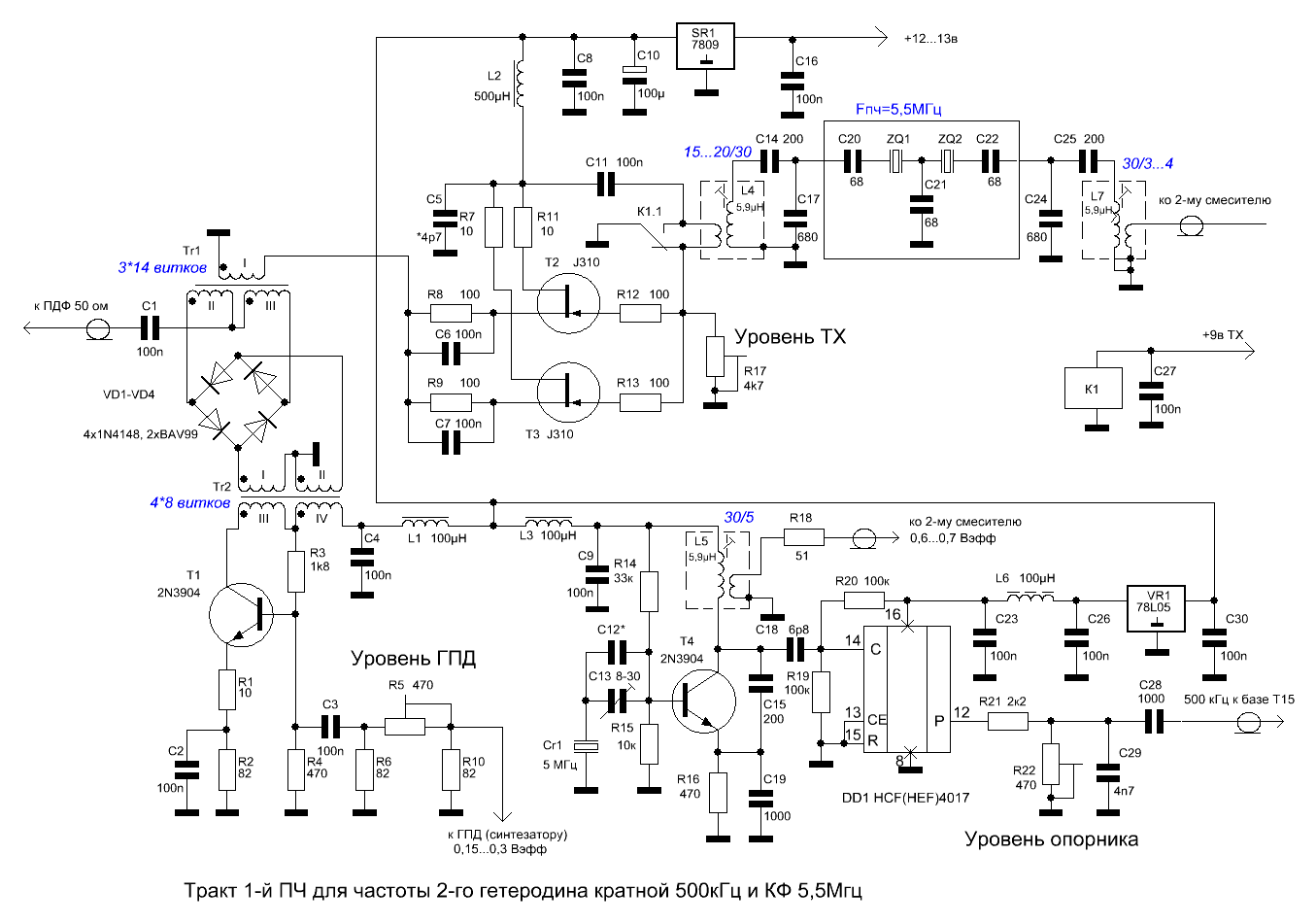

сейчас могу лишь в качестве ориентира выложить здесь чертёж печатки моего первого варианта тракта 1-й ПЧ под двухкристальный КФ на 5,5 МГц и КП903, который лучше сразу бы переделать под J310. Каркасы катушек от блоков цветности советских телевизоров серий, если память не подводит, 3УСЦТ.

[anatoliy53]

Сергей Эдуардович!Запишите меня в очередь на плату ПЧ1 !Спасибо!

[UT6MAL]

Пересмотрел форумы, но наверное пропустил.
Упоминается согласующее устройство,
применяемое в тракте.
Подскажите где найти.
Николай

[US5MSQ]

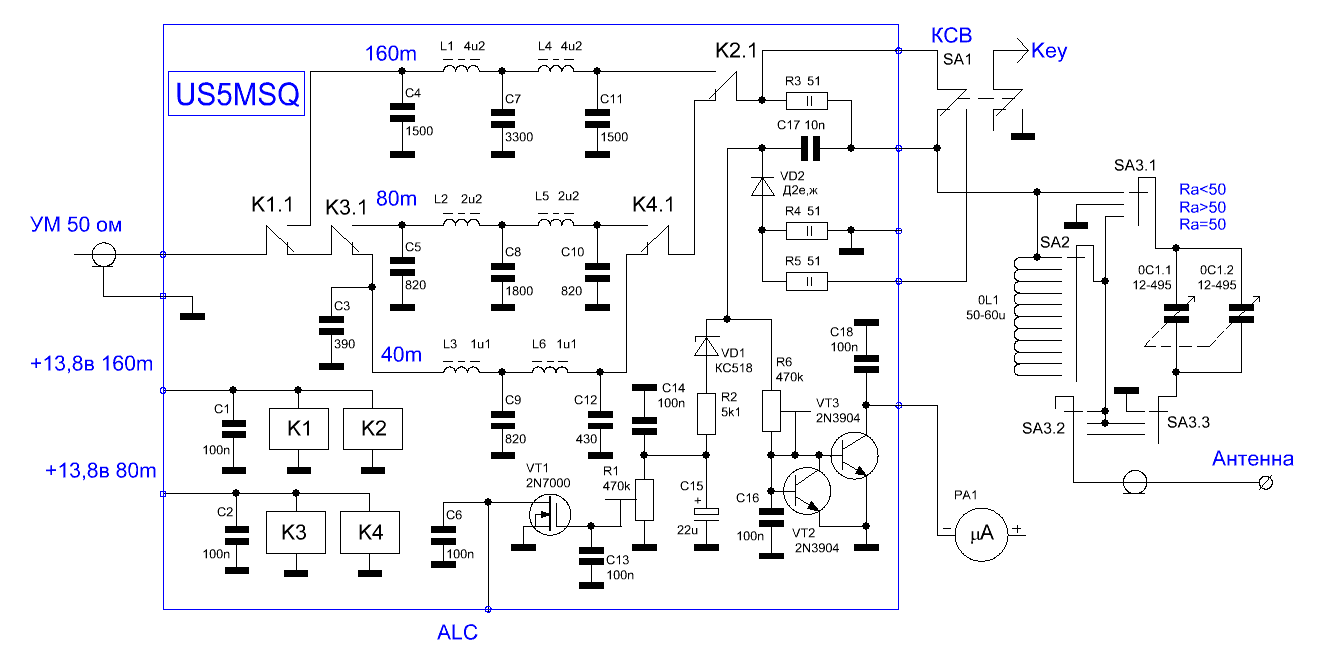

Речь идёт вот о таком встраиваемом СУ

[UT6MAL]

Сергей, спасибо, а где почитать данные катушки?

Всё нашёл, разобрался.

[UT6MAL]

Здравствуйте, Сергей.
Посоветуйте какой нибудь несложный фильтр для приёма CW на 0,8-1кгц, что бы не влезать в плату и подключить его между выходом платы AF Gain и 0R2. Сейчас делаю слесарку, на передней панели предусмотрел тумблерок для вкл.- откл. фильтра.
Николай.

[US5MSQ]

Здравствуйте, Николай, в Инете таких схем десятки, выбирайте на свой вкус...
