Набор платы ГПД трансивера RadioN на 160/80/40 м-ПРОДАНО!

[US5MSQ]

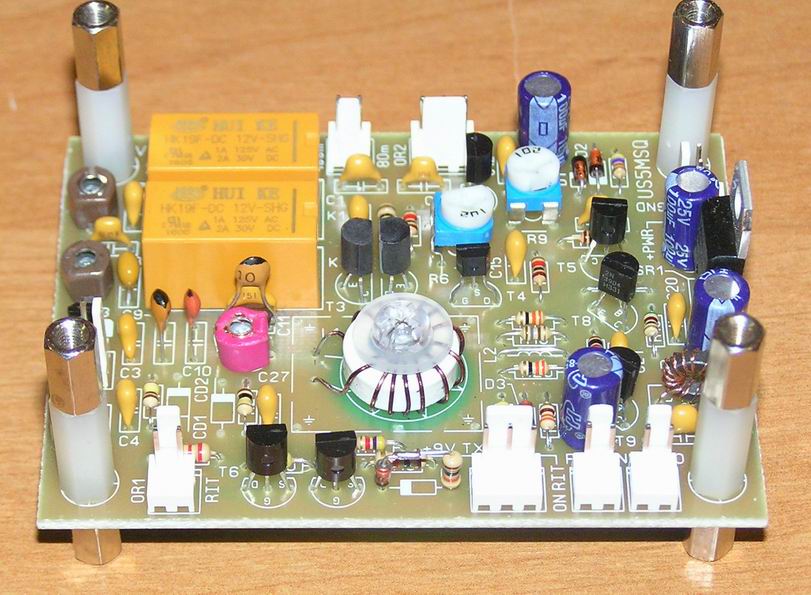

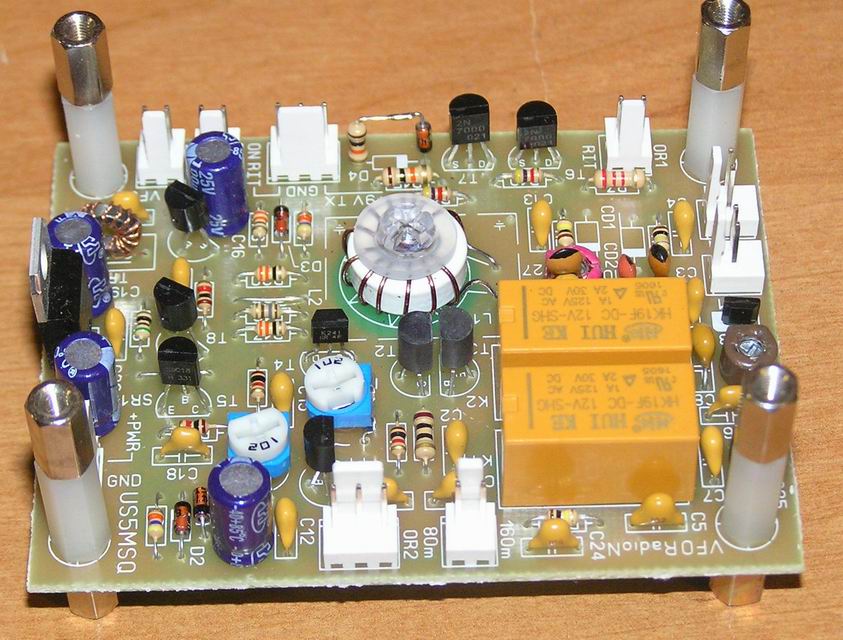

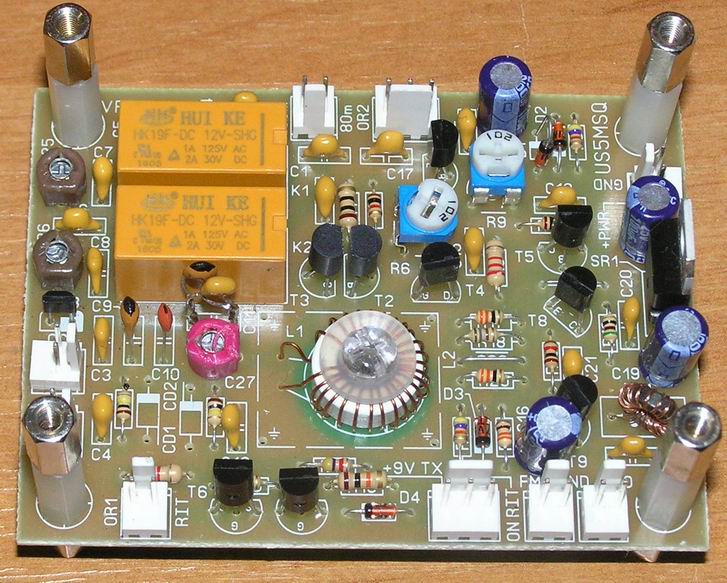

Набор деталей для самостоятельной сборки платы ГПД трансивера RadioN на 160/80/40 м

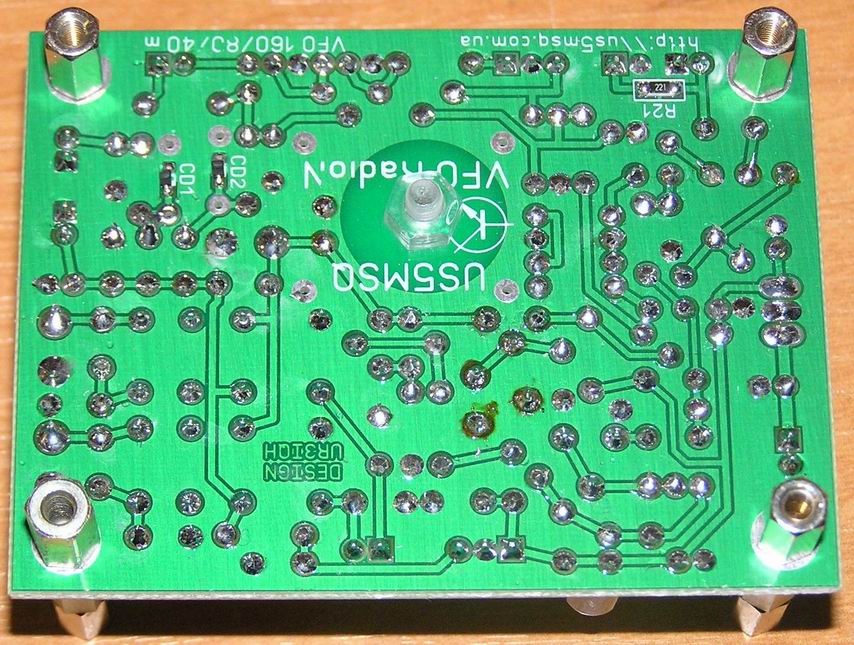

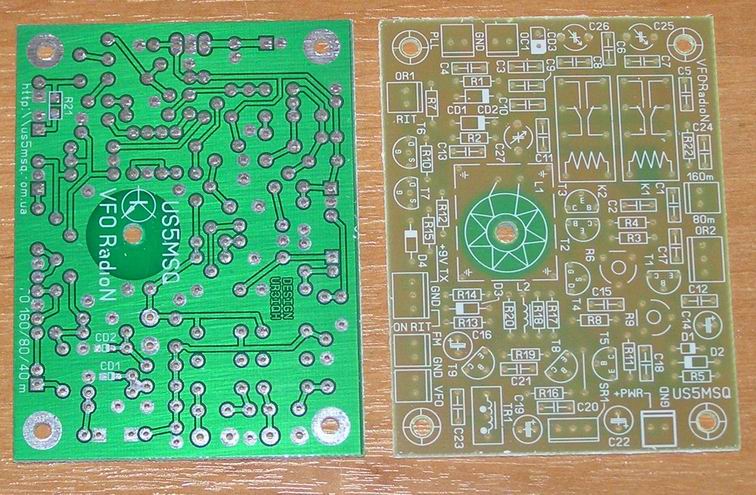

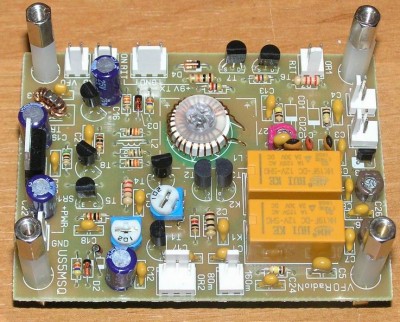

Печатная плата с маской и маркировкой размерами 80х60 мм разработана для совместного применения с реверсивным трактом (основная плата TRX RadioN ).

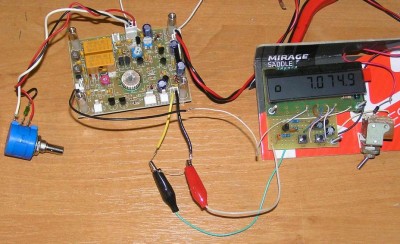

На плате предусмотрена возможность применения для настройки частоты как варикапа с многоборотным потенциометром, так и КПЕ с воздушным диэлектриком с максимальной емкостью порядка 328-360 пФ (например, от транзисторных приемников ВЭФ разных модификаций - в набор не входит). В последнем случае стабильность частоты будет немного лучше, но в любом варианте рекомендуется применять цифровую шкалу с функцией ЦАПЧ, например, Макеевская, Уникальная LED, Уникальная LCD http://us5msq.com.ua/forum/viewtopic.php?f=23&t=104 и т.п.

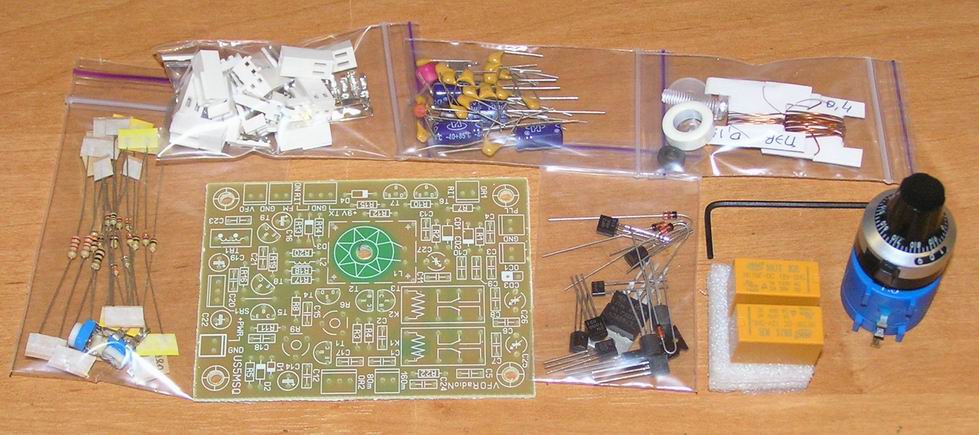

Коммутация предусмотрена при помощи импортных малогабаритных реле типа HK19F и HK4100F. Все внешние подключения по аналогии с основной платой выполнены разъёмными. В комплекте набора для самостоятельной сборки все необходимые радиокомпоненты: резисторы, конденсаторы, варикапы, диоды, транзисторы, ферритовое К7х4х2 мм 2000НМ и карбонильное (типа T50-7 Amidon) кольца, намоточный провод, разъёмы, реле. Перечень деталей набора приведён ниже.

1.Стоимость набора деталей для сборки платы ГПД (сама плата и полный набор деталей, устанавливемых на неё): 450 грн.- ПРОДАНО!

Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ. Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

[US5MSQ]

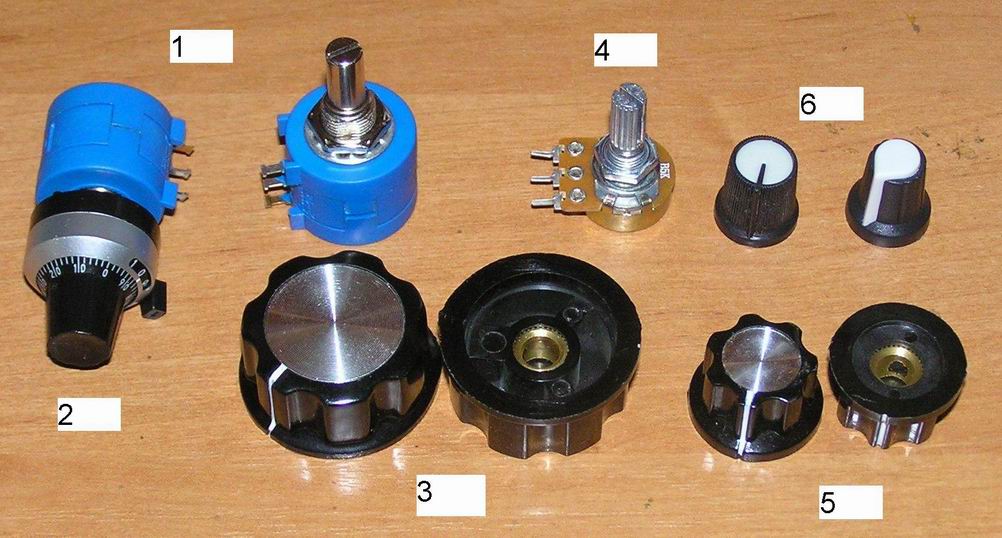

Возможно доукомплектование набора десятиоборотным потенциометром фирмы BOURNS и ручками для него:
1.Резистор переменный 10-оборотный проволочный 3590S 10k (D=6,35 мм) – 70 грн
2.Ручка-счётчик оборотов с оцифрованной шкалой 10-оборотный (D=6,35 мм) – 90 грн
3.Ручка A4 черный карболит с указателем с фланцем с металлической вставкой Ф33х15.5мм (D=6,35 мм) – 35 грн
Ручка A5 черный карболит с указателем с фланцем с металлической вставкой Ф45х20мм (D=6,35 мм) – 60 грн
4.Резистор переменный линейный RIT 5кОм (D=6 мм) – 18 грн
5.Ручка A2 черный карболит с указателем с фланцем с металлической вставкой Ф22х13.5мм (D=6 мм) - 20 грн
6.Ручка пластмассовая бело-чёрная с указателем (D=6 мм) - 7 грн

[US5MSQ]

Приветствую всех.

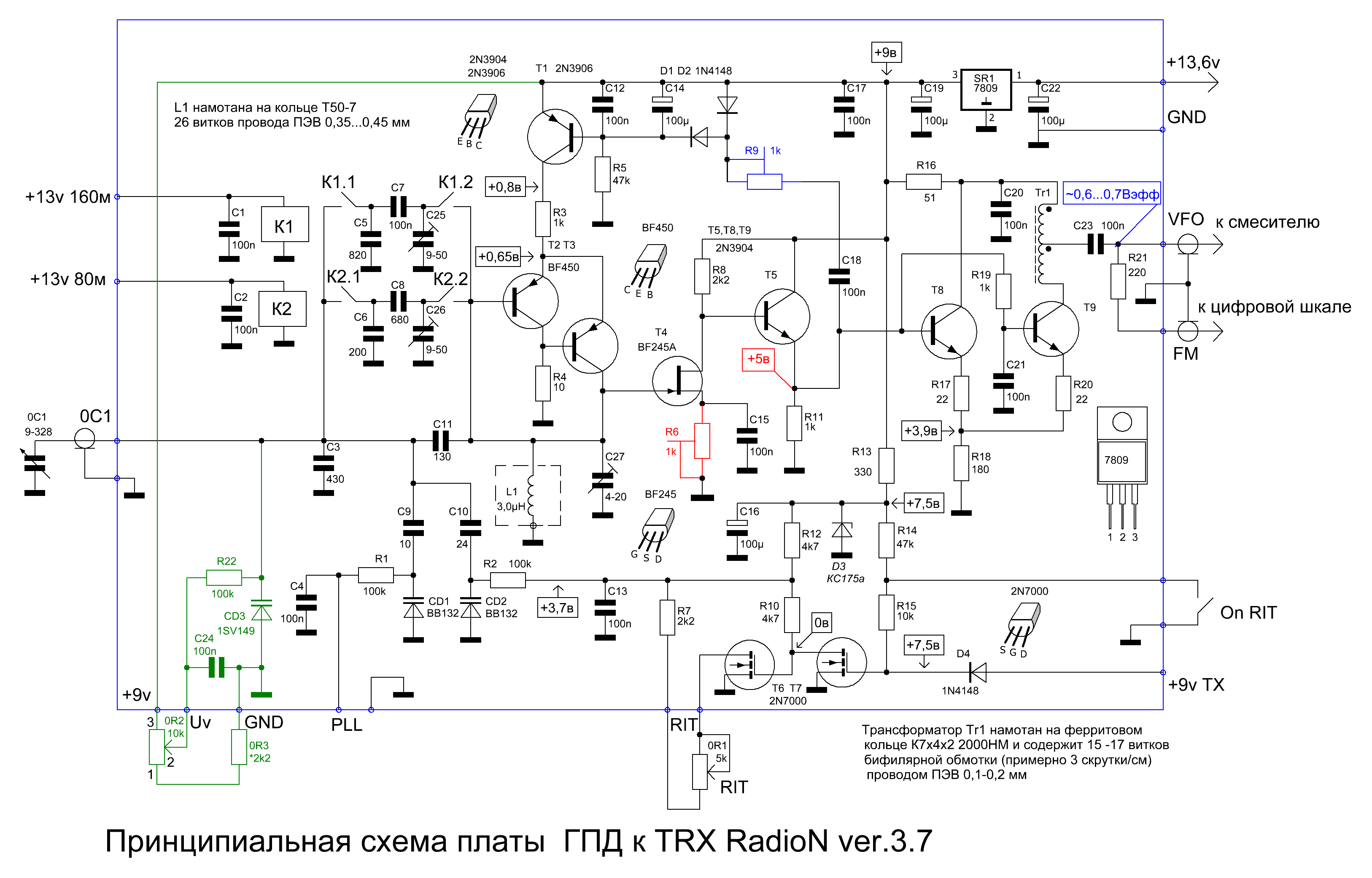

На плате ГПД сделана небольшая доработка - удалён конденсатор С28 и уменьшены номиналы резисторов R17,R20 до 22 ом. Обновлённые схема, перечень деталей и инструкция по настройке уже размещены в первом сообщении.

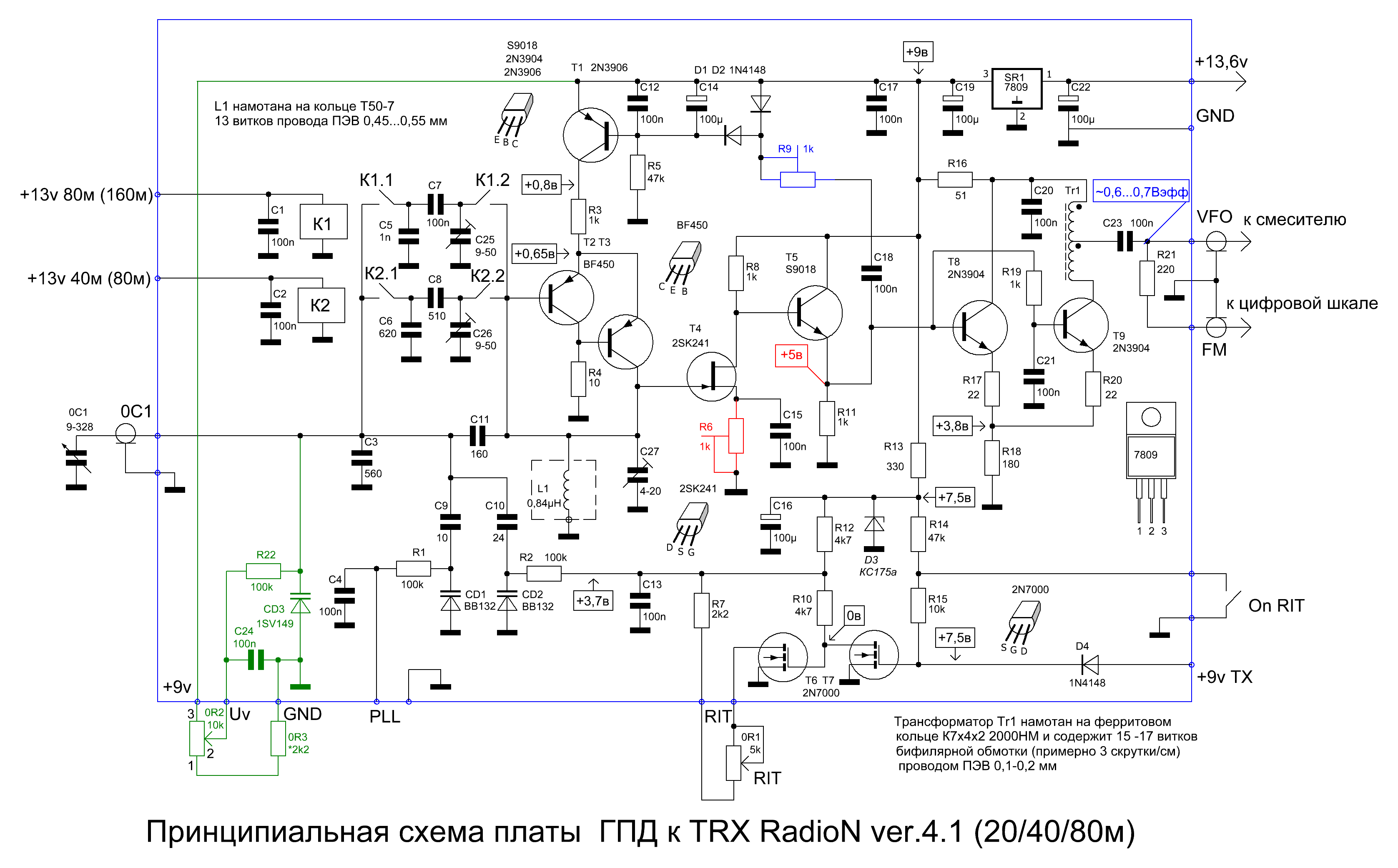

По просьбе коллег был опробован и показал хорошие результаты вариант ГПД на диапазоны 20,40 и 80м. Изменений в схеме немного: изменены значения индуктивности L1 и диапазонных растягивающих конденсаторов, вместо BF245A применён полевик с меньшей проходной емкостью 2SK241(2SK544) и качестве Т5 применён S9018, имеющий малые межэлектродные ёмкости и бОльшее усиление по току на ВЧ. В результате стабильность частоты на верхнем диапазоне не только не ухудшилась, но даже немного стала немного лучше - на частоте 13,7 МГц с КПЕ начальный выбег частоты был не более 1 кГц!!!
Так что этот вариант ГПД тоже имеет право на существование
так что теперь можно заказать и такой набор для сборки ГПД на диапазоны 20,40 и 80м. Т.е. в этом варианте все названия диапазонов смещены на одно - вместо диапазона 160 м - включается 80м, вместо 80м - 40м и вместо 40м - 20м.Цена останется такой же, как в первом сообщении.
Перечень деталей, схема и краткая инструкция по сборке и настройке этого варианта приведены ниже.

[US5MSQ]

Основные особенности работы ГПД можно посмотреть в моём архиве форумных обсуждений (см. приложение)
