ТRX STEP в качестве приемника

[morse]

Доброе утро всем ! Сергей Эдуардович Здравствуйте, подскажите пожалуйста! хочется собрать себе не большой приемник для походных ,рыбальных вылазок на природу с приемником! и вот какая мысль хочется взять за основу приемный тракт от ТRX STEP! и хочется его сделать на все КВ диапазоны буду использовать синтезатор вместо гпд и опорника! как думаите будет ли работать такая схема? или еще что то нужно добавить? хочется еще поставить современные диоды и транзисторы!

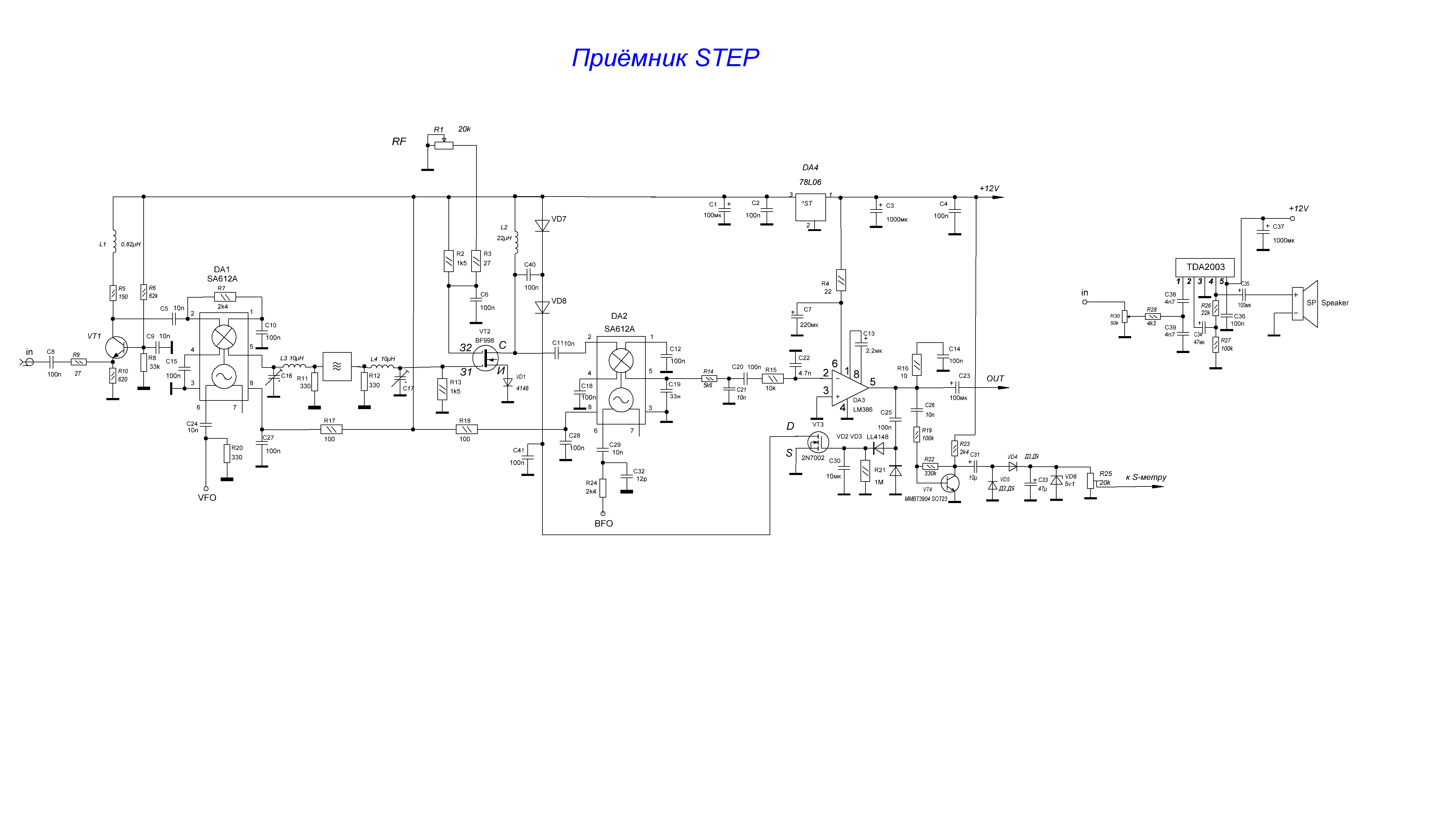

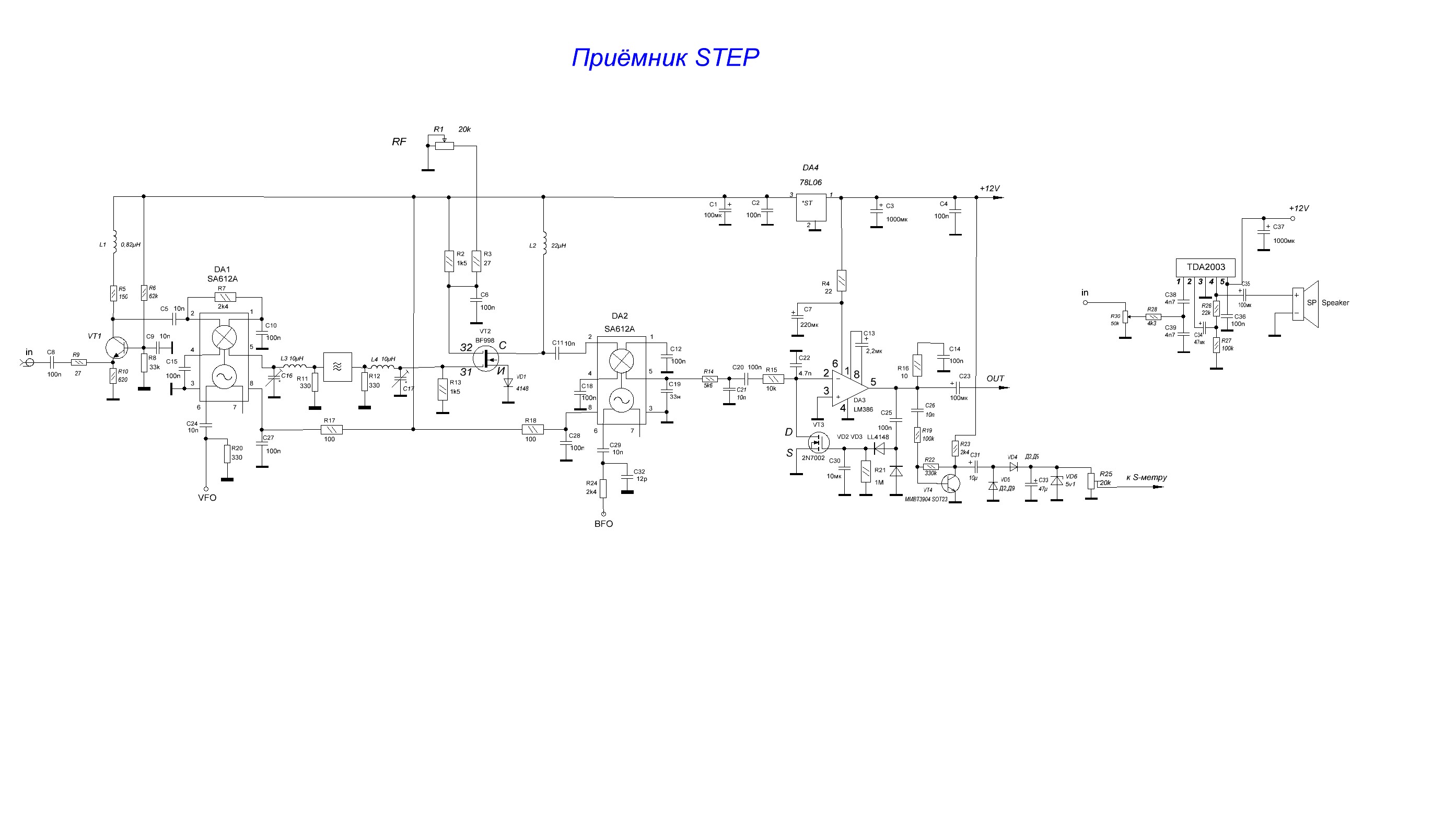

Вот фото схема(внизу фото) все ли я так отрезал не нужное?

[US5MSQ]

Здравствуйте.
Почти всё правильно сделали, кроме цепей согласования КФ со стороны УПЧ, но схема вполне работоспособна. Но я бы советовал подождать немного, скоро будет выложено описание TRX STEP II, приемный тракт которого работает немного лучше ( меньше шумов, лучше АРУ) и в реализации немного проще - он рассчитан на работу с 50-омным ПДФ.
посмотреть и послушать его работу можно здесь viewtopic.php?f=8&t=141&start=60#p6189

[morse]

Здравствуйте.
Почти всё правильно сделали, кроме цепей согласования КФ со стороны УПЧ, но схема вполне работоспособна. Но я бы советовал подождать немного, скоро будет выложено описание TRX STEP II, приемный тракт которого работает немного лучше ( меньше шумов, лучше АРУ) и в реализации немного проще - он рассчитан на работу с 50-омным ПДФ.
посмотреть и послушать его работу можно здесь viewtopic.php?f=8&t=141&start=60#p6189

Спасибо вам Сергей! тогда уж подожду)) а потом продолжу

[morse]

Все привет! Наконец то я надумал собрать себе приемник для вылазки на природу ( охота. рыбалка и так просто ) Но не знал какую же взять базу для постройки приемника! Но мысли все же меня с подвигли к трансиверу STEP 2 Сергея Эдуардовича! откуда и была взята базовая часть приемного тракта , уж очень она мне понравилась своей доступностью и ......, И так как я Очень доверяю Сергею Эдуардовичу , и знаю что его разработки реально рабочие и годные к повторению новечка и любителям что то конструировать я решил по пробовать себя в постройке этого радио! первым делом я решил убрать лишнее из схемы ( да простит меня автор)

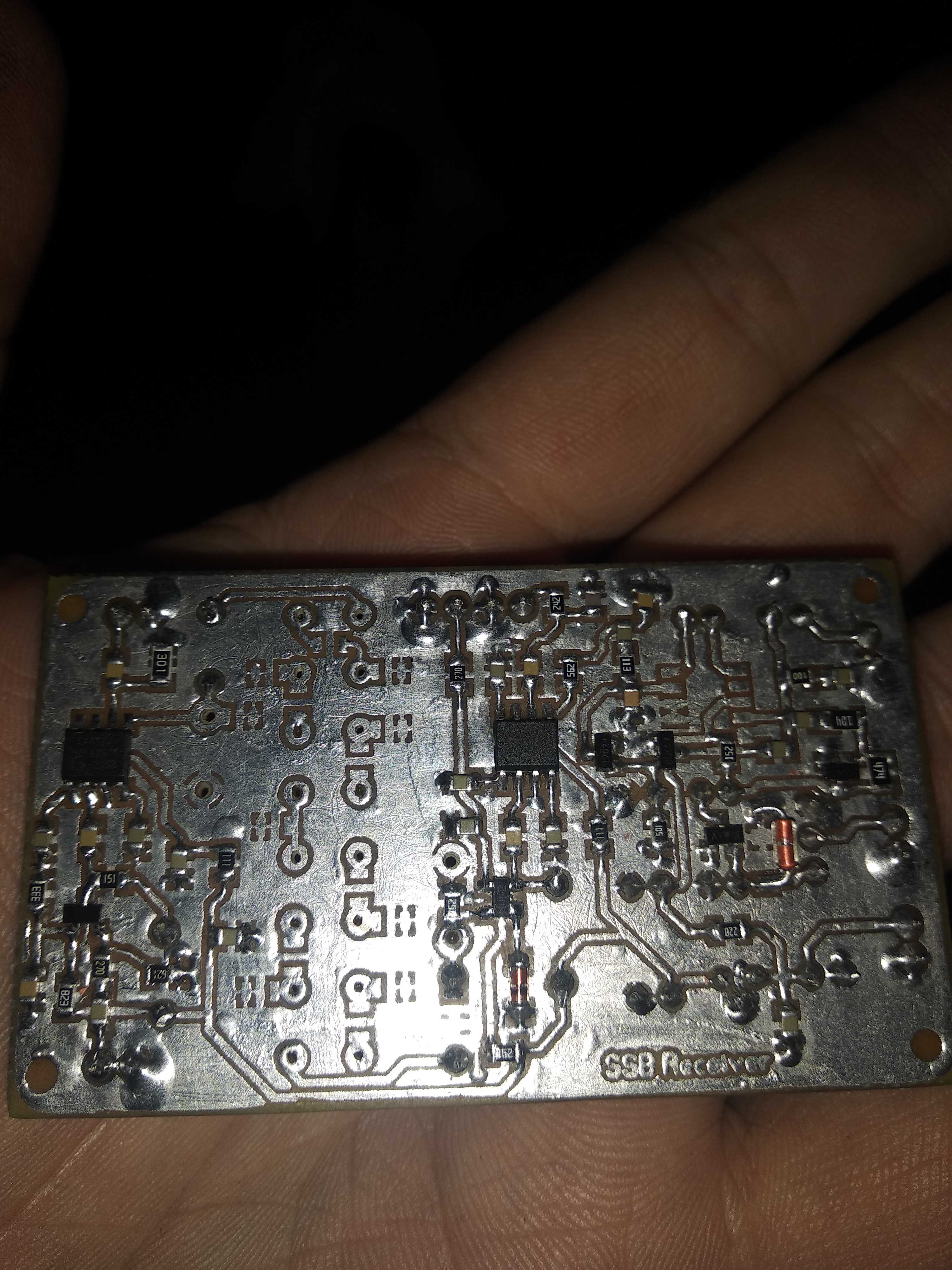

и решил поделится с вами своей работой. Синтезатор я использовал на контроллере STM32F100C8T6B и Синтез на Si5351! платы заказывал в китае и собрал их 4 шт! и вот применил его тут ))! автор UV7QAE и UT5QBC за что им тоже большое спасибо! основную платку мне помог развести наш форумчанин и мой дорогой друг Дмитрий (Mytia)!
И так начнем!
Фильтр я изготовил из 8 кварцев по очень хорошей инструкции Сергея Эдуардовича , когда то я собирал по этой инструкции фильтр для 3х лампового приемника ,хоть вспомнил как это делать))))) (viewtopic.php?f=10&t=7&start=190#p3164)
дальше меня зацепила схема ДПФ нашего Сергея Эдуардовича которую благополучно классно повторил Владимир Карпелянский и с его разрешения я поделился его наработкой(архив в конце поста) вот его канал очень интересно https://www.youtube.com/watch?v=6pH4I66Ajfo ДПФ пока у меня в сборке , сейчас пока слушаю от первого варианта трансивера Радион .

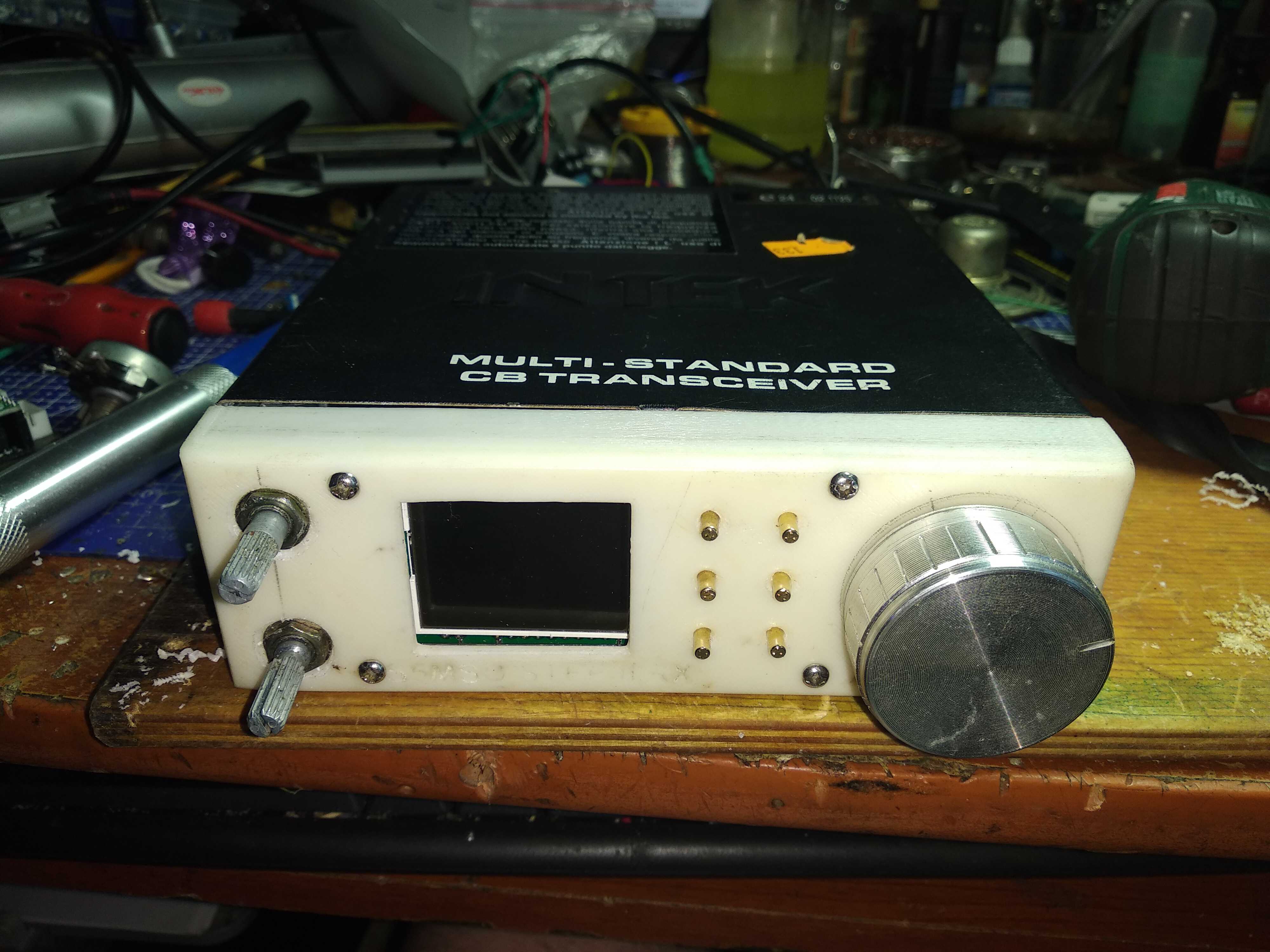

Корпус приемника я использовал от си-би транисивера ALAn48+ ! мордашку я напечатал на 3Дпринтере! в задумках еще установить аккумулятор в этот приемничек! места очень даже достаточно!
Так как у этого приемника УНЧ слабоват для моих ушей решил добавить УНЧ на ТДА2003 пока на отдельной платке собрал .

ну а остальное буду добавлять в процессе)) и буду выкладывать сюда! весь Архив выложу ниже ! и выложу видео работы приемника пока в разобранном виде так как идет творческий процесс отладки)
Сильно не пинайте за писанину)) писал от души и с ошибками и делал такую публикацию в первые)))))
Если есть возможность переместите тему в раздел Радиоприемники

Видео: тест приемника https://youtu.be/oJjTpBAszZw
Архив на Яндекс Диске https://yadi.sk/d/jUovH32M3Qo-vw

[morse]

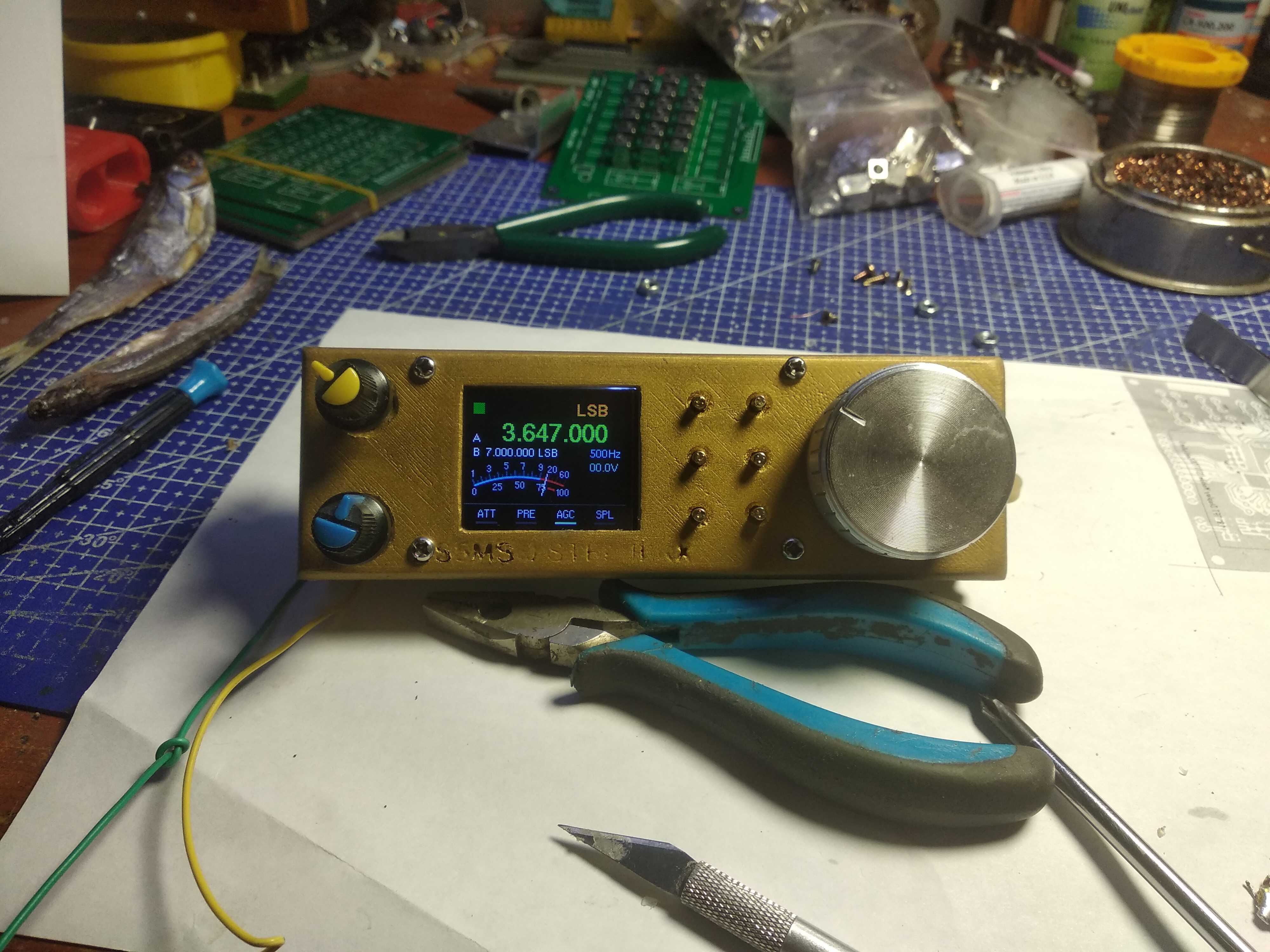

еще фотки

[US5MSQ]

Здравствуйте.
Спасибо за видео и фото.
Хорошо звучит Ваш приёмник и замечательно выглядит!

[Mityaj]

Сергей Эдуардович подскажите как сделать ару по пч в этом приёмнике

[US5MSQ]

Здравствуйте.

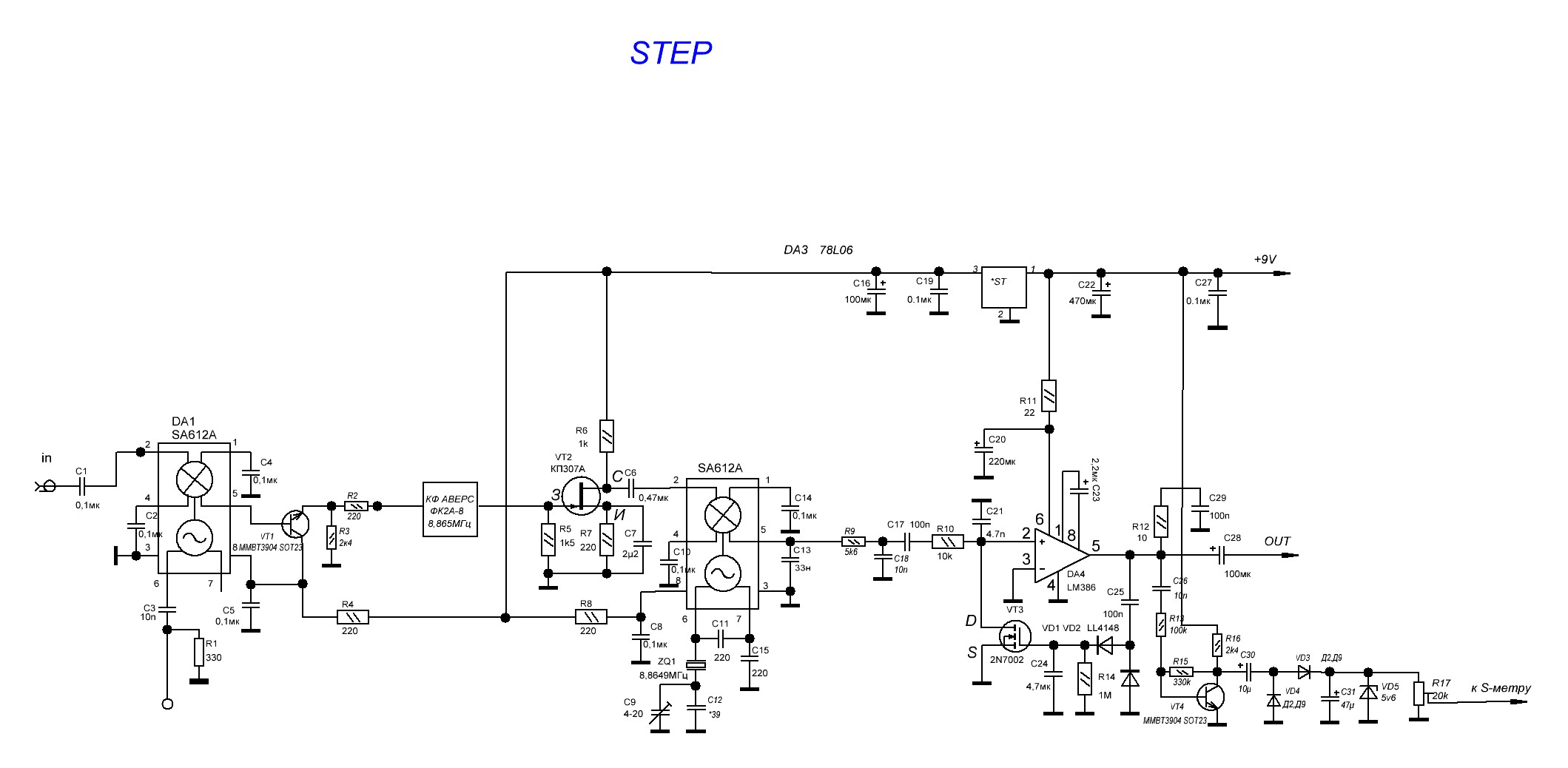

Можно опробовать сделать вот так. Диоды VD7, VD8 любые кремниевые малоёмкостные

[Mityaj]

спасибо попробуем, ещё вопрос по согласавании усилителя на ун 14, или не стоит заморачиваться, оставить как есть.
и просьба перенести тему в радиоприёмники может кто заинтересуется

[US5MSQ]

LM386 прекрасно справляется. нет никакого смысла ставить более мощную и прожорливую ун 14
