Тюнер N7DDC настройка,проверка

[mr.Woland]

viewtopic.php?f=23&t=244
тюнер собран,принял решение обмерить прирост ёмкости и индуктивности чтобы корректно вписать в ячейки микропрограммы значения ёмкости и индуктивности,а так же проверить исправность реле
Сергей Эдуардович,вы говорите не надо отключать тандем матч,но ведь обмотка ТМ подключена параллельно выходу на землю ,соответственно не отключив ТМ
Измерение нарастания С измерить нельзя ,ткк измерение прироста измеряеться на выходе тюнера

[US5MSQ]

В прошивку нужно вписывать значения подключаемых емкостей и индуктивностей и прямого отношения эти значения к реальной (читай - собственным конструктивным емкости и индуктивности) емкости тюнера они не имеют. Собственно и сама индикация этих величин носит скорее сравнительно-познавательных характер и лишь отражает работу тюнера

[mr.Woland]

спасибо!,мне просто интересен в большей степени прирост индуктивности и ёмкости,чтобы убедиться что реле нормально замыкают контакты
в чём собственно и удостоверился
в ячейки я и хочу вписать измеренные ёмкости и индуктивности естественно без учёта конструктивной ёмкости и индуктивности предварительно откалибровав измеритель в 0 при подключенном выходе тюнера
С-измерял на выходе тюнера
L-измерял между выходом и входом
с отключенным тандем матчем

[UT6MAL]

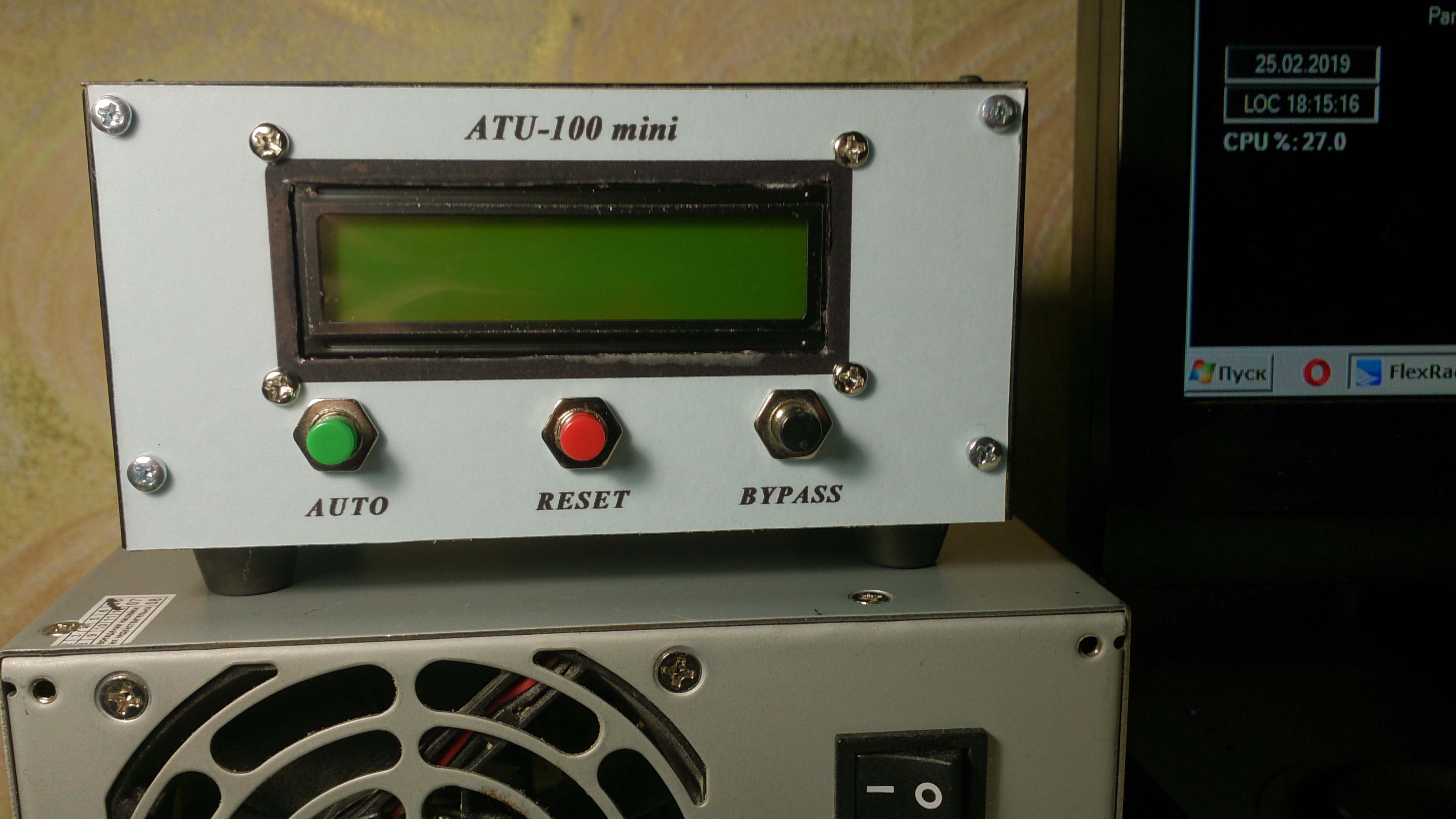

Вот такой получился "тюнерок."

[US5MSQ]

Солидно смотрится!
И как, Николай, Вы всё успеваете? Прямо завидки берут...

[UT6MAL]

Здравствуйте, Сергей.
Корпус заранее изготовил.
Размеры платы указаны Вами в разделе "наборы",
дисплей, как у Ежика.
Сегодня утром получил и установил всё в коробку.
Завтра буду пробовать.

[UT6MAL]

Здравствуйте, Сергей.
Подключил тюнер.
На 20м работает отлично.

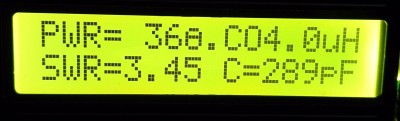

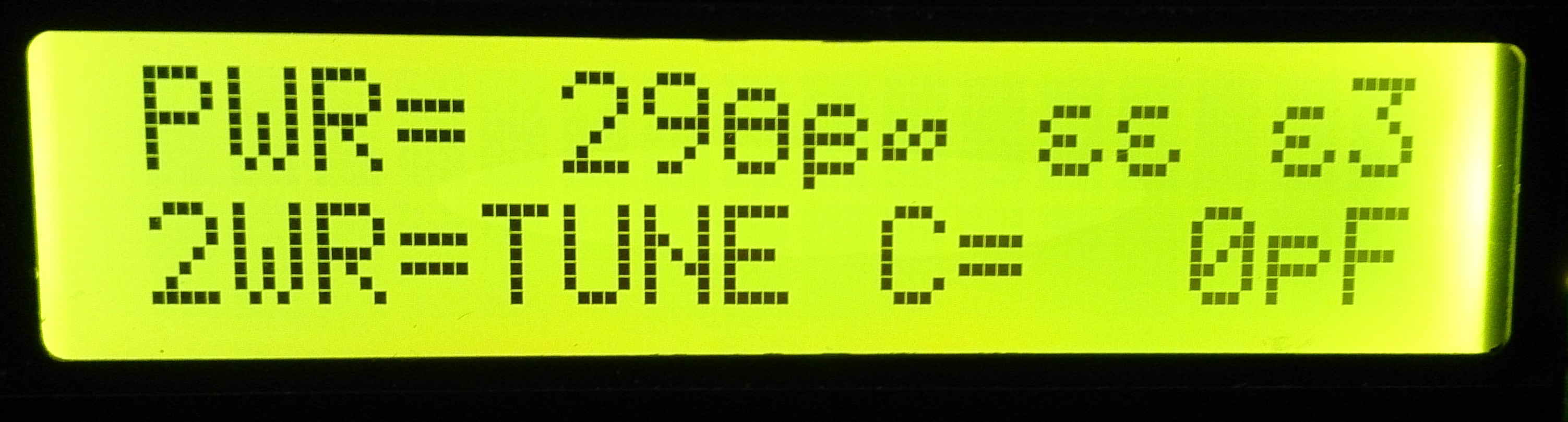

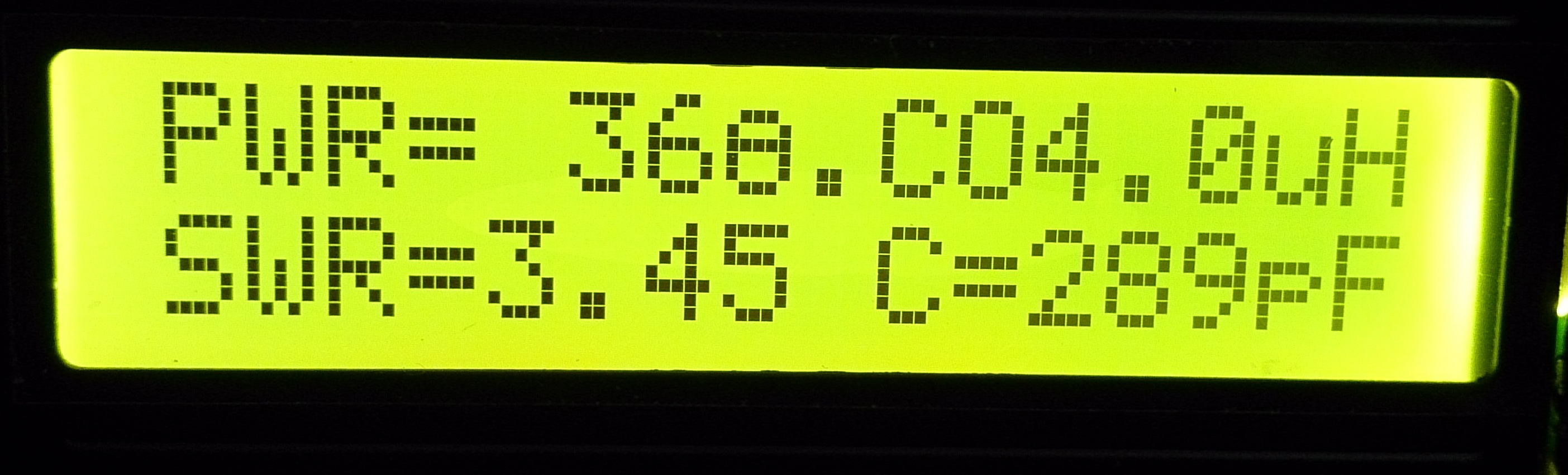

На 40м и 80м после переключений реле вот такое:

[US5MSQ]

Здравствуйте, Николай.
При какой мощности проводили настройку?
Вероятно сказываются большие наводки на провода подключения к тюнеру (от кнопок, питания, к ЖКИ) из-за большого КСВ, возникающего в процессе тюнинга.
Попробуйте оптимизировать их расположение, экранировать и одеть колечки большой проницаемости.

[UT6MAL]

Мощность 10-12 ватт.
Питание 12в беру с трансивера.
Попробую от автономного источника.
Такое случается через раз.
Может и нормально показывать иногда.
Выполню Ваши рекомендации и отпишусь.

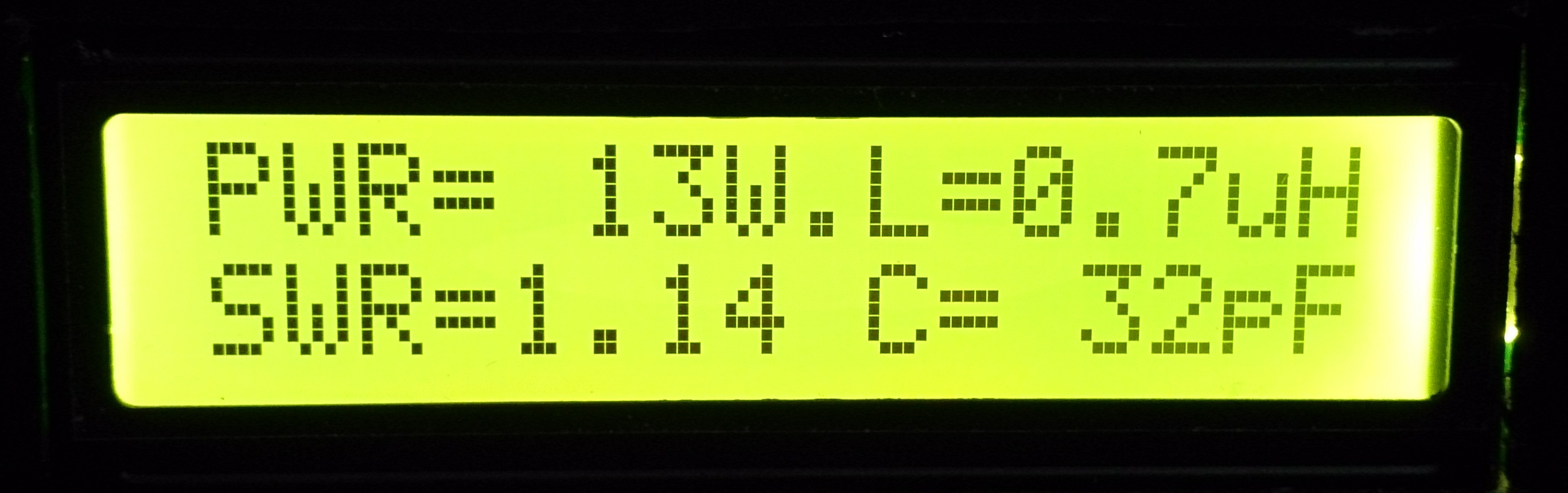

Вот на 20 м :

[US5MSQ]

Скорее всего наводка попадает на длинные провода подключения ЖКИ - попробуйте их продеть через ферритовое кольцо и намотать несколько витков или просто укоротить до минимальной длины
