Продам модуль FM RDA5807.V4 для старых радиоприёмников

[US5MSQ]

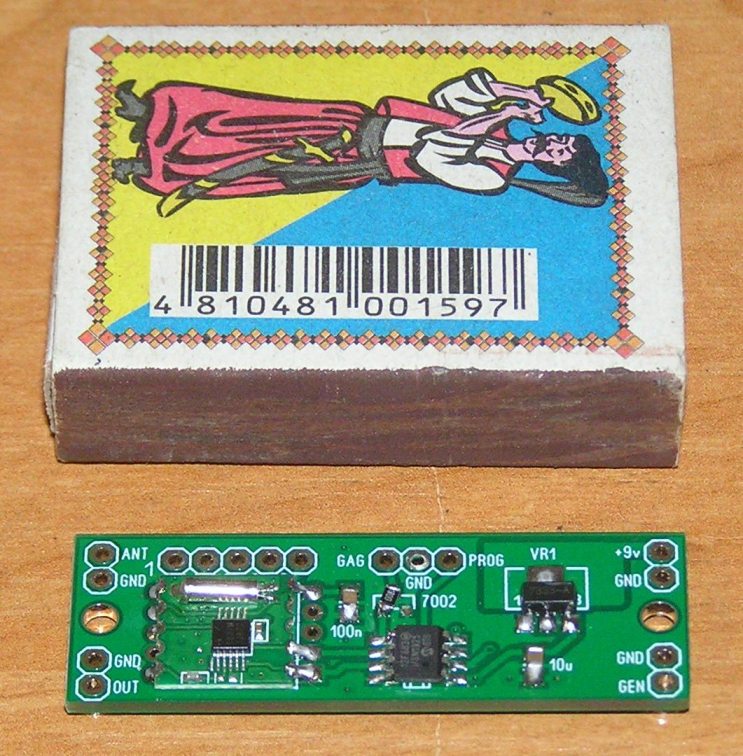

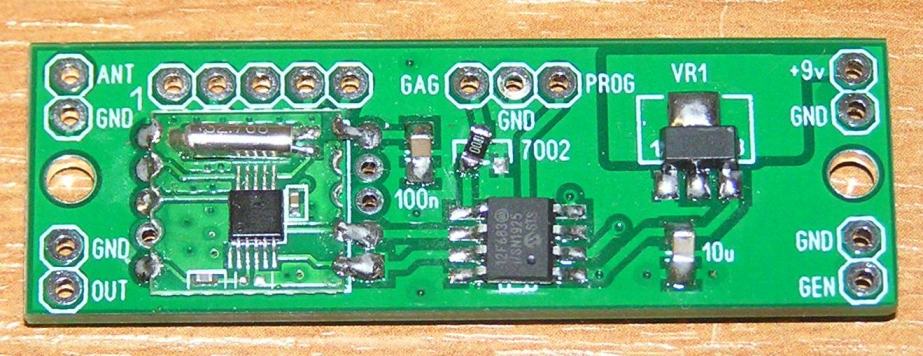

Модуль FM RDA5807.V4 представляет собой мой вариант реализации замечательного проекта нашего коллеги, известного на форумах под ником Александр1401 - https://forum.guns.ru/forummessage/439/2589784.html и предназначен для введения FM диапазона в старые радиоприёмники с минимальным вмешательством в их схему и конструкцию. Управление модулем производится микроконтроллером PIC12F683 по специальной программе, благодаря чему настройка приёмника в FM диапазоне происходит от штатного гетеродина диапазона ДВ. Приёмный тракт модуля выполнен на однокристальном FM тюнере RDA5807, имеющим высокую чувствительность, низкий уровень шума, защиту от помех и встроенное шумоподавление. Благодаря своим малым размерам, экономичности и упрощенной схеме подключения модуль подходит почти для всех моделей ламповых и транзисторных приёмников, имеющих диапазон ДВ.

Версия программного обеспечения V4 станций позволяет пользователю, по желанию, путём несложной процедуры ручного программирования настроить любимые станции FM диапазона на отдельную виртуальную шкалу, так называемый диапазон «Любимые станции» (ДЛС). Всего в ДЛС можно настроить не менее 4 и не более 80 станций. Пользоваться приёмником на виртуальном диапазоне очень комфортно: станции размещаются равномерно по всей шкале, при перестройке по диапазону нет шумов и треска эфира, просто по мере вращения ручки настройки станции появляются из тишины и также тихо исчезают. Программирование ДЛС немного непривычное, но довольно простое, и выполняется только одной штатной ручкой настройки приемника по оригинальному алгоритму.

Основные технические параметры модуля FM RDA5807.V4:
Диапазон принимаемых частот 76-108 МГц.
Напряжение питания +3,5…+9В
Ток потребления: в дежурном режиме не более 4 мА
в рабочем режиме не более 25 мА
Размер модуля: 50(Ш)х19(В)х4(Г) мм

Модуль FM RDA5807.V4 поставляется в виде собранной и настроенной платы, его цена 570 грн. В комплект поставки входит краткая инструкция по установке и эксплуатации.

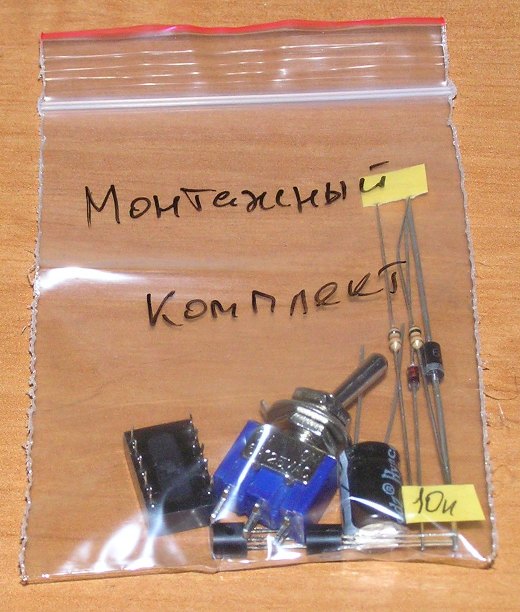

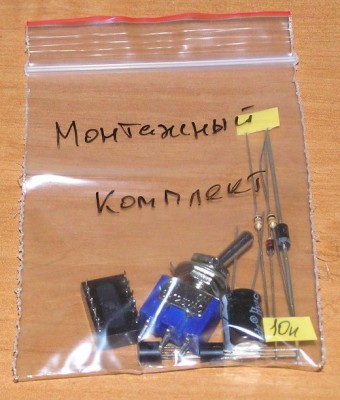

Модуль FM RDA5807.V4 можно доукомпектовать монтажным комплектом для лампового приемника, состоящего из:
1. Малогабаритное реле Р9 – 1 шт
2. Диод Шоттки 1n5819 -1 шт
3. Диод кремниевый 1N4148 – 1 шт
4. Транзистор 2N3904 - 2 шт
5. Малогабаритный тумблер – 1 шт
6. Конденсатор электролитический 470 мкФ 16В -1 шт
7. Резистор 10 кОм 0,25Вт – 2 шт
Цена монтажного комплекта – 130 грн

Видео о том, как работает и программируется версия 4 https://www.youtube.com/watch?v=jbj6AcwzlkQ

Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ. Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

[US5MSQ]

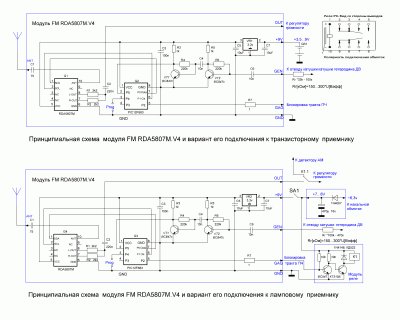

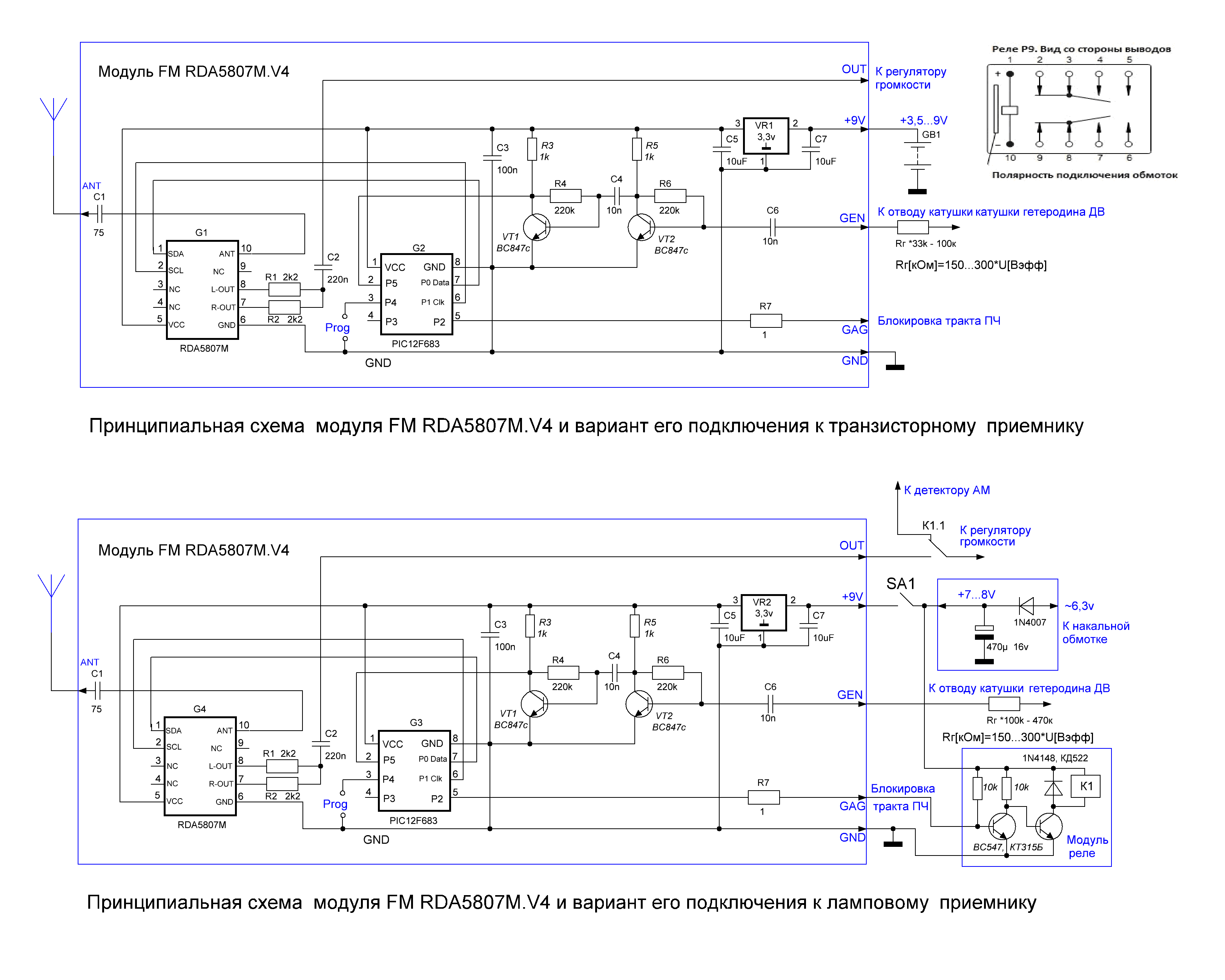

Принципиальная схемы модуля приведена на рисунке (см. приложение). Он состоит из тюнера FM на чипе RDA5807, микроконтроллера PIC12F683 и двухкаскадного усилителя-ограничителя VT1, VT2. Питание модуля 3,3В стабилизирует интегральный Low Drop стабилизатор VR1, что обеспечивает стабильную работу модуля при изменении напряжения питания в пределах от +3,5 до +9В.

Модуль подключается к приемнику (транзисторному с общим минусом или ламповому) согласно схемы:
1. Два провода подключают питание к выводам платы +-9v. В ламповом приёмнике для получения питающего напряжения +7..8В используется однополупериодный диодный выпрямитель накального напряжения, диод и конденсатор которого монтируются навесным монтажём прямо на выводах ближайшей ламповой панельки. Поскольку при ручном программировании микроконтроллера в качестве команд управления используются крайние положения стрелки настройки на шкале в момент включения или выключения питания приемника с временными отсчётами 10 и 20 Сек, что крайне затруднительно сделать в ламповом приемнике в виду длительного времени накаливания ламп, рекомендуется на время программирования ДЛС в разрыв питания модуля FM временно ( а можно постоянно - если планируется регулярно программировать ДЛС) поставить отдельный выключатель питания, например малогабаритный тумблер .
2. К выводу платы ANT подключаем антенну. Если в приемнике нет штатной телескопической, то можно подключить обычный провод. Оптимальная длина прополочной антенны для FM диапазона 75 см. При достаточно большом корпусе её можно проложить внутри него, например по периметру. Если размеры корпуса ограничены, то можно ограничиться более коротким проводом внутренней антенны, подключив его к выводу внешей антенны, если, конечно он есть. Благодаря высокой чувствительности в зоне уверенного приёма приемник будет неплохо принимать и с более коротким проводом.
3. Вывод платы GAG предназначен для блокировки тракта ВЧ/ПЧ приемника, дабы помехи от него не проникали в тракт УМЗЧ и не мешали работе FM-модуля. В исходном (дежурном) режиме вывод GAG находится в высокоимпедансном (проще говоря - в разомкнутом) состоянии. При поступлении команды от микроконтроллера включить FM модуль, вывод GAG через через резистор R7 соединяет вывод платы GAG с общим проводом. Допустимый ток нагрузки через этот вывод не более 25 мА, а подаваемое на него постоянное напряжение не должно превышать 3,3В. Такое свойство позволяет во многих схемах транзисторных приемников блокировать тракт ВЧ/ПЧ приемника путём прямого подключения вывода к выходу детектора или базе последнего каскад УПЧ. Пример подключения к транзисторным радиоприемникам Селга-404, -405 приведён ниже
Поскольку в этих приемниках на переключателе диапазонов есть свободный контакт 3, замыкаемый с общим проводом на диапазоне ДВ, то для блокировки тракта ВЧ/ПЧ приемника оказалось проще всего соединить его напрямую с анодом диода детектора, а вывод платы GAG не применять.

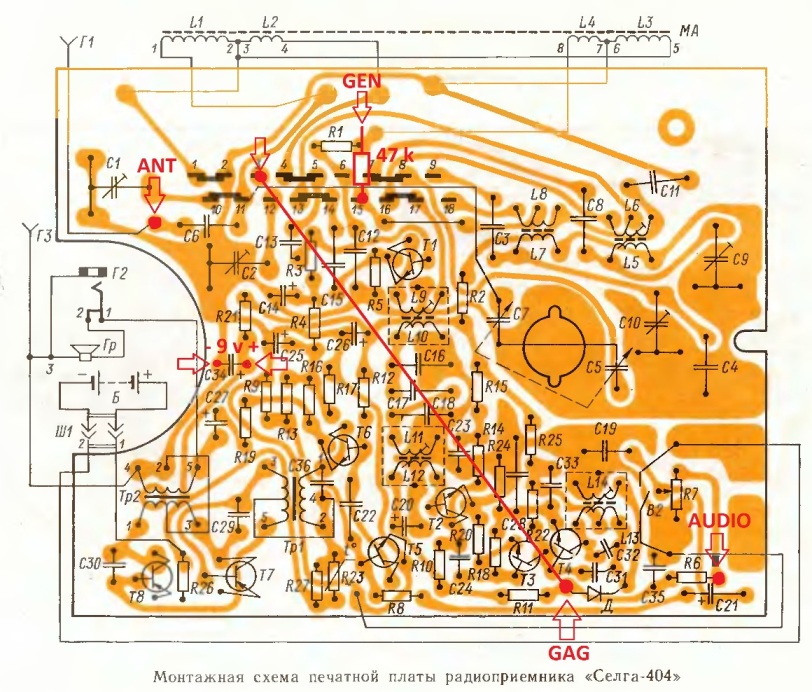

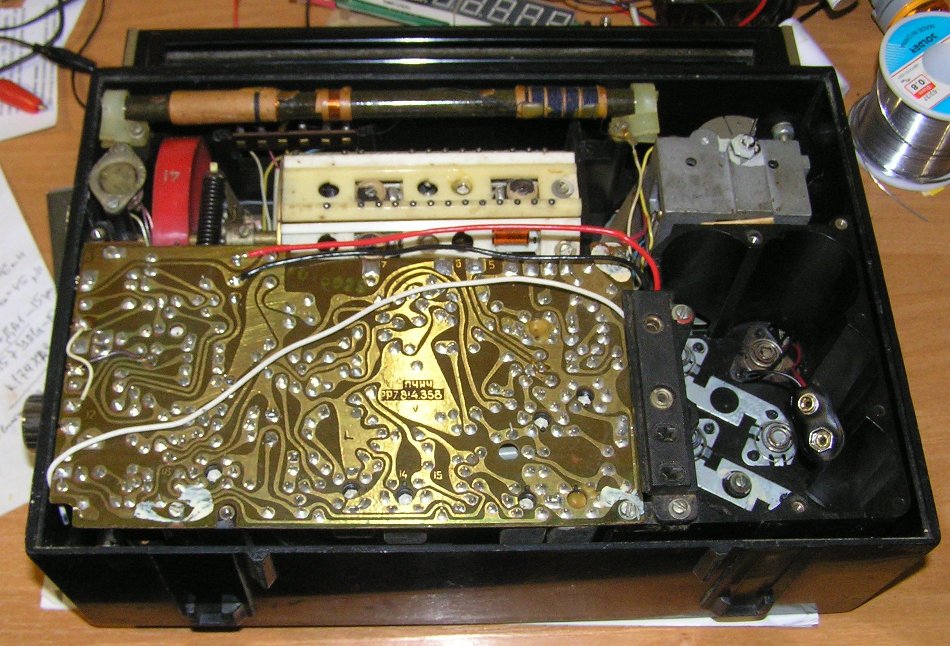

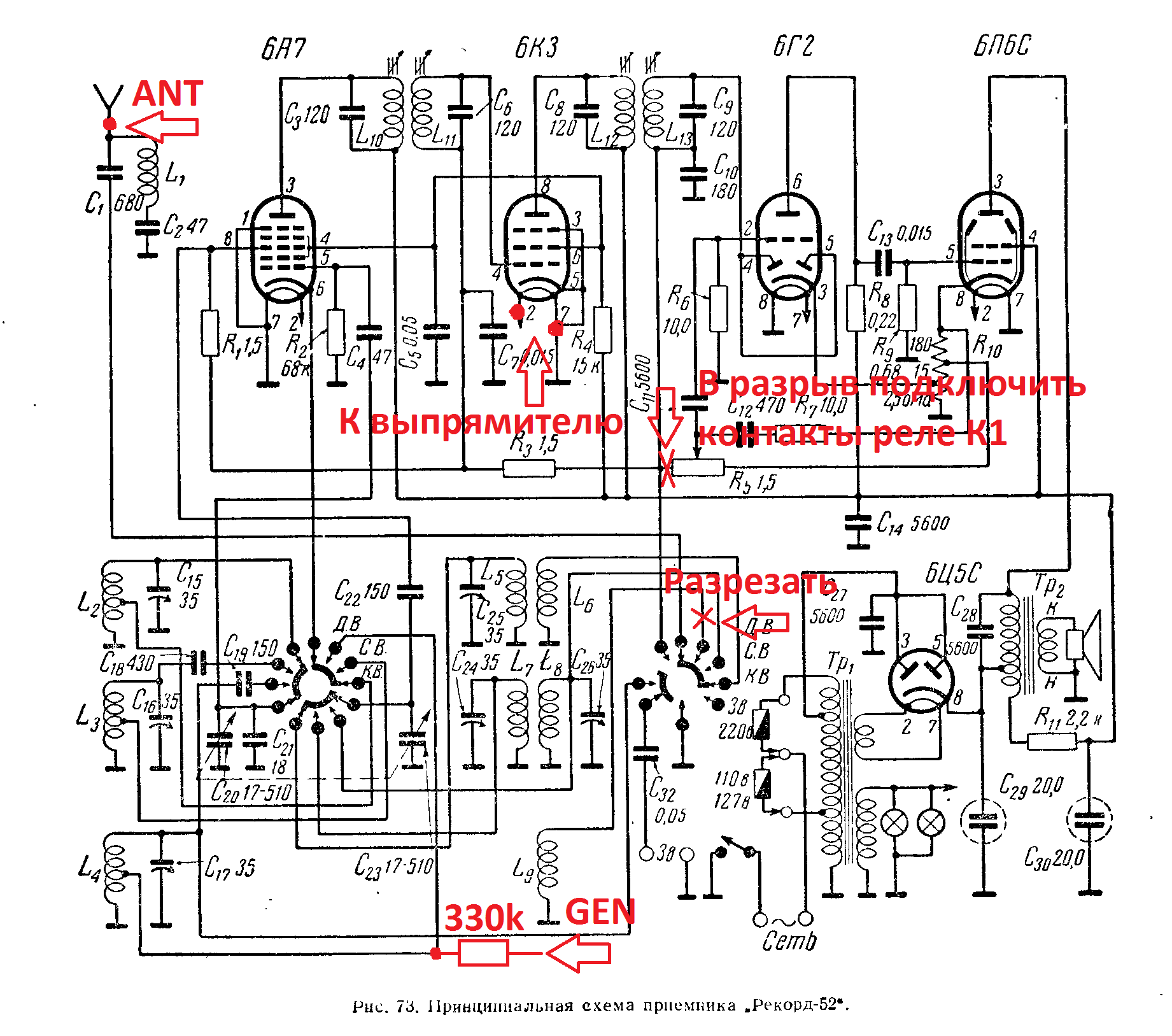

4. Для блокировки тракта ВЧ/ПЧ ламповых приемников проще всего использовать внешнее реле К1( см. схему), переключающее вход регулятора громкости с выхода АМ детектора на выход модуля FM. Управление реле производится от вывода GAG двухкаскадным транзисторным ключом. Реле должно устойчиво срабатывать от напряжения 7В при токе не более 100 мА. Реле Р9, которым комплектуется монтажный комплект, имеет сопротивление обмотки 580-600 Ом и устойчиво срабатывает от напряжения 6,7В. Реле со своей схемой управления монтируется на небольшой макетной платке в любом удобно месте шасси поближе к коммутируемым цепям. Пример подключения к ламповым радиоприемникам Рекорд -47, -52 приведён ниже

5. Аудиовыход FM модуля (вывод платы OUT) подключается прямо ( в ламповом приемнике -через контакты реле К1), на верхний вывод регулятора громкости. В дежурном режиме от также находится в высокоимпедансном состоянии и на работу приемника на других диапазонах не влияет.

6. Пятый провод подключает вывод платы GEN через развязывающий резистор Rг к отводу катушки гетеродина диапазона ДВ, подключаемому к эмиттеру транзистора (катоду лампы) смесителя. Для исключения влияния подключённой цепи на работу приемника резистор Rг делается с короткими выводами и припаивается максимально близко к катушке гетеродина, а уже к нему соединительный провод. Величина резистор Rг выбирается в зависимости от величины переменного напряжения на отводе катушки и ориентировочно может быть вычислена по формуле Rг[кОм]=150...300*U[Вэфф]. Поэтому уровень напряжения своего приемника желательно измерить, хотя бы простейшим диодным пробником, подобным описанному здесь. Но если такой возможности нет, то номинал этого резистора легко ( в несколько итераций) подбирается по устойчиво работе схемы ( т.е. нормальной активации модуля FM) во всём диапазоне перестройки гетеродина ДВ. Иходные значения сопротивления можно взыть исходя из того факта, что, как правило, напряжение в этой точке у транзисторных приёмников порядка 100-150 мВэфф (т.е. Rг=33-47 кОм), а у ламповых 1,5-3Вэфф (т.е. Rг=330-470 кОм).

В исходном состоянии модуль находится в экономичном дежурном режиме (ток потребления не более 4 мА). При переключении приёмника на диапазон ДВ сигнал от гетеродина приемника поступает на вход (GEN) усилителя-ограничителя, который усиливает и ограничивает входной синусоидальный сигнал до прямоугольной формы с размахом, почти равным напряжению питания. Сформированный таким образом практически прямоугольный сигнал логического уровня подаётся на счётный вход микропроцессора. Микроконтроллер вычисляет частоту входного сигнала, т.е. частоту гетеродина ДВ, и если она лежит в пределах 550-950кгц, то микроконтроллер активируется и подаёт:
-по шине I2C команду RDA5807 на включение,
- через вывод 5 подаёт команду на блокировку приёмного тракта , при этом вывод выходит из высокоимпедансного состояния и через резистор R7 соединяет вывод платы GAG с общим проводом.
И наоборот, как только сигнала гетеродина ДВ пропадает или выходит за пределы указанного диапазона частот, микроконтроллер переводит модуль FM в дежурное состояние.

[US5MSQ]

Приветствую всех.
Немножко лирики

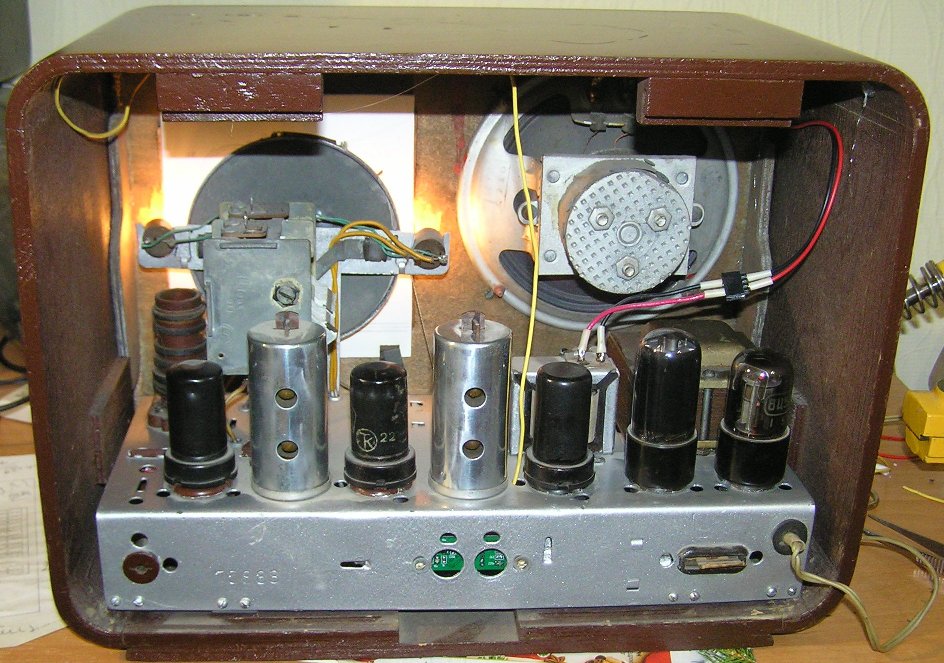

История этого проекта началась в один из зимних вечеров, когда захотелось уютно посидеть и послушать старый Рекорд 47.Но слушать-то на нём особо и нечего, разве что шум и треск эфира И тут попался на глаза ролик Александр 1401 https://www.youtube.com/watch?v=jbj6AcwzlkQ
- работа его варианта FM модуля мне так понравилась, что я решил в вести FM диапазон и в свой Рекорд, чтобы дать ему второй шанс , то бишь вторую жизнь
Правда исходную схему для лучшей повторяемости пришлось основательно переработать, но зато теперь мой Рекорд опять востребован - жена сразу же нашла ему место в гостиной и с удовольствием слушает

[US5MSQ]

Приветствую всех.
По результатам общения с пользователями, установившими модули на свои приемники, хочу отметить несколько важных моментов при его установке:
1. На приемнике должен быть исправным, как минимум, гетеродин ДВ - его диапазон частот должен соответствовать стандартному: нижний край - в пределах 550-600 кГц, а верхний - в пределах 850-950 кГц
2. Поскольку крайние положения стрелки на шкале диапазонов используются для управления режимами работы модуля и программирования микропроцессора, недопустимо включать или выключаться приемник, если стрелка находится в крайнем положении.
3. Если приемник имеет сетевой блок питания с элетролитами большой емкости, затягивающими процесс включения/выключения питания, то во избежание нечёткого срабатывания модуля при его программировании, рекомендуется цепь питания модуля временно коммутировать отдельный выключателем, подобного в схеме варианта подключения к ламповому приемнику.

[US5MSQ]

Приветствую всех.

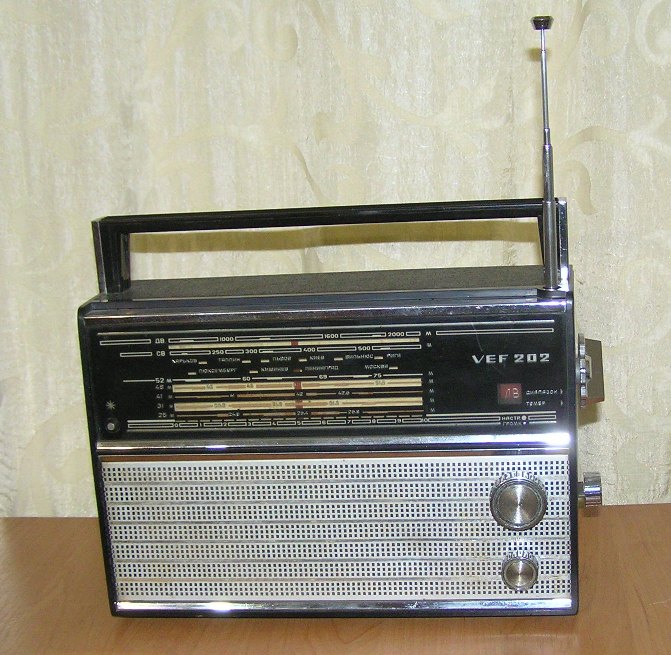

Ко мне много раз обращались с просьбой, рассказать о подключении модуля FM к приемникам серии ВЭФ12 - ВЭФ206. Поскольку такого приемника у меня не было и я не мог ничего проверить на практике, то и что-то конкретное рекомендовать было затруднительно.
Но намедни попал ко мне в руки ВЭФ-202, на котором я смог потренироваться Из несколько опробованных способов подключения модуля FM я остановился на самом простом и эффективном, который и хочу рекомендовать всем.
Его основные особенности:
- не требует никаких дополнительных блоков согласования,
- нет вмешательства в настройки и режимы работы каких-нибудь каскадов и потому совершенно не мешает работе приёмника на всех остальных диапазонах.
- питание модуля берётся непосредственно от источника питания, точнее с выводов основного фильтрующего конденсатора (С81 на схеме ВЭФ202).
- выход звука подаётся на вход потенциометра громкости через дополнительный резистор 10 кОм, который снижает избыточный уровень выходного сигнала модуля до комфортного уровня.
-антенный вход модуля подключается непосредственно к телескопической антенне приемника
- подача на вход модуля (GEN)сигнала гетеродина ДВ для включение режима FM и отключение тракта АМ, во избежание появления помех от него, производится механически штатным переключателем диапазонов после небольшой доработки штатной планки ДВ.

Процесс установки модуля состоит из нескольких последовательных шагов:

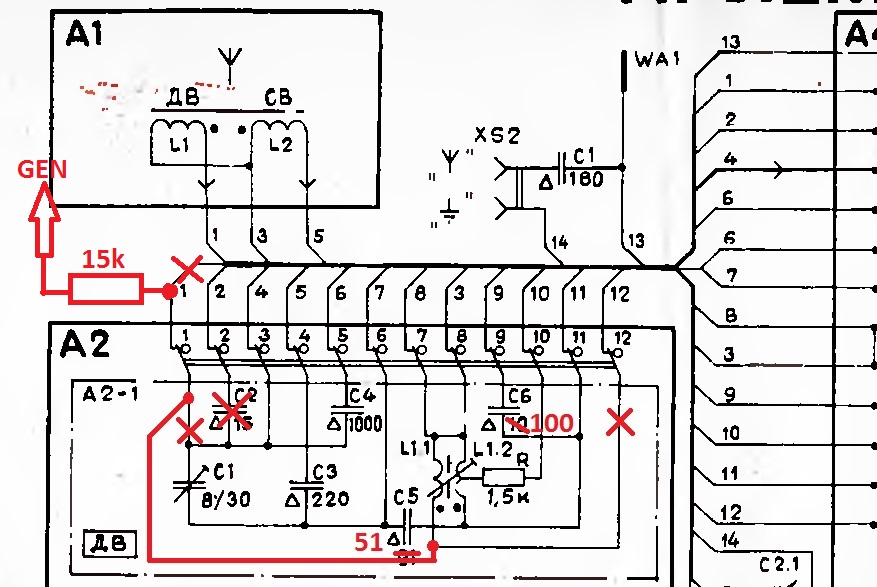

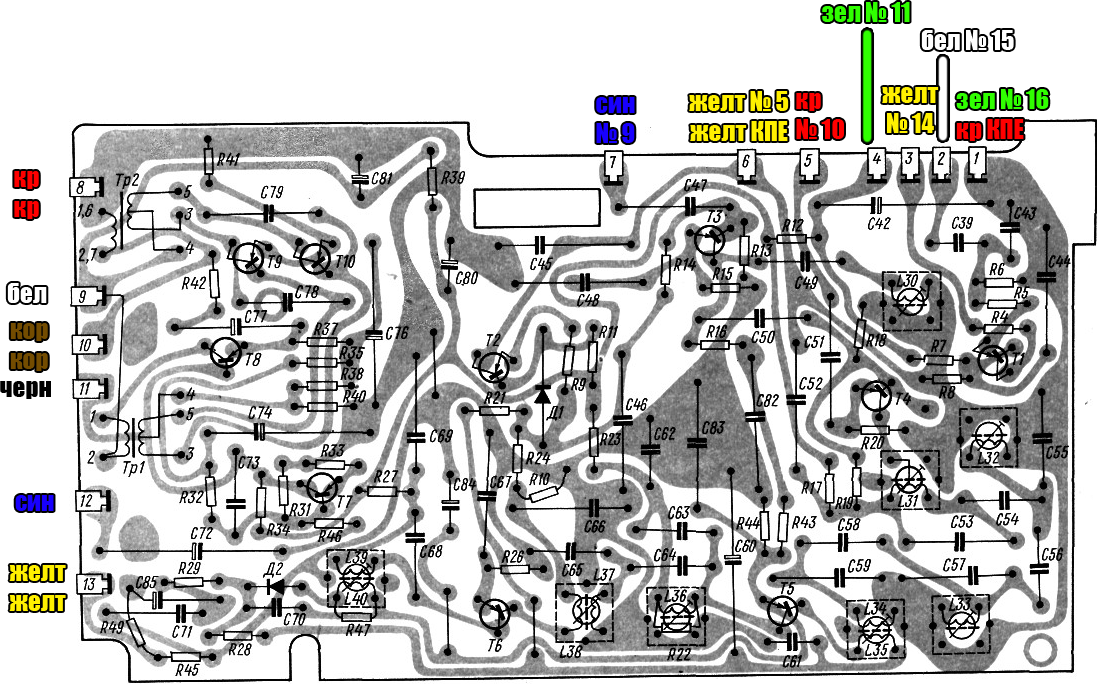

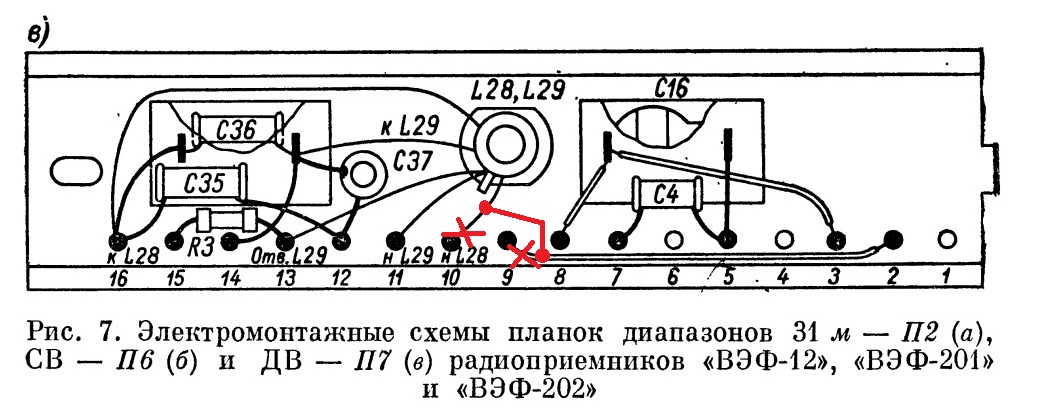

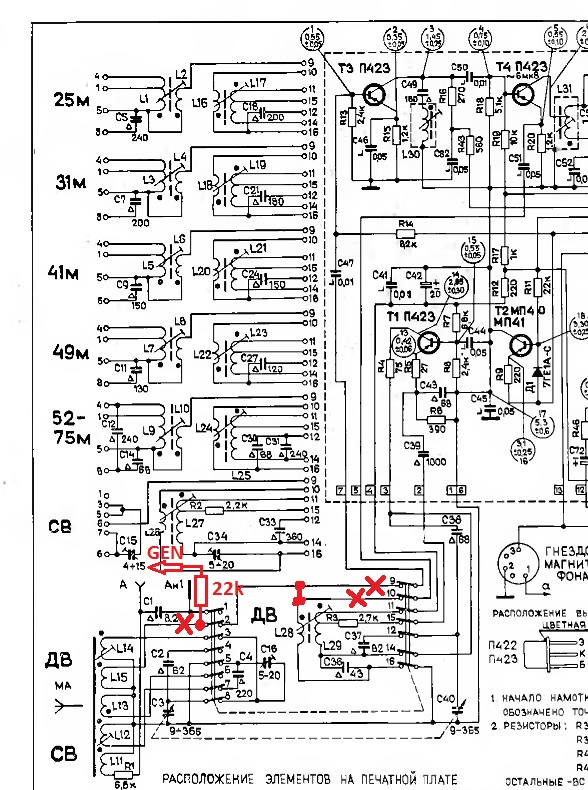

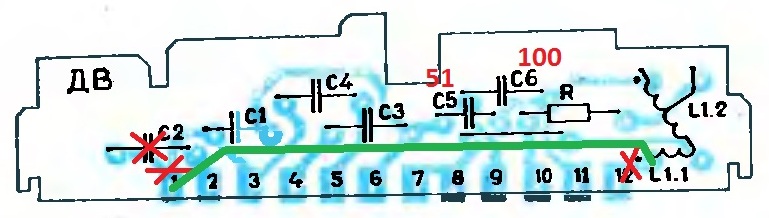

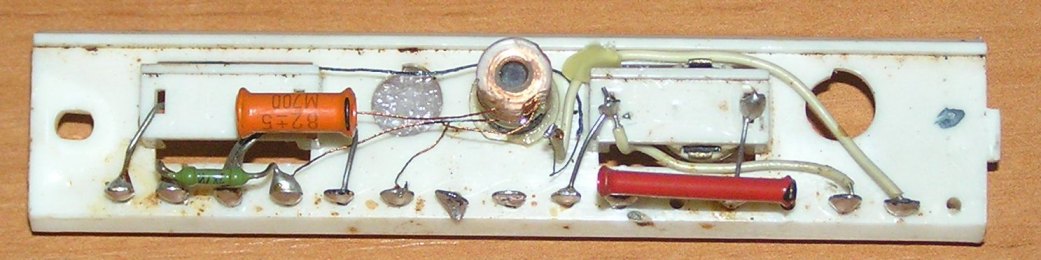

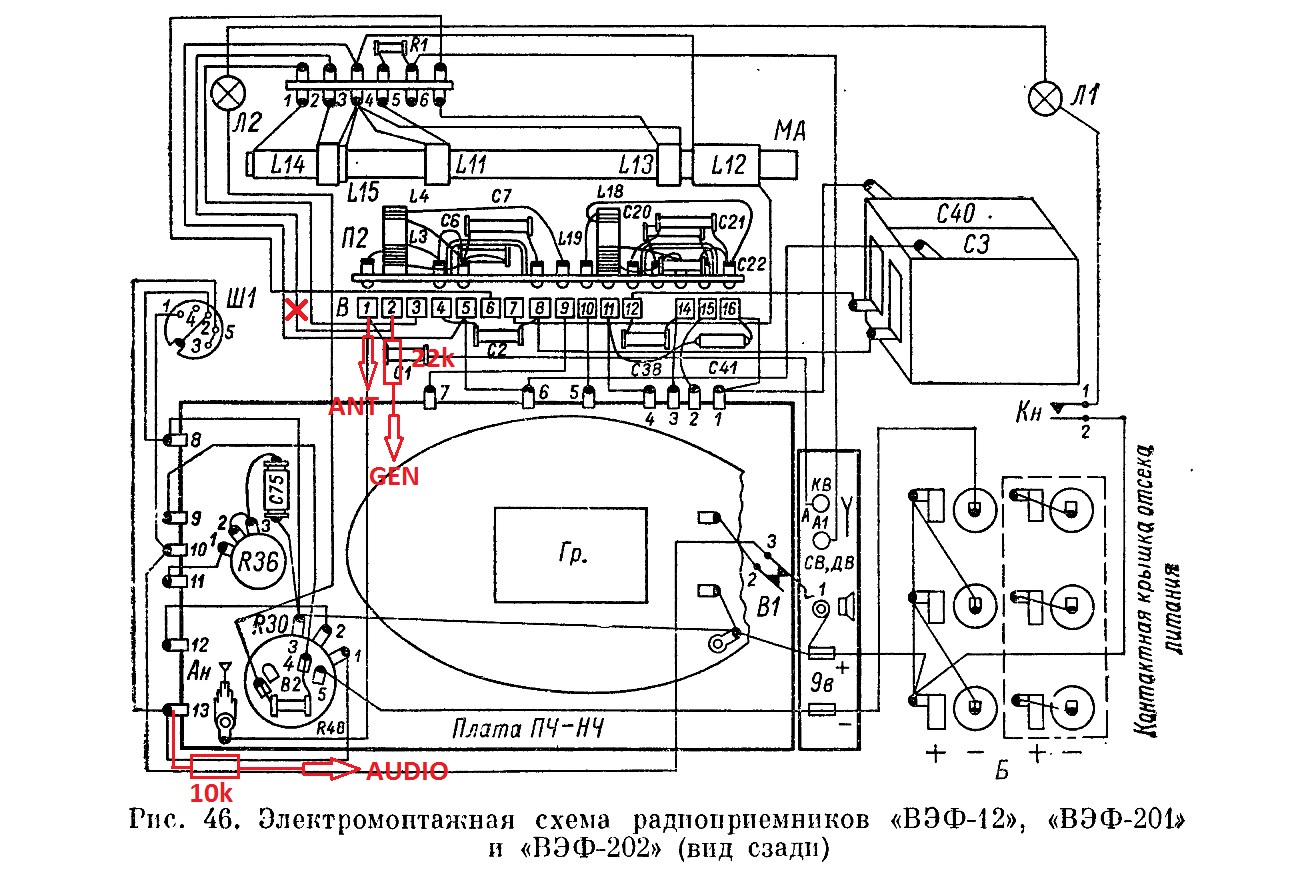

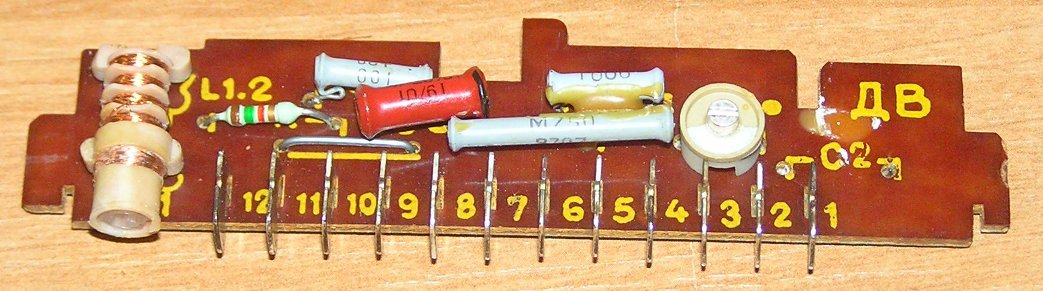

1.На планке диапазона ДВ (см. принципиальную и монтажную схемы планки) отпаиваем провода от контактов 9 и 10 и спаиваем их между собой. Для лучшей жёсткости крепления прихватываем длинный провод поближе к месту спайки капелькой клея. например термоклея (с фото переделанной планки). Т.о. мы отключаем от УВЧ входной сигнал, а от смесителя отключаем сигнал гетеродина ( чем устраняем возможность появления шумов эфира в звуковом тракте) и подаем его на 2 вывод планки. Во всех модификациях приемников ВЭФ этот вывод используется только на планке диапазона ДВ, поэтому мы можем без всякого вреда для остальных диапазонов вывести на него сигнал гетеродина.
2. На контактной гребёнке ( см. подключение на электромонтажной схеме ВЭФ-202) к выводу 1, куда уже подпаян провод от телескопической антенны, подпаиваем провод подключения к антенном (ANT) входу модуля. От вывода 2 гребёнки отпаиваем провод, идущий к катушке связи, и припаиваем на коротких выводах резистор 22 кОм, а уже к нему припаиваем провод подключения ко входу (GEN) модуля (см. фото). Поскольку модуль будет закреплён на передней стенке шасси, то провода берём достаточной длины и пропускаем их вперёд через верхнее отверстие на шасси около батарейного отсека. Подобраться к контактам гребёнки будет проще, если на плате ПЧ-НЧ временно отпаять весь верхний ряд проводов. тогда плату можно будет отвести вправо и получить свободный доступ к монтажу на гребёнки. Дабы ничего не перепутать при обратном монтаже платы, на рисунке ниже показаны стандартизированный цвета подпаиваемых проводов.

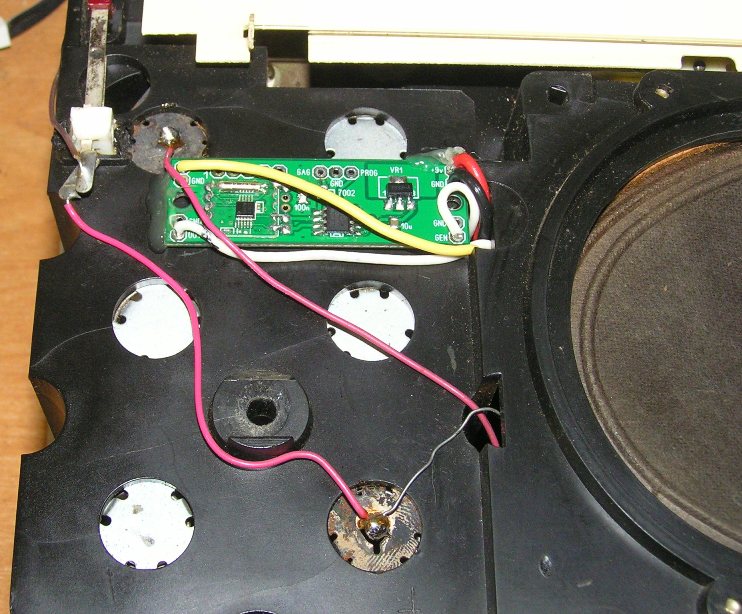

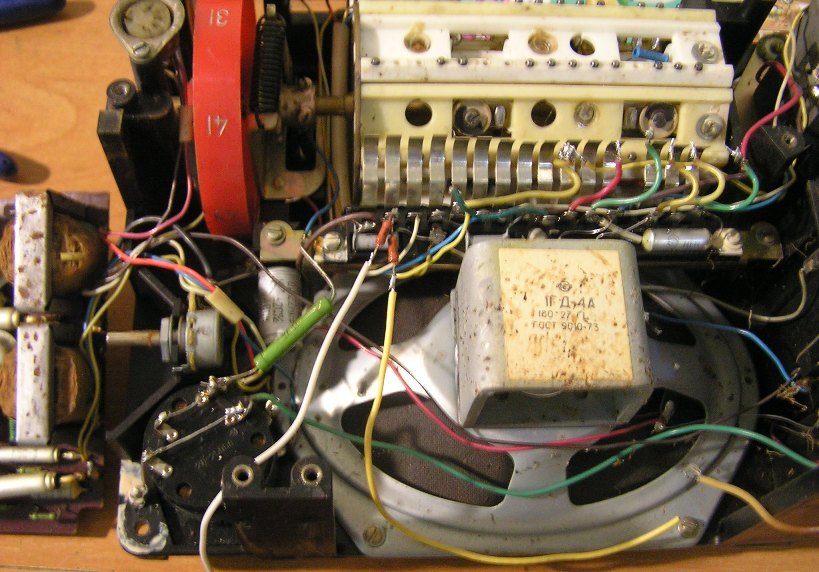

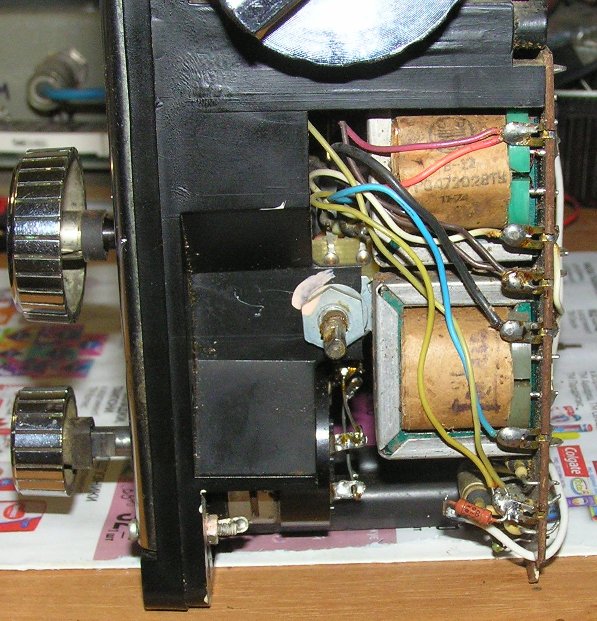

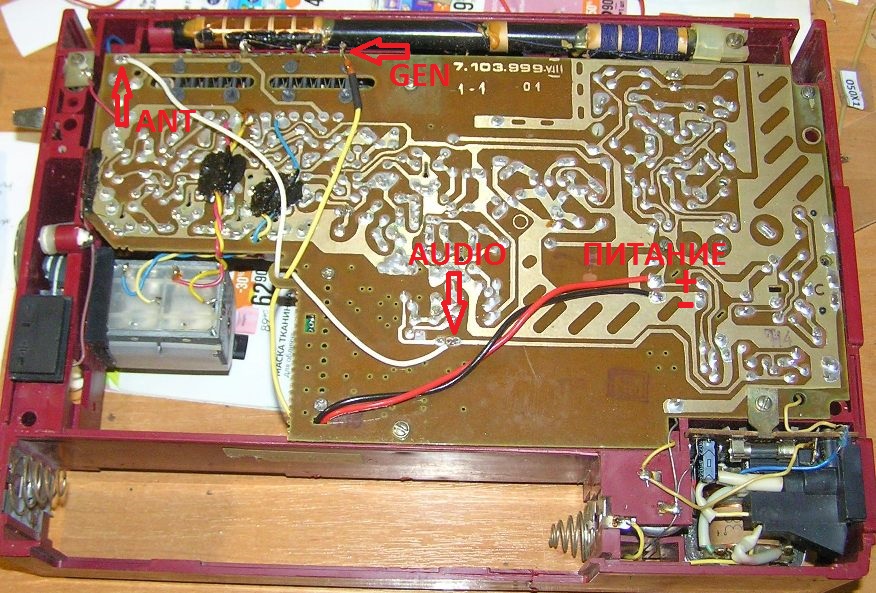

3. Размещаем модуль на передней стенке шасси, как показано на фото, закрепив его термоклеем. Соединительные провода пропускаем через верхнее отверстие на шасси около батарейного отсека.

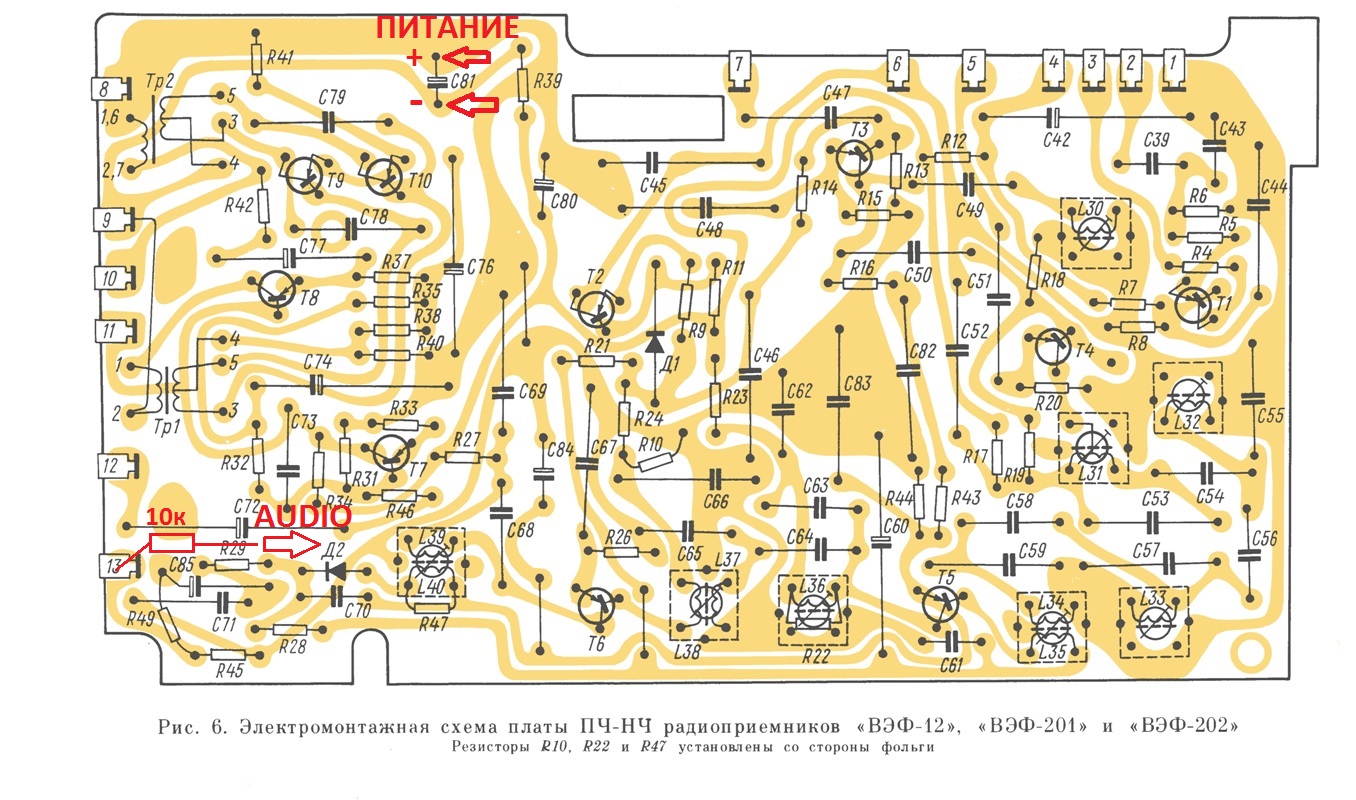

4. Распаиваем провода питания на выводах конденсатора С81 и выход звука модуля через резистор 10 кОм на выводе 13 платы ПЧ+НЧ (см. чертёж монтажной платы и фото).
Вот и всё подключение, дольше описывать, нежели сделать

[US5MSQ]

Подключение модуля FM в приёмниках серии Spidola2xx (это модели 230,231,232,240,242) аналогично описанной выше установке на приёмники ВЭФ – отличия только в нумерации выводов на планке и на монтажной схеме. Процесс установки также состоит из нескольких последовательных шагов:

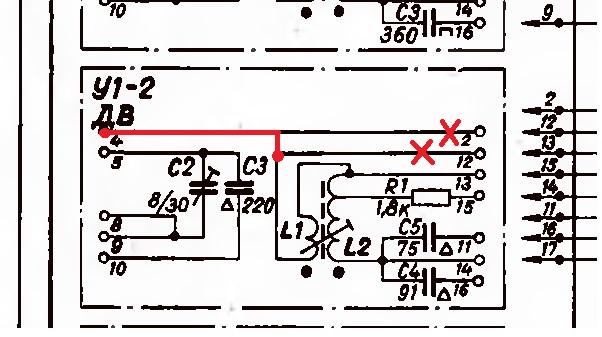

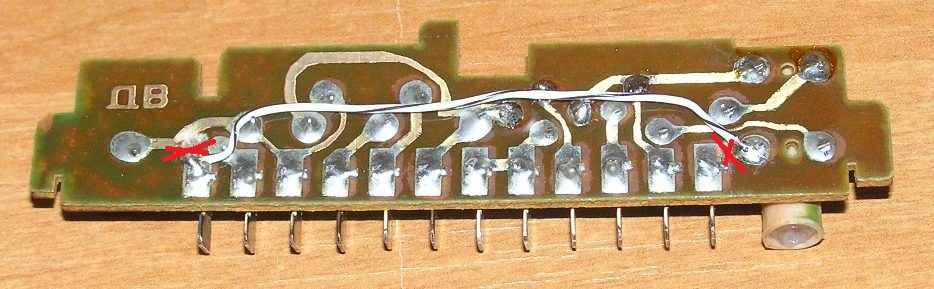

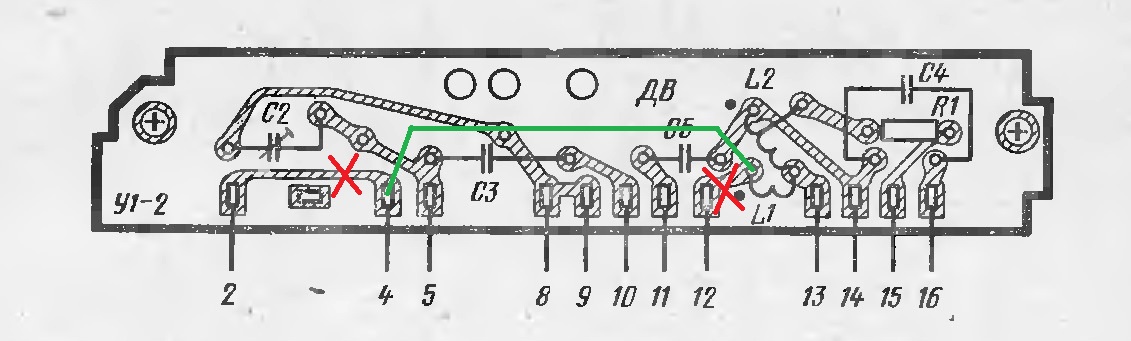

1.На планке диапазона ДВ (см. принципиальную и монтажную схемы планки) перерезаем печатные проводники между контактами 2 и 4, а также между контактами 12 и выводом катушки L1. Между контактами 4 и выводом катушки L1 припаиваем новый проводник (на чертеже планки показан зелёным цветом). Для лучшей жёсткости его лучше взять одножильным. Т.о. мы отключаем от УВЧ входной сигнал, а от смесителя отключаем сигнал гетеродина ( чем устраняем возможность появления шумов эфира в звуковом тракте) и подаем его на 4 вывод планки. Во всех модификациях приемников Spidola2xx этот вывод используется только на планке диапазона ДВ, поэтому мы можем без всякого вреда для остальных диапазонов вывести на него сигнал гетеродина.

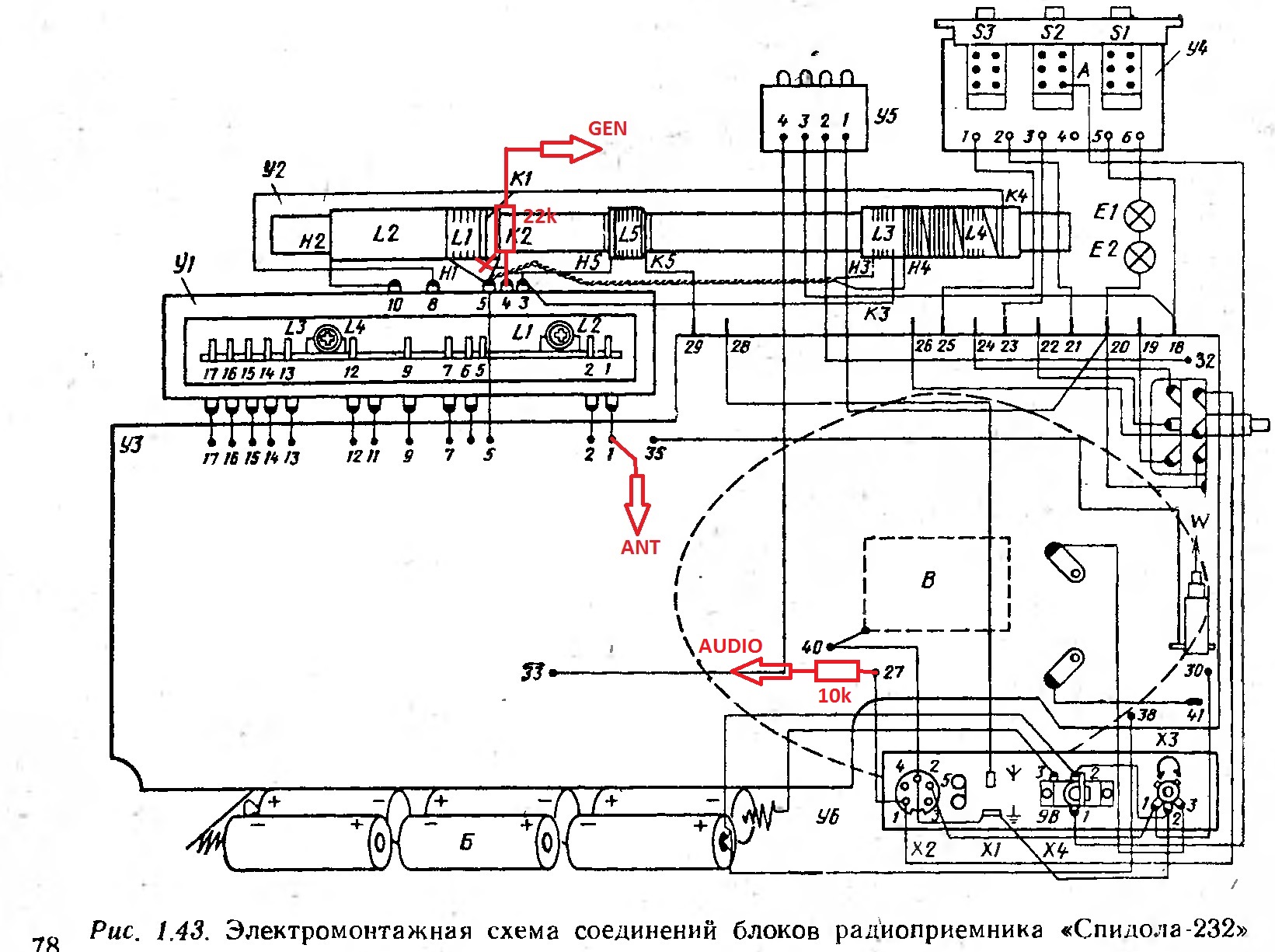

2. На контактной гребёнке ( см. подключение на электромонтажной схеме Spidola2xx) к выводу 1, куда уже подпаян провод от телескопической антенны, подпаиваем провод подключения к антенном (ANT) входу модуля. От вывода 4 гребёнки отпаиваем провод, идущий к катушке связи ферритовой антенны, и припаиваем на коротких выводах резистор 22 кОм, а уже к нему припаиваем провод подключения ко входу (GEN) модуля (см. фото).
3. Размещаем модуль в любом удобном месте шасси.

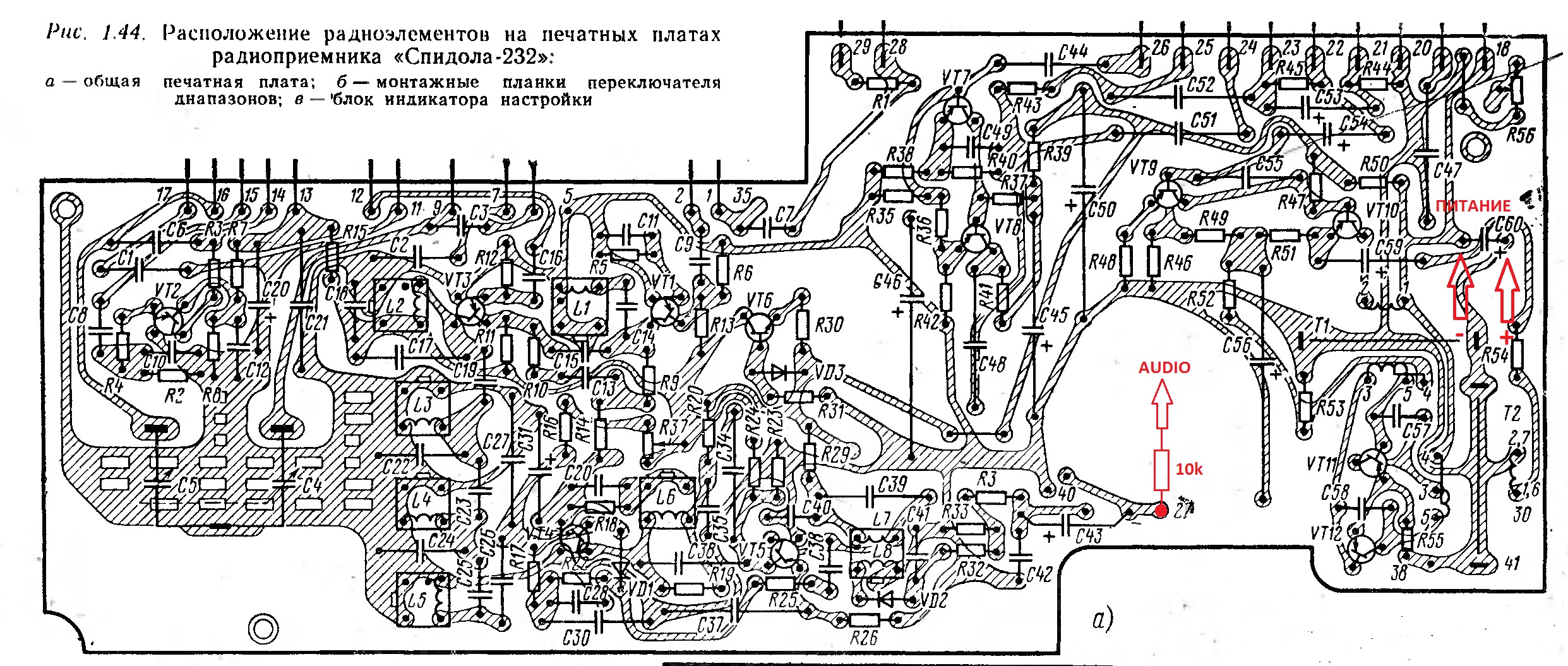

4. Распаиваем провода питания на выводах конденсатора С60 и выход звука модуля через резистор 10 кОм на выводе 27 платы (см. чертёж монтажной платы).
Вот и всё подключение...

[US5MSQ]

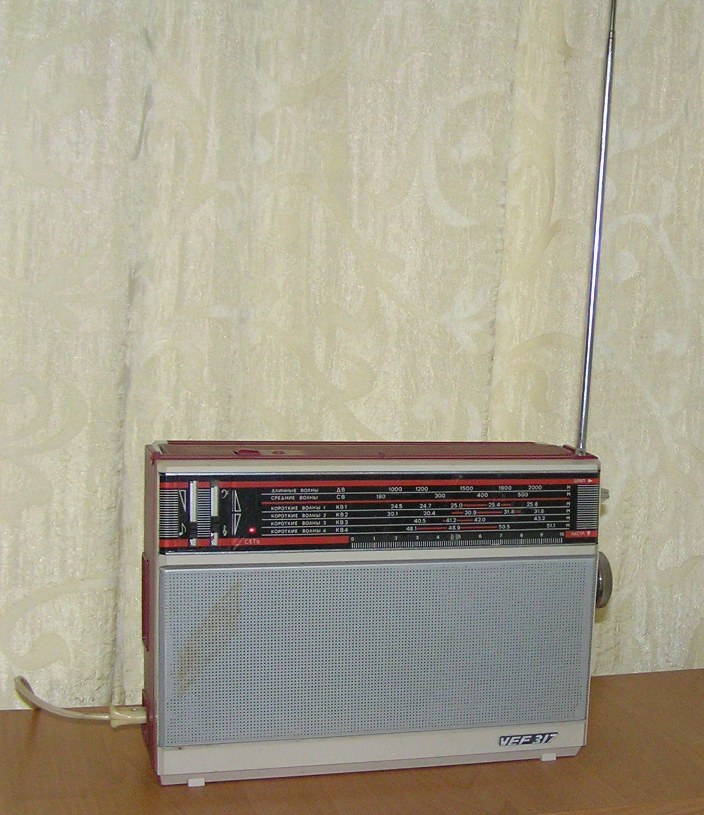

Подключение модуля FM в приёмникe аналогично хорошо зарекомендовавшим и описанным выше установкам на приёмники ВЭФ 12-206 и Spidola 2xx – отличия только в нумерации выводов планке и монтажной схеме.
Напомню его основные особенности:
- не требует никаких дополнительных блоков согласования,
- нет вмешательства в настройки и режимы работы каких-нибудь каскадов и потому совершенно не мешает работе приёмника на всех остальных диапазонах.
- питание модуля берётся непосредственно от источника питания, точнее с выводов фильтрующего конденсатора (С49 на схеме ВЭФ-317).
- выход звука модуля подаётся на вход платы регулировки громкости и тембра.
- антенный вход модуля подключается непосредственно к телескопической антенне приемника
- подача на вход модуля (GEN)сигнала гетеродина ДВ для включения режима FM и отключения тракта АМ, во избежание появления помех от него, производится механически штатным переключателем диапазонов после небольшой доработки штатной планки ДВ.

Процесс установки также состоит из нескольких последовательных шагов:
1.На планке диапазона ДВ (см. принципиальную и монтажную схемы планки) аккуратно перерезаем печатные проводники, идущие к выводу 1, а также между контактом 12 и выводом катушки L1. Между контактами 1 и выводом катушки L1 припаиваем новый проводник. Для лучшей жёсткости его лучше взять одножильным. Т.о. мы отключаем от УВЧ входной сигнал, а от смесителя отключаем сигнал гетеродина ( чем устраняем возможность появления шумов эфира в звуковом тракте) и подаем его на 1 вывод планки. В приемнике ВЭФ-317 этот вывод используется только на планке диапазона ДВ, поэтому мы можем без всякого вреда для остальных диапазонов вывести на него сигнал гетеродина. В приемнике ВЭФ-317 согласно нового ГОСТ диапазон ДВ уменьшен 148-285 кГц и, соответственно, диапазон перестройки гетеродина от 613 до 750 кГц. Для нормальной работы модуля нужно его расширить ля границ старого стандарта –чуть больше 606-873 кГц. Для этого конденсатор С5 уменьшаем до 51 пФ, а конденсатор С6 увеличиваем до 100 пФ.
2. На контактной гребёнке ( см. подключение на электромонтажной схеме) от вывода 1 отпаиваем провод, идущий к катушке ДВ ферритовой антенны, и припаиваем на коротких выводах резистор 15 кОм, а уже к нему припаиваем провод подключения ко входу (GEN) модуля (см. фото).

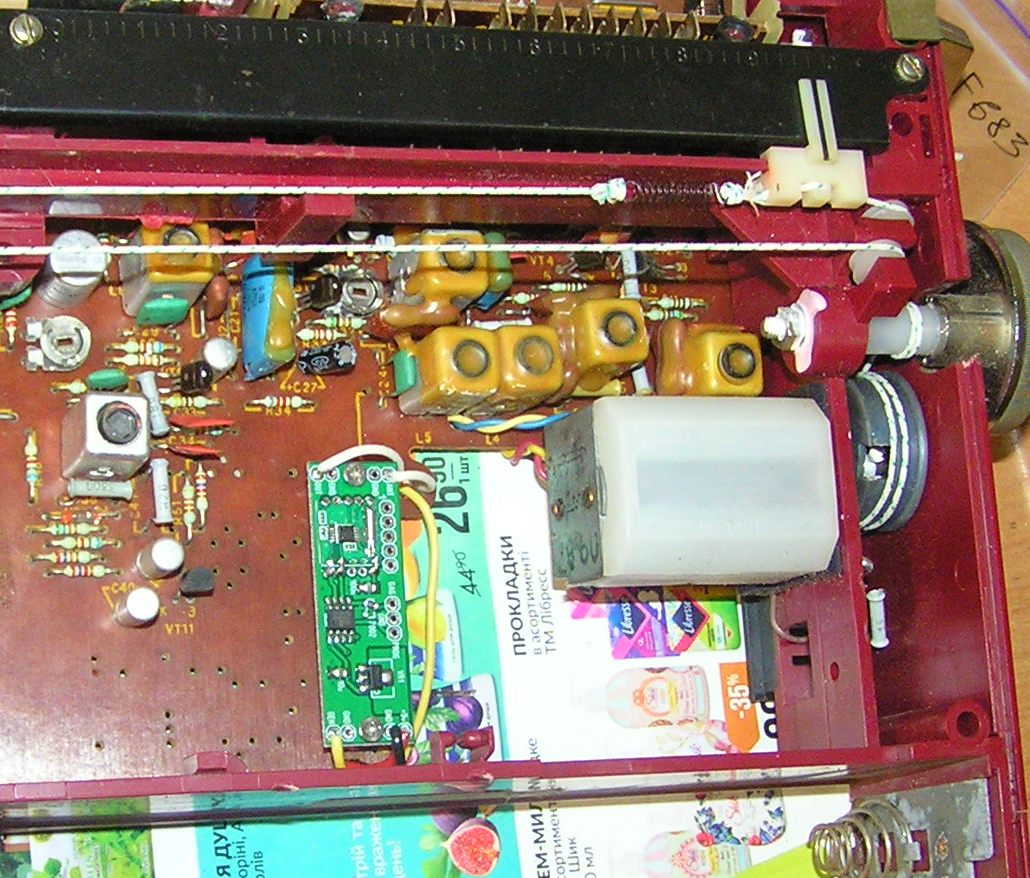

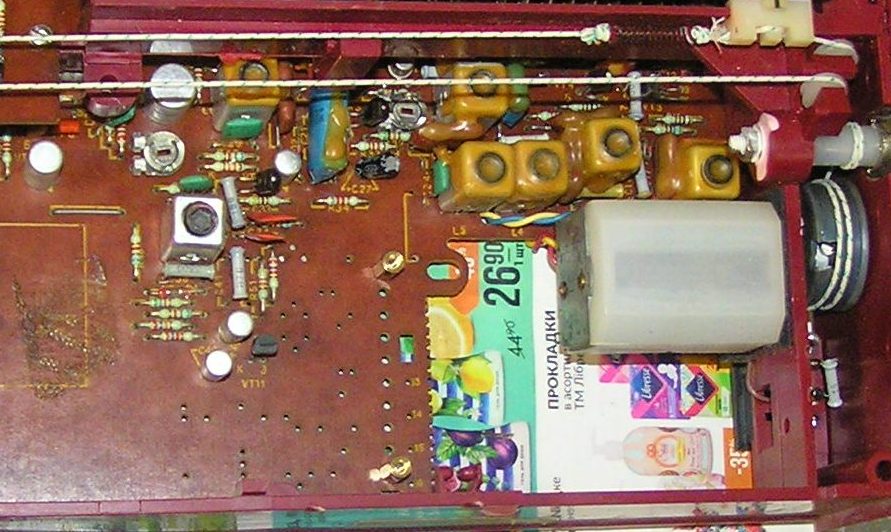

3. Размещаем модуль на свободном месте печатной платы(см. фото). Для крепления удобно использовать резьбовые стойки на 2.5 мм, предварительно рассверлив на плате ПЧ-НЧ крайние отверстия ряда до 2.5-3 мм.

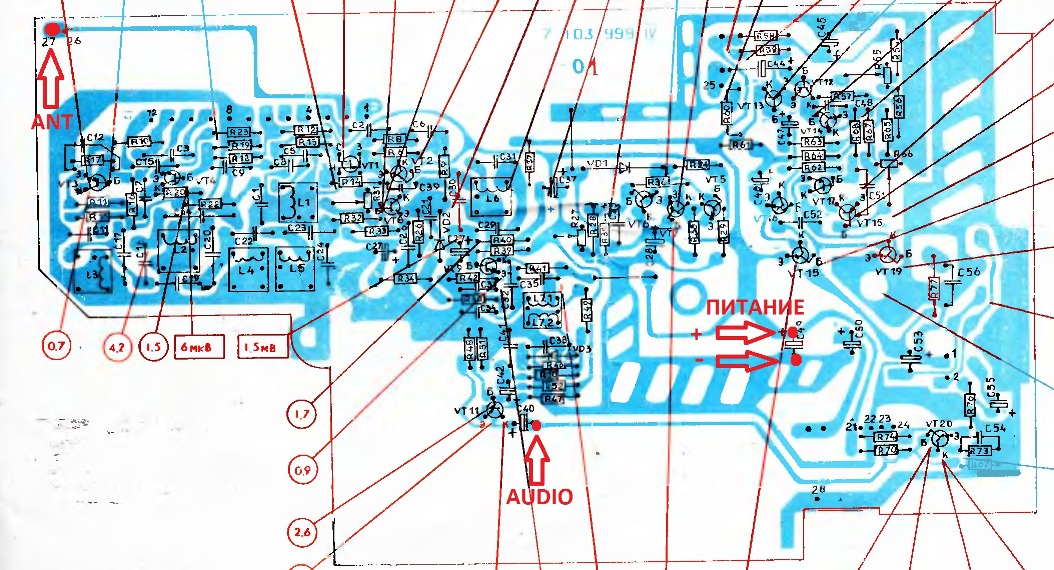

4. Распаиваем провода питания модуля на выводах конденсатора С49, антенный вход (ANT) подключаем к выводам 26,27 платы и выход звука (AUDIO) модуля к отрицательному выводу конденсатора С40 (см. фото и чертёж монтажной платы).
Вот и всё подключение
