Расчет катушек индуктивности

[Master_yogurt]

Добрый день форумчане! Подскажите каким образом пересчитать катушки на другой каркас, когда не известна индуктивность? Например в приемнике Полякова на три диапазона, там контура предлагалось мотать на каркасах от ламповой радиолы, как пересчитать под современные каркасы? Интересует подробная методика для начинающего.
Спасибо всем заранее!

[US5MSQ]

Здравствуйте.
Методика относительно простого пересчёта числа витков была в своё время популярна, но она справедлива простых каркасов, без сердечников и/или экранов, или для одинаковых каркасов. В общем же случае - для разных каркасов/сердечников такой методики пересчёта не существует.
Поэтому при повторении конструкции, где не указана индуктивность катушек и на своих каркасах, параметры которых, как правило, тоже неизвестны, нужно выполнить 2 задачи:
1. Рассчитать требуемую индуктивность исходя из суммарной контурной емкости по известной формуле Томсона. Частота настройки/перестройки контура как правило указывается в описании. Суммарную контурную емкость, если в контуре конденсаторов несколько, рассчитывают по известным правилам ( емкость параллельно включённых конденсаторов складывается, последовательно включённых равна (С1*С2)/(С1+С2)). Если в контуре есть КПЕ, то расчёт ведётся для нижней частоты перестройки и максимальной емкости КПЕ. К результату этого расчёта нужно добавить примерную монтажную ёмкость (примерно 15-25 пФ). Именно таким способом я рассчитал в своё время индуктивность катушек в приемнике коротковолновика Полякова на три диапазона( Радио, 1976, №2):
L1=1,25 мкГн,L2=5 мкГн, L3=20 мкГн, L4=1,25 мкГн, L5=4,1 мкГн, L6=16 мкГн, L7,L9=100 мкГн

2. Определить параметры Вашего каркаса по индуктивности пробной обмотки. Для этого понадобится измерить индуктивность либо при помощи готового измерителя малых индуктивностей, типа Макеевский или подобного. Если готового нет, то можно изготовить простую приставку к частотомеру или ЦШ для измерения индуктивности https://us5msq.com.ua/pristavka-dlya-iz ... yubitelya/ или использовать просто любой простейший генератор с подключаемой образцовой емкостью (например 100 пФ) и рассчитывать индуктивность по методике, изложенной в программе https://us5msq.com.ua/mix10-programma-r ... ika-ua4ro/ (на листе 10. Наматываем пробную обмотку на интересующий каркас, измеряем её индуктивность и по методике, описанной в статье составляем простую расчётную формулу для этого каркаса.
именно таки способом мной были составлены простые расчётные формулы для некоторых популярных каркасов:
- очень удобны и термостабильны импортные от контуров ПЧ 455кГц, подстроечником которого служит ферритовый горшок, имеющий резьбу на наружной поверхности и шлиц под отвертку, количество витков для получения требуемой индуктивности равно W=6*SQRT(L[мкГн]), в этом случае для получения 8,2мкГц требуется 17 витков провода диаметром 0,17-0,27мм.
- для популярных броневых сердечников типа СБ12а формула расчета количества витков для получения требуемой индуктивности равно W=6,7*SQRT(L[мкГн]), в этом случае для получения 8,2мкГц требуется 19 витков провода диаметром 0,17-0,27мм.
- если использованы готовые каркасы диаметром 7,5мм с подстроечниками СЦР и экранами от контуров ПЧ блоков цветности телеприемников, то при длине намотки 8мм (при малом числе витков намотку ведем виток к витку, а при большом числе витков - в навал) формула расчета количества витков для получения требуемой индуктивности равно W=14*SQRT(L[мкГн]), в этом случае для получения 8,2мкГц требуется 40 витков провода диаметром 0,17-0,27мм.
А здесь приведены аналогично сделанные расчётные формулы для имеющихся у меня каркасов viewtopic.php?f=23&t=103#p1278

[Master_yogurt]

- если использованы готовые каркасы диаметром 7,5мм с подстроечниками СЦР и экранами от контуров ПЧ блоков цветности телеприемников, то при длине намотки 8мм (при малом числе витков намотку ведем виток к витку, а при большом числе витков - в навал) формула расчета количества витков для получения требуемой индуктивности равно W=14*SQRT(L[мкГн]), в этом случае для получения 8,2мкГц требуется 40 витков провода диаметром 0,17-0,27мм.

Здравствуйте Сергей Эдуардович! Спасибо за быстрый ответ!А для каркасов 8мм от ламповых телевизоров данная формула подойдет?

[US5MSQ]

Подойдёт

[Phoenix]

Доброго времени суток!
Хочется закрыть гештальт по катушкам и закупиться каркасами.
Соответственно доступны варианты - тут на сайте и для РФ.

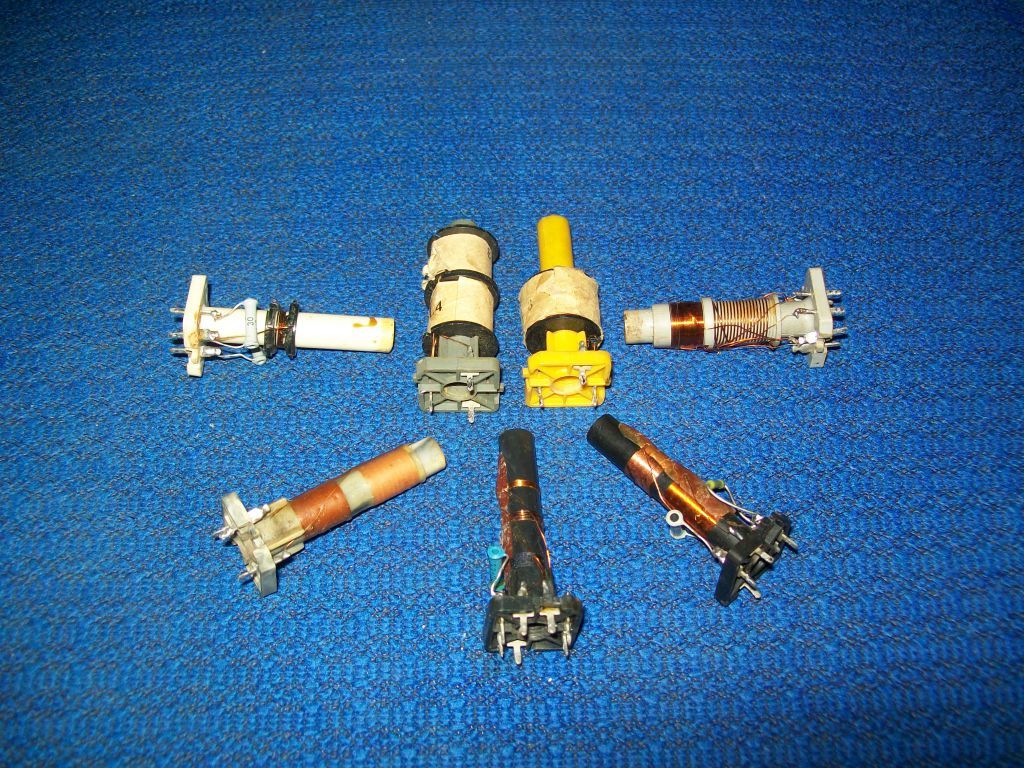

1) Что лучше использовать тип 2 или 3? Конструкция однотипная, разница только в размере, формула для расчета индуктивности примерно такая же. Возможно тип 2 из-за большего размера имеет потенциально большую добротность?
2) Тип 5 и 7 есть ли по ним какая либо информация? Стоит ли их использовать? Хочется купить несколько основных типов каркасов и закрыть все потенциальные потребности .
3) Тип 6, каркас "гантель", с резьбовой чашкой, нет в продаже. Повыпаивал со старых приёмников. Судя по цветной маркировке, контура и на 455 кГц, и на 10,7 МГц. Т. е. конструкция имеет большое перекрытие и по индуктивности, и по частоте, разница только в количестве витков.
4) Советские каркасы это что-то с чем то, рассыпаются в руках, плавятся от любого чиха, видимо сейчас их вообще не актуально выпаивать и применять в современных конструкциях?
5) Есть ещё в продаже остатки готовых катушек Matsuta:
MT262-1344 = 0,33 мкГн
MT302-1230 = 1,5 мкГн
Только эти номиналы. Не знаю какая там конструкция внутри, стоит ли заморачиваться с покупкой и последующей перемоткой?
6) Есть ещё остатки каркасов Аверс гладкие и секционированные, но они без экранов и очень легко плавятся.
P. S. Несколько лет назад закупился амидоном в США, видимо пришла пора каркасов .

[US5MSQ]

Здравствуйте.
Это по сегодняшним временам большая проблема и универсального решения нет, увы...
1.Всё верно, большие размеры каркасов позволяют получить бОльшую индуктивность или немного большую добротность ( процентов на 20) при том же количестве витков.
2.У всех китайских каркасов железные экраны с очень большими потерями на ВЧ, потому без ферритовых чашек их экраны на ВЧ применять нельзя, ну разве что использовать катушки в качестве экранированных дросселей
3.Это отличные каркасы, но купить их по приемлемой цены затруднительно
4. Трудно, но можно или, как вариант, использовать с китайскими каркасами их алюминиевые экраны
5. Даташиты на эти каркасы Matsuta в приложении
6. См п.4

[Phoenix]

Спасибо, а советские экраны - алюминиевые и медные бывают?

[US5MSQ]

Как правили, в бытовых изделиях - алюминиевые

[US5MSQ]

Кстати вчера получил с Алика готовые китайские катушки - взял для пробы по десятку
https://aliexpress.ru/item/400024385763 ... 4aa6pEKjAf
https://aliexpress.ru/item/100500268682 ... 4aa6pEKjAf

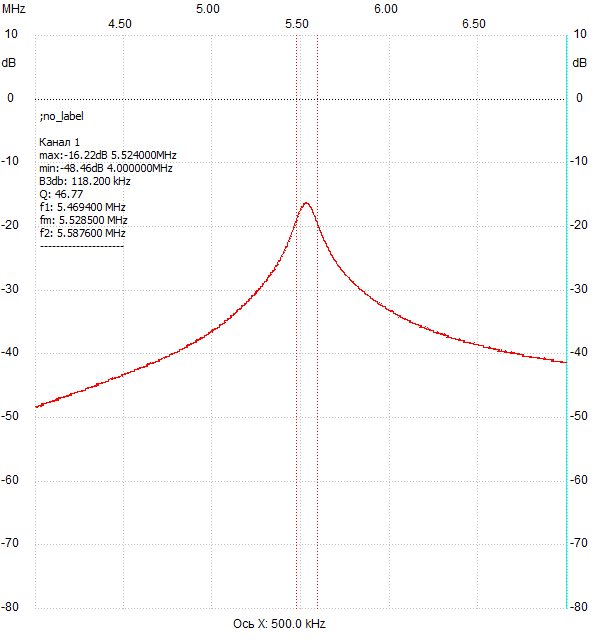

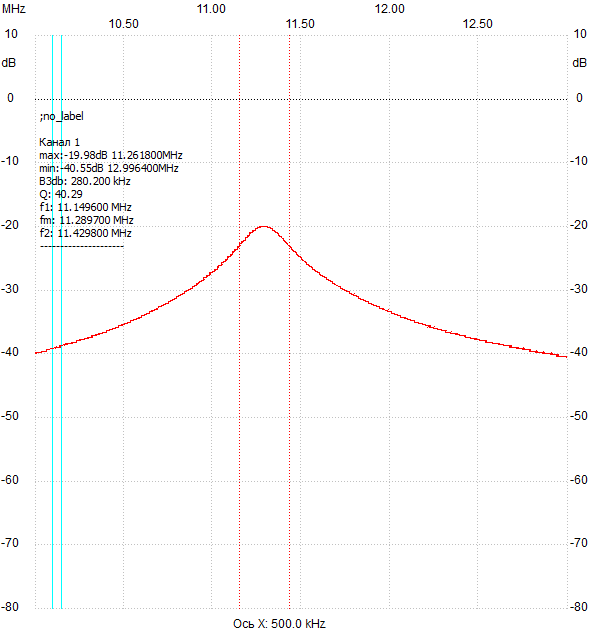

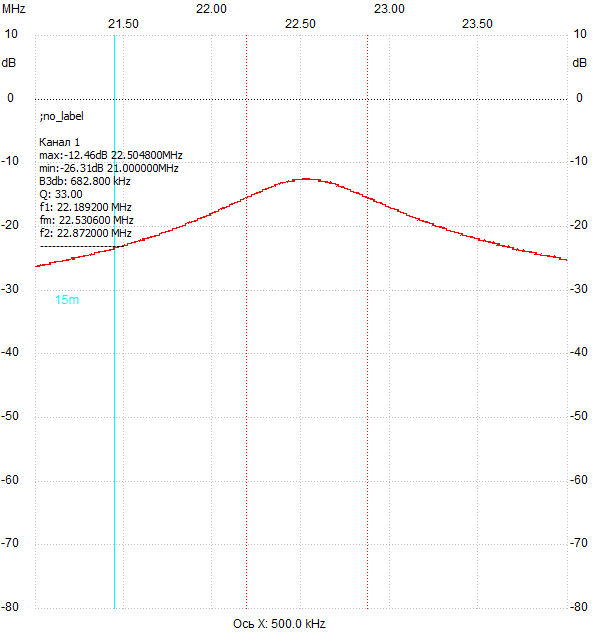

Результата измерения добротности при помощи моей приставки с NWT в приложении. Как видим, всё довольно печально ( и это всё без экранов!) и их применение в многоконтурным ПДФ под большим вопросом

[Phoenix]

Кстати вчера получил с Алика готовые китайские катушки - взял для пробы по десятку

А чем обусловлена такая низкая добротность? (может есть мысли)
