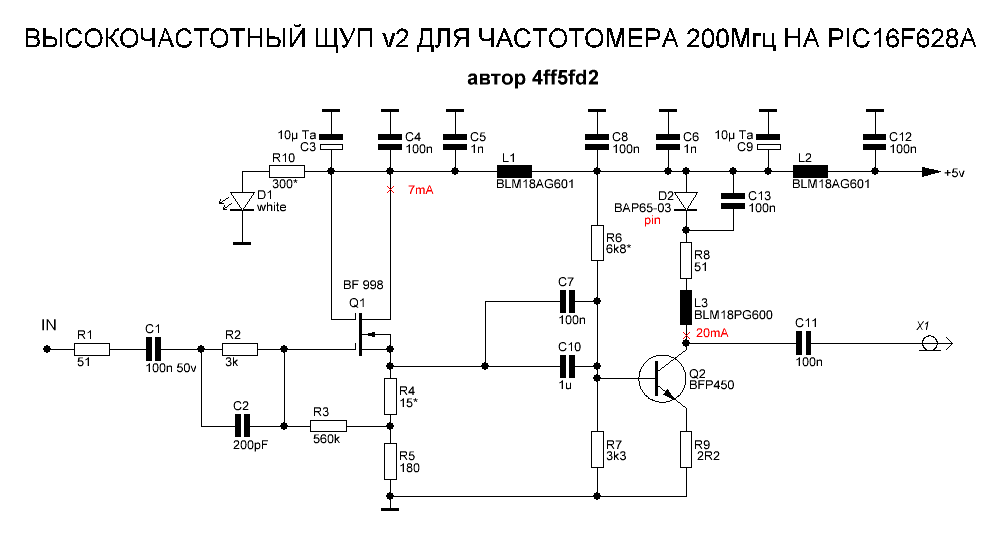

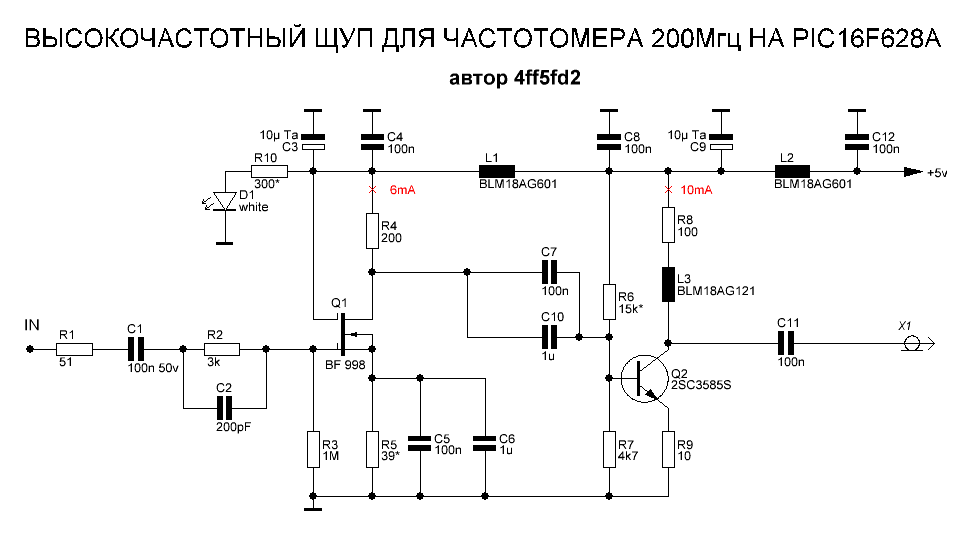

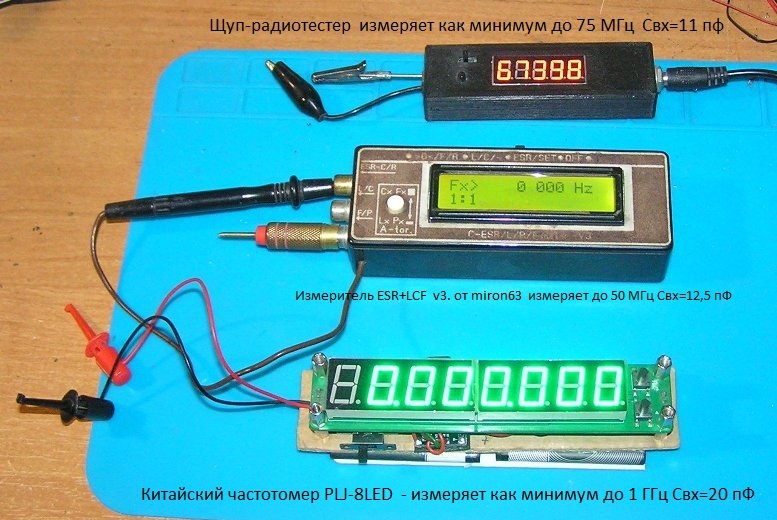

Питание от +5в частотомера.
Входная емкость около 7pF.Длина сигнального кабеля после сборки около 30см.
Для осциллографа не подходит.
Кабель самодельный малоемкостной. При использовании RG174 уменьшение усиления на 4дБ до 100Мгц и на 6дБ от 100Мгц до 200Мгц.

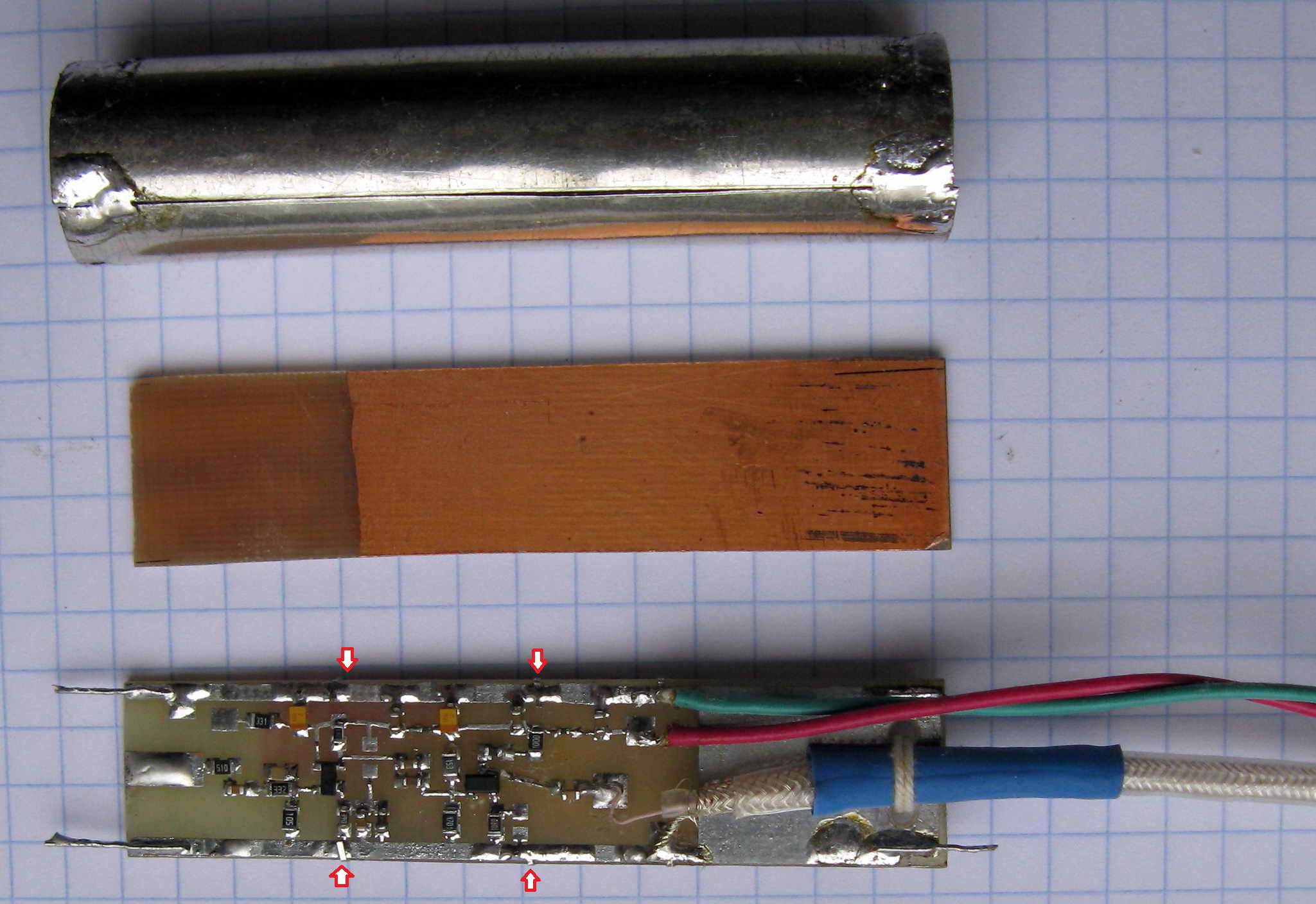

Экран из тонкой луженой жести.
Металлизация на обратной стороне платы начинается от стока BF998.
Сигнальный кабель - постановка задачи - необходимо поместить оплетку провода МСЭ16-33 0,08 между прозрачными термоусадочными трубками внутренним диаметром 2мм и 4-4,5мм. Затем прогреть наружную
термоусадку не допуская изменения размеров внутренней.Оставляем длину заготовки 35см.Внутрь вставляется провод МГТФ 0,03 .Емкость кабеля составит примерно 12pF.
Сам процесс - берем отрезок провода длиной 60см, снимаем оплетку, и одеваем ее на палочку для шашлыка
Ф2,5мм. Потом одеваем на острый конец палочки прозрачную термоусадку внутренним Ф2,0мм и сдвигаем на нее оплетку. Распределяем оплетку равномерно по длине, она должна плотно прилегать к термоусадочной
трубке.Затем необходимо сверху одеть термоусадку внутренним диаметром Ф4 - Ф4,5мм.
Для этого используем жесткий монтажный провод который припаиваем к концу оплетки и протягиваем с его
помощью оплетку внутрь большей трубки.Прогреваем верхнюю трубку доступным способом. При этом внутренняя трубка должна сохранять свой размер..Обрезаем до длины 35см.
После монтажа платы, для правильных измерений мультиметром, необходимо закоротить вход на общий провод.

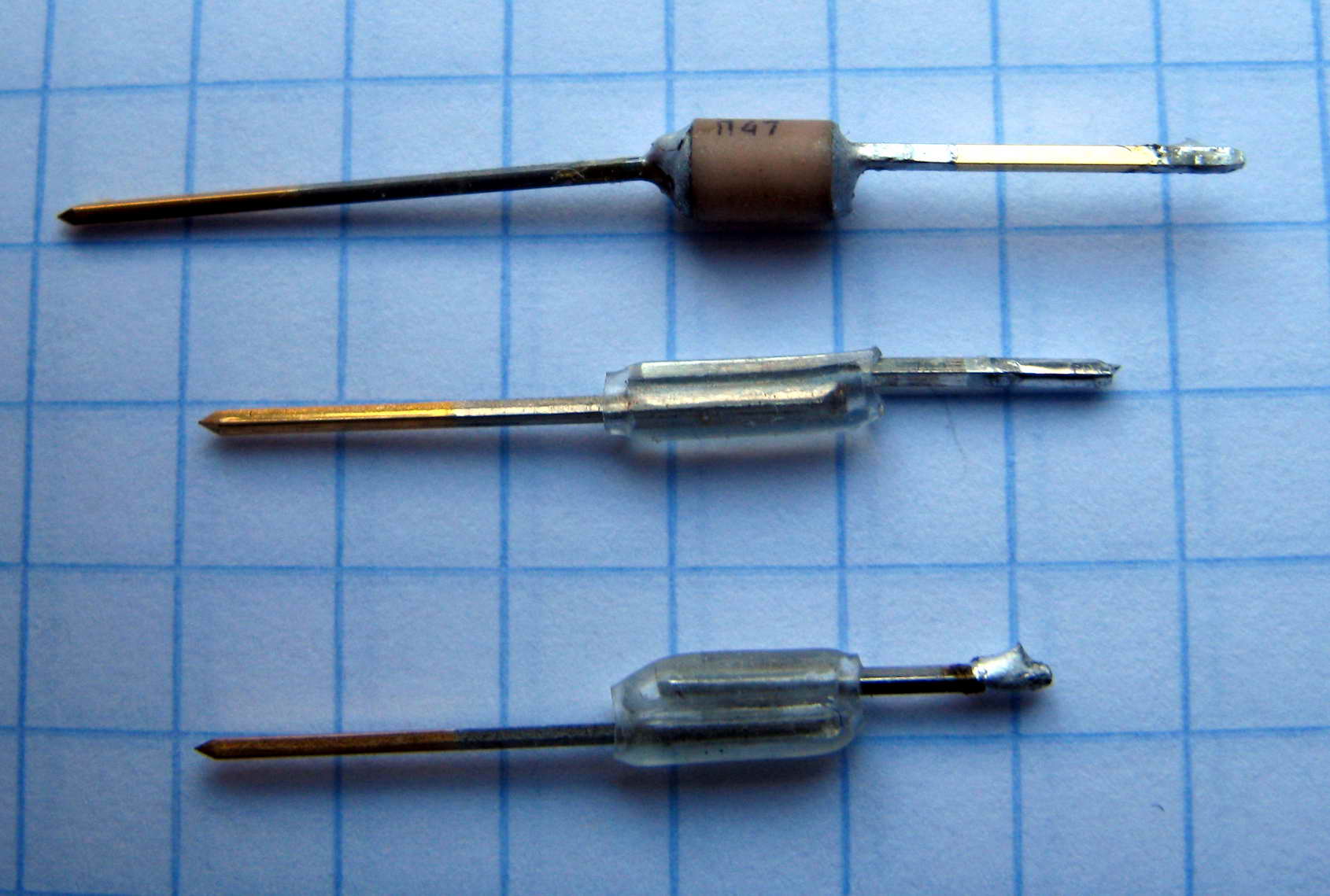

На входе припаян контакт от межплатного соединителя длиной 20мм.
Испытания щупа выполнять с одетым экраном для защиты от наводок.
При пайке кабеля к плате оставить петлю из МГТФ 0,03 около 1см, чтобы усилие разрыва кабеля шло по оплетке а не по МГТФ.

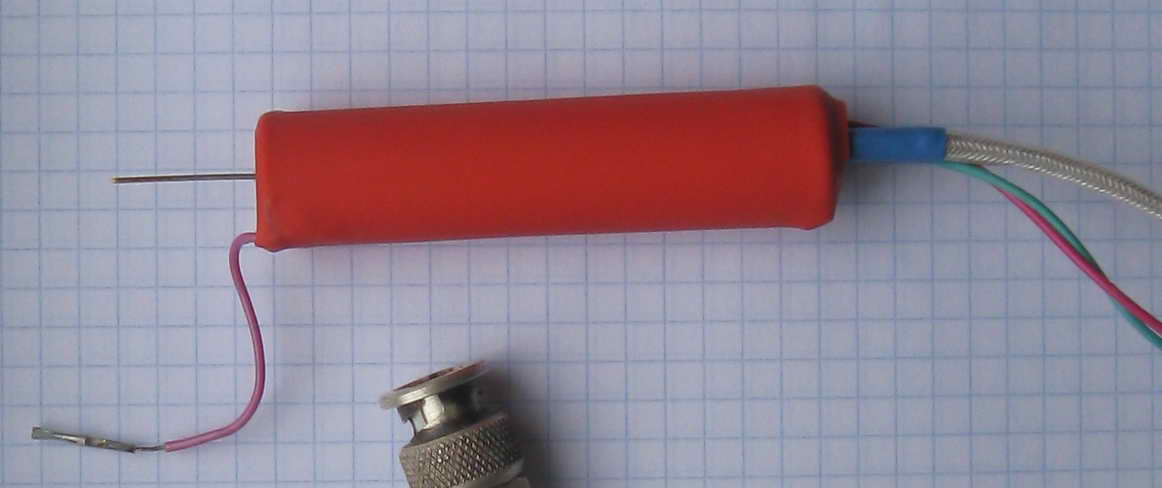

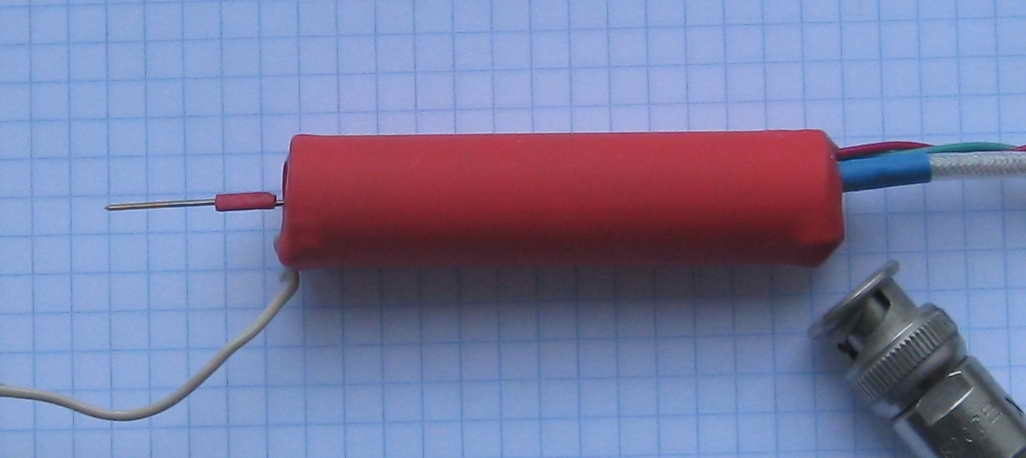

Крепление цилиндрического экрана с платой выполняется отрезками проводника Ф0,5мм по углам платы, затем одевается термоусадка Ф20мм и прогревается.
