Набор для сборки частотомера/цифровой шкалы -ПРОДАНО!

[US5MSQ]

ВСЕ НАБОРЫ ПРОДАНЫ!

Предлагается вашему вниманию набор для самостоятельной сборки простого и экономичного частотомера/цифровой шкалы с автоматическим переключением пределов измерения, что позволяет всего при 5 разрядах индикации обеспечить достаточно высокую точность измерения частоты в широких пределах от единиц Гц до 60-70 мГц. В основу конструкции положен немного доработанный проект Wolfganga DL4YHF http://www.qsl.net/dl4yhf/freq_counter/ ... unter.html.
основные технические характеристики:
Напряжение питания однополярное +8…+15В
Потребляемый ток, не более 27 мА
Диапазон измеряемых частот 1 кГц-50 МГц
Минимальный уровень входного сигнала ~ 100 мВ
Размеры плат:
основной 34х51 мм
индикации 52х17 мм

Подробное описание набора-инструкция в приложении.

Всё наборы проданы! См. новую одноплатную версию viewtopic.php?f=23&t=352

[US5MSQ]

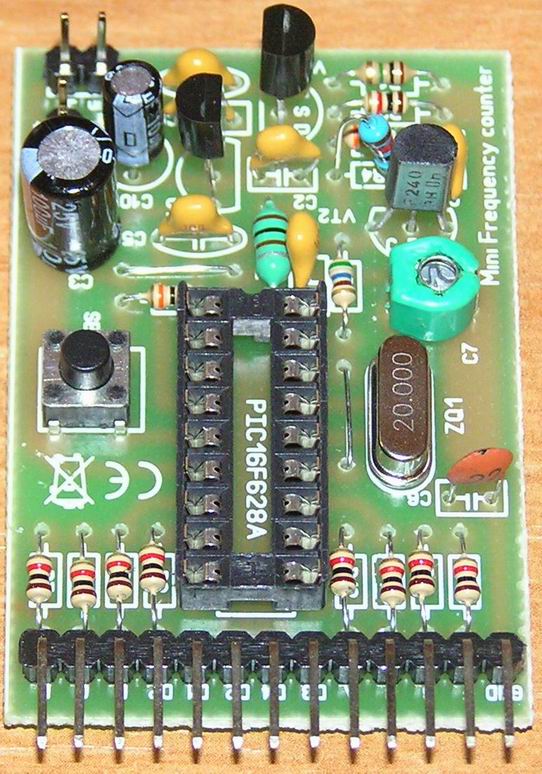

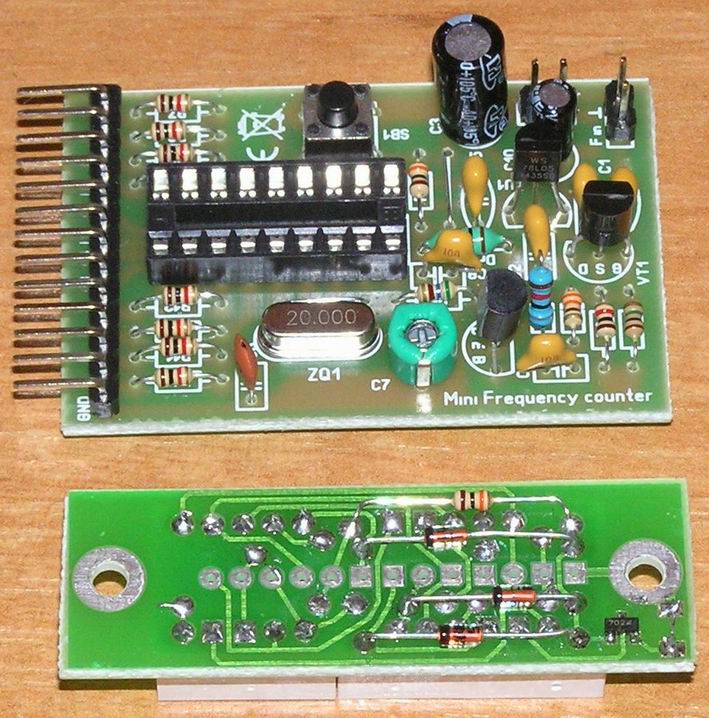

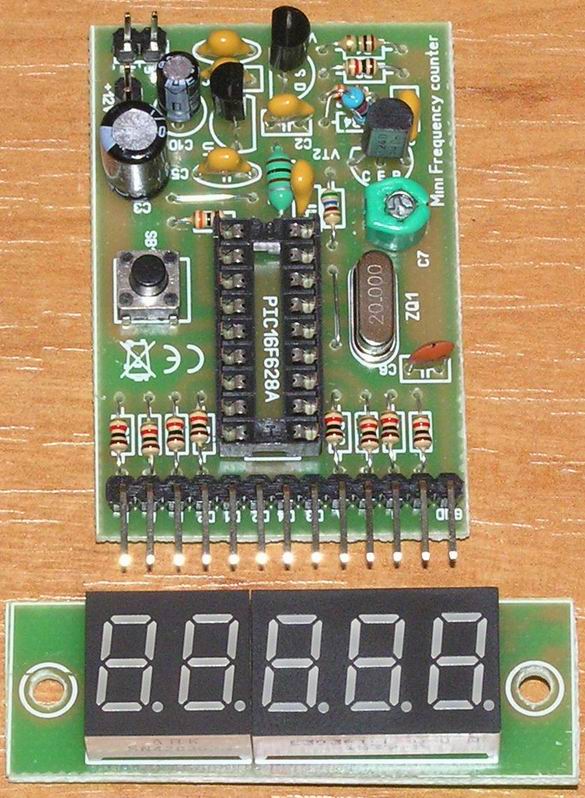

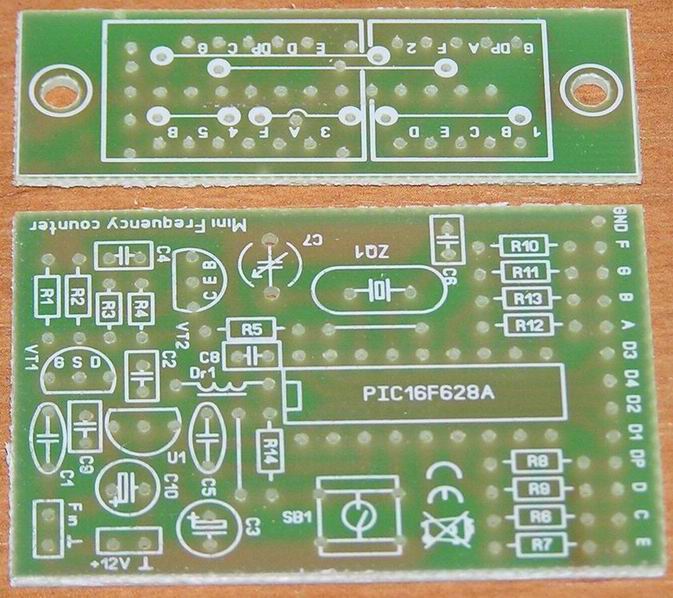

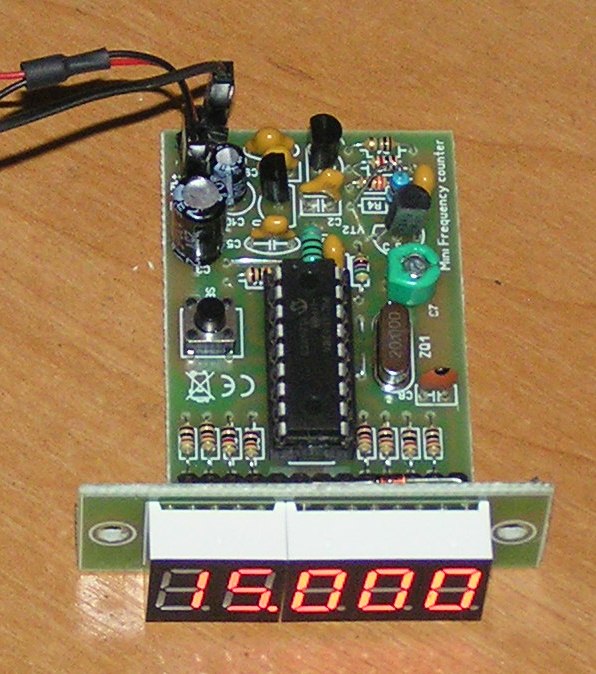

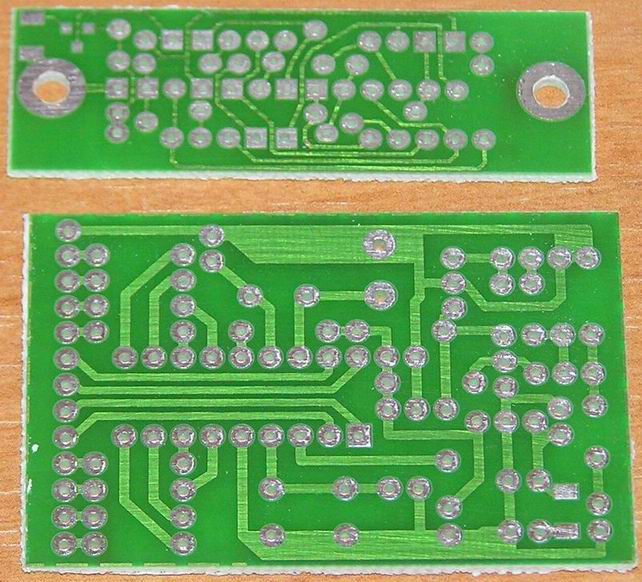

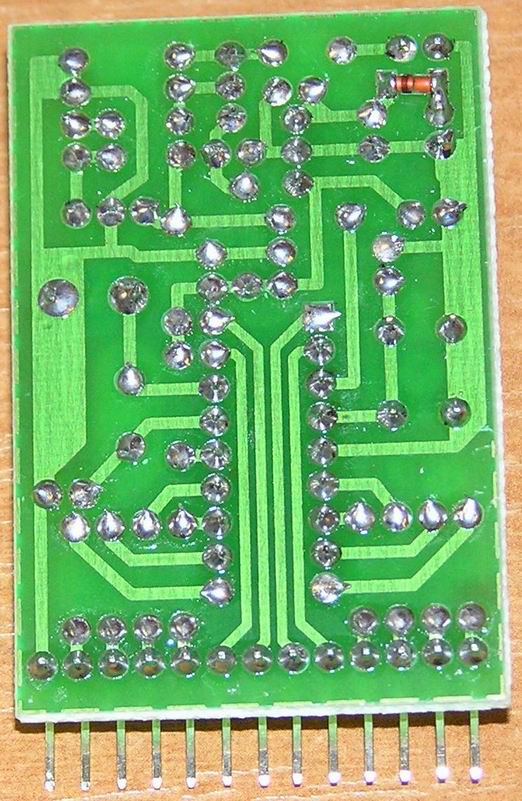

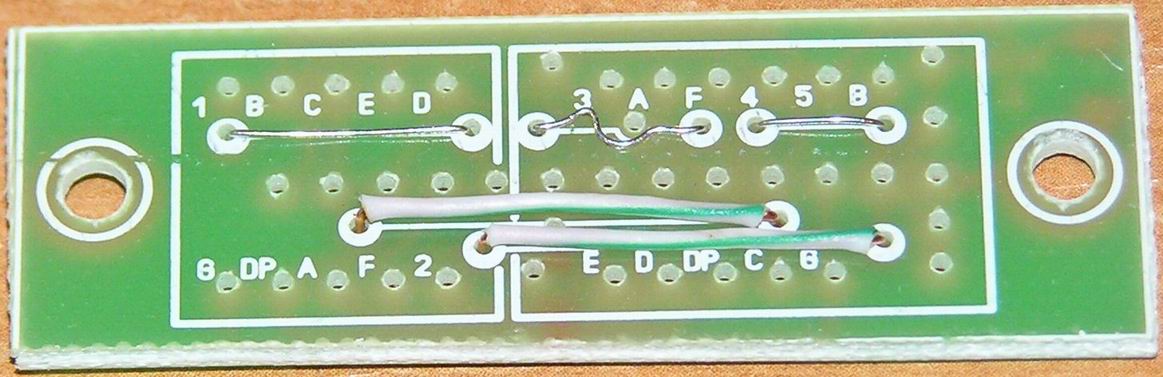

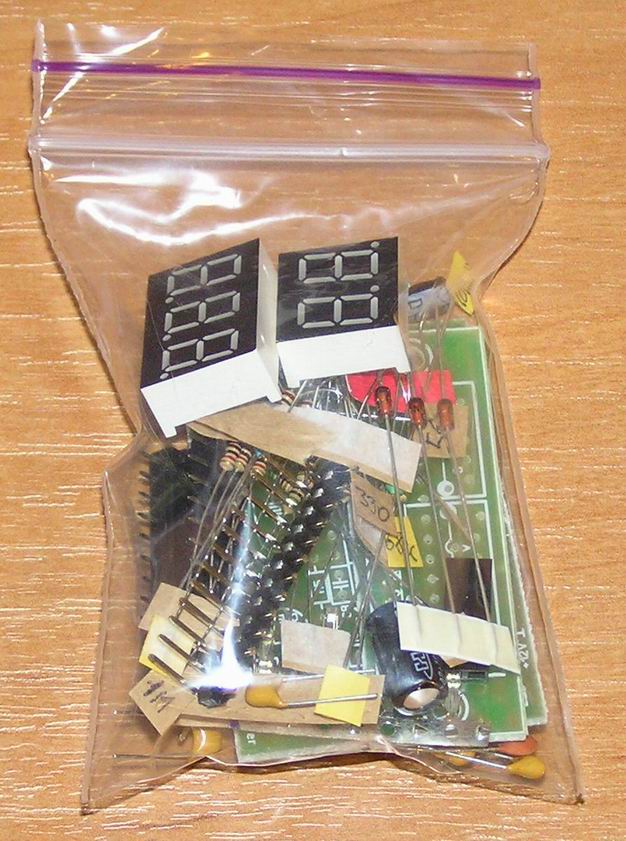

Ещё несколько иллюстраций к набору

[said-97]

Сергей Эдуардович, приветствую Вас и поздравляю С Новым Годом! Здоровья творческих успехов и мирного неба! Сергей Эдуардович, собираю частотомер/шкалу по авторской схеме та что по ссылке! Да собственно и ваша практически такая же! Вот возник вопрос по поводу стабилизатора напряжения . Для данной схемы хватит ли стабилизатора в маленьком корпусе тот что по току до 100ма как в вашем варианте, или лучше с запасом поставить ? Тот что под радиатор и ток на ампер. Потребление всей схемы небольшое но лишний раз может лучше перестраховаться?))) За ранее спасибо!!!

[US5MSQ]

С Новым Годом!
Хватит. Токопотребление при токоограничительных резисторах 1 кОм не превысит 35 мА.

[said-97]

С Новым Годом!
Хватит. Токопотребление при токоограничительных резисторах 1 кОм не превысит 35 мА.

Спасибо большое Вам! Еще раз С Новым Годом!

[said-97]

Сергей Эдуардович, здравствуйте ! Подскажите пожалуйста по поводу этой цифровой шкалы. Получится ли ее применить в трансиверах Темерева, без особых переделок? Интересуют трансиверы Аматор-160, АМАТОР-ЭМФ-У? Спасибо!

[US5MSQ]

Здравствуйте.
Насколько помню,это трансиверы на НЧ диапазоны ( т.е. не требуется оперативного переключения сложения/вычитания ПЧ) и с ПЧ 500 кГц? Да, эта ЦШ подойдёт

[said-97]

Здравствуйте.
Насколько помню,это трансиверы на НЧ диапазоны ( т.е. не требуется оперативного переключения сложения/вычитания ПЧ) и с ПЧ 500 кГц? Да, эта ЦШ подойдёт

Сергей Эдуардович, здравствуйте! Да ПЧ 500кГц и диапазоны 80-20 метров. Спасибо большое!

[US5MSQ]

Если будут не только НЧ диапазоны, но и 20м, то эта ЦШ не годится, т.к. в ней нет возможности оперативно изменять знак сложения/вычитания частоты ПЧ - только через кнопку, впрочем её можно вынести на переднюю панель и в ручную переключать режим учёта ПЧ - но это на любителя

[said-97]

Если будут не только НЧ диапазоны, но и 20м, то эта ЦШ не годится, т.к. в ней нет возможности оперативно изменять знак сложения/вычитания частоты ПЧ - только через кнопку, впрочем её можно вынести на переднюю панель и в ручную переключать режим учёта ПЧ - но это на любителя

Спасибо большое за подробный ответ! Про кнопку понравилось
