Китайский тестер батареек BT-168D. Простая доработка

У меня, как и у многих коллег, за годы эксплуатации многочисленных домашних гаджетов (пультов, мультиметров, часов и т.п.) скопилось много разных батареек (АА, ААА и типа Крона), бывших в употреблении и с разной степенью разряда. Когда число таких батареек достигает критического значения, подходит время для их отбраковки. Для быстрой оценки их степени пригодности многие просто измеряют мультиметром их напряжение на холостом ходу (фактически ЭДС) , а кто-то измеряет ток короткого замыкания, что весьма губительно для батареек. И то и другое испытание в общем-то бесполезны. поскольку не дают объективной картины состояния батарейки. По хорошему степень пригодности батарейки нужно оценивать при работе её под штатной нагрузкой: для Кроны – это порядка 10 мА, для 1,5-вольтовых батареек это 10 мА (пульты ДУ, часы и т.п.), 100 мА (мультиметры, тонометр и пр). Разумеется это можно сделать без всяких приспособлений, на «весу» подключая нагрузочный резистор соответствующего номинала и мультиметр, но несколько хлопотно и не удобно.

Китайские товарищи давно озадачились этом вопросом и на всем известном сайте Алиэкпресс предлагают несколько недорогих моделей тестером батареек. Я выбрал тестер батареек BT-168D с цифровой индикацией и вот на днях его получил.

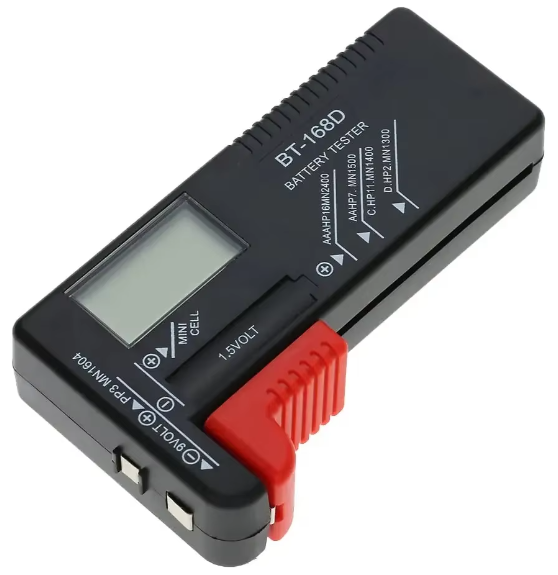

Тестер батареек BT-168D

Выглядит достаточно стильно, пользоваться удобно, измерение напряжение тоже достаточно точное. Запитывается тестер от измеряемой батарейки, что тоже очень удобно. Но… как оказалось, испытательный ток нагрузки батарейки Крона составляет всего лишь 1 мА, а 1,5-вольтовых батареек – примерно 3,5 мА – это вообще ни о чём! Поскольку это и не ЭДС и не напряжение под реальной нагрузкой. Значит будем дорабатывать!

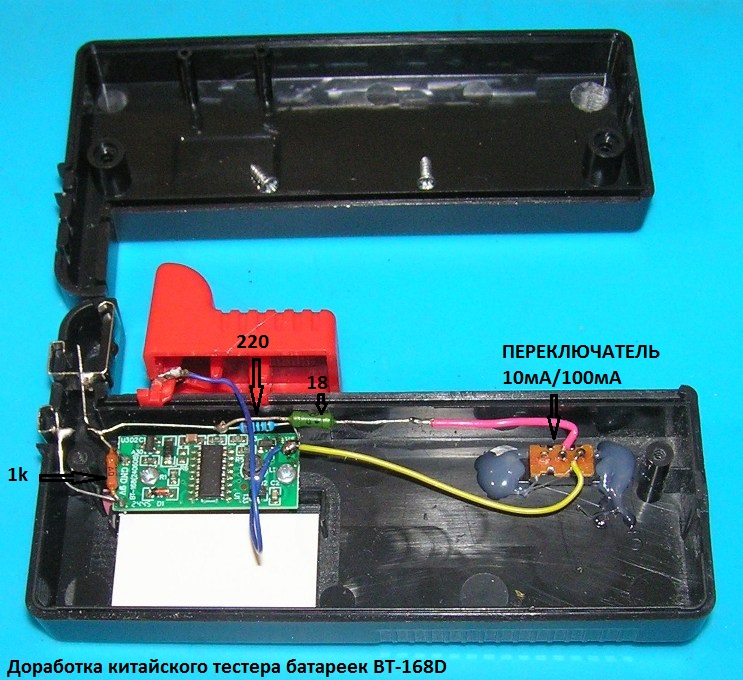

Доработка-тестера-батареек-BT-168D

Сняв крышку корпуса видим, что все детали тестера размещены на одной маленькой плате вольтметра, выполненного по типовой схеме на специализированной микросхеме с двумя цепями питания:

От контактов подключения Кроны через развязывающий диод напряжение питания напрямую подается на микросхему, т.е. 1 мА это и есть весь ток потребления вольтметра. Причём его работоспособность сохраняется при снижении напряжения питания вплоть до 3В, т.е. можно испытывать и литиевый аккумуляторы и батарейки.
От контактов подключения 1,5-вольтовых батареек напряжение питания подступает на повышающий DC-DC преобразователь и уже с него подаётся на вольтметр. Поэтому ток потребления изменяется от 3 до 4 мА в зависимости от остаточного напряжения батарейки

Требуемого тока нагрузки будем добиваться установкой дополнительных нагрузочных резисторов. Поскольку внутри корпуса достаточно свободного места для установки малогабаритного переключателя, то можно расширить возможности тестера переключая нагрузочные токи. Например, если поставить установил переключатель на 3 положения и 2 направления, то можно для разъёма Кроны (и литиевых аккумуляторов) выбрать 10, 100 и 500 мА, а для 1,5-вольтовых батареек 10, 50 и 200 мА или другие токи , какие вам будут интересны. Я установил переключатель на 2 положения и одно направление – какой попался под руку.

Все изменения выполнено навесным монтажом , показанном на фото выше.

Параллельно контактам подключения Кроны припаял резистор 1 кОм, что в сумме с током потребления вольтметра 1 мА дает при 9в ток нагрузки 10 мА. Параллельно контактам подключения 1,5-вольтовых батареек припаял резистор 220 Ом, что в сумме с током потребления вольтметра 3,2 мА дает при 1,5в ток нагрузки 10 мА. Для получения ток нагрузки 100 мА параллельно этому резистору 220 Ом переключателем подключается дополнительный резистор 18 Ом, добавляющий ещё 90 мА к нагрузке.

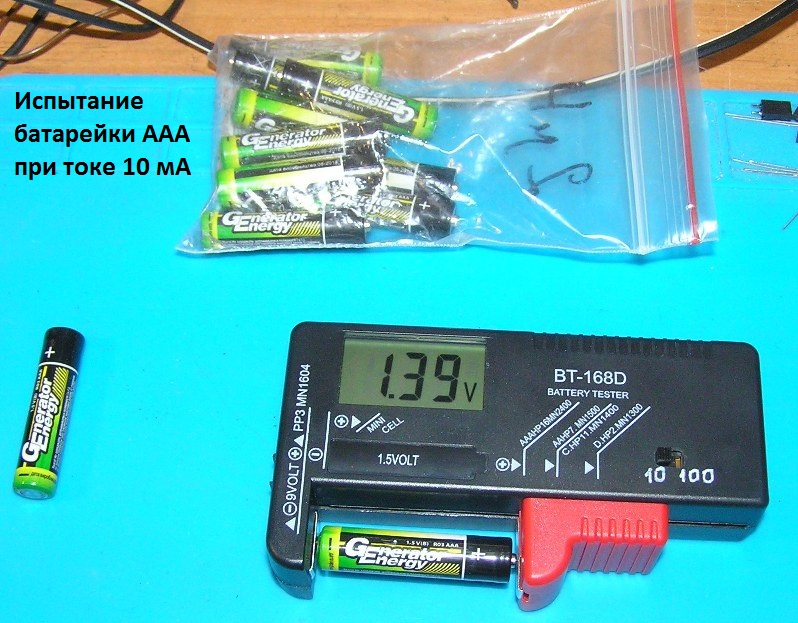

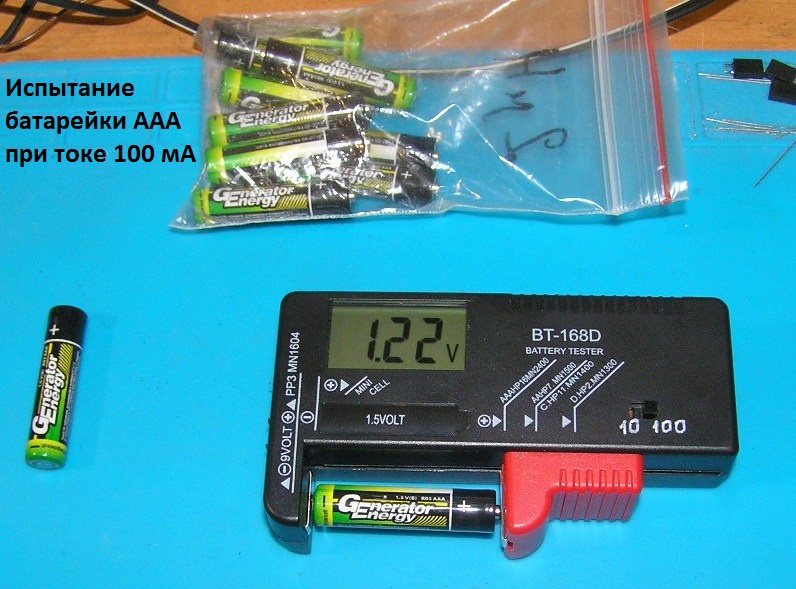

Вот теперь тестером стало удобно пользоваться и за считанные минуты я отсортировал два мешочка батареек на 4 категории – нормальные, для пультов ДУ, для «электросвечей» на основе джоуль-вора и совсем уж разряженные – на утилизацию.
