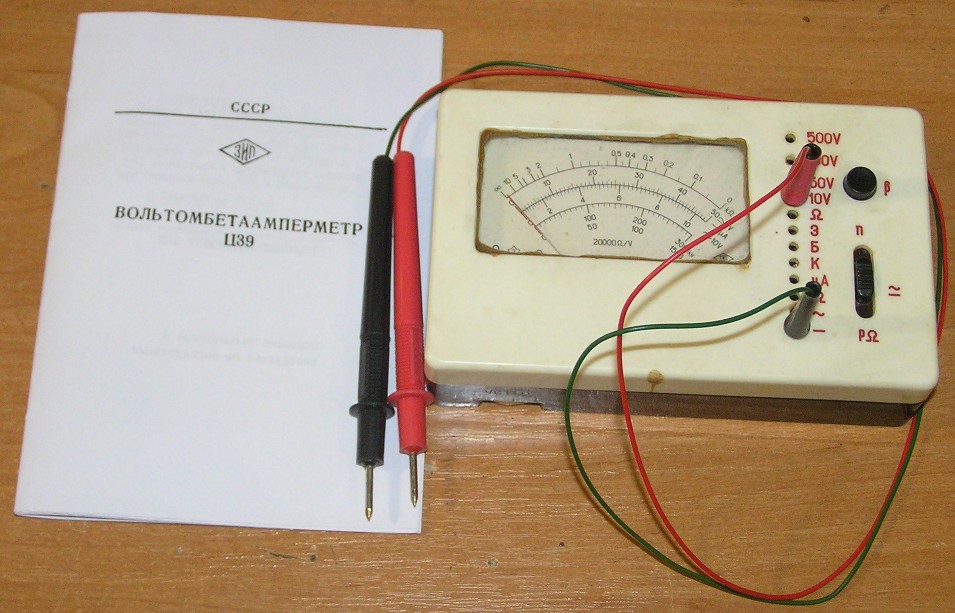

Комбинированный прибор «Ц-39» (вольтомбетаамперметр) с 1969 года выпускал Краснодарский «ЗИП». Прибор предназначен для измерения силы и напряжения постоянного тока, действующего значения напряжения переменного тока синусоидальной формы, сопротивления постоянному току, а также индикации параметров маломощных транзисторов по начальному току коллектора и коэффициенту усиления при заданных параметрах схем. В режимах омметра и измерителя параметров транзисторов используется  одна батарейка форм-фактора R10 (советское название- элемент 332). Габариты тестера 130 x 80 x 38 мм. Вес прибора не более 0,5 кГ. На задней крышке прибора отштампован ценник 25 рублей.

Ц-39

Конструктивно прибор выполнен очень добротно,  из качественных комплектующих, в  крепком карболитовом  корпусе. Все винтики закручиваются в бронзовые втулки. Посеребрены контакты разъема для подключения щупов, площадки переключателя, и даже посеребрены все печатные проводники. В ответственных узлах используются  прецизионные однопроцентные резисторы.

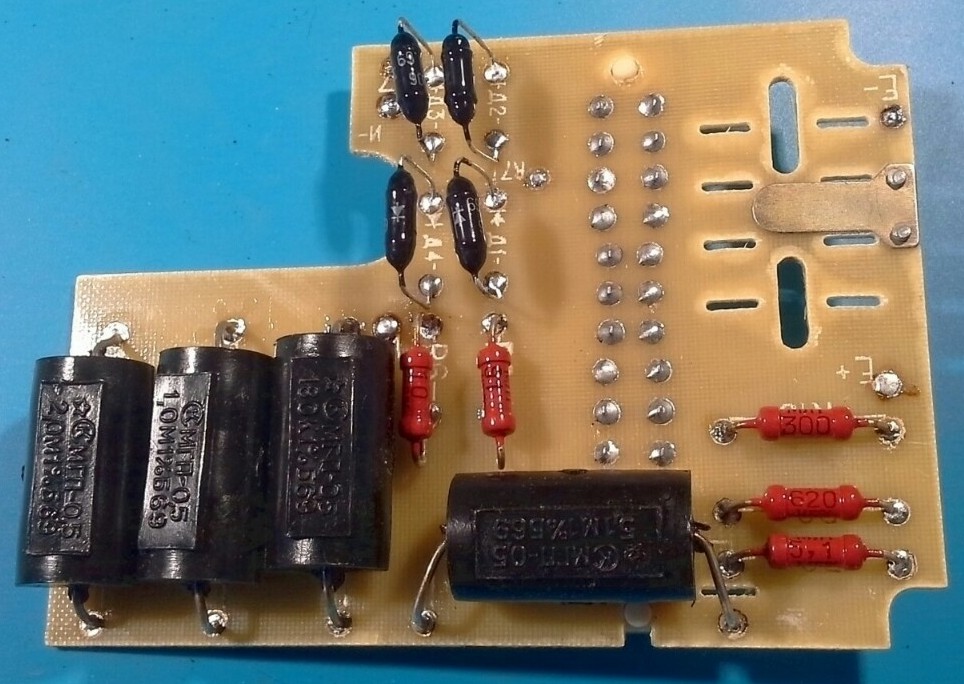

Нижняя сторона платы

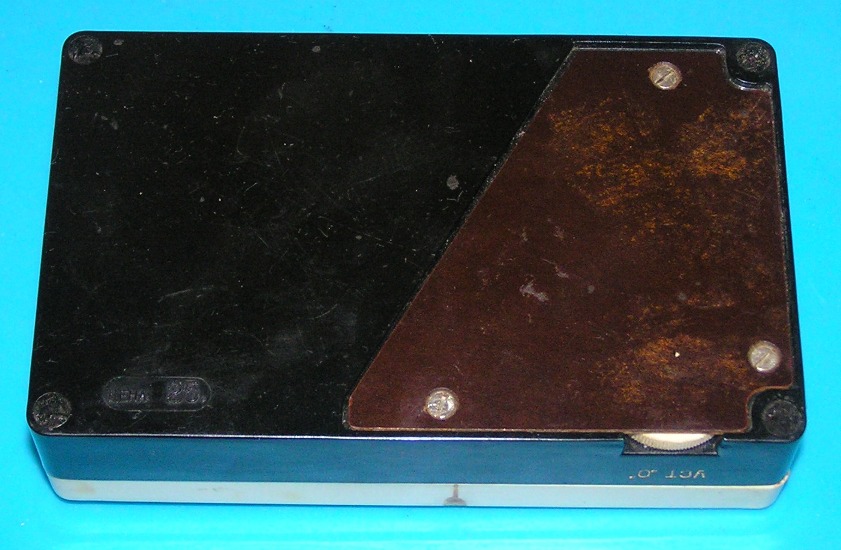

Фото не моё, найденное на просторах интернета. Я поленился разбирать прибор полностью. Батарейный отсек закрывается текстолитовой крышкой.

Ц-39_

Внешнего винта коррекции «уст. 0» нет. Регулировка положения стрелки производится при снятии верхней крышки. Стрелка хорошо сбалансирована, так что на практике потребность в такой регулировке возникает очень редко.

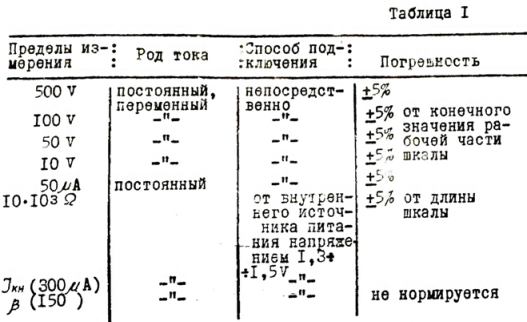

Пределы измерений и основные погрешности  указаны в таблице 1:

таблица 1

Благодаря чувствительной измерительной головке (50 мкА) тестер при измерении напряжения постоянного и переменного тока имеет высокое входное сопротивление 20кОм/В.  Омметр работает только на одном пределе, но  имеет удобный для практики ремонта  диапазон:  50 Ом — 10 кОм. Это самая маленькая, «карманного» размера, Цэшка времён СССР была мечтой многих телерадиомастеров тех лет.

Мой экземпляр 1969 года выпуска. Достался мне в хорошем  косметическом состоянии, но в полурабочем состоянии, без родных щупов и документации. Щупы я изготовил самодельные. Здесь хорошо подошли, как родные, посеребрённые штекеры диаметром 1,6 мм от какой-то старой советской контрольно-измерительной аппаратуры. Инструкцию нашёл в интернете и распечатал на лазерном принтере в виде книжечки.

Пришло время разобраться с нестабильной работой прибора. Причиной оказались традиционные «старческие болячки» — сильное окисление всех посеребрённых контактов и измерительных и на переключателе режимов.

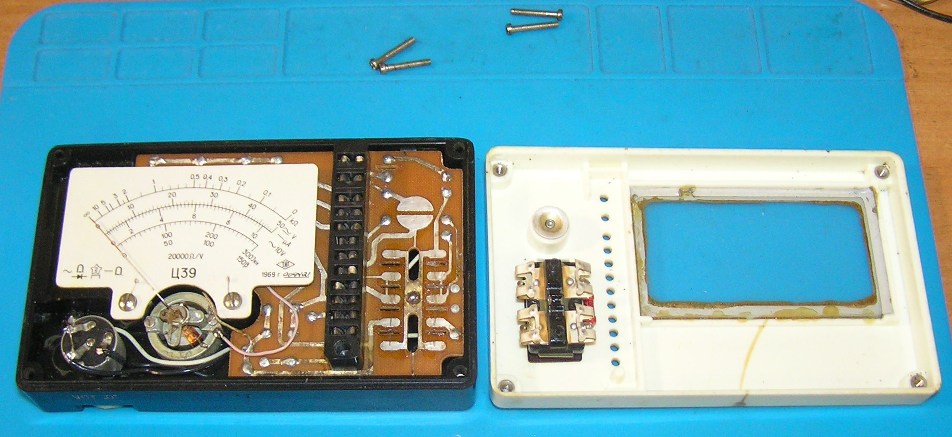

Вид-внутри

В батарейном отсеке контакты были покрыты зеленой «плесенью». После проведения профилактики (чистка и смазка всех контактов) прибор заработал как молодой.

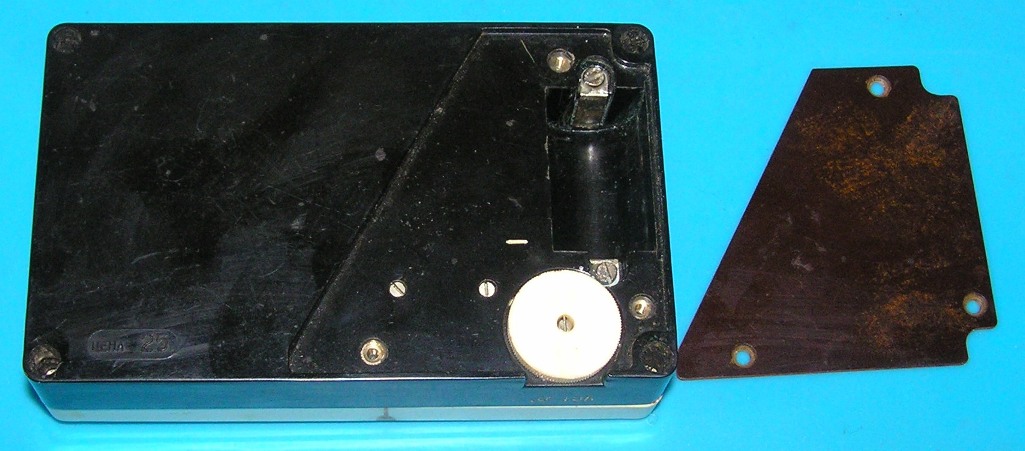

Вид-батарейного-отсека

Погрешность на всех пределах измерения напряжений (постоянных и переменных) сопротивлений  не превышает 2.5%. А вот при измерении «беты» транзисторов (коэффициент усиления по току) погрешность (по сравнению с показаниями транзистор-тестера) достигает 2-3 раз, что в общем-то  неудивительно, поскольку «бетту» прибор измеряет при подаче тока базы всего 2 мкА. У исправных  германиевых транзисторов обратный ток коллектора имеет ток же порядок (от 1 мкА у ВЧ до 3-5 мкА) у НЧ транзисторов. Поэтому суммарный открывающий ток базы будет в  от 3 до 7 мкА и, соответственно, показания будут завышены в те же 2-3 раза. Ну и шут с ними, германиевые транзисторами, будем измерять кремниевые. Но и здесь засада – в тестере Ц-39 максимальный ток коллектора не может быть больше 300 мкА, а реально ещё меньше. Например, при «бетте»=50 (это очень хорошее усиление для транзисторов тех лет) ток коллектора будет  равен 50*2мкА=100 мкА. А при таких малых токах усиление по току кремниевых транзисторов тех годов (КТ306, КТ312, КТ315 и т.п.)сильно, иногда  разы, уменьшается. Т.о. и здесь Ц-39 показывает «температуру на Луне». Впрочем , в инструкции указано, что погрешность измерения «беты» не нормирована.   Не знаю, чем руководствовались разработчики, вводя такой  режим измерения. Может в те годы сама возможность по-быстрому оценить, пусть и очень грубо, усилительные возможности транзистора, была сильно востребованной.

Документацию на вольтомбетаамперметр Ц-39 можно скачать на форуме. Там же можно и обсудить и саму статью и прибор.
