Тестовый стенд КФ US5MSQ

[US5MSQ]

Конечно, режимы выставляются без входного сигнала, на х.х.
Возможно внешние наводки на высокоомный вход мешают, можно временно посадить затвор на землю - непосредственно или через низкоомный резистор, например 4,7 кОм.

[morse]

Повесил резистор на затвор! напряжение выстовленно правильно! значит схема работает! но почему тогда большое затухание на фильтре? пробывал разные фильтры!

[US5MSQ]

Какая индуктивность обмоток у ЭМФа?

[morse]

167.8uH и 147.8uH ! Сергей подскажите пожалуйста формулу расчета если такая имеется

[US5MSQ]

Всё подробно описано здесь http://us5msq.com.ua/prostye-supergeter ... nzistorax/

[morse]

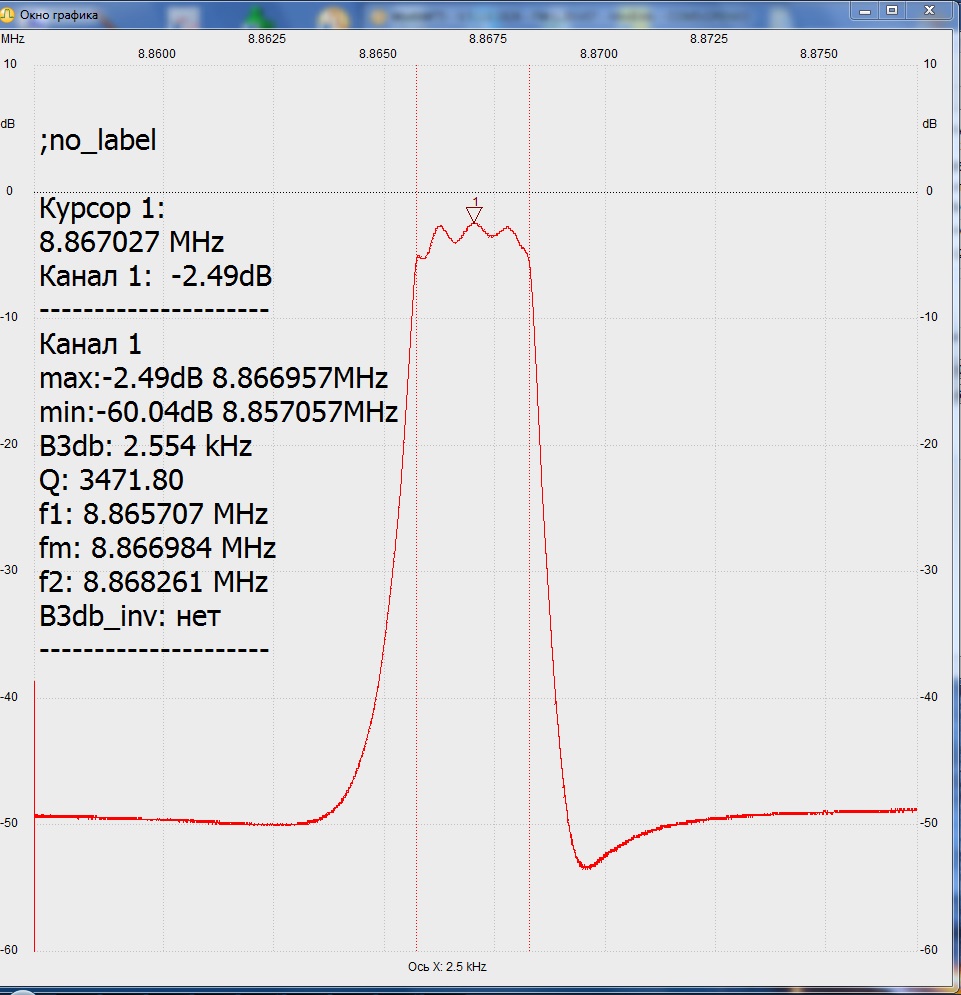

Друзья оцените мой первый ужасный АЧХ КФ 8865
все измерил все отколибровал все расчитал программой и всех достал на соседнем форуме

[US5MSQ]

Здравствуйте.
Почему-же ужасный?
АЧХ почти в полном соответствии с заданными Вами параметрами (с учётом погрешности измерений параметров кварцев и разброса ёмкостей реальных конденсаторов). Задали неравномерность в полосе 3 дБ, фактически её и получили...
Вам же уже давали ссылку на мои рекомендации по расчёту и изготовлению КФ http://us5msq.com.ua/forum/viewtopic.ph ... =190#p3164
- Вы почему-то их упорно игнорируете
Приведу их ещё раз, с дополненные комментариями

Последовательность действий по изготовлению КФ:
1. Собираем тестовый генератор для определения параметров кварцев из Helpa к программе (см. приложение)
2. Измерителем емкости измеряем емкость конденсаторов С1 и С2 и емкость Сsw*, причём последнюю (между землёй и контактом кварцевой панельки при разомкнутом переключателе SW) важно измерить непосредственно на макете, чтобы учесть емкость монтажа. Измеренные значения емкости вносим в ячейки на вкладке определения параметров кварца.
3. Сортируем кварцы по минимальному разбросу частоты генерации при замкнутом переключателе SW с максимальным разрешением по частоте (желательно не хуже 10 Гц). Для получения хорошей АЧХ SSB фильтра максимальный разброс в отобранной группе не должен превышать 100 Гц**.
4. Среднее значение частот генерации при замкнутом м разомкнутом переключателе SW вносим в соответствующий ячейки и получаем индуктивность, емкость и частоту последовательного резонанса кварца, которые затем вносим в ячейки расчёта кварцевого фильтра.
5. Так при расчёте нам понадобится параллельная емкость Ср, которую можно измерить непосредственно измерителем LC - разумеется, если он позволяет измерять достаточно точно единицы пФ. Если такой возможности нет, то просто вбиваем для "лодочек" примерно 3-3,5пФ, для высоких корпусов HC-49U- примерно 4,5-5 пф.
6. Теперь можно перейти непосредственно к расчёту КФ: в соответствующей закладке выбираем порядок КФ (число кварцев), задаем желаемую (с небольшим запасом в 100-200 Гц, т.к. реальная получается на 100-200ц уже расчетной) полосу пропускания и допустимую неравномерность в полосе пропускания (рекомендую 0,5 дБ). В результате получаем значения всех емкостей фильтра по типовой схеме, приведённой в Helpe, его расчётную АЧХ и величину оптимального сопротивления.
7. При монтаже фильтра в центре ставим кварцы из отобранной группы с минимальной частотой, а далее симметрично по обе стороны остальные, по нарастающей частоте. емкости подбираем с точностью не хуже 5 % от расчётной величины за вычетом емкости монтажа (примерно 1,5-2 пФ)***.
Вуаля - фильтр готов!
*- Имеется в виду, что надо измерить реальную емкость между общим проводом и контактом подключения кварца, которая состоит из обозначенной на схеме Csw и монтажной, причём величина последней может быть существенной - например в моем стенде при установленной Csw=47 пФ, измеренная емкость составила 53 пФ - именно это значения и нужно вставить в ячейку Csw по расчёту параметров кварцев. Тогда точность расчёта параметров кварца будет выше и, соответственно, будет точнее расчёт КФ.
** - Как известно даже в кварцевом генераторе из-за самопрогрева при включении существует выбег частоты. На таких частотах он сравнительно небольшой (не более 150 Гц) и длится до 10-20 минут, причём его основная часть (до 50-70% изменений) приходится на первую минуту. Для повышения точности измерений отсчёт частоты нужно делать не раньше, чем через минуту после включения, причём для всех кварцев этот промежуток времени должен быть примерно одинаков.
*** - Здесь можно обойтись без фанатизма: так если требуемые значения близки к стандартным номиналам 5% ряда (100 и 390 пФ), то выбирать их,А если требуемое значение находится примерно посередине между соседними стандартными номиналами, к примеру Вам нужна емкость 80,8-1,5 (емкость монтажа)=79,3 пФ, то её можно составить из двух: 75+4,3 пФ

[morse]

Здравствуйте.

- Вы почему-то их упорно игнорируете

Сергей Эдуардович! я все прочитал 2 раза)) ну все равно пока туго)) так что практика к тиории всегда приветствуется! а так спасибо вам что не отказываите и помогаите! сейчас мужика в 30 лет уже не чем же не удивиш и мало кто таким занимается!)) а я вот будто заново родился)

[rk3qj]

Чемможно заменить J310/
купил на рынке впаял ,нехватает 1 ком сопротивления для режима 4-5 вольт.Исток сток звонятся накоротко.Так должно быть или нет.Есть кп 302.

[US5MSQ]

Здравствуйте.
Сопротивление сток/исток полевого транзистора и должно звониться. но не накоротко. его величина у J310 лбыть порядка десятков Ом.
Просто подберите стоковый резистор до получения требуемого напряжения
