Продам частотомер (цифровую шкалу) FCx1234 на ATtiny2313

[US5MSQ]

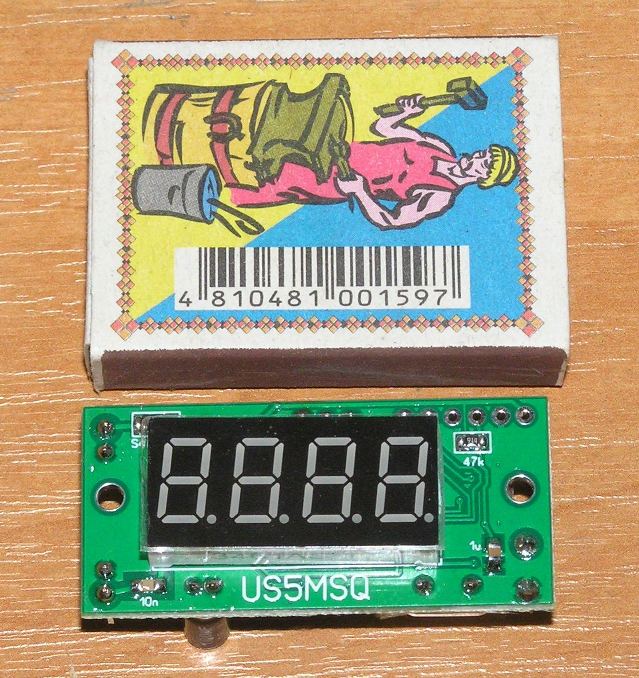

Этот миниатюрный одноплатный и экономичный частотомер (ЧТМ) предназначен для измерения частоты в широких пределах от единиц Гц до 9,5 МГц и работы в качестве цифровой шкалы приёмников прямого преобразования, работающих на гармониках (1, 2, 3 и 4) гетеродина. Например
1.Двухдиапазонный (80 и 40м) громкоговорящий ППП RX4080DC_Ge на германиевых транзисторах https://us5msq.com.ua/gromkogovoryashhi ... nzistorax/ работает на 2 гармонике ГПД
2. Простой трехдиапазонный ППП https://us5msq.com.ua/prostoj-trexdiapazonnyj-ppp/ работает на 1,2 и 3 гармониках ГПД
3. Популярный ППП BLU-CW 80, 40 и 20 метров http://lpistor.chez-alice.fr/rx3bds.htm выпускаемый в виде набора ППП «Мария», работает на 1,2 и 4 гармониках.

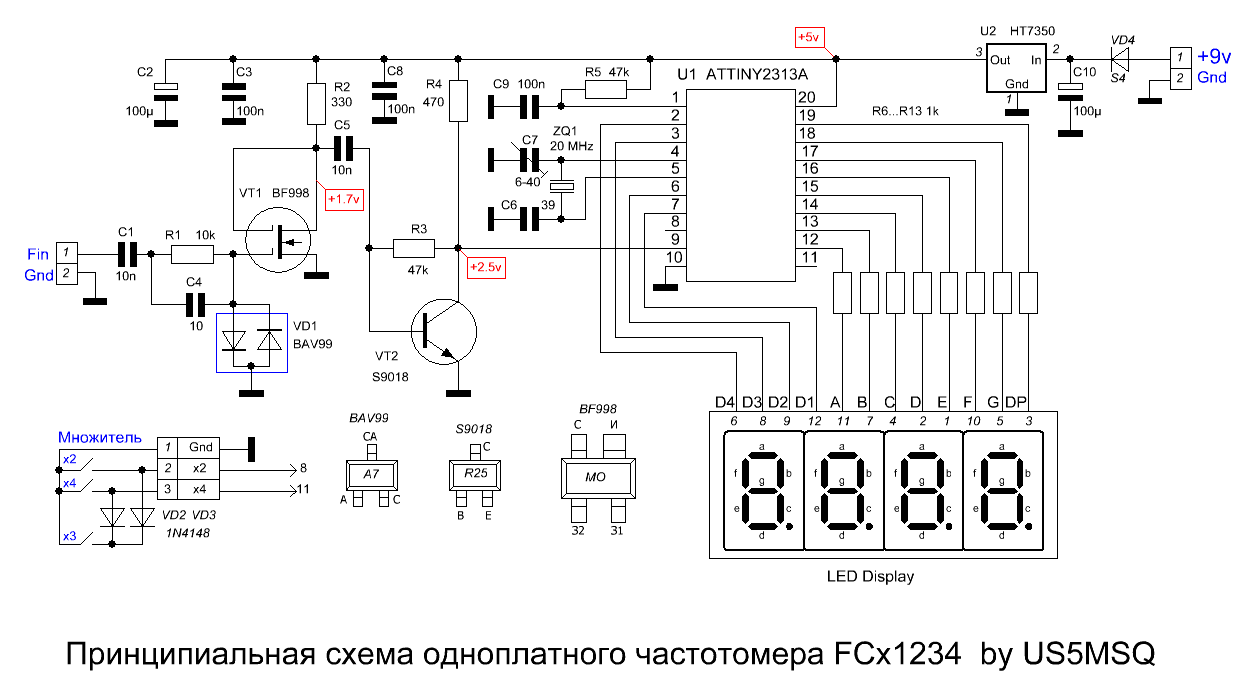

Для этого в частотомере FCx1234 предусмотрена возможность включения программного умножения результатов измерений в 2, 3 и 4 раза. Переключение программного множителя показаний производится диапазонным переключателем диапазонов приемника путем замыкания на общий провод соответствующих контактов платы: для включения умножение на 2 - контакт 2х, для включения умножение на 4 - контакт 4х, а для включения умножение на 3 требуется одновременное, например как показано на схеме - через развязывающие диоды VD2 и VD3, замыкание на общий провод контактов х2 и х4.

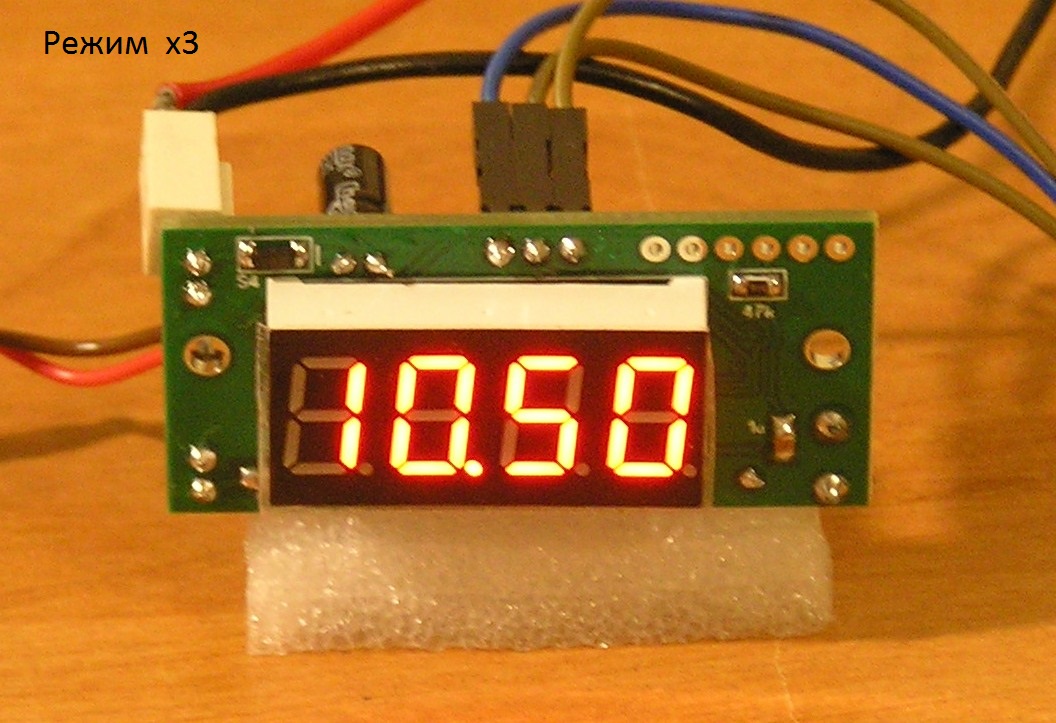

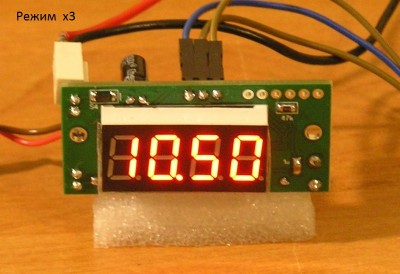

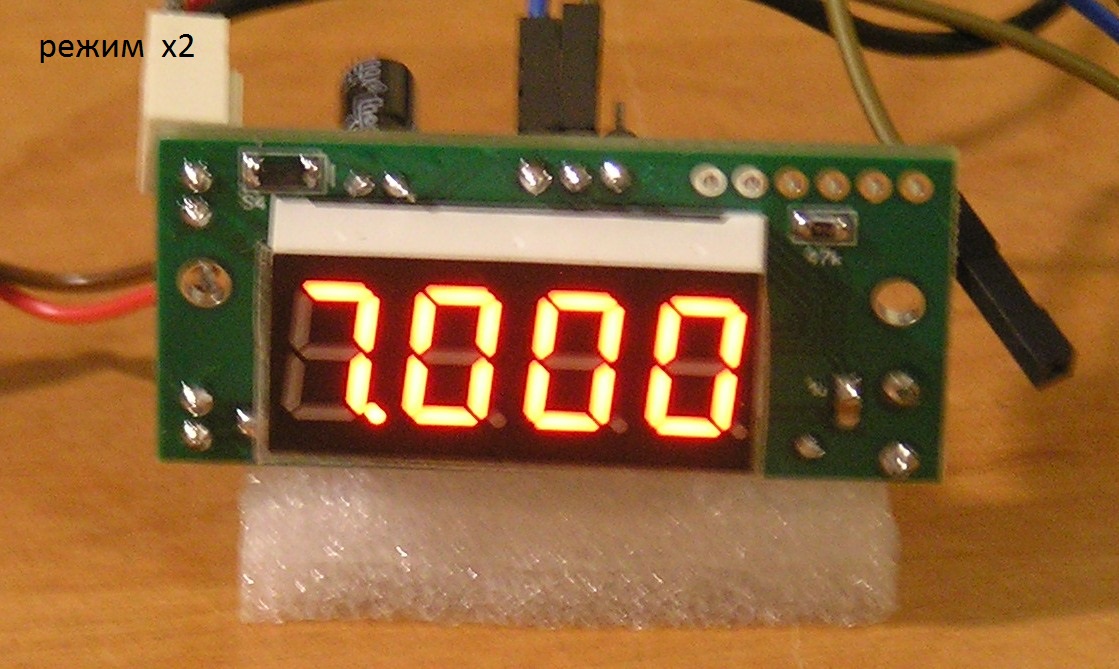

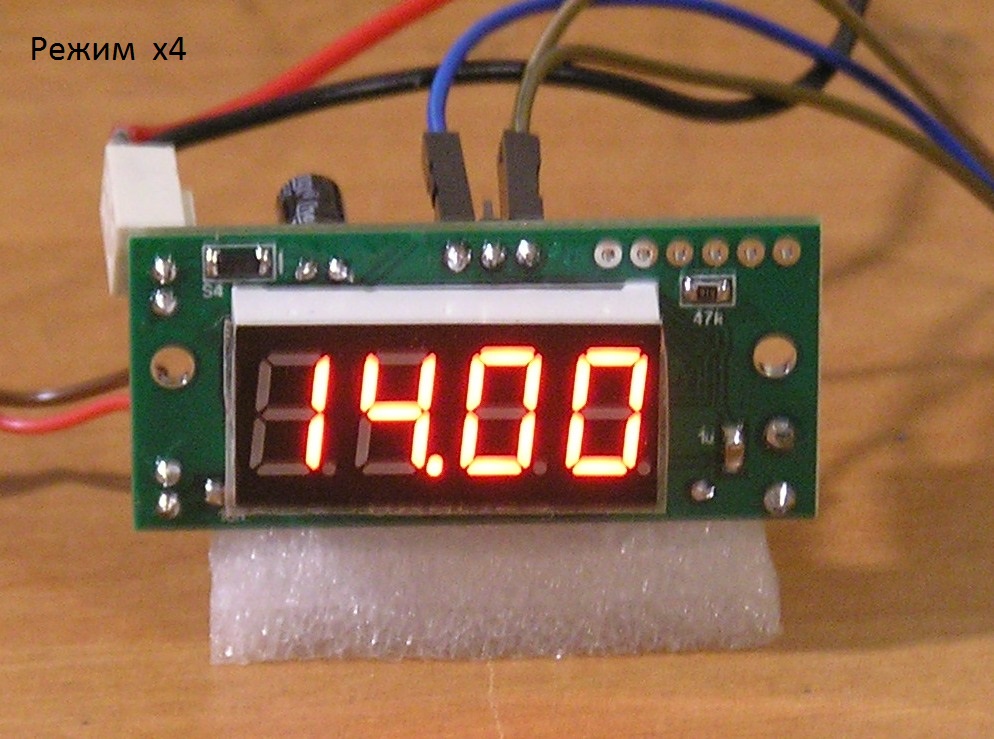

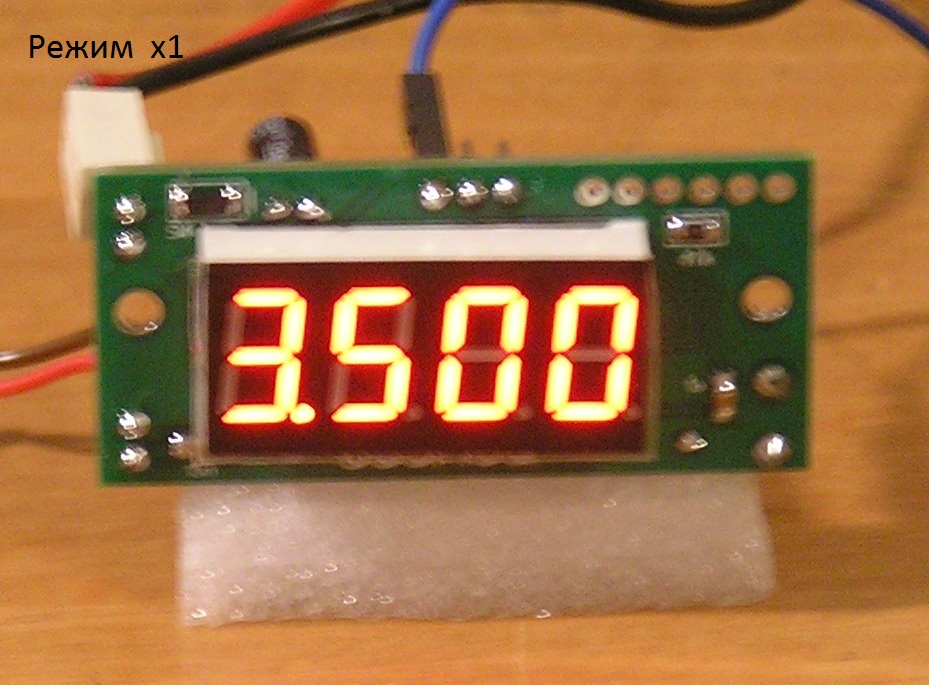

В качестве примеры работы ЦШ на фото ниже показаны все режимы умножения при входной частоте 3,5 МГц

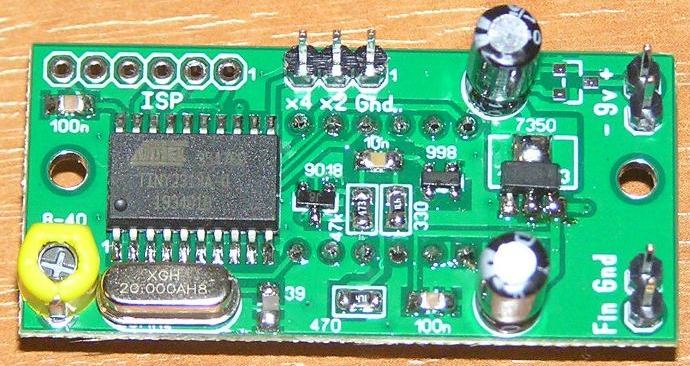

ЧТМ реализован на микроконтроллере ATtiny2313. Он позволяет измерять частоты до 9,5 МГц в 4-х автоматически выбираемых диапазонах. Нижний диапазон имеет разрешение 1 Гц. Для отображения используется 4-разрядный светодиодный дисплей. Диапазон измерения и, соответственно, период измерения переключается автоматически, что обеспечивает максимальную точность измерения. Мигающая десятичная точка на индикаторе указывает на измерение частоты в килогерцах, а постоянно светящаяся точка указывает на измерение частоты в мегагерцах.
Диапазон 1 ... макс. 9,999 кГц, разрешение при 1 Гц.
Диапазон 2 ... макс. 99,99 кГц, разрешение при 10 Гц.
Диапазон 3 ... макс. 999,9 кГц, разрешение при 100 Гц.
Диапазон 4 ... макс 9999 кГц, разрешение на 1 кГц.

Возможны 2 варианта выполнения входного усилителя –формирователя:
- ВЧ с высокой чувствительностью, большим входным сопротивлением и диапазоном рабочих частот от 100 кГц до 9,5 МГц для работы в качестве цифровой шкалы приёмников прямого преобразования
- НЧ с диапазоном рабочих частот диапазон измерений от 10 Гц до 1 МГц (в принципе он измеряет и до 9,5 МГц, но чувствительность на верхних частотах снижается до 250-300 мВэфф) для работы в качестве цифровой шкалы низкочастотных генераторов, например такого: viewtopic.php?f=23&t=416

Технические характеристики:
 Напряжение питания однополярное +6…+9 В
 Потребляемый ток, не более 50 мА
 Диапазон измеряемых частот 10 кГц-9,5 МГц*
 Минимальный уровень входного сигнала <30…50 мВ
 Входное сопротивление, не менее 2 Мом**
 Входная ёмкость, не более 10 пФ
 Высота цифр 9 мм (0,36”)
 Размер панели индикатора 37,6х18,6 мм
 Цвет индикаторов красный
 Размер платы: 49,6(Ш)х23,4(В)х18(Г) мм
* Для НЧ варианта ЦШ диапазон измеряемых частот 10 Гц-9,5 МГц
** Для НЧ варианта ЦШ входное сопротивление, не менее 1 кОм

частотомер (цифровая шкала) FCx1234 поставляется в виде собранной и настроенной платы, его цена 490 грн.

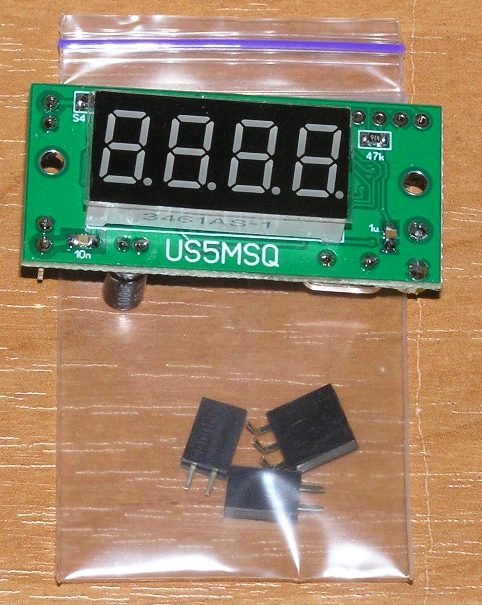

В комплект поставки входят разъёмы для внешних подключений и инструкция по эксплуатации.
При заказе нужно выбрать желаемый вариант исполнения ЦШ: ВЧ или НЧ.

Отправка синтезатора производится не позднее 48 часов после предоплаты - только по территории Украины Новой почтой.
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com
