Ivan_Ivanov, - для ЛУТ зеркалить нужно?
И, если не в тягость, - фото собранной платы выложите, плиз...

[Ivan_Ivanov]

Ivan_Ivanov, - для ЛУТ зеркалить нужно?
И, если не в тягость, - фото собранной платы выложите, плиз...

Зеркалить не нужно, печатайте как есть.

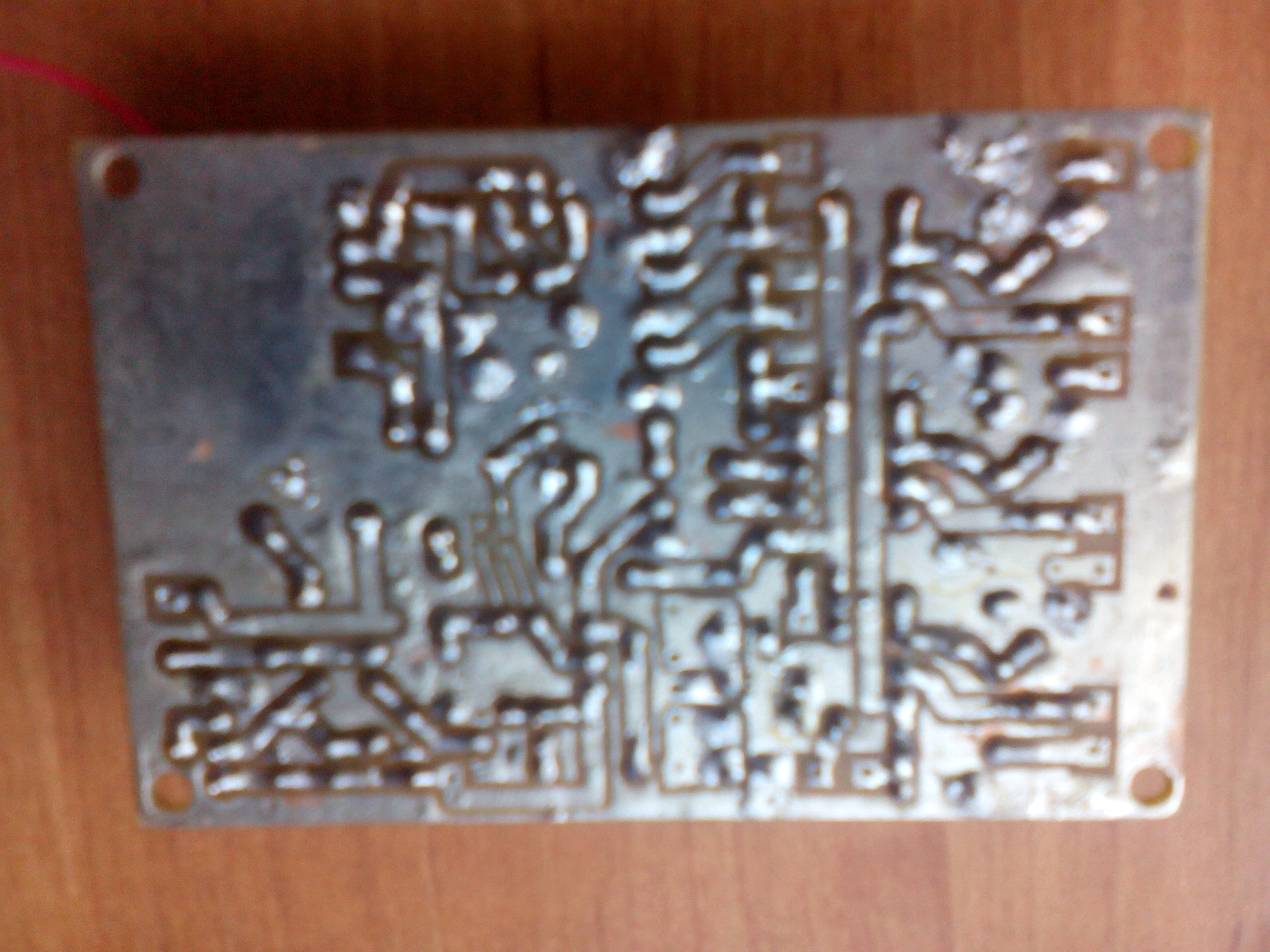

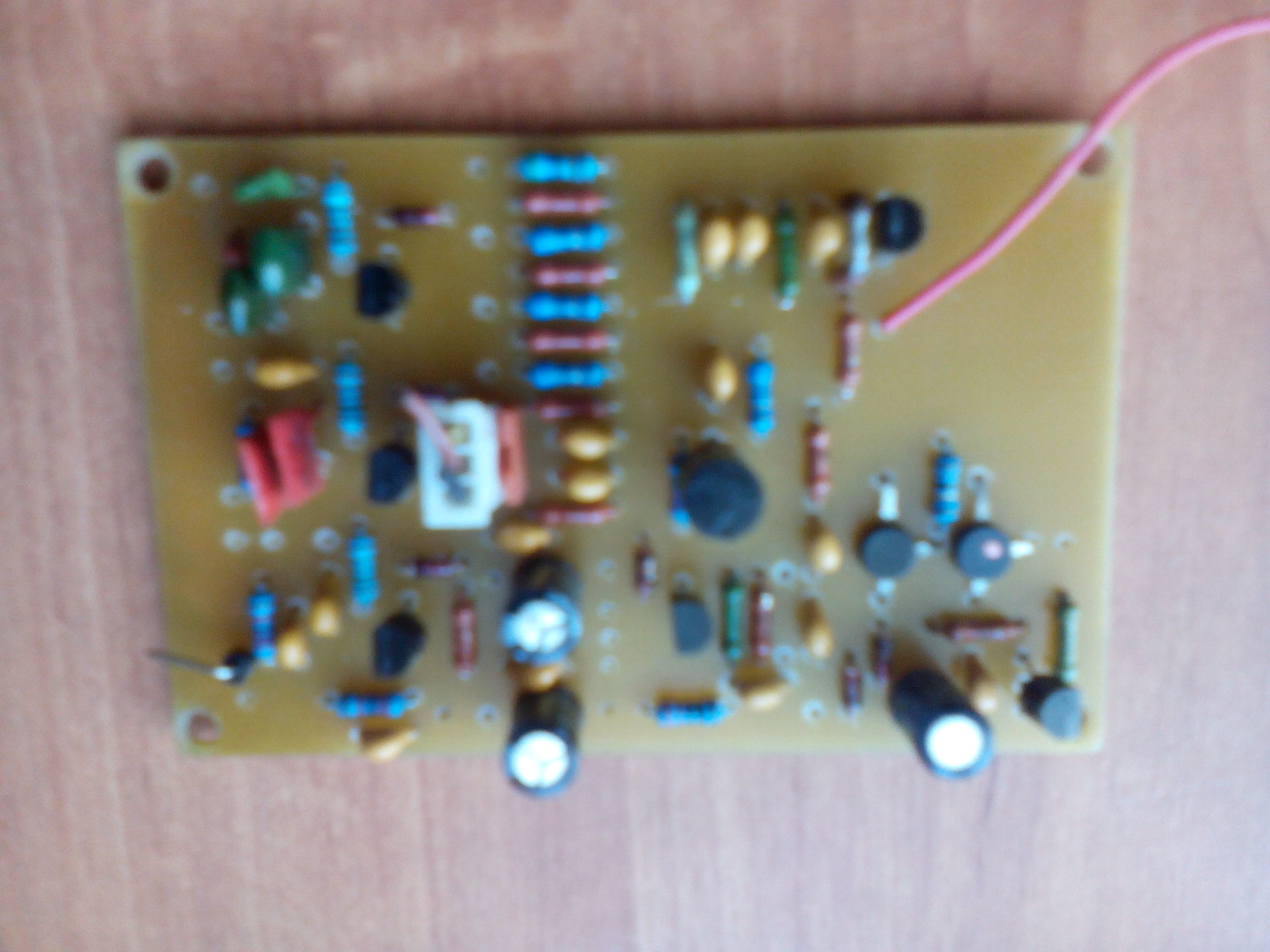

Фотографии пока только такие, будет нормальная камера, пересниму.

[Boris]

Моё сугубо личное ИМХО.
Чтобы получить из Радиотестера очень приличный прибор, значительное количество компонентов следует смонтировать навесным монтажом прямо на контактах переключателей, с самой минимальной длинной проводников.
Конкретно - контурные катушки и конденсаторы, транзисторы VT1, VT2, резисторы аттенюатора, а сам аттенюатор экранировать , как минимум запаять в консервной банке, чтобы избежать просачивание сигнала непосредственно на выход ВЧ.
Весь аппарат также следует экранировать. Эти меры кардинально уменьшат паразитные ёмкости и индуктивности, влияние всяческих наводок извне.
Иногда печатный монтаж бывает во вред, тут как раз такой случай.

[Ivan_Ivanov]

Моё сугубо личное ИМХО.
Чтобы получить из Радиотестера очень приличный прибор, значительное количество компонентов следует смонтировать навесным монтажом прямо на контактах переключателей, с самой минимальной длинной проводников.
Конкретно - контурные катушки и конденсаторы, транзисторы VT1, VT2, резисторы аттенюатора, а сам аттенюатор экранировать , как минимум запаять в консервной банке, чтобы избежать просачивание сигнала непосредственно на выход ВЧ.
Весь аппарат также следует экранировать. Эти меры кардинально уменьшат паразитные ёмкости и индуктивности, влияние всяческих наводок извне.
Иногда печатный монтаж бывает во вред, тут как раз такой случай.

Согласен на все 100%. С платой конечно вышло не по фэньшую. Но что сделано то сделано.
Сейчас жду галетники из Китая и соображаю, как сделать металлический корпусок.
Металл есть, а вот как всё расположить внутри, пока не сообразил. Ну как быть с КПЕ, отдельная тема.

[UT4UUB]

Доброго времени суток всем присутствую́щим, и персонально Сергею Эдуардовичу!
Дико извиняюсь за идиотский вопрос, но.. Где можно почитать об обсуждаемой схеме? В смысле описание её, возможно, есть авторская разводка ПП.. А может, и набор, или заводские платы...

[US5MSQ]

Здравствуйте.
Это был давно начатый. но, к сожалению, так и не законченный проект, так что ни описания не чертежей нет...
