Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[DTRDen]

Добился таки генерации. Всему виной оказался транзистор с Алиэкспрес. (скупой платит дважды...)
Сергей Эдуардович. У меня вопрос по настройке опорного генератора.
У вас в мануале указано что переменное напряжение должно быть 0,7Вэфф (+-0,03В).
+-0,03В это амплитуда синусоиды? Просто я могу только осциллографом посмотреть.
И подскажите пожалуйста, как измерить "Вэфф"
Заранее спасибо.

[US5MSQ]

Здравствуйте.
0,7Вэфф=1В амплитуды=2В от пика до пика (Up-p)
Гугл в помощь

[AnderSAT]

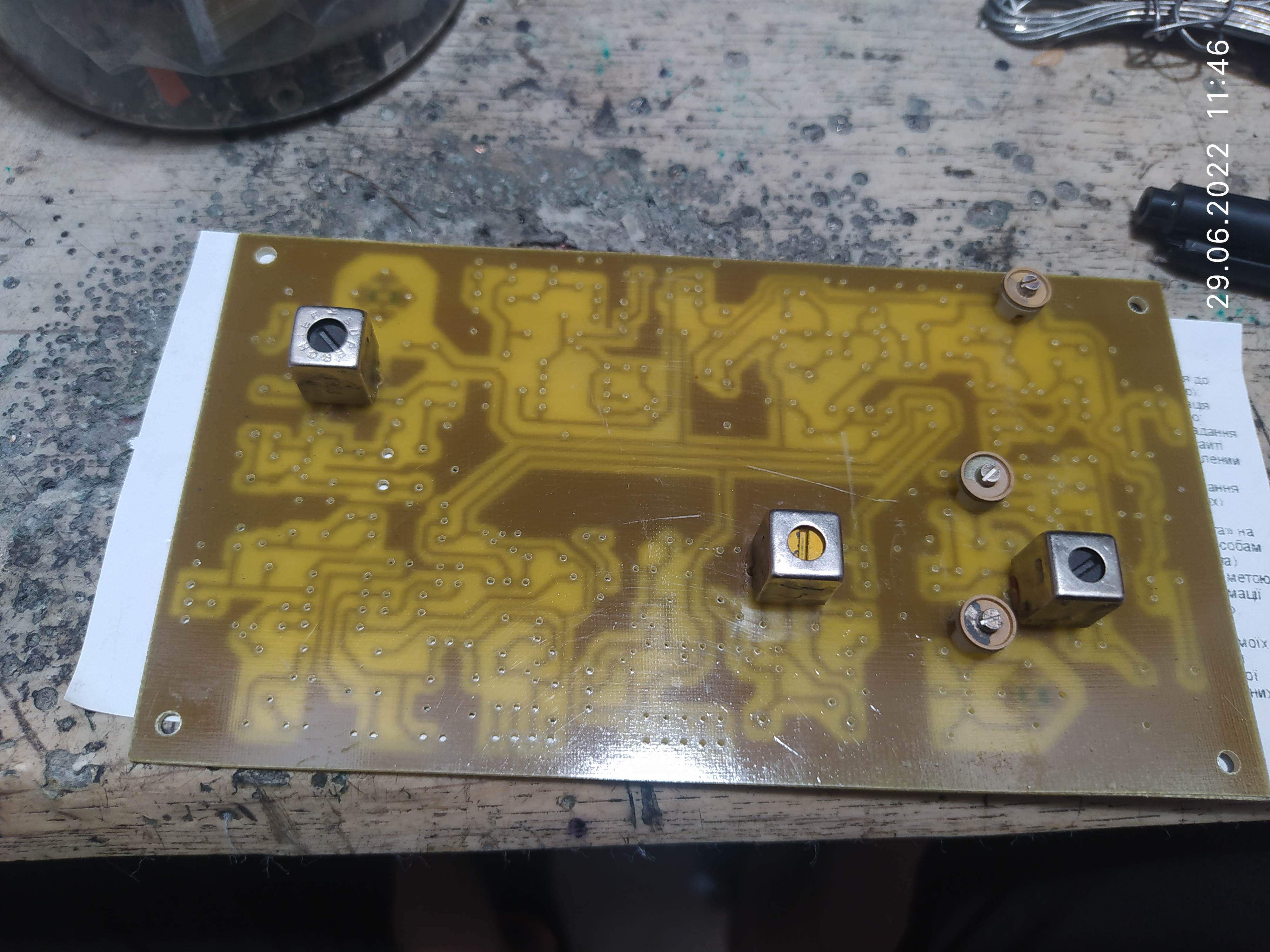

Доброго дня. Так як чисту плату основного тракту трансівера RadioN купити неможливо, то рішив спробувати спаяти на саморобній. Виникли деякі питання по трансформаторам. Намотав їх на ферритах 2000НМ 17.5х8х5 .Інших не маю

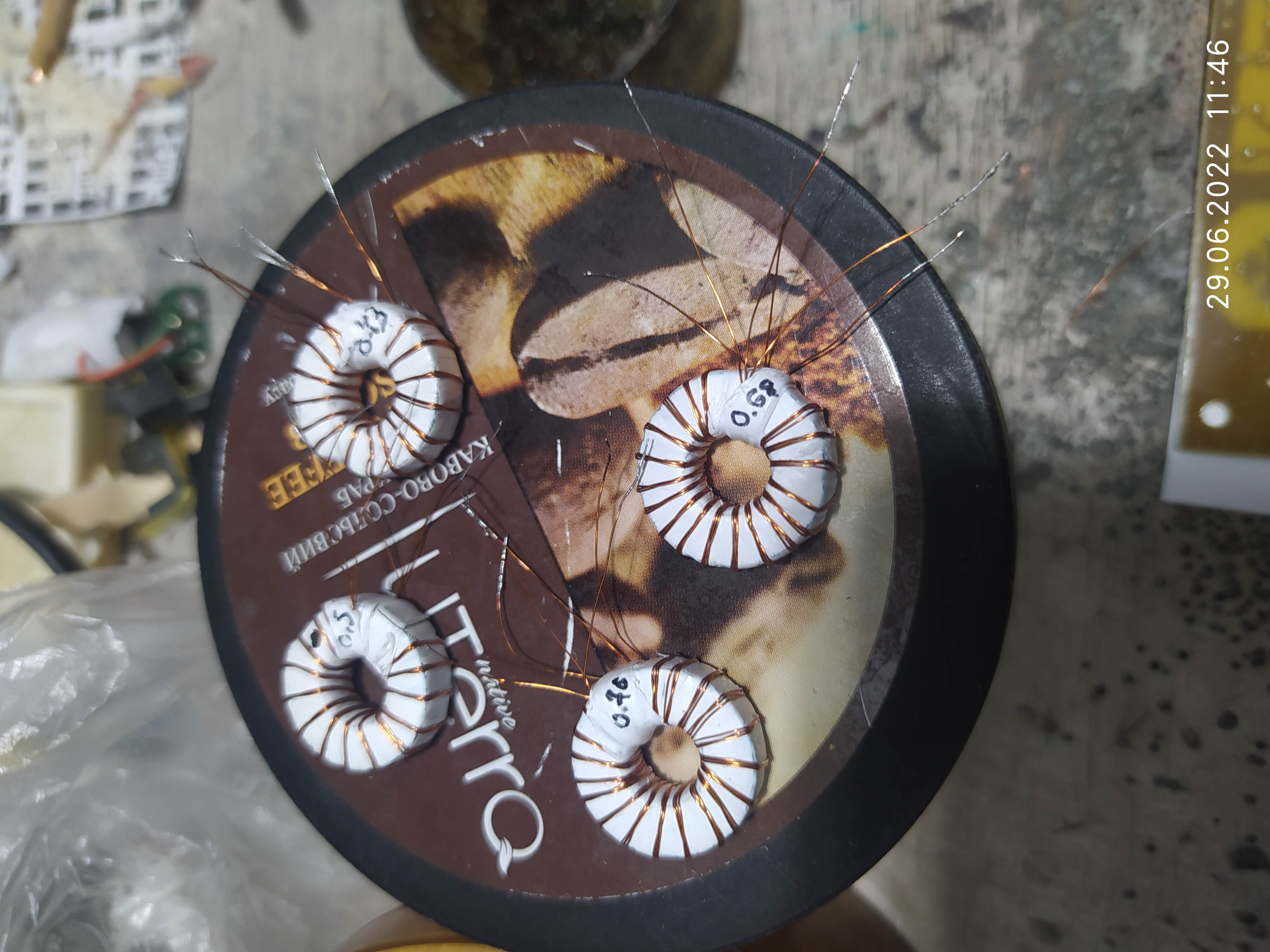

.Трансформатори Т1 і Т2 по 15 витків, Т3 і Т4 по 19 витків. Індуктивність по Транзитнстеру получилась 0.43 , 0.56 , 0.68 , 0.76 Мілігенрі. Підійдуть ці трансформатори, чи потрібно зменшувати кількість витків?

[AnderSAT]

Фото

[US5MSQ]

Здравствуйте.
Мне жаль, но поставок новых плат нет и похоже, не скоро появятся, так что вынужден был небольшой имеющийся запас оставить для комплектации только полных наборов.
А у Вас всё отлично получается. Ваши трансформаторы будут нормально работать и без без переделки.

[AnderSAT]

Дякую за відповідь автору. Якщо будуть ще питання( а вони обовязково будуть), можна до вас звертатися через форум за консультаціями?

[US5MSQ]

Обращайтесь. Постараюсь помочь. Но, дабы не повторяться, рекомендую прочитать этот форум, т.к. многие вопросы уже обсуждались.

[AnderSAT]

І питання по приладам. Чи є смисл купляти б.у частотомір типу "частотомер профи lcd" для налаштувань різних плат і т.д. Так як не маю ніякого. В ньом ніби непогана погрішність вимірювань.

[US5MSQ]

Если собираетесь изготовлять и налаживать приемно-передающую аппаратуру, то частотомер или цифровая шкала нужны по любому

[Alex Hoffman]

І питання по приладам. Чи є смисл купляти б.у частотомір типу "частотомер профи lcd" для налаштувань різних плат і т.д. Так як не маю ніякого. В ньом ніби непогана погрішність вимірювань.

"Грати" в радіо, без приладів, вкрай незручно та нерозумно.
Рано чи пізно доведеться їх придбати.
Чим раніше це станеться - тим краще.
