Продам специальную версию КВ синтезатора SuperVFO_LED_АМ

[US5MSQ]

Эта версия малогабаритного синтезатора SuperVFO_LED со светодиодным индикатором разработана А.Радченко UR3ILF и С.Беленецким US5MSQ по просьбе радиолюбителей 5 категории, также, как и SuperVFO_LED, предназначена как для изготовления новых, так и для модернизации устаревших традиционных КВ трансиверов и АМ трансиверов, приемников и передатчиков (как промышленных, так и самодельных) с механическим переключением диапазонов и классическим раскладом частот преобразования путём простой замены ГПД. Благодаря ряду схемных и конструктивных решений такая замена максимально упрощена и, как правило, не требует механической доработки лицевой панели трансивера. Конструктивно она сводится к замене штатной ЦШ, на синтезатор, верньера на валкодер, а для переключения режимов работы синтезатора используются уже имеющиеся штатные органы управления. Для введения 4 диапазонов свободных вещателей (СВ) оставлены только 6 основных любительских диапазонов, а диапазоны WARC убраны и добавлен ещё один диапазон.
Синтезатор SuperVFO_LED создан на основе микросхемы Si5351 и малогабаритного восьмиразрядного 7-сегментного светодиодного индикатора на драйвере MAX7219. Для управления используется микроконтроллер фирмы Atmel ATmega168. Он позволяет получить один или сразу два выходных сигнала: первого гетеродина (VFO) с частотой от 0,1 до 160 МГц и опорного гетеродина (BFO) с частотой от 0,1 до 12 МГц.

Также в нём предусмотрены:
- возможность работы CW, SSB и АМ на 6 основных любительских КВ диапазонах и на 4 ДСВ
- в режиме АМ при работе на передачу на втором выходе (BFO) генерируется сигнал несущей АМ с частотой, равной рабочей и указанной на индикаторе для последующего усиления и модуляции в выходном каскаде УМа.
- расстройка (RIT) в пределах включенного диапазона. При отключении возвратится частота, которая была при включении расстройки.
- две устанавливаемых пользователем и независимых друг от друга частоты опорного гетеродина для работы в режимах CW/SSB для любительских диапазонов на нормальной боковой полосе (ПЧ1) и диапазонах СВ для работы на верхней боковой полосе (ПЧ2) и выдача соответствующих им сигналов управления для переключения режимов тракта ПЧ (АМ/ CW( SSB)).
- программная калибровка опорной частоты Si5351
- устанавливаемых пользователем 4 значения выходного тока синтезатора (2-4-6-8 мА)
- переключаемый шаг перестройки валкодера (энкодера) – 5, 10, 20, 50, 100Гц с так называемым интеллектуальным ускорением шага перестройки
- при постоянно нажатой кнопке STEP обзорный режим (режим быстрой, с шагом 1 кГц, перестройки по частоте)
- программный выбор одного из 6 градаций яркости свечения LED индикатора
- на свой вкус активировать или сделать неактивными любые из 10 диапазонов, для этого на диапазонном переключателе запаиваются резисторы только тех диапазонов, которые нужны.
- выбрать тип валкодера: механический или оптический. Синтезатор на применение разных валкодеров - механического енкодера (без трещётки, на 20/24 импульса. Для большей комфортности путём программной обработки фронтов и спадов число импульсов управления увеличивается до 80/96) со встроенной кнопкой. Так же предусмотрена возможность применения и оптического с числом импульсов от 30 до 600 на оборот и отдельной кнопкой переключения шага, под которую, увы, придется делать крепление на передней панели. Скорость поступления импульсов от многоимпульсного оптического валкодера можно понизить в сервисном меню на свой вкус посредством включения программного делителя с коэффициентов деления от 1 до 6.

Поскольку в трансиверах, как правило, уже есть штатный S-метр, да и переключение режима работы CW/SSB и RX/TX производится посредством механических переключателей, фактически уже «индицирующих» включённый режим, то особой необходимости выводить и дублировать эту информацию на индикатор синтезатора нет. Это обстоятельство позволило применить в качестве индикатора малогабаритный однострочный цифровой восьмиразрядный 7-сегментный светодиодный индикатор повышенной яркости. Он выполнен на драйвере MAX7219 и имеет высоту цифр индикации 9,2 мм (цвет индикаторов красный) и обеспечивает хорошую читаемость в разных условиях освещения.

На индикатор выводится только необходимая информация:
- рабочая частота в МГц с точностью до 10 Гц
- индикация включения режима расстройки (Rit) в виде буквы r в конце строки и её частота в МГц с точностью до 10 Гц
- шаг перестройки валкодера /энкодера в виде всплывающего окна при его переключении кнопкой STEP

Перекрытие рабочих частот на 6 основных любительских диапазонов стандартное +-5 килогерц запаса.Граничные частоты в герцах такие:
1,9 MHz (160м): Fmin = 1805000 : Fmax = 2005000
3,5 MHz (80м): Fmin = 3495000 : Fmax = 3805000
7 MHz (40м) : Fmin = 6995000 : Fmax = 7205000
14 MHz (20м) : Fmin = 13995000 : Fmax = 14355000
21 MHz (15м) : Fmin = 20995000 : Fmax = 21455000
28 MHz (10м) : Fmin = 27995000 : Fmax = 29705000
Дополнительно введены 4 расширенных диапазона СВ. На них граничные частоты в герцах такие:
1,75 MHz: Fmin = 1600000 : Fmax = 2200000
3,1 MHz: Fmin = 2700000 : Fmax = 3300000
6,66 MHz : Fmin = 6300000 : Fmax = 6800000
10,46 MHz: Fmin = 10200000 : Fmax = 10700000

При достижении нижней границы диапазона переходит на верхнюю границу диапазона и наоборот, т.е. диапазоны закольцованы. Частота гетеродина на любительских КВ диапазонах на выходе формируется по классическому принципу, когда на нижних диапазонах 160-80-40 частота на выходе будет равна принимаемая частота + ПЧ, а на 20-15-10 равна принимаемая частота минус ПЧ. Для диапазонов СВ частота на выходе всегда будет равна принимаемая частота + ПЧ.
Поскольку частота опорного гетеродина (ПЧ1) выбирается ниже полосы пропускания ФСС, а ПЧ2 – выше полосы пропускания ФСС, то такой расклад частот ГПД автоматически обеспечивает работу в режимах CW/SSB на любительских диапазонах на нормальной боковой полосе и диапазонах СВ для работы на верхней боковой полосе.

Форма выходных сигналов гетеродинов - меандр величиной примерно 3,0 В (Up-p). Потребляемый ток зависит от типа энкодера/валкодера и установленных в меню уровня яркости, количества активных выходов и величины выходного тока Si53515a: с механическим энкодером при средних значениях яркости (3), тока (2) и одном активном выходе не более 90 мА, а при максимальных значения яркости (6), тока (8) и двух активных выходах, нагруженных на сопротивление 51 Ом, не более 155 мА. С оптическим валкодером ток потребления увеличится ещё на 20 мА.
Рекомендуемое напряжение питания синтезатора +11 …+ 13,8 В.
Габаритные размеры 72(Ш)х22(В)х38(Г) мм.

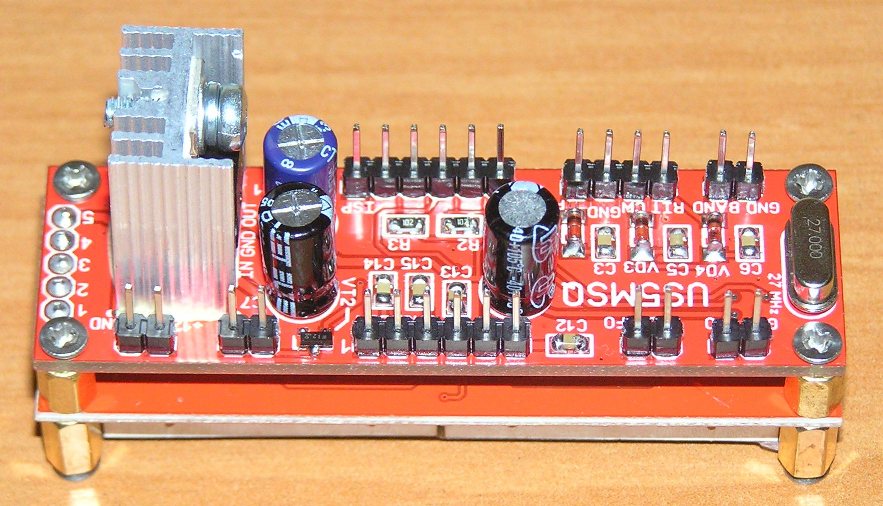

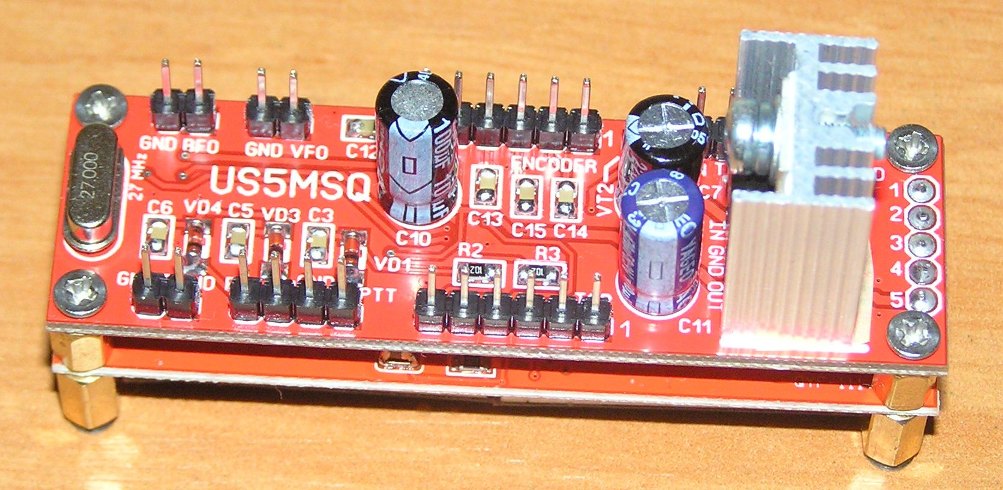

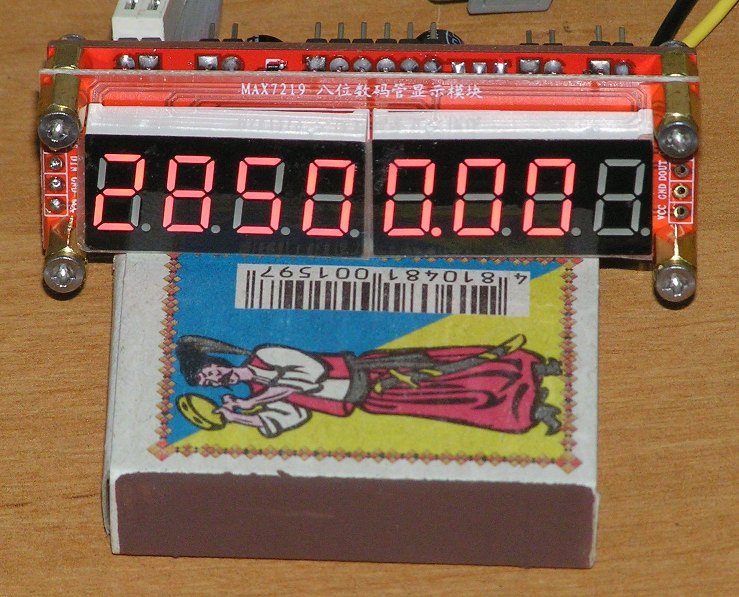

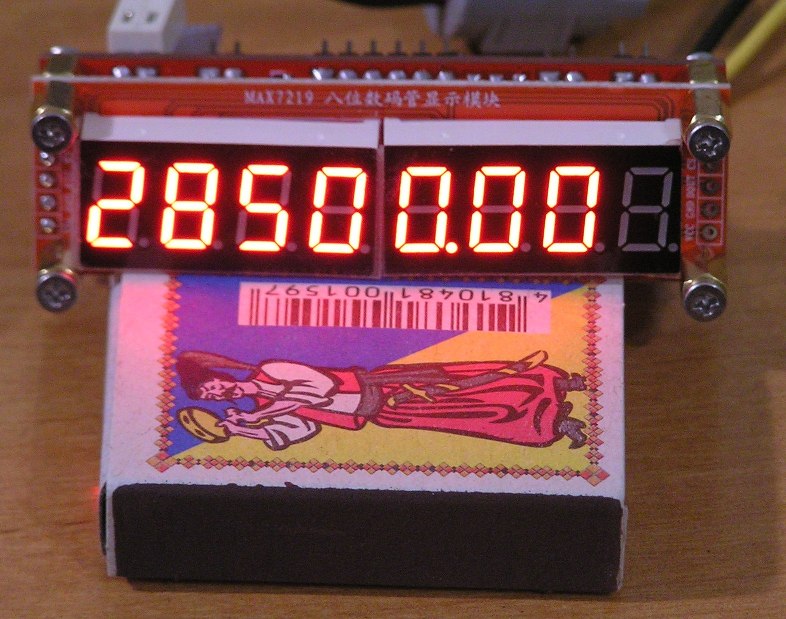

Внешний вид синтезатора SuperVFO_LED_АМ показан на фото (уровень яркости установлен 3). Поскольку автоматика баланса белого в моём стареньком фотоаппарате хромает и цвет яркого индикатора он передаёт не точно, фото включенного синтезатора приведены со вспышкой и без неё, но всё равно точно передать не получилось - реальный цвет насыщенней и ярче.

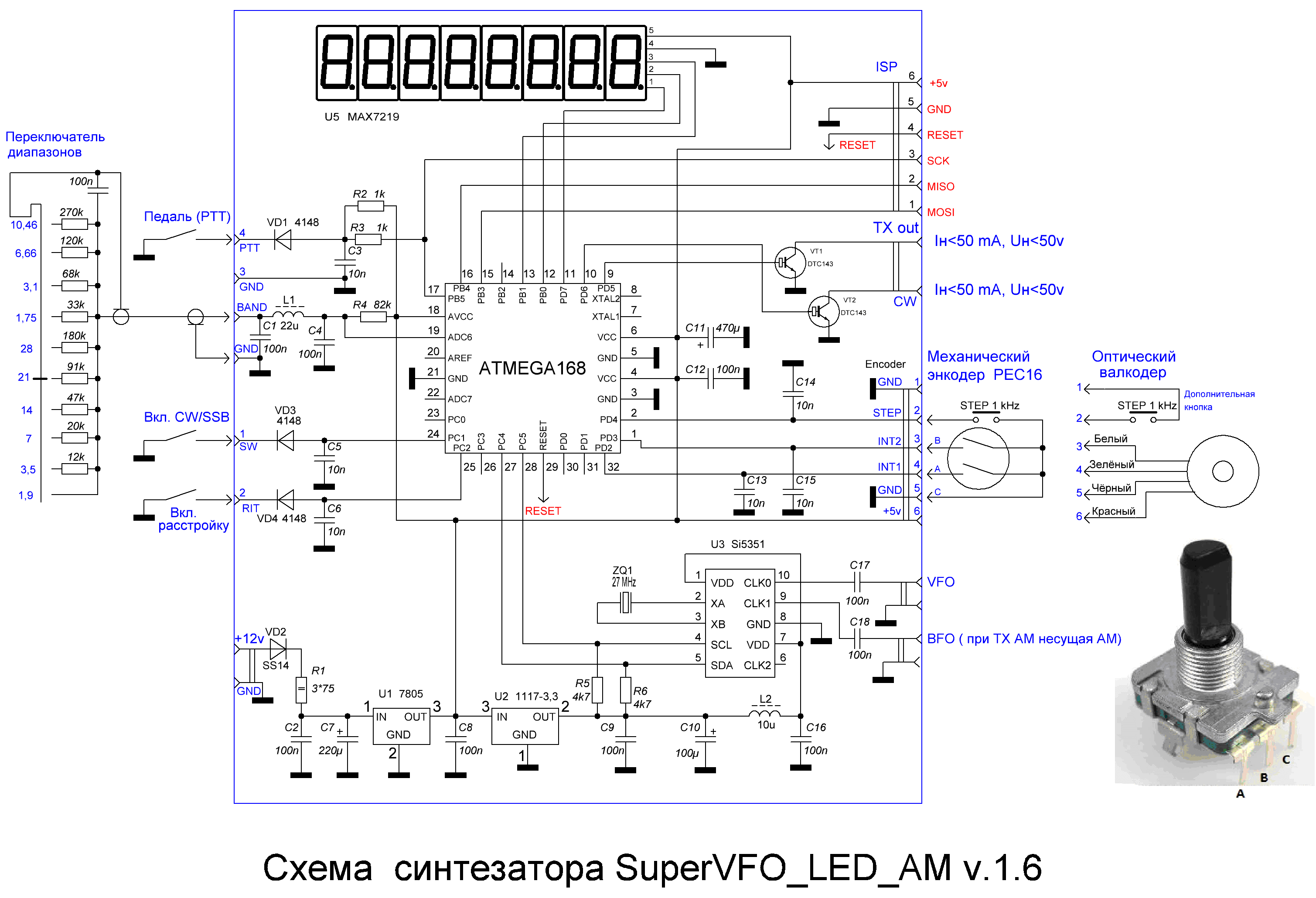

Принципиальная схема синтезатора SuperVFO_LED_АМ вместе с типовой схемой внешних подключений показана на рисунке. Её основные особенности:
Изначально включён режим АМ. При этом в режиме приема на выходе VFO генерируется гетеродина, а на выходе BFO сигнала нет. При переходе на передачу выход VFO отключается, а на выходе ВFO появляется сигнал несущей АМ с частотой, равной рабочей и указанной на индикаторе. Это существенно упрощает коммутацию в АМ трансиверах и позволяет избежать «удара по ушам» при переходе на передачу.
Для переключения диапазонов служит свободная секция штатного переключателя диапазонов, освободившаяся после удаления ГПД, на которой и распаиваются соответствующие диапазонные резисторы. Причём нужно установить только те резисторы, что соответствуют диапазонам, имеющимся в трансивере. Порядок расположения резисторов, и соответственно, диапазонов, выбираем на свой вкус.
Управление всеми режимами синтезатора статическое, постоянным потенциалом, т.е. переключение режима производится путём постоянного замыкания на общий провод. Поэтому в качестве показанных на схеме контактов ПЕДАЛЬ (РТТ), Вкл. ТЛГ (CW и SSB) и Вкл. Расстройку (RIT) использованы штатные переключатели трансивера. Развязывающие диоды VD1,VD3,VD4 устраняют влияние на работу синтезатора возможных напряжений на этих переключателях.
Внимание! Подача отрицательных напряжений на эти выводы не допустима!!!
Кнопка выбора шага STEP – та, что встроена в механический энкодер. При использовании оптического валкодера придётся установить на передней панели отдельную не фиксируемую кнопку, например, вместо теперь уже не нужного регулятора расстройки.

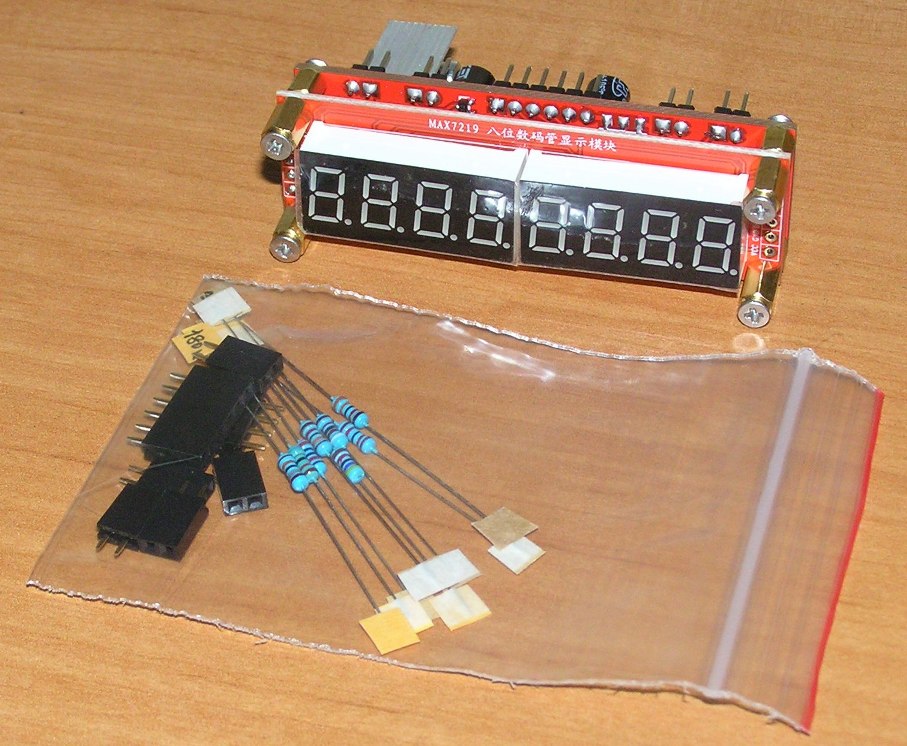

В комплект синтезатора SuperVFO_LED_АМ входит: полный комплект крепежа, разъёмов для внешних подключений, комплект прецизионных (1%) диапазонных резисторов и руководство пользователя.
Цена синтезатора SuperVFO_LED_АМ – 1450 грн.
Его можно доукомплектовать:
- Качественным механическим энкодером (24 импульса, без трещётки, со встроенной кнопкой) - 260 грн
- Ручкой для валкодера/энкодера:
- А4 черный карболит с указателем с фланцем с металлической вставкой Ф33х15.5мм (D=6 мм) – 40 грн
- A5 черный карболит с указателем с фланцем с металлической вставкой Ф45х20мм (D=6мм) – 60 грн

Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ. Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

[US5MSQ]

Приветствую всех.
На Ютубе появилось любопытное видео по применению этого варианта синтезатора в AM/SSB приемнике на К174ХА2 https://www.youtube.com/watch?v=NzE6cmlhsts

[US5MSQ]

Видеообзор синтезатора того же автора https://www.youtube.com/watch?v=vqp-AFz_JFQ

[US5MSQ]

Приветствую всех.
Ещё одно видео то же автора о применении синтезатора с транзисторной "шарманке" https://www.youtube.com/watch?v=f8vJsD17Dvw

[US5MSQ]

Приветствую всех.
Оптические валкодеры снова в продаже.

[34343]

Сергей Эдуардович, добрый день. А как данный синтезатор будет работать со смесителями на SA612 или 174ПС1 ? Ведь на выходе у него меандр а смесителям желательна синусоида.

[US5MSQ]

Здравствуйте.
Отлично работает Подробнее см. здесь https://us5msq.com.ua/kv-transiver-step ... aya-plata/

[masterprofinet]

Микросхема 612 может работать от синтезатора частоты.
В режиме работы от синтезатора - импульсы переключения счетчика не должны попадать в частотный спектр генератора.
Так сказано в даташите. Объясню что это означает.

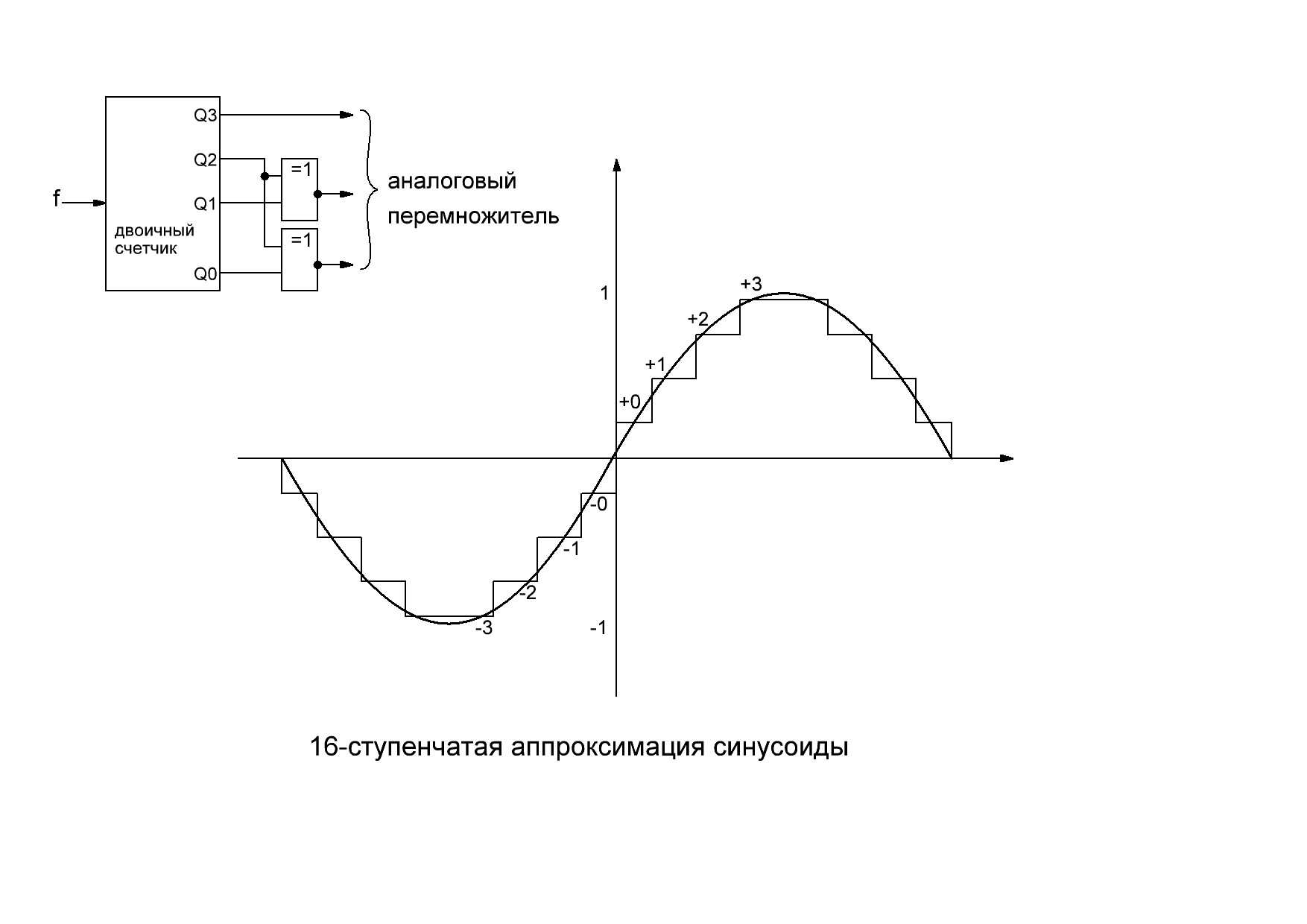

На выходе любого синтезатора присутствует цифро-аналоговый преобразователь ( ЦАП ) для генерации синусоидальных колебаний, или приближающихся к ним ( см. рисунок ). В качестве входного сигнала для ЦАП нужны возрастающие и убывающие числовые последовательности. Такая числовая последовательность с желаемыми свойствами легко реализуется с помощью 4-х разрядного закольцованного двоичного счетчика.
При этом старший разряд счетчика определяет знак, а второй разряд определяет направление изменения числовых значений младших разрядов. Выходы этих разрядов подключены ко входам логических элементов
"исключающее ИЛИ-НЕ". На входе перемножителя выбираются четыре положительные ступени +0, 1, 2, 3 синусоидальной функции и соответственно четыре отрицательные ступени -0, -1, -2, -3. Распределяя ступени как показано на рисунке, получают соответствующие значения синусоидальной функции. Так как в течении периода полное синусоидальное колебание проходит каждую ступень дважды, получается разделение на 16 ступеней. В соответствие с этим необходимо выбирать входную частоту F счетчика в 16 раз больше, чем частота синусоидальных колебаний.

[Zotti]

В комплект синтезатора SuperVFO_LED_АМ входит: полный комплект крепежа, разъёмов для внешних подключений, комплект прецизионных (1%) диапазонных резисторов и руководство пользователя.
Цена синтезатора SuperVFO_LED_АМ – 1080 грн.
Его можно доукомплектовать:
- Качественным механическим энкодером (24 импульса, без трещётки, со встроенной кнопкой) - 160 грн
- Оптическим валкодером на 100 импульсов - 600грн
Ручкой для валкодера/энкодера:
- А4 черный карболит с указателем с фланцем с металлической вставкой Ф33х15.5мм (D=6 мм) – 40 грн
- A5 черный карболит с указателем с фланцем с металлической вставкой Ф45х20мм (D=6мм) – 60 грн

Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ. Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

актуально?

[US5MSQ]

Здравствуйте.
Актуально, как и все остальные мои объявления - неактуальные я удаляю. Всё верно кроме отправки - сейчас я не отправляю заказы за пределы Украины - информация об этом есть в указанной там же ссылке
Только не нужно делать такие большие, избыточные, цитаты - можно было просто спросить, сославшись на объявление в первом посте
