Громкоговорящий ППП на германиевых транзисторах

[Diletant]

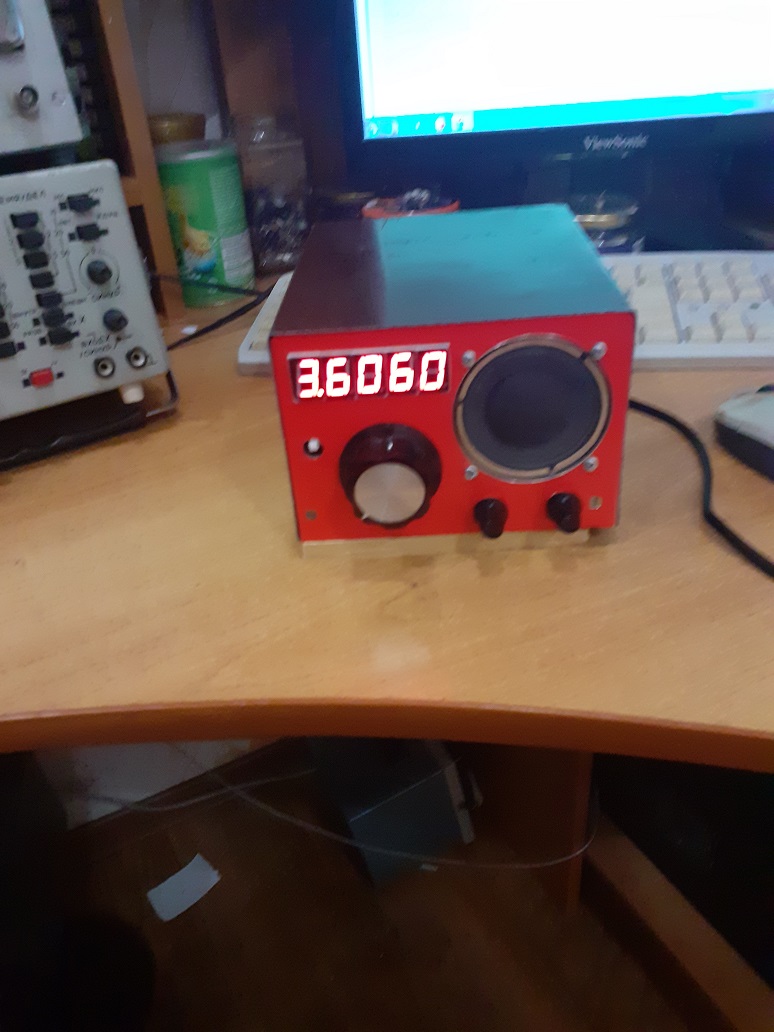

Приветствую всех заглянувших. Практически достроил приемник. Работой доволен как слон. Настройка как и предполагалось очень плавная, отсутствие быстрой перестройки порой напрягает, но люблю "покрутить ручку", поэтому мирюсь с этим. ЦШ самопальная на PIC16F628A . Кварц 10 МГц. Несовпадение на 40м. около 850 герц. Нужно запаять триммер и настроить ОКГ. Питание шкалы от отдельной обмотки сетевого транса стабилизатор 7809. С "перевернутым" питанием не стал заморачиваться, т.к. закон подлости в виде не туда сунутой отвертки никто не отменял, так надежнее. как и обещал фото.

[US5MSQ]

Здравствуйте.
Поздравляю с успешным завершением проекта. Приемник -симпатяшка !

[Diletant]

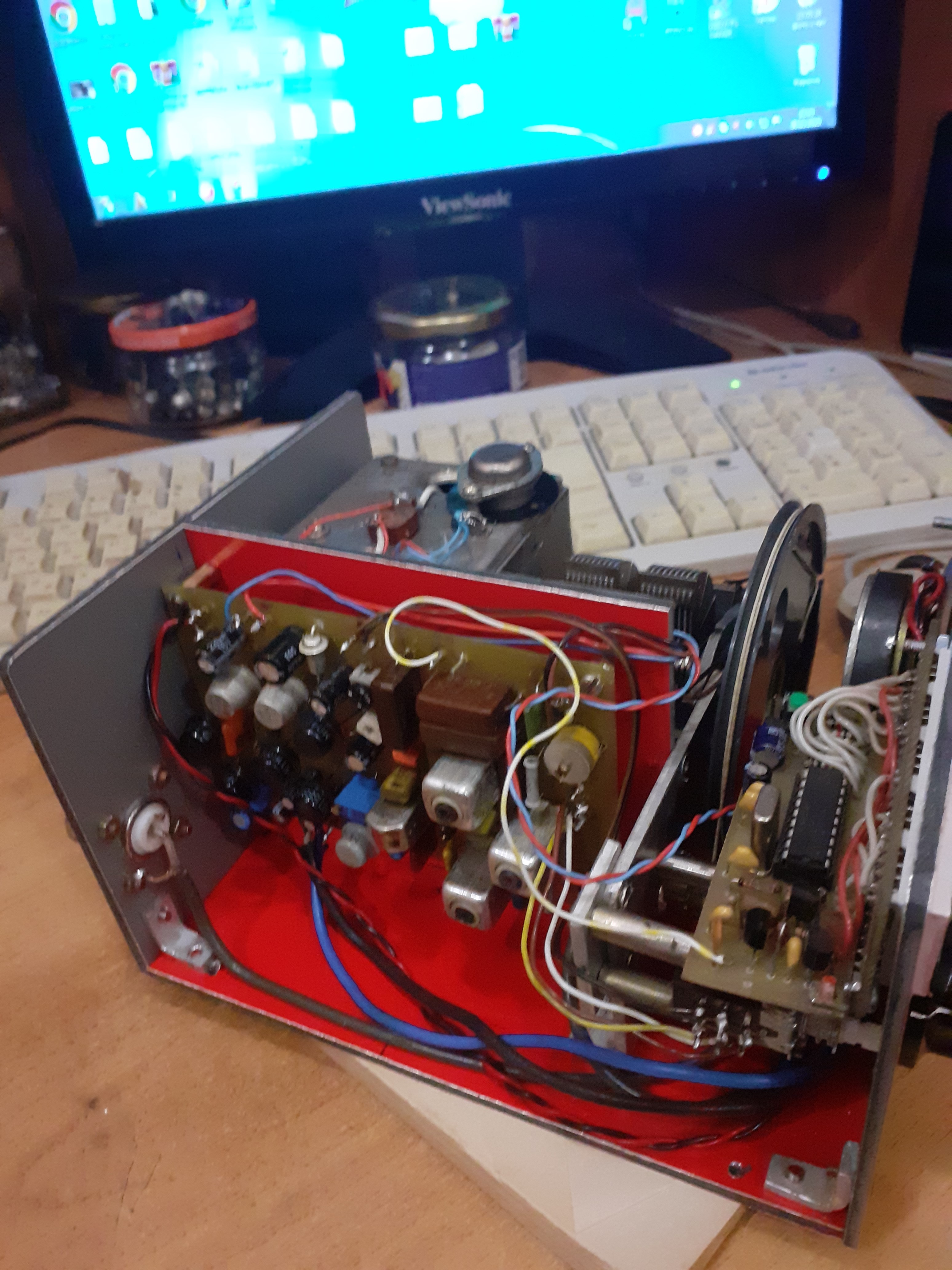

Потроха

[Diletant]

Сергей Эдуардович благодарю за похвальный отзыв. На "комнатную" антенну длиной около 6 м. на 40м. был принят Ханты-Мансийск. На полноразмерный IV 80-ка забита станциями. Осталось закрыть динамик решеткой, а то отвертка сама так и норовит проколоть его. Ну и хочется выразить благодарность всем участника форума, за обсуждения по наладке, рисунки ПП.

[ut5eud]

Потроха

Хорошая работа! С какого материала корпус?

[Diletant]

Здравствуйте. Алюкобонд. Алюминий 0,5 мм, в середине полиэтилен. Собирается при необходимости встык на мелкие саморезы, длиной 15 мм. Предварительно засверливается в торце отверстие 1,2мм. чтобы не разорвало. Допускает несколько раз скрутить и раскрутить детали.

[Sany69]

Добротно получилось. ОГОНЬ. печаткой шкалы не поделитесь.

[Diletant]

Здравствуйте Sani69 Печатка где-то в компе. Попробуйте набрать в поисковике VRTP Простой частотомер на PIC16F628A и LED, Немецкий частотомер от Wolfgang Busher На 4 странице форума есть печатка, прошивка. Единственное что я дорисовал стабилизатор на 5 в SMDшный.

[Sany69]

Спасибо. Этот вариант видел. Думал возможно что то другое.

[Diletant]

Ну а чем эта не устраивает?
