Продам малогабаритный КВ синтезатор SuperVFO_LCD

[u1dkr]

ОК, благодарю за скорый ответ, спросил на вдруг..

[US5MSQ]

Приветствую всех.
В "личку"поступил вопрос "Здравствуйте Сергей! Напишите пожалуйста можно ли малогабаритный КВ синтезатор SuperVFO_LCD установить в малогабаритный трансивер Тополь И если можно укажите на схеме как подсоединить"
Здравствуйте.

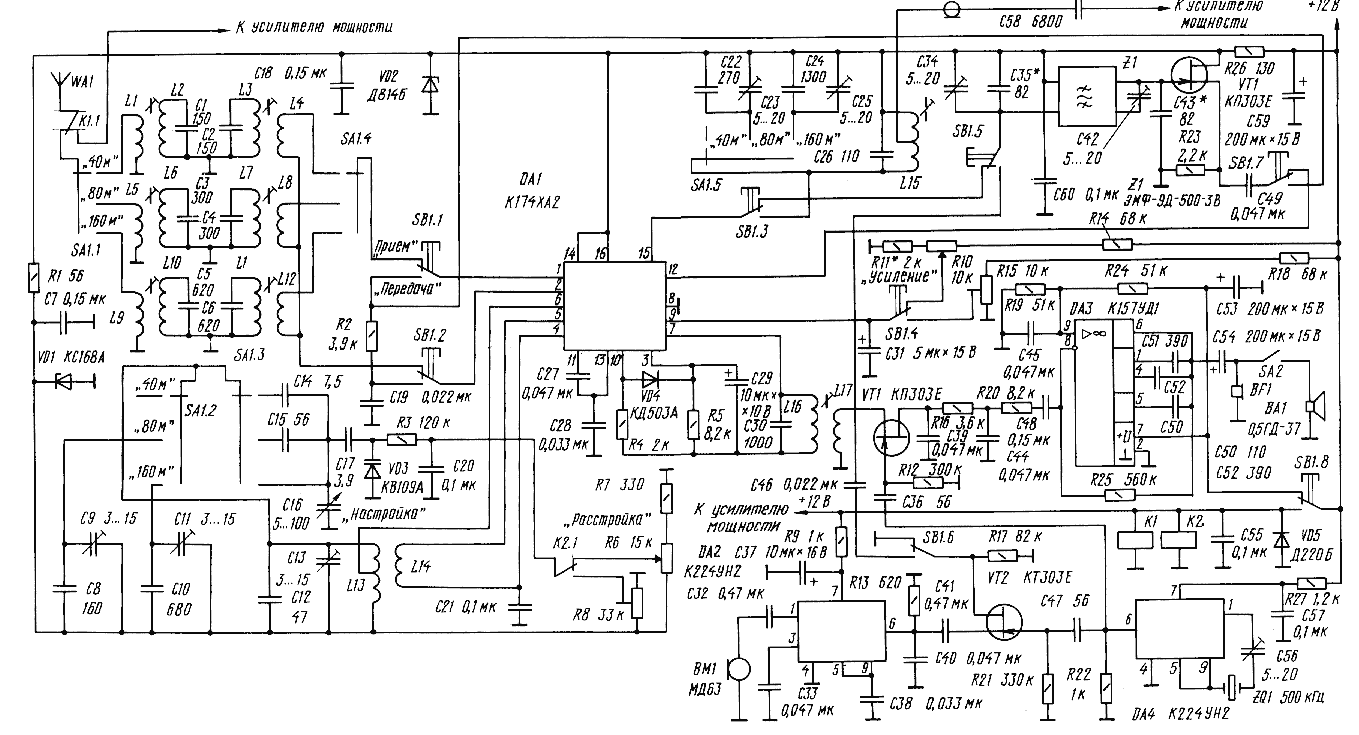

Исходная схема ТРХ Тополь показана в приложении.

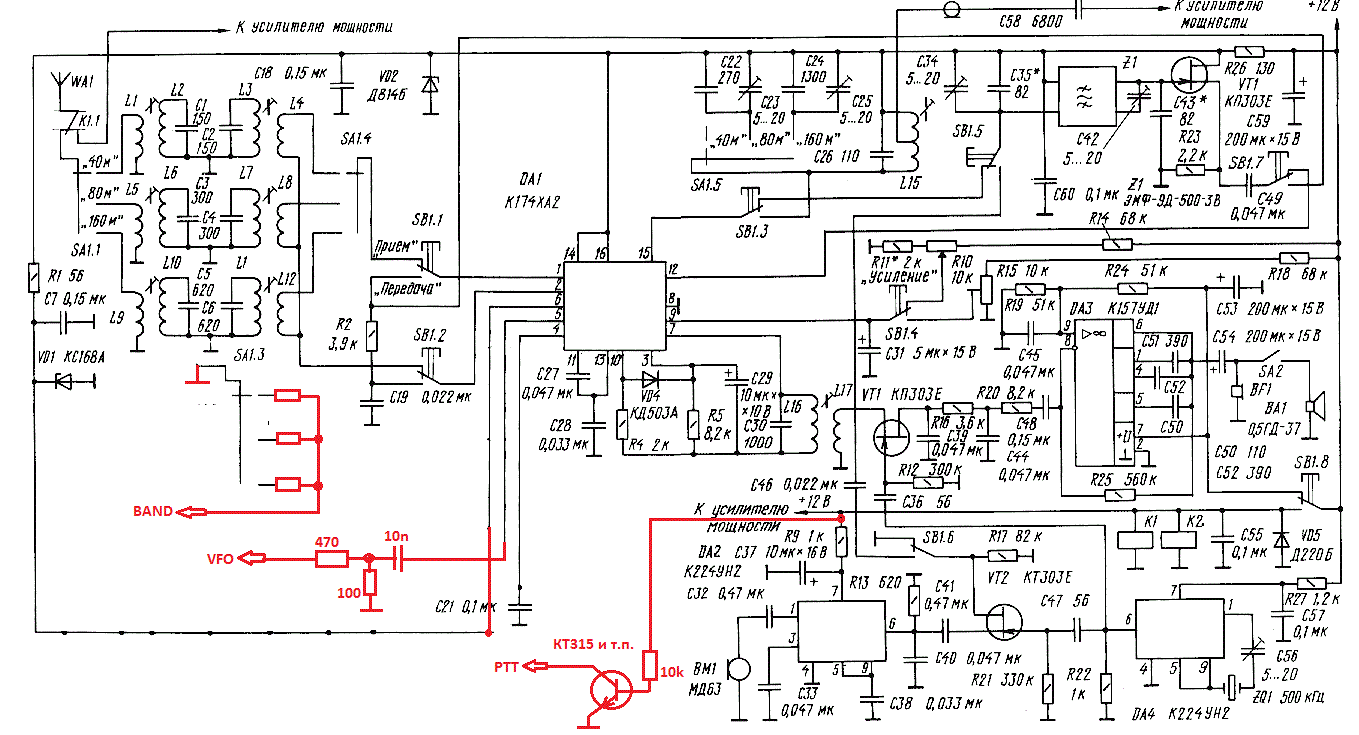

Для подключения синтезатора из семейства SuperVFO (LCD или LED -не принципиально) нужно удалить с платы все элементы, относящиеся к ГПД и на их месте разместить детали сопряжения с синтезатором, показанные на схеме ниже.

[Alex12]

Доброго времени суток. Сергей Эдуардович, прошу Вашей помощи. Как настроить синтезатор SUPERVFO_LCD или что-то с ним случилось. Завершил монтаж печатной платы, установил опорный генератор на 496,3 кГц, прекрасно настроились пдф-ы при помощи нановна. Далее... синтезатор. Начал с 20м. и на других диапазонах больше нигде не пробовал. Установил частоту по дисплею 14100 кГц. Кручу валкодер влево вправо ищу станции. Слышу шумы и помехи эфира, кое где морзянка и что интересно ам станции. Что за бред. Тогда подаю с гсс сигнал 14100, а его слышно по дисплею синтезатора на частоте где-то примерно 13620. Мне кажется синтезатор не видит плюс пч. Надеюсь на помощь.
Простите за некоторый сумбур моей мысли. Просто уже третий день... далее без комментариев.

[Alex12]

P. S.
Ещё наблюдения. Частота на выходе VFO :
80м 11,9 мгц
40м 16,0 мгц
20м. 4,88 мгц
Не могу понять. Измерялось осциллографом. Думал врет, но частотомер показал тоже самое. И такое может быть?

[US5MSQ]

Здравствуйте.
Судя по всему, Ваш синтезатор пока ещё "не знает" что Вы установили частоту опоры 496,3 кГц
Нужно зайти в меню синтезатора, как описано в руководстве пользователя, и установить там в первом пункте IF NOR = вместо 8863.000 значение частоты Вашего опорника - те самые 496.300. Ускоренную (с шагом 10 кГц) перестройку частоты в меню в широком диапазоне можно осуществить удерживая нажатой кнопку STEP (или временно замкнув её "крокодилом") на энкодере.

[Alex12]

Здрастуйте. Сергей Эдуардович, получилось! Уровень сигнала стал заметно выше. Видимо сказалось сопряжение гетеродина со входом.
Ещё вопрос по настройке синтезатора. В пункте IF NOR=8863.000 где я поменял на 496.300 сказано, что устанавливается примерно на 300 Гц ниже нижней границы полосы пропускания эмф по уровню - 6дб. Это значит ещё убавить 300 Гц в настройках?
Настройку IF REV=8864.500 не трогаю?
Фильтр у меня ФЭМ 035 500Н 3,1
Далее. Есть проблема. При подключении антенны на вход получается слабый сигнал. Если подключить непосредственно на L2 сигнал сильный. Почему так? Может это что-то с катушкой связи L1 или, правда, антенна плохая кусок провода 10м на улице?

[US5MSQ]

Здрастуйте. Сергей Эдуардович, получилось! Уровень сигнала стал заметно выше. Видимо сказалось сопряжение гетеродина со входом.
1.Ещё вопрос по настройке синтезатора. В пункте IF NOR=8863.000 где я поменял на 496.300 сказано, что устанавливается примерно на 300 Гц ниже нижней границы полосы пропускания эмф по уровню - 6дб. Это значит ещё убавить 300 Гц в настройках? Фильтр у меня ФЭМ 035 500Н 3,1
2.Далее. Есть проблема. При подключении антенны на вход получается слабый сигнал. Если подключить непосредственно на L2 сигнал сильный. Почему так? Может это что-то с катушкой связи L1 или, правда, антенна плохая кусок провода 10м на улице?

1. Если внимательно прочитаете, то там сказано, что частота опорного гетеродина устанавливается примерно на 300 Гц ниже нижней границы полосы пропускания эмф по уровню - 6дб. У Вас эта частота уже определена и выставлена как положено и равна 496,3 кГц.
2. По хорошему приемнику нужна нормальная диапазонная антенна. На 10 м кусок провода какие, скорее всего 40м, диапазоны будут звучать громче, какие-то тише. Улучшить согласование на всех диапазонах и повысить уровень сигнала с такой суррогатной антенной поможет согласующее устройство, например такое viewtopic.php?f=23&t=484
