Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Увы, цифровой осциллограф тут не подходит - нужен аналоговый. Если такового нет, то остаётся только 2 варианта
1. Посмотреть сформированный сигнал на SDR хорошем приемнике с ДД не менее 60 дБ
2. Вольтметром переменного тока уровни сигнала на выходе УМа с подачей и без модулирующего сигнала.

[Dmitriy878]

Увы, цифровой осциллограф тут не подходит - нужен аналоговый. Если такового нет, то остаётся только 2 варианта
1. Посмотреть сформированный сигнал на SDR хорошем приемнике с ДД не менее 60 дБ
2. Вольтметром переменного тока уровни сигнала на выходе УМа с подачей и без модулирующего сигнала.

Сергей Эдуардович,есть аналоговый С1-83 с полосой пропускания 5 МГц.Подойдет для этого случая?

[US5MSQ]

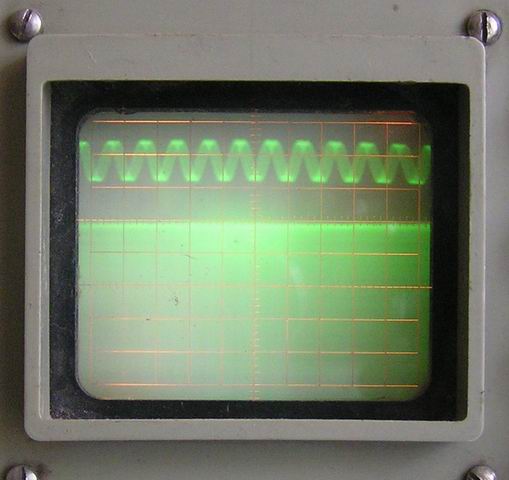

Вот нашёл у себя в архиве фото моих испытаний сформированного SSB сигнала на плате 2010 года. Осциллограф С1-55 двухканальный, вверху показан модулирующий сигнал, внизу сформированный. Размер изображения последнего увеличен намного больше размеров экрана, но каких либо остатков несущей не обнаружено. Насколько помню, этот уровень я оценил примерно в -60 дБ. Более подробную информацию я выкладывал в своё время на краснодарском сайте, можно при желании её там найти.

[US5MSQ]

Да С1-83 подойдёт

[Dmitriy878]

Сергей Эдуардович,если не затруднит,вкратце поясните в чем беда цифрового осциллографа при оценке подавления несущей?

[US5MSQ]

Нашёл в архиве тот фрагмент по измерении уровня несущей, стилистику оставил - из песни слов не выкинешь , поправил только грамматику:
"Долго чесал репу, как же правильно отбалансировать модулятор, если несущей вообще не вижу никакими приборами (см.фото- для повышения разрешающей способности сигнал растянут далеко за пределы экрана -его полный размах равен 20 клеткам), т.е. уровень ориентировочно не хуже -60дБ и по большому счету никакие дополнительные балансировки не нужны, главное аккуратно намотать трансы . "

[US5MSQ]

Сергей Эдуардович,если не затруднит,вкратце поясните в чем беда цифрового осциллографа при оценке подавления несущей?

А Вы сами попробуйте "цифровиком" детально посмотреть осциллограмму сложных аналоговых сигналов, например АМ модулированные, и сам всё поймёте.

[Sany69]

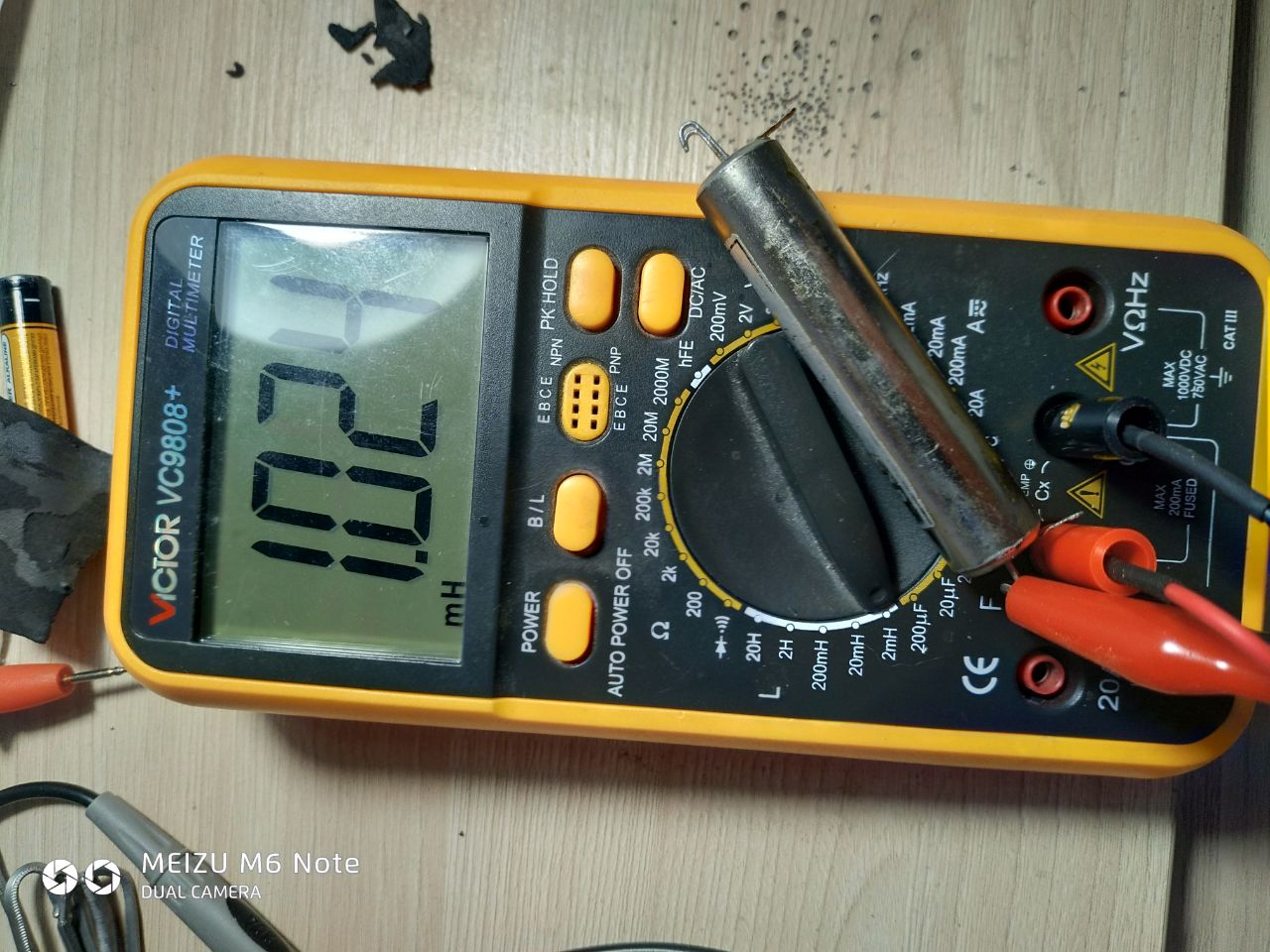

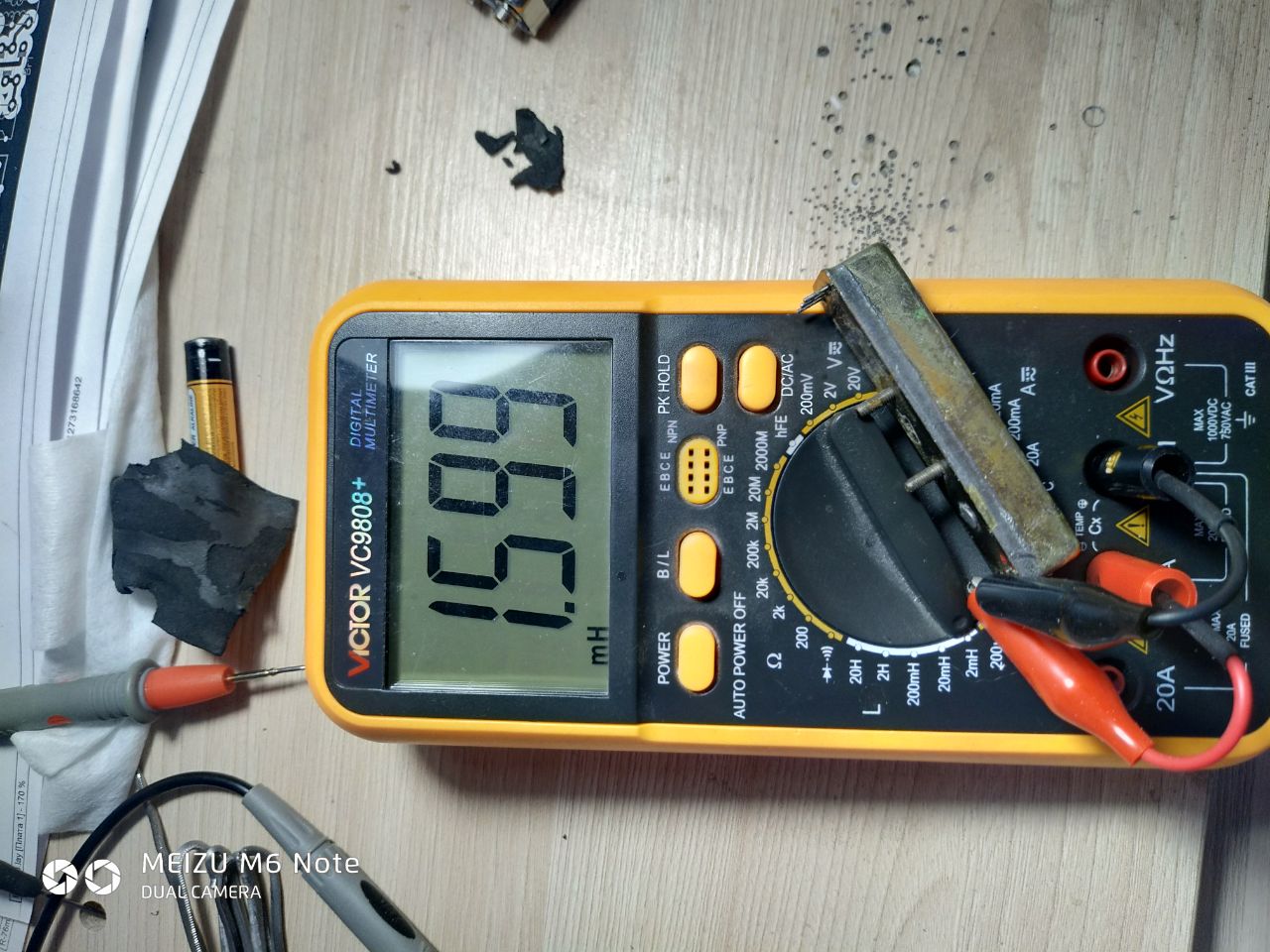

Доброго дня. Сергей Эдуардович. Вот что получается.

[Sany69]

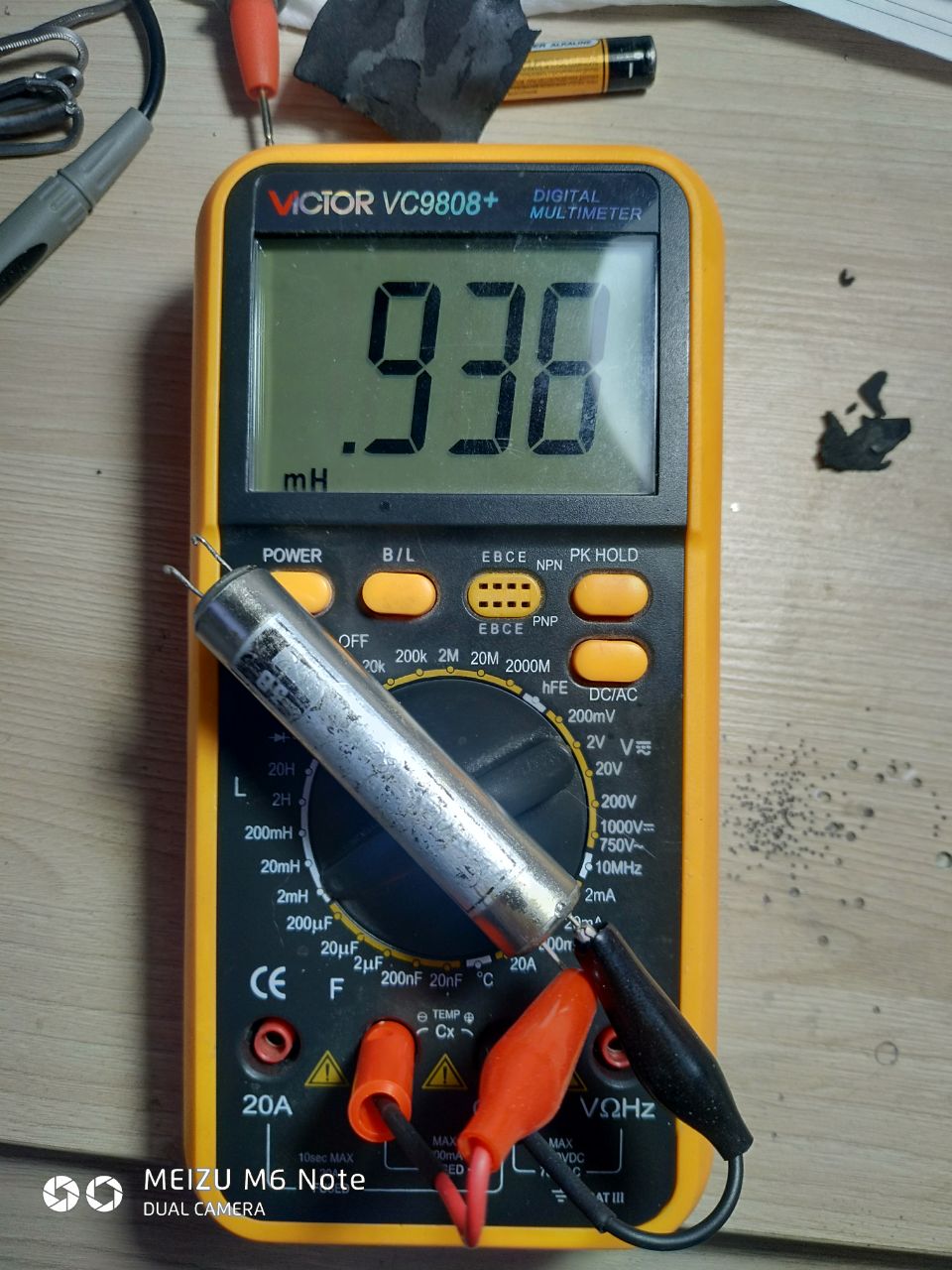

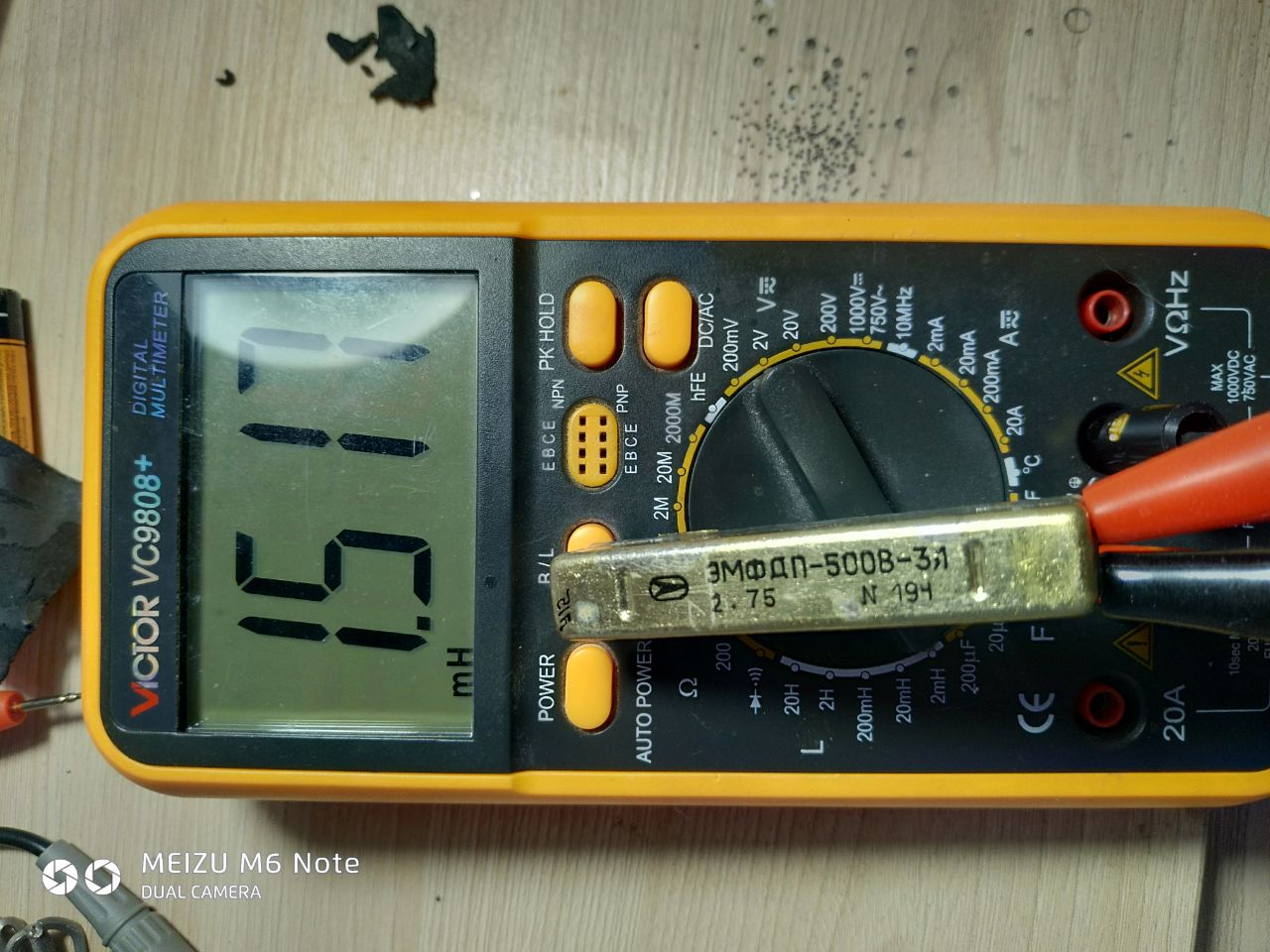

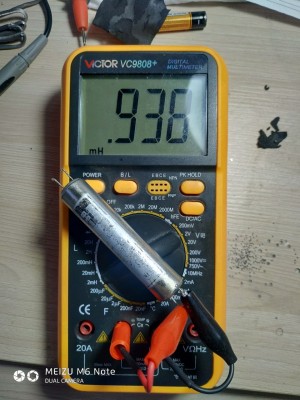

А это другой.

[Sany69]

Что я делаю не так?
