ТRX STEP в качестве приемника

[US5MSQ]

1.На вход SA/NE612 нельзя подавать больше 15 мВэфф
2. Для настройки ЭМФ сигнал должен быть не 500 кГц, я лежать примерно в середине полосы пропускания.
3.О настройке подобных (с ЭМФ) приемников можно прочитать здесь https://us5msq.com.ua/prostye-supergete ... nzistorax/
или в другой радиолюбительской литературе

[Dima]

Сергей Эдуардович, статья полезна, я знаком с нею.
Благодарю за понимание и поддержку.

[Alex12]

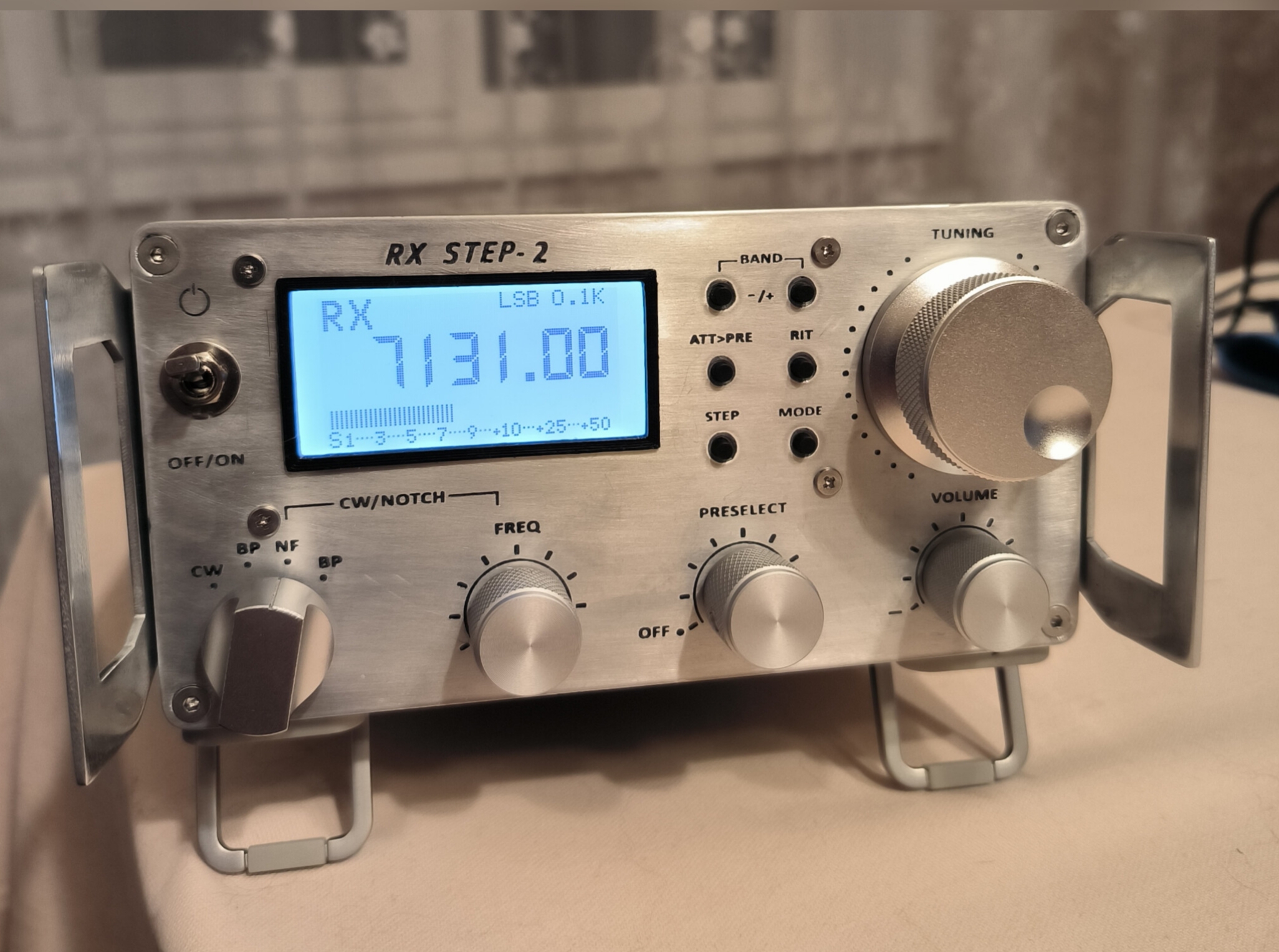

Привет всем, коллеги радиолюбители. Мой проект трансивер Step 2 в пока качестве приёмника. Получился корпус ушастик в стиле а ля Xiegu G90. Внутри полностью целая не копаная основная плата, родной дпф, преселектор, синтезатор Ёжик, реконструированый notch фильтр. В будущем как полноценный трансивер, размер корпуса позволяет ну и опять придётся слесарка, переделка морды лица.

[US5MSQ]

Здравствуйте.
Замечательно выглядит Ваш приемник, компактный, стильный - респект!

[Alex12]

Добрый день друзья, коллеги. Хотел добавить к посту выше мои похвалы по работе приёмника. Антенна простая т.н. верёвка длиной около 40 метров на крыше 5эт. дома Прекрасный приём, чувствительность. Усиление LM386 вполне хватает, слушаю на 60-70% громкости, не шумит. К основной плате подключен notch фильтр. Я его полностью передал, плата на smd компонентах. Переключатель и потенциометр поменял, взял из советских запасов, т. к. родные были хлипкие (китай). По ДПФу сделал маленькую доработку платы добавив ключи на ATT и PRE, т. к. у меня синтезатор Ёжик S2M. Кстати, очень доволен работой самого синтезатора. Полное отсутствие каких либо спуров. Отдельное спасибо разработчику.
По поводу работы опорного генератора были две проблемы и одну решил. Первая, уплывала частота и приходилось часто подстраивать тон сигнала. Оказалось, что у конденсатора С26 был плохой ТКЕ, заменил на сов. керамику. Вторую не могу решить. Она заключается на LSB диапазонах тон сигнала нормальный, а на USB тон заметно высок. И наоборот. Делал настройку по эталонной частоте на установку 1000 герц этой золотой серединки. Короче ничего не получается. Установки в паспорте на кварцевый фильтр делал поправки в синтезаторе чуть выше, ниже 300 герц. тоже ни каких результатов. Может плохо делал? Прошу дать дельный совет.

[US5MSQ]

Здравствуйте.
Не понял что за проблема по опорнику - на плате не предусмотрено переключение частоты встроенного кварцевого опорника при изменении верхней или нижней боковой, точнее при переходе с нижних на верхние диапазоны. Частота опоры всегда примерно на 300 Гц ниже нижней полосы пропускания КФ и посему тональность сигнала не должна изменяться. При этом точное значение частоты генерации нужно внести в пункты меню (LSB= и CWL= ) синтезатора. Остальные пункты меню при встроенном кварцевом опорнике не используются.
Если же используете в качестве опоры сигнал синтезатора (убрав с платы кварцевый опрник), то можно будет произвольно переключать боковые полосы на любом диапазоне. Но поскольку АЧХ КФ несимметрична (нижний край наклона АЧХ более пологий, нежели верхний), то частоты опоры при нижней и верхней боковой не обязательно должны быть одинаково смещены от полосы пропускания КФ и точно на 300 Гц - здесь подбираете (в пределах +- 100...150 Гц) на слух по наиболее приятному звучания в обоих режимах.

[Alex12]

Доброго вечера. Прошу к дополнению выше моего поста посмотреть работу приёмника на ютубе Правда прохождение не ахти. Время 15.40 по Киеву. 27.12.2025.

[US5MSQ]

Здравствуйте.
Спасибо за видео - приятно смотреть на хорошо работающую и красиво выполненную конструкцию. С наступающим Новым Годом!
