Здравствуйте Сергей Эдуардович! В описании ФНЧ Вы применили горшки СБ12, это половинки или надо склеить две половинки?
И еще вопрос ТRX который сделал дед работает так как и должен, а у моего в основном S-метр реагирует на высокие частоты

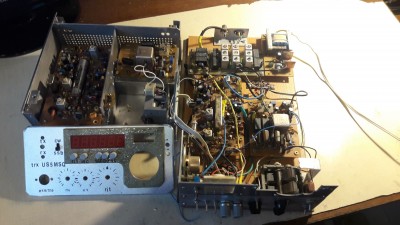

На фото в коробке деда, а мой на тест плате.
73! Всех благ!

[US5MSQ]

Здравствуйте, FOMA.
Используется одна половинка - конструкция аналогична ФНЧ ТРХ Дружба.
В принципе повысить чувствительность АРУ к НЧ составляющим можно увеличив в 2-3 раза С26, но при этом могут появиться заметные щелчки при резком перепаде уровней сигнала корреспондентов.

[FOMA]

Сергей Эдуардович! Спасибо большое!

[aleksandr.n]

ТRX который сделал дед работает так как и должен,
На фото в коробке деда, а мой на тест плате.

И у деда и у Вас при малейшей вибрации ГПД будет плыть, провод от контурной системы к КПЕ должен быть жесткий и хорошо зафиксирован.

[FOMA]

И у деда и у Вас при малейшей вибрации ГПД будет плыть, провод от контурной системы к КПЕ должен быть жесткий и хорошо зафиксирован.
Аватар пользователя
aleksandr.n

Сообщений: 9
Зарегистрирован:
16 фев 2017, 15:32
Александр спасибо, что обратили внимание, эот все на макетках, а при окончательном монтаже обязательно посеребренный 1,5 мм.
Сергей Эдуардович, подскажите какой провод ВЫ использовали в ФНЧ?

Всем успехов и всего наилучшего!

[US5MSQ]

Все катушки ФНЧ наматываются проводом ПЭВ 0,45-0,55 мм

[FOMA]

Спасибо большое! Пошел мотать.

[monashek]

А где можно найти документацию по ФНЧ? А то везде просмотрел ничего кроме схемы и печатной платы не нашел.

[US5MSQ]

А какая ещё нужна информация/документация?

[anatoliy53]

Сергей Эдуардович!Вопрос по ГПД из набора . Не могу установить предел расстройки . У меня расстройка максимум 200-300 гц .
Напряжение в контрольной точке 0 В , на транзисторах Т6 и Т7 ( 2-3 В). Может причина в полевых транзисторах Т6 ,Т7 ?
Подскажите.
