Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

Здравствуйте.
Краткая инструкция по настройке, финальный вариант принципиальной схемы и основные особенности работы и настройки узлов основной платы приведены здесь
http://us5msq.com.ua/forum/viewtopic.php?f=23&t=121

[LB4IG]

Сергей Эдуардович спасибо. В режиме TX SSB выставил 60-70 мВефф, сигнал есть. Замеряю осциллографом на выходе. Не удается настроить в режиме TX CW. На нагрузочном резисторе тишина. Сигнал самоконтроля в динамике присутствует. На эмиттере Т10 сигнал 0.7Вефф есть. Интересно, что подстроечником C39 регулируется не тон а амплитуда сигнала. Подскажите пожалуйста где копать.

[US5MSQ]

С39 регулирует и частоту (тон) и амплитуду. Но чтобы услышать тон, частота генератора должна быть близка к 501 кГц. Вероятно у Вас от сильно в стороне, потому и не попадает в полосу пропускания ЭМФ (нет сигнала на передачу) и, вероятно, не слышна на самоконтроле. Значит надо подключить к эмиттеру Т10 частотомер, поставить С39 в среднее (по изменению частоты) положение, подобрать емкость С34 (грубая установка частоты) по максимально близкой к 500,7-501 кГц и уже затем более точно выставить желаемый тон подстройкой С39.

[LB4IG]

Замерил частоту на эмиттере T10, 500,7кГц. Тон есть в динамике, он и до этого был, но на выходе сигнала нет. В режиме SSB сигнал на выходе есть.

[LB4IG]

Вчера вечером сразу не сообразил. У меня ЭМФ нижний, так вот и не попадает 500,7кГц CW генератора в полосу пропускания. Буду тягять частоту вниз.

[ur3ach]

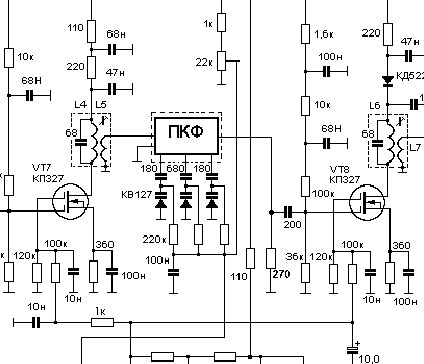

Здравствуйте все участники форума. Сергей Эдуардович, как состыковать синтезатор типа "Ежик" вот с таким вариантом? Трак с двойным преобразованием. Какой КГ оставлять? Или можно заменить генератор на 5МГц выходом с синтезатора? Или оставить на основной плате генератор на 500КГц, а вместо генератора в тракте 1й ПЧ применить второй выход с синтезатора. Тогда можно будет совместить полосы пропускания фильтров по 1й и 2й ПЧ. По Вашему мнению на чем все-таки лучше делать ФОС в тракте первой ПЧ? На кварцах или катушках. Есть у меня только два кварца на 5,5 МГц, хотя есть и КФ готовые на 8,867 от Дружбы. Есть и на 9 МГц кварцы. Думаю применить подчисточный от дружбы. Какое ваше мнение.Спасибо.

[US5MSQ]

Здравствуйте все участники форума. Сергей Эдуардович, как состыковать синтезатор типа "Ежик" вот с таким вариантом? Трак с двойным преобразованием. Какой КГ оставлять? Или можно заменить генератор на 5МГц выходом с синтезатора? Или оставить на основной плате генератор на 500КГц, а вместо генератора в тракте 1й ПЧ применить второй выход с синтезатора. Тогда можно будет совместить полосы пропускания фильтров по 1й и 2й ПЧ. По Вашему мнению на чем все-таки лучше делать ФОС в тракте первой ПЧ? На кварцах или катушках. Есть у меня только два кварца на 5,5 МГц, хотя есть и КФ готовые на 8,867 от Дружбы. Есть и на 9 МГц кварцы. Думаю применить подчисточный от дружбы. Какое ваше мнение.Спасибо.

Здравствуйте.
Применить второй выход в синтезаторе Ёжик можно только при одном преобразовании. При двух и больше преобразованиях этот синтезатор можно использовать только с одним выходом, т.е. в качестве ГПД (VFO).

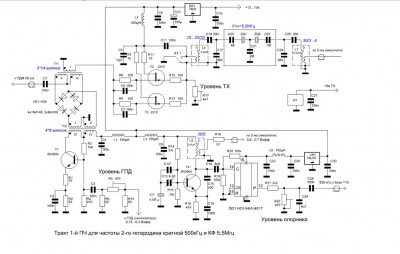

Даже двухкварцевый фильтр по первой ПЧ, включенный между двумя согласующими LC контурами будет существенно эффективней чем любой LC ФСС, так что если уж хочется применить тракт с ЭМФ во вседиапазонном аппарате, то оптимальным будет второй гетеродин на кварце 5Мгц с делением на 10 для третьего (опорного) гетеродина 500 кГц.
А если уже есть хорошие КФ, то зачем заморачиваться? - делайте тракт с одним преобразованием и активацией обоих выходов синтезатора Ёжик - получится очень простой по конструкции трансивер с весьма приличными параметрами.

[ur3ach]

делайте тракт с одним преобразованием и активацией обоих выходов синтезатора Ёжик - получится очень простой по конструкции трансивер с весьма приличными параметрами.
Вы имеете ввиду какой-то другой тракт или этот?

[US5MSQ]

Да вроде бы я ясно выразился - раз у Вас есть КФ, то для вседиапазонного ТРХ имеет смысл сделать тракт с одним преобразованием на КФ. Вариантов подобных схем опубликовано десятки - на любой вкус и цвет

[SSergej]

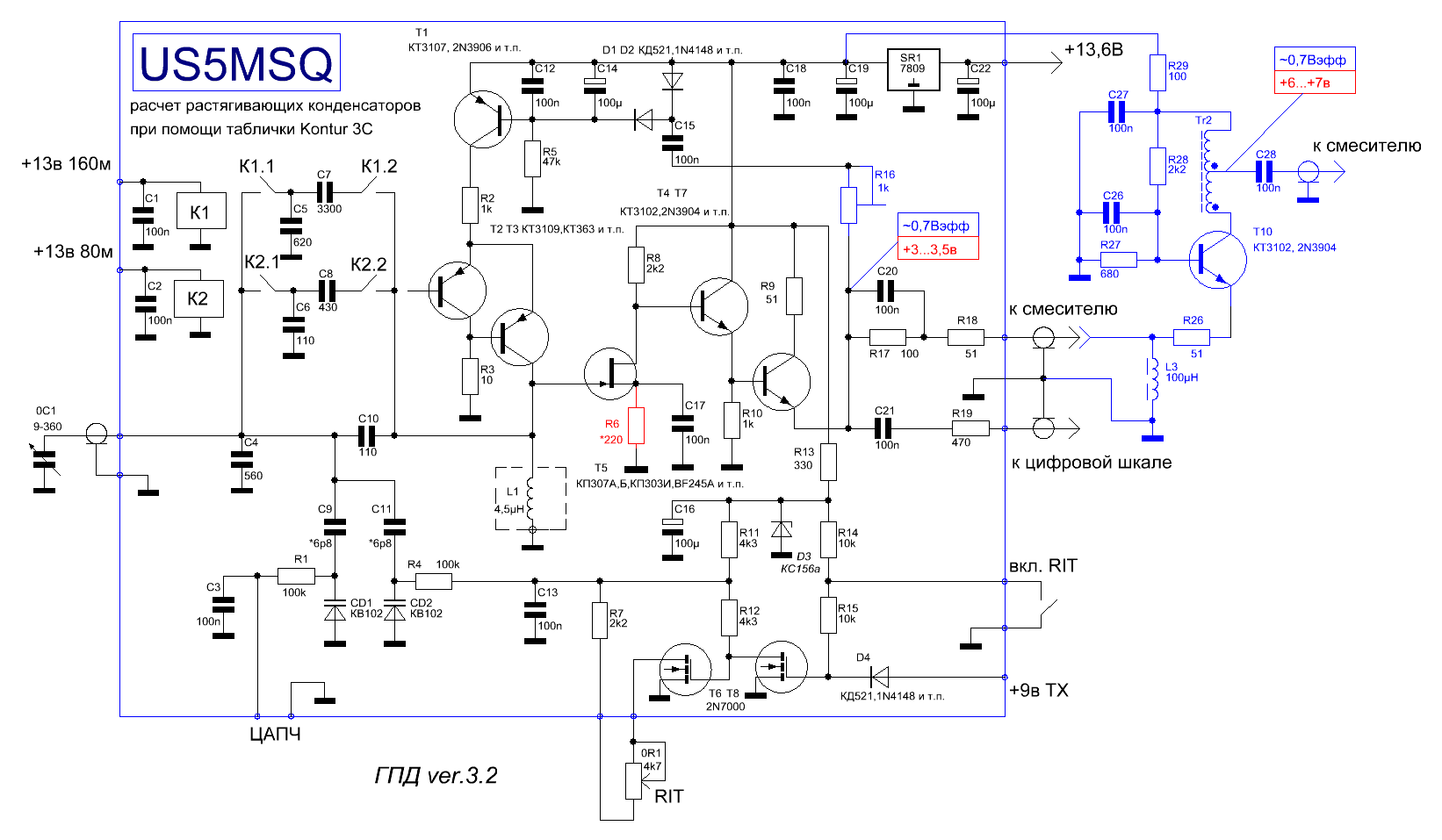

Уважаемые форумчане поделитесь печатной платой для этой схемы генератора в формате LAYOUT. И ещё такой вопрос, можно ли применить ферритовое кольцо марки М20ВН-3.
