Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[US5MSQ]

С Новым годом, друзья!
Желаю всем крепкого здоровья, неиссякаемой жизненной энергии, благополучия и мирного неба над головой!

[Aleksa]

Добрый вечер Сергей Эдуардович!
Возможна ли в УМ замена транзисторов IRF510 на IRF530, и если возможна, то какие изменения это повлечет.

С уважением
Александр.

[US5MSQ]

Здравствуйте.
Не знаю, не пробовал...
Но по даташиту у IRF530 существенно ( в разы) больше межэлектродные ёмкости, что чревато существенным завалом усиления начиная с 3-4 МГц.

[Vit]

С Новым годом, коллеги!
Осмелюсь спросить. Нет ли у кого рисунка печатной платы под эту схему? А еще лучше с CW генератором)))
Заранее спасибо.

[ua4fiw]

Всем доброго дня.

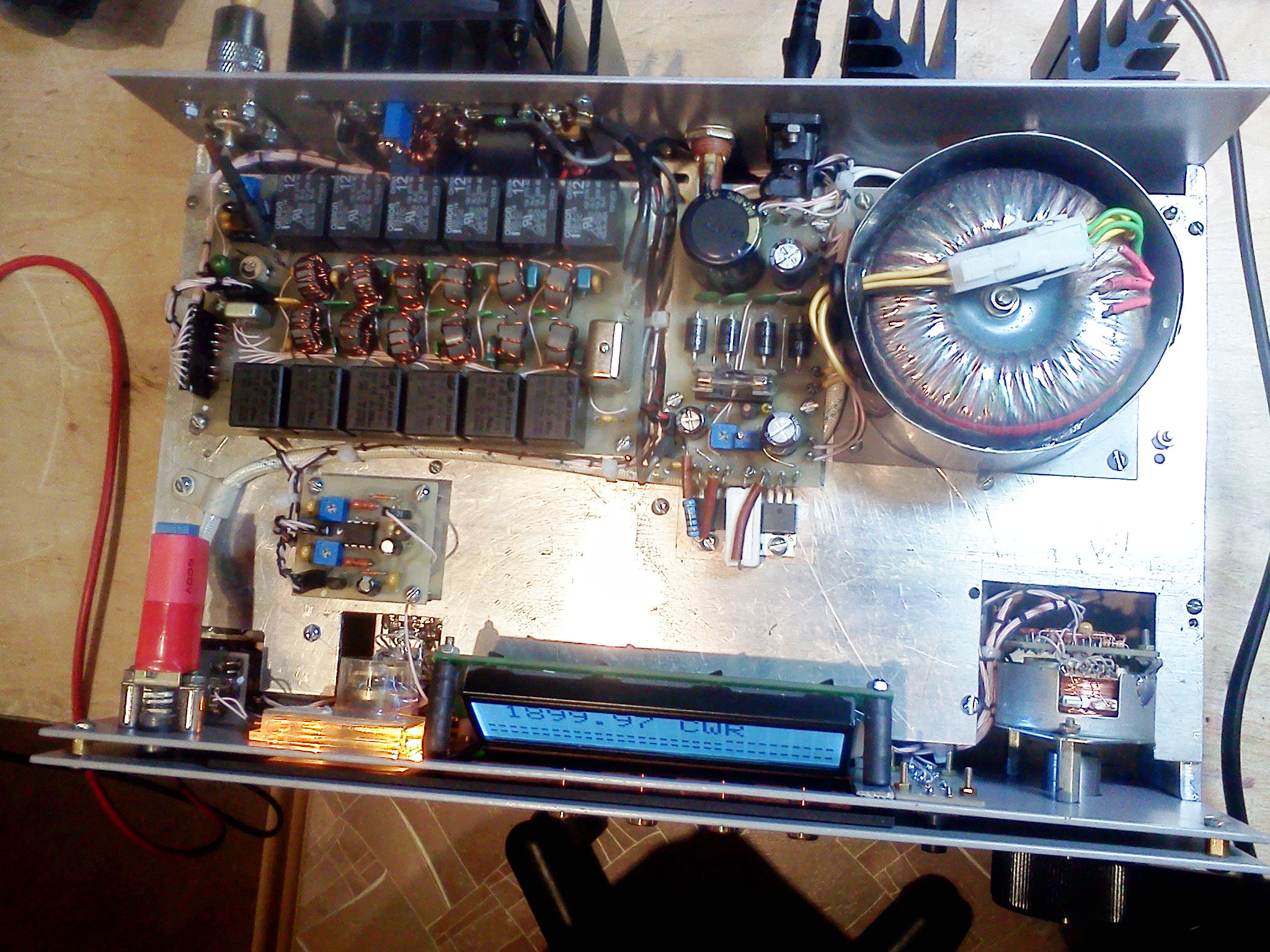

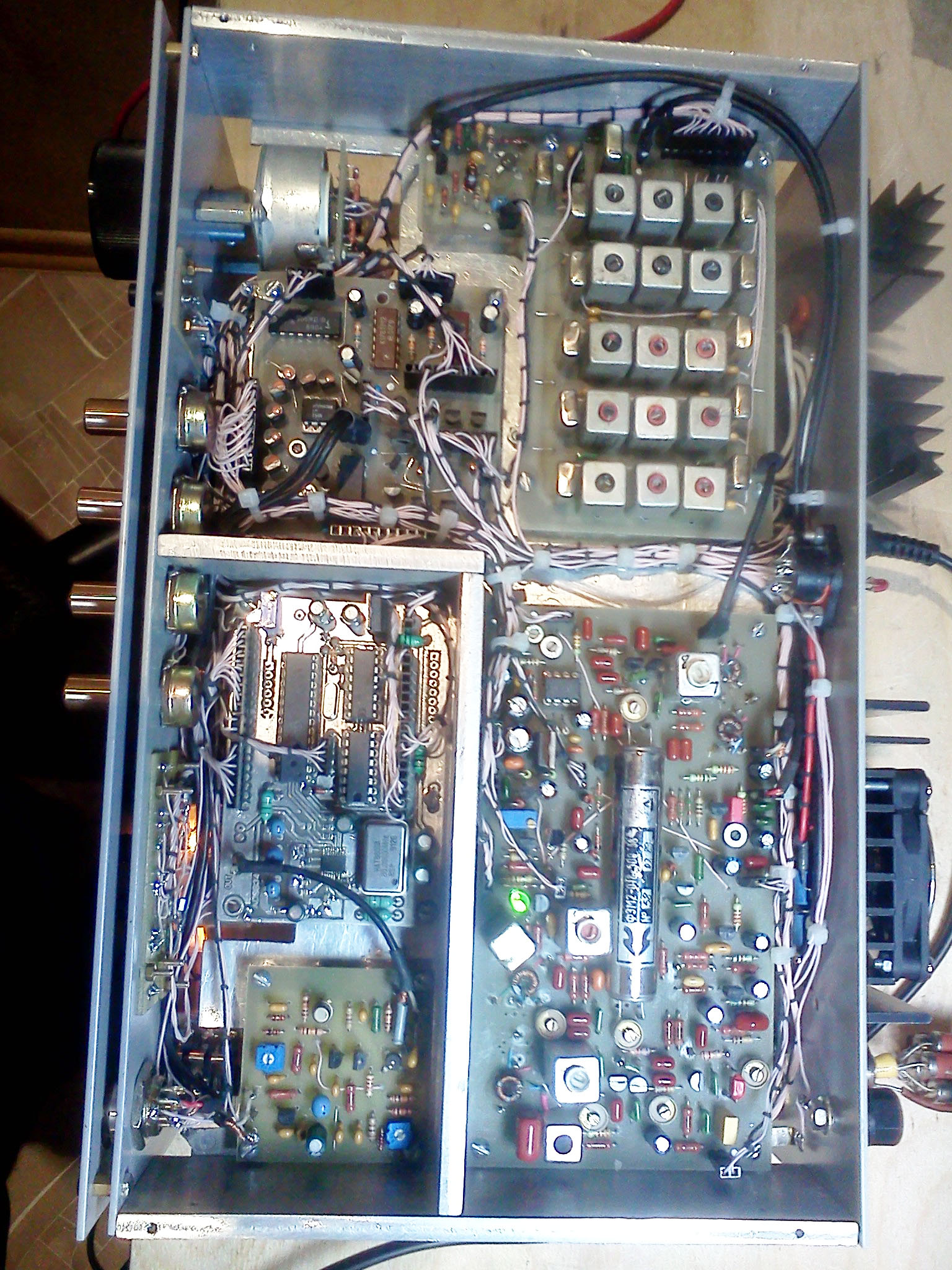

Наконец то у мня сборка и настройка подходит к концу.
В результате получилось пять диапазонов:
1.8
3.5
7.0
14.0
21.0
Чутьё приёмного тракта на всех диапазонах около 1 мкВ.
Выходная мощность (RD16) 8-10 ВТ.
Подавление зеркального канала 1.8-7.0 более 50ДБ.
14-21 не более 40ДБ.
Конечно 14 и 21 получились как бонус, но вполне можно работать в эфире.
Особых проблем с настройкой основной платы не было. Сергей довольно хорошо описал все ньюансы.

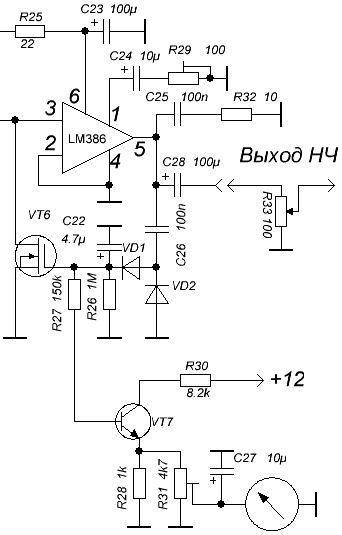

Вот в АРУ пришлось подбирать полевик из большого количества и разных производителей.
Порог срабатывания АРУ минимальный около 5мкВ.
Спасибо Сергею за его труды.

[US5MSQ]

Здравствуйте.
Спасибо за фотоотчёт. Большой объём работы проделали и солидная получилась конструкция.
Прекрасный результат!

[Mityaj]

симпатичненько получилось

[Aleksa]

Добрый вечер Сергей Эдуардович!
При использовании ВЧ головки на д311-м, когда напряжение больше 1 в., мультиметр показывает среднее значение напряжения на нагрузке
(например 20 В ср.) ? Или не все так просто. Т.Е. можно ли это устройство применять при измерении выходной мощности УВЧ на активной нагрузке 50 ом.
С уважением.
Александр.

[US5MSQ]

Здравствуйте.
Для Д311 максимально допустимое напряжение на входе 7 Вэфф, посему для измерения больших величин на входе пробника нужно использовать делитель.
Всё очень доступно изложено в статьях Б.Г.Степанова - ВЧ головка к цифровому мультиметру (см. приложение - Радио, 2006, №8, с.58-59) и предыдущих -см. список литературы в конце статьи

[Aleksa]

То есть с диодом Д2Ж (150 в U обр.) на пределе мультиметра 200 в я буду видеть действующее значение до 50 вольт близкое к реальности?
