Трехламповый трехдиапазонный приёмник коротковолновика

[Anatoly]

Сергей, а стабилизировать постоянное напряжение накала например простым стабилизатором типа LM317, есть какие-либо противопоказания?

[US5MSQ]

Здравствуйте.
Никаких противопоказаний нет, можно применять любой доступный стабилизатор - главное чтобы напряжения выпрямителя хватало для его нормальной работы.
Для той же LM317 нужно, чтобы напряжение поступающее на неё с выпрямителя (при требуемом токе нагрузки) как минимум на 1.5в+ напряжение пульсаций (примерно 0,5в при токе 1 а и емкости фильтра 10 тыс. мкФ) превышало выходное ( в данном случае 6,3в)даже при понижении напряжения сети минимум на 10%, т.о. переменное напряжение на накальной обмотке (при требуемом токе нагрузки) должно быть не менее Uн=0,7*(6,3+2+ Uд=0,5в)*1,1=7в, а оптимально порядка 8в.
А вот чтобы применить стандартную накальную обмотку на 6,3 и потребовалось разработать специальную схему стабилизатора напряжение с минимально возможным падением напряжения - в моей схеме уже при разнице между входным и выходным напряжением в 0,2...0,3в стабилизатор переходит в рабочий режим, но и при меньшем входном (например зимой в сельских районах напряжение в сети падает и на 20%) стабилизатор не выключается и накал, хоть и уменьшенный, продолжает поступать на лампы.
Впрочем, этот момент я подробно уже рассматривал в описании приемника...

[Anatoly]

Добрый день!
Сергей, спасибо за подробный ответ, но хотел бы уточнить не совсем понятный момент из описания приемника. Что означает «для регулирующего транзистора также не нужно отдельного радиатора (разумеется, что корпус или шасси металлические)»? Речь идет о транзисторе VT1 или VT4? И это подразумевается что его надо устанавливать прямо на шасси, используя шасси в качестве радиатора? И еще вопрос, чем можно заменить КП103?
Спасибо!

[US5MSQ]

Ну да, сток крепится прямо на шасси( на схеме он соединён с общим проводом).
Заменить КП103 можно на биполярник - см.
https://us5msq.com.ua/stabilizirovannyj ... pparatury/
viewtopic.php?f=23&t=189

[Serge]

Сергей Эдуардович , как обстоят дела с наборчиком приёмника?
Жду не дождусь...

[US5MSQ]

Здравствуйте.
Да всё уже готово, последние испытания завершены, осталось дела за малым - сделать подробное описание...
Если ничто не помешает и муза посетит то за выходные напишу...

[US7ILY]

Сергей Эдуардович, КЛАСС!!!

[US5MSQ]

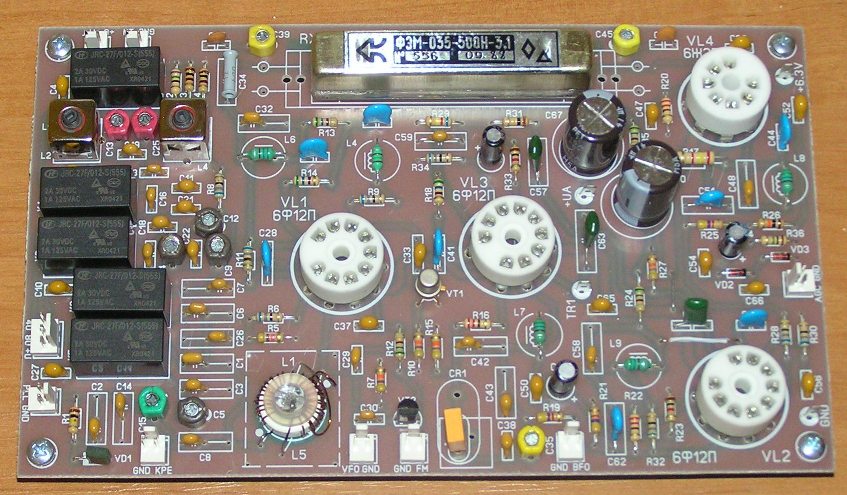

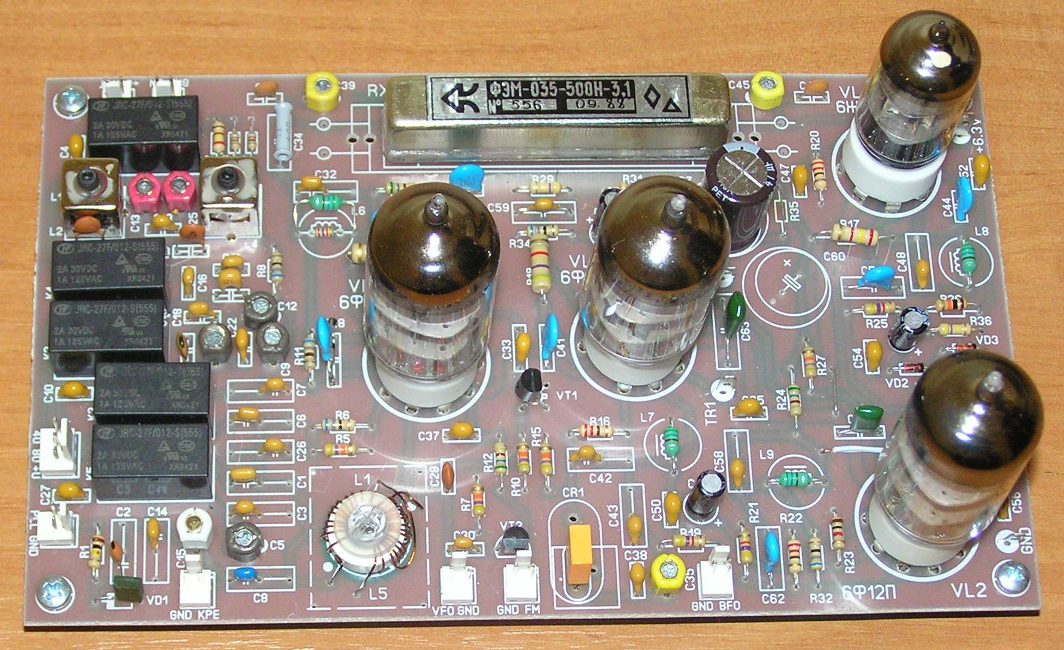

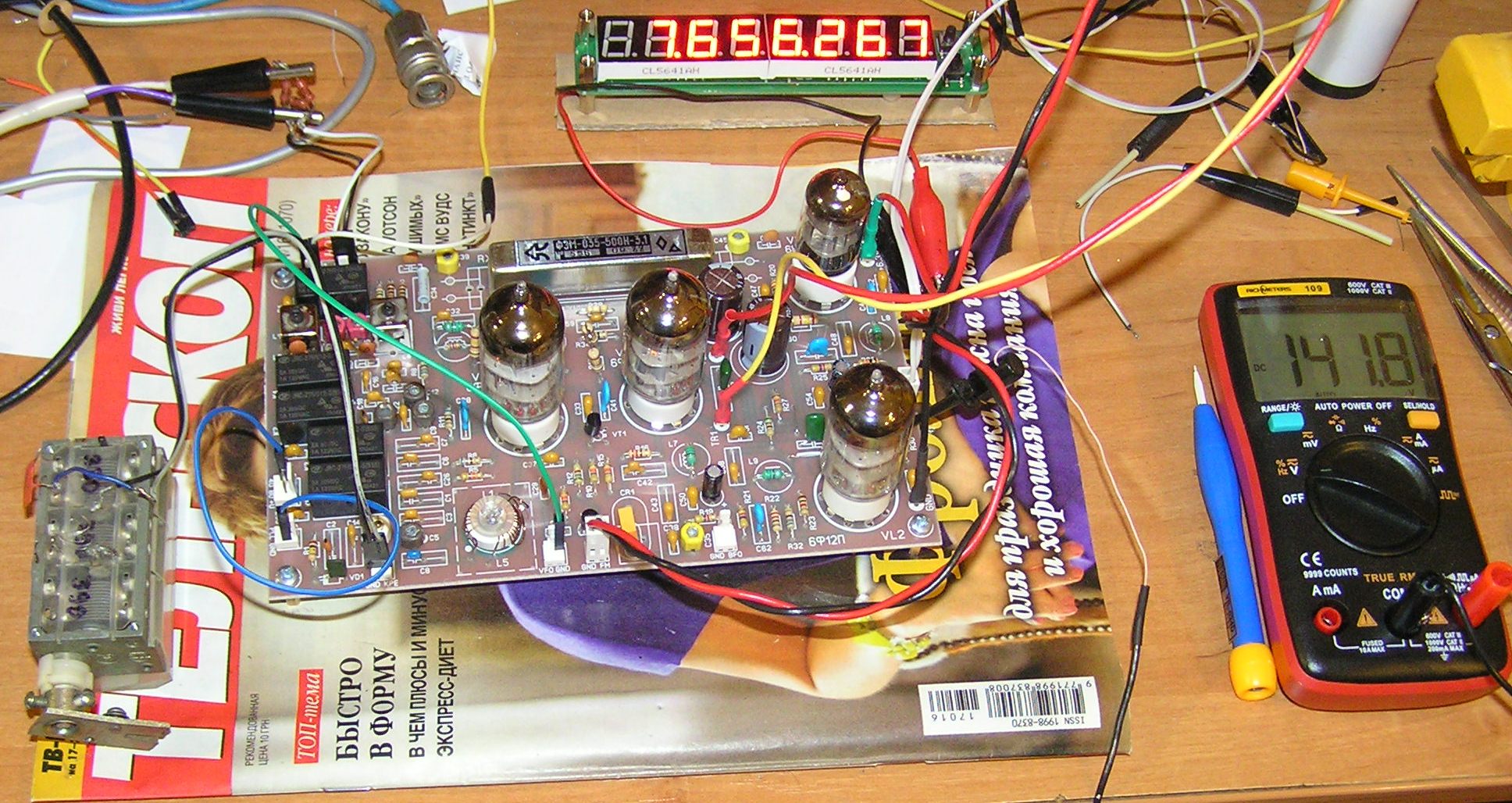

На видео от нашего коллеги Вячеслава пробное включение нового четырёхлампового приемника RX204080EMF TUBE пока без ГПД - с синтезатором Ёжик https://www.youtube.com/watch?v=HpMtWGNZBbM&t=42s
такой вариант также предусмотрен конструкцией приемника

[US5MSQ]

Новое видео от Вячеслава о работе нового четырёхлампового приемника RX204080EMF TUBE уже со штатным ГПД - https://www.youtube.com/watch?v=rvhCXd2mLxo&t=177s

[serij]

Сергей здравствуйте. А можно посмотреть полную схему этого приёмника на четырёх лампах. Вроде как только на трёх есть схема и отдельно дополнительно ещё лампа в пч.
