Набор для сборки платы ФНЧ TRX STEP II

Сообщение **US5MSQ** » 26 июн 2019, 16:20

Продам набор деталей для самостоятельной сборки платы ФНЧ + КСВ-метра TRX STEP II.

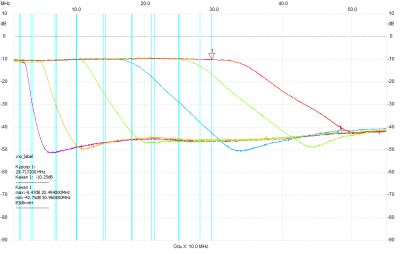

Для фильтрации гармоник на выходе усилителя мощности девятидиапазонного трансивера STEP II применяются шесть двухзвенных фильтров нижних частот (ФНЧ), по конструкции аналогичные применённым в трансивере "Дружба-М". В ФНЧ применены современные малогабаритные многослойные керамические конденсаторы, которые для увеличения допустимой реактивной мощности включены попарно, в результате этот ФНЧ надёжно работает при входной мощности до 15-20 Вт.
Коммутация диапазонов осуществляется при помощи малогабаритных реле типа HK4100F. Кроме того, на плате предусмотрены измеритель выходной мощности и КСВ-метр, а также выход ALC для автоматической регулировки мощности передатчика.
Плата рассчитана на "прямое" подключение к синтезатору Ёжик – без каких-либо промежуточных каскадов, но может быть легко сопряжена с любым другим синтезатором, имеющим такую же кодировку диапазонов:
Diap 1,8 МГц = 0000
Diap 3,5 МГц = 1000
Diap 7 МГц = 0100
Diap 10 МГц = 1100
Diap 14 МГц = 0010
Diap 18 МГц = 1010
Diap 21 МГц = 0110
Diap 24 МГц = 1110
Diap 28 МГц = 0001
Соответственно Diap = код, поступающий от синтезатора на разъём ABCD платы ПДФ, и далее на вход дешифратора диапазонов U1. Логическая единица соответствует постоянному напряжению +4…+5 В. В качестве дешифратора диапазонов применяется микросхема SN74LS145 (К155ИД10, К555ИД10). Она имеет достаточно мощный (ток до 80 мА) выход с открытым коллектором, что позволяет коммутировать диапазоны без дополнительных транзисторных ключей.

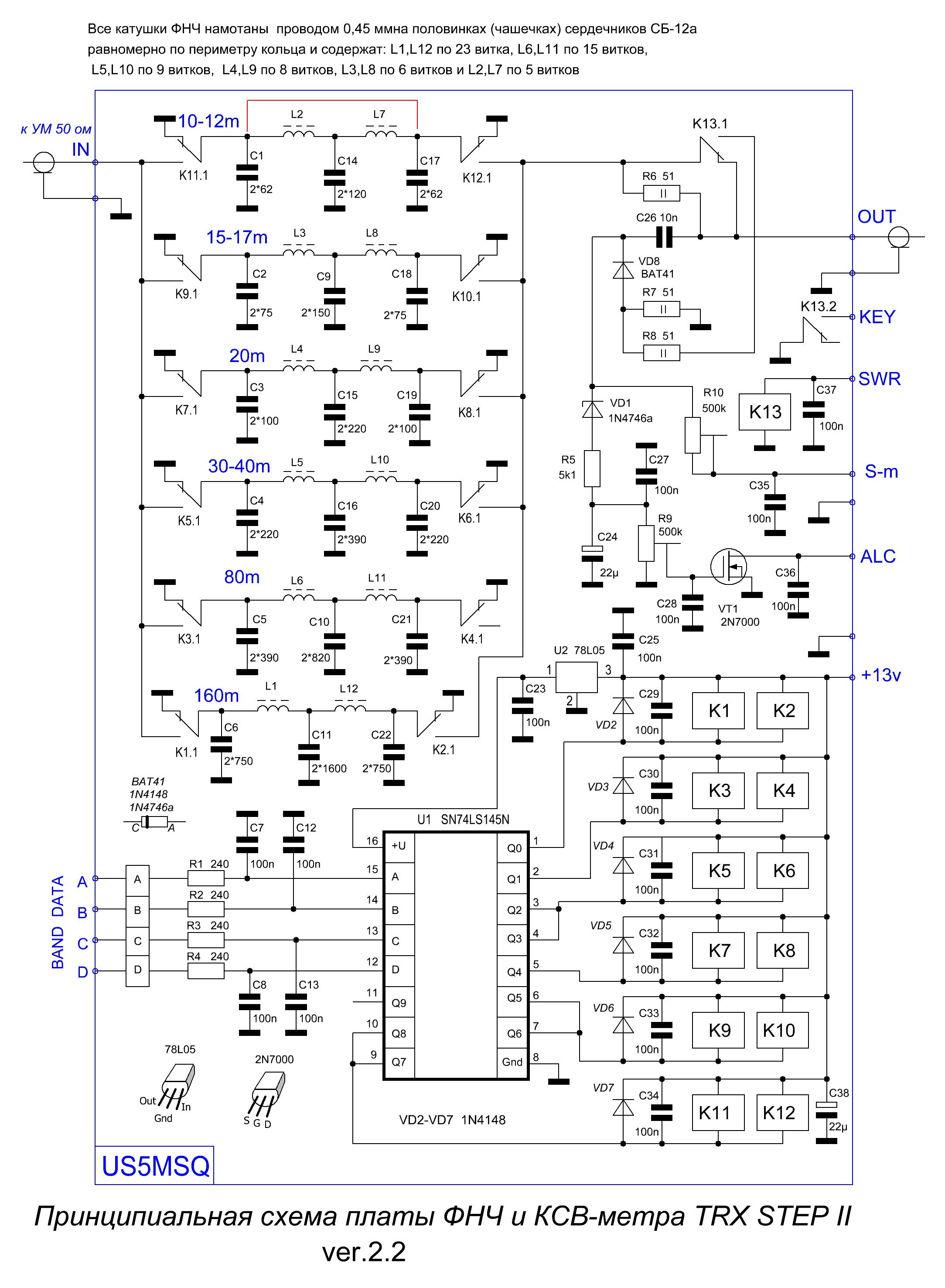

В исходном, показанном на схеме, положении контактов реле К13 в режиме передачи выходное напряжение передатчика полностью поступает в нагрузку. Для контроля оно выпрямляется диодом Шоттки VD8 и подаётся на две ветви:
- измерение выходной мощности: через резистор R10 подаётся на вход S-метра. Калибруется измеритель выходной мощности подстройкой R10 при подаче на нагрузку 50 Ом номинальной мощности 10 Вт (22 Вэфф);
- автоматической регулировки мощности передатчика: через пороговый стабилитрон VD1 и R5R9 на регулирующий полевой транзистор VT1, сток которого подключается к цепи регулировки сигнала передачи (в трансивере STEP II эта функция не задействована). Калибруется цепь ALC т.о.: при подаче на нагрузку 50 Ом мощности 12-15 Вт (25-27 Вэфф) подстройкой R9 добиваемся уменьшения выходной мощности до 10 Вт (22 Вэфф).
При подаче напряжения +12…+14 В на разъём платы SWR и реле К13 (HK19F) включается режим измерения КСВ и настройки антенной цепи: контакты К13.1 подключают КСВ-метр на основе резистивного моста R6R7R8, а контакты К13.2, выведенные на разъём KEY и включённые параллельно контактам телеграфного ключа, включают телеграфный гетеродин. Затем переводим трансивер в режим передачи CW и подстройкой внешнего согласующего устройства добиваемся минимальных показаний индикатора выходной мощности. Допустимым считается согласование, если показания индикатора на превысят 20% от максимальных, что соответствует КСВ примерно равному 2.

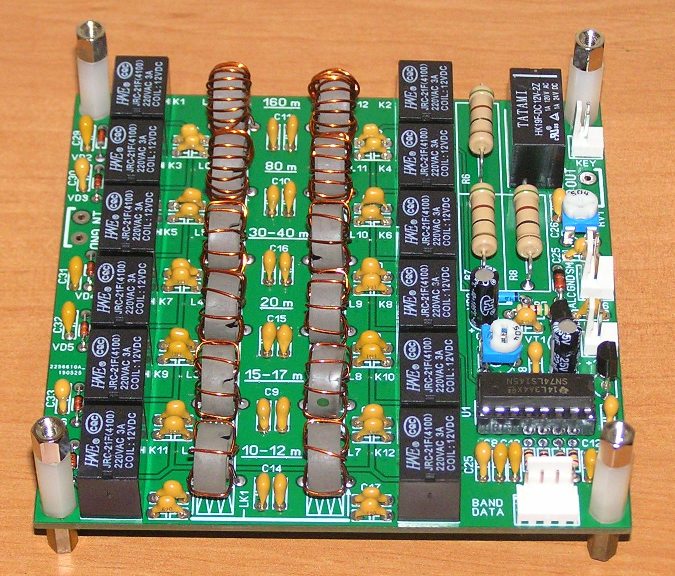

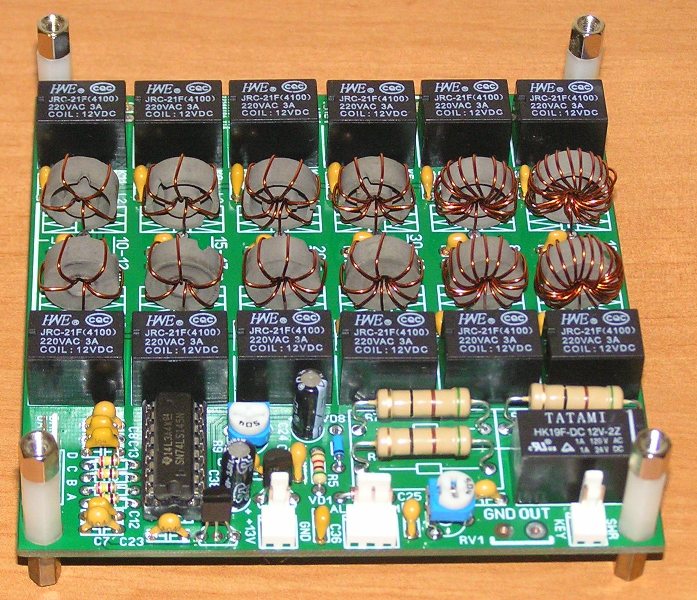

Преимущество КСВ-метра на основе резистивного моста над классическими, кроме простоты реализации, в том, что при любых аварийных ситуациях при настройке антенной цепи (вплоть до обрыва или короткого замыкания), что отнюдь не редкость при подключении случайных антенн, КСВ на выходе транзисторного УМа не превысит 2, т.е. УМ остаётся надёжно защищённым. Резисторы R6,R7 и R8 могут сильно нагреваться, посему их следует, фигурно выгнув выводы (как на фото), монтировать над платой на высоте 5-7 мм.
Внимание, на плате есть 2 небольшие опечатки: конденсатор С35 ошибочно обозначен как С25, а подстроечник R10 обозначен как RV1.

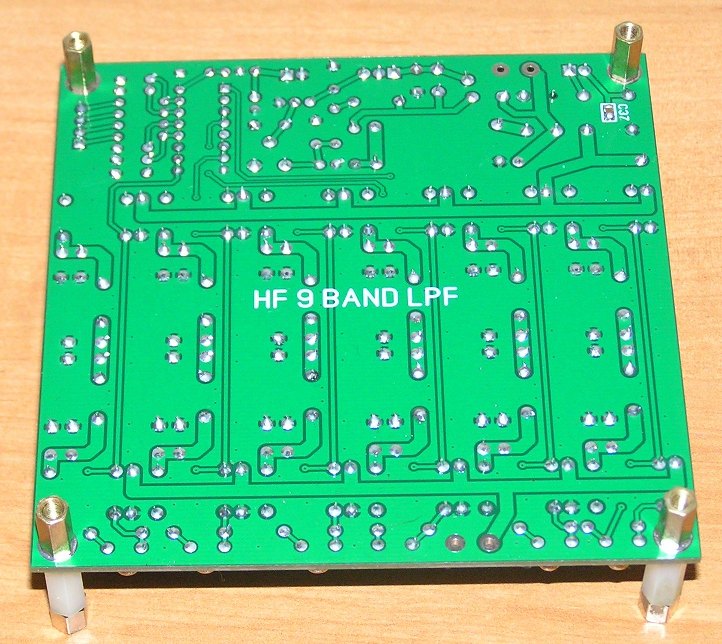

Монтаж фильтров нижних частот выполняется на двухсторонней печатной плате размерами 100х100 мм с маской и маркировкой. При использовании платы ФНЧ совместно с УМом, уже имеющем собственный ФНЧ с частотой среза по верхней границе КВ диапазонов (35-40 МГц), звено ФНЧ C1L2C14L7C17 на плату не устанавливается, а просто заменяется проволочной перемычкой, как показано на схеме и плате.
Намотка катушек ФНЧ производится проводом ПЭВ-0,45 мм и применяются половинки (чашечки) от сердечников СБ-12А, которые используются как кольцо без всяких переделок. Для катушек низкочастотных диапазонов (160,80 и 30-40 м), имеющим большее число витков, используются половинки сердечника с бОльшими внутренними отверстиями (те, что без резьбы), а для верхних диапазонов - те, что с резьбой.
Намоточные данные катушек индуктивности приведены на принципиальной схеме и в таблице.
Обозначение Индуктивность, мкГн Число витков, длина провода
L1, L12 4,7 23, 53 см
L6, L11 2,2 15, 37 см
L5, L10 0,8 9, 25 см
L4, L9 0,6 8, 20 см
L3, L8 0,4 6, 16 см
L2, L7 0,3 5, 14 см

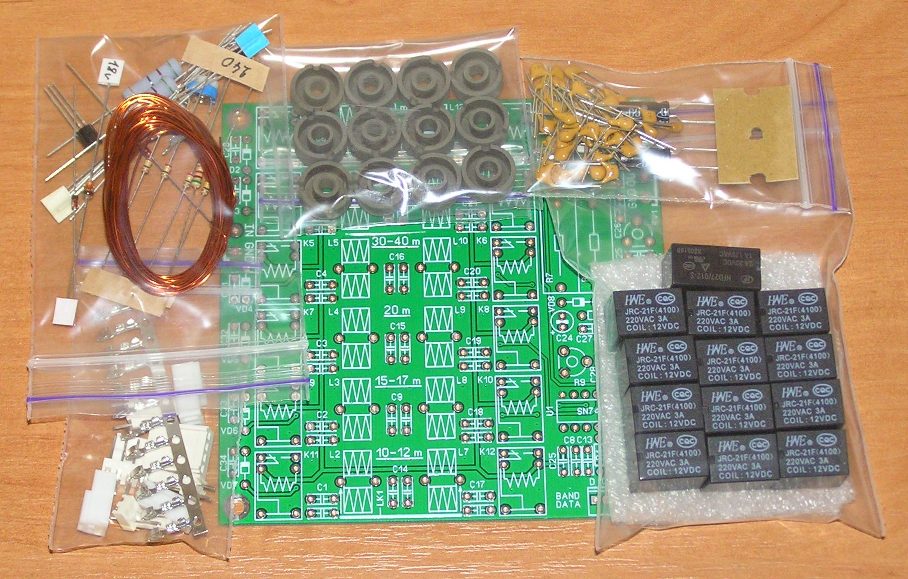

В комплекте набора для самостоятельной сборки есть все необходимые радиокомпоненты: качественная печатная плата с маской и маркировкой размерами 100х100 мм, резисторы, конденсаторы, диоды, транзистор, карбонильные кольца, намоточный провод, разъёмы, реле.

1.Стоимость полного набора для сборки платы ФНЧ, включая печатную плату: 1200 грн.

Отправка синтезатора производится не позднее 48 часов после предоплаты - по территории Украины Новой почтой. Возможна отправка во все страны Европы и СНГ. Подробнее см. здесь viewtopic.php?f=23&t=411
По вопросу приобретения обращаться в "личку" или по адресу: us5msq@gmail.com

Sergey Skorohod

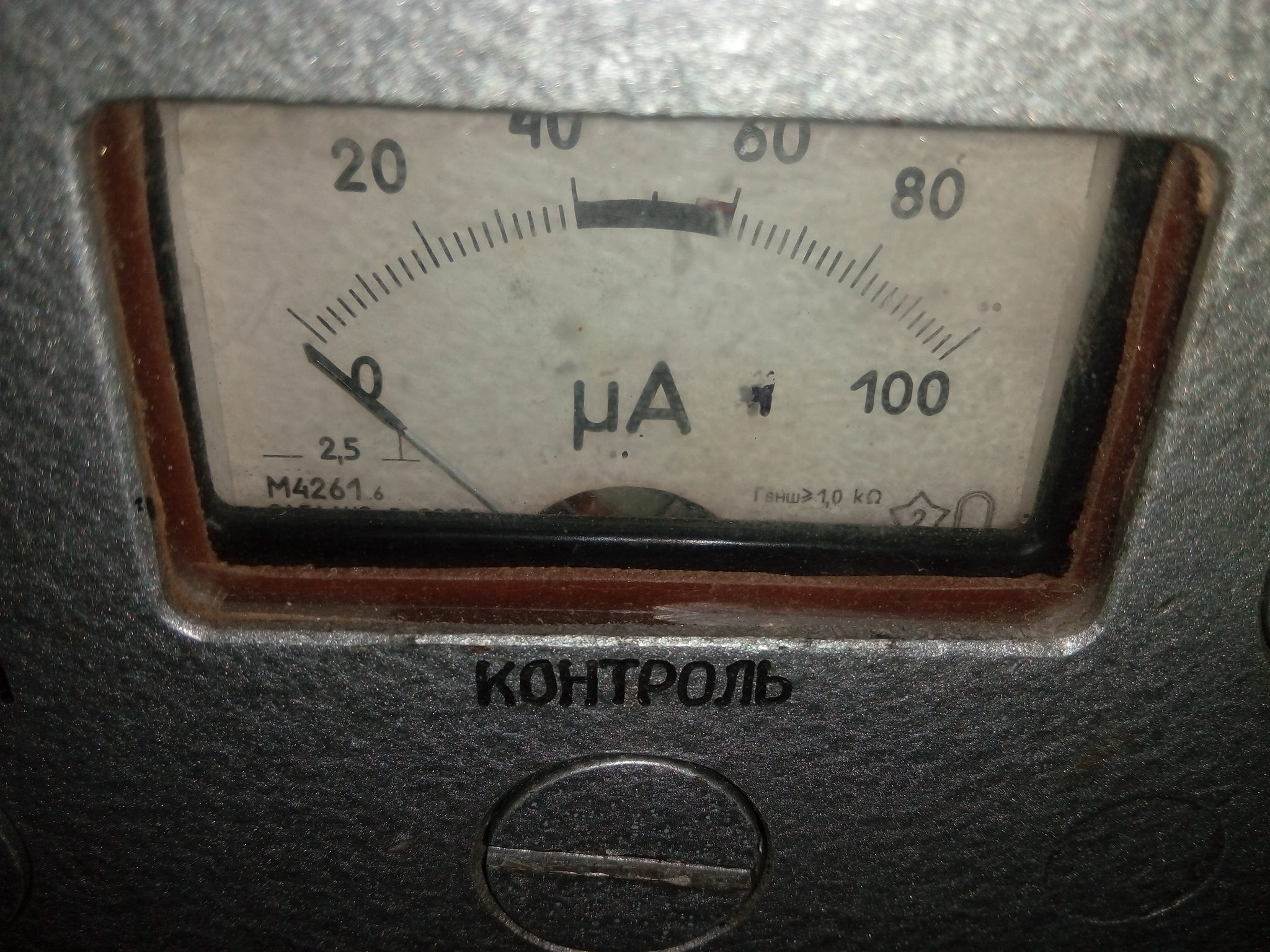

Здравствуйте Сергей! В схеме межблочных соеденений TRX Step2, индикатором КСВ и измерит. мощности(платаФНЧ) указан синтезатор Ежик. Скажите,возможно ли применение в качестве индикатора измерит. головки М4261,100мка? Интересует ее согласование,ее характеристики на фото. УМ будет родной 10Вт,на РД16
