Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[ua4fiw]

Здравствуйте Сергей Эдуардович.

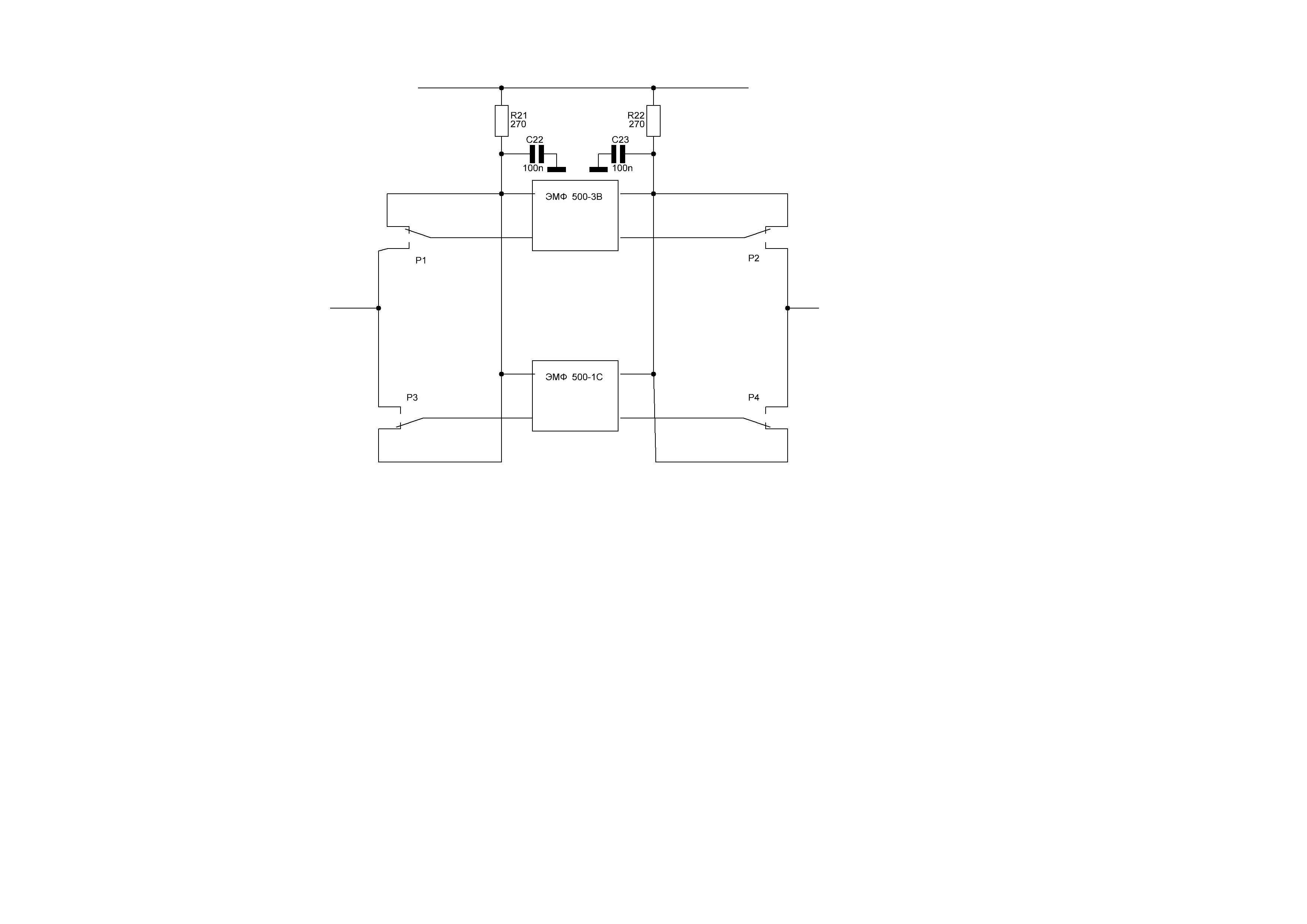

Справедлива ли будет такая коммутация фильтров в трансивере.

[US5MSQ]

Здравствуйте.
Да, схема коммутации правильная, но резонансные конденсатора по входу/выходу ЭМФов для каждого типа фильтра разные, поэтому их надо коммутировать совместно с ЭМФ.

[asha]

Здравствуйте.
Если на прием всё нормально, значит полоса пропускания ЭМФ достаточно широкая и частота опоры на месте.
Возможно сказываются особенности Вашего голоса. Попробуйте прежде всего заменить микрофон, на другой тип.

Взял тангенту с микрофоном от Моторолы. Теперь жалоб на сигнал не стало, иногда даже хвалят его качество. Считаю, что весь проект завершен успешно. Еще раз спасибо Сергею Эдуардовичу !

[US5MSQ]

Вот и славно

[Serge]

Сергей Эдуардович , может подскажете как всё же правильно коммутировать ЭМФ?
Подстроечные ёмкостя в сложном включении и не ясно как их коммутировать.
Аппарат работает в целом довольно не плохо ,но возникает необходимость вводить
полноценный CW ,а именно ввести фильтр и генератор хотя бы на двух транзисторах.
С генератором всё ясно а вот как быть с коммутацией ЭМФ?

[US5MSQ]

Здравствуйте.
А какие резонансные емкости Вашего телеграфного ЭМФ?

[Serge]

ЭМФ обычные 5д-0,5в или 0,5с ,я их никогда не мерял и не знал.
На столе без включения в схему это можно определить ?
Подать генератор померять с другой стороны , повращать потом померять ёмкость
переменника.

[US5MSQ]

Достаточно измерить индуктивность обеих обмоток

[us6iml]

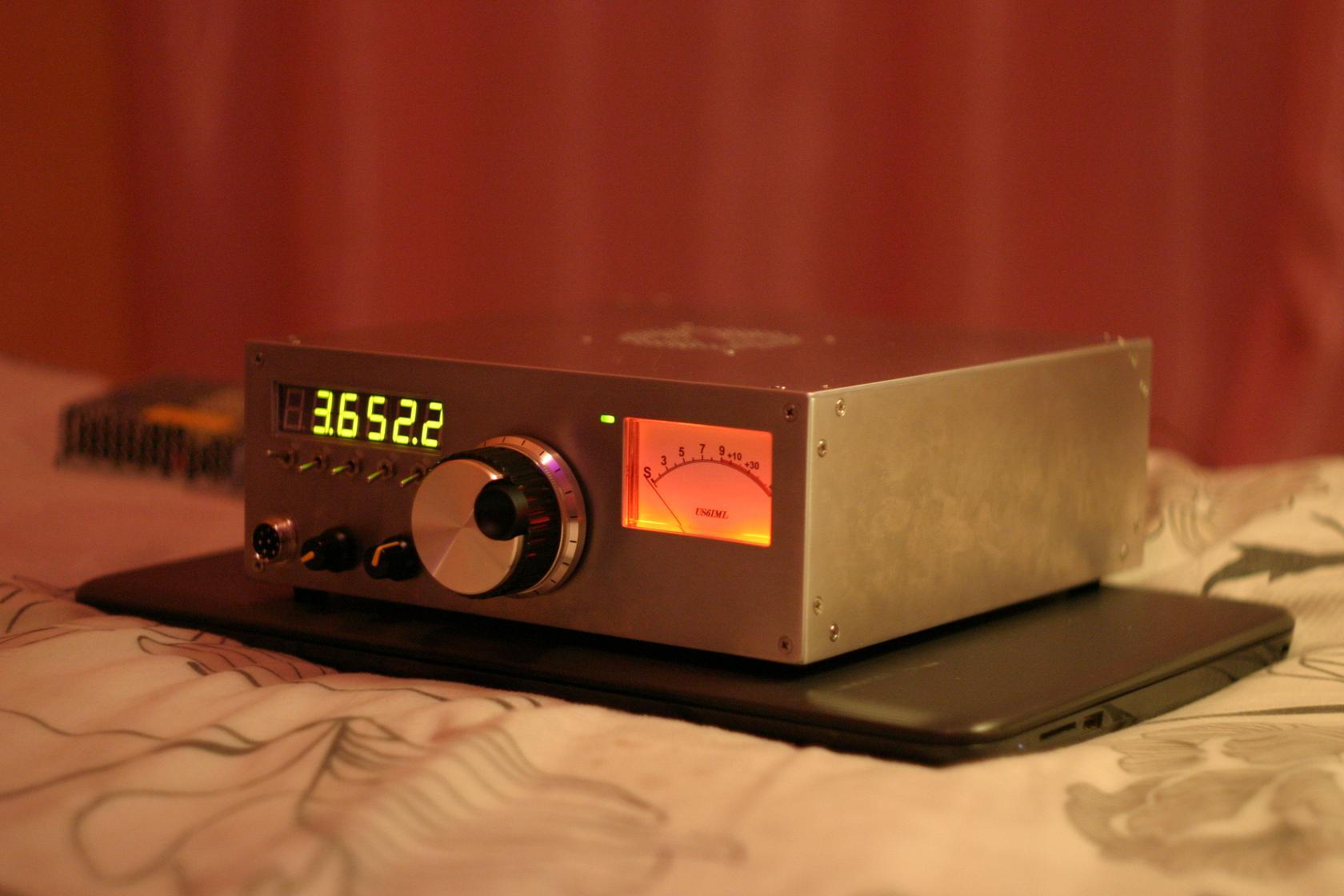

Собираю второй трансивер RADION хочу поделиться своим опытом чтобы я немного поменял в схеме .
1. Питание микрофона сделал постоянное ,потому что при включении на передачу напряжение растет постепенно и микрофон не работает мгновенно а самое главное меняется его АЧХ в течении нескольких секунд.
2. Добавил диоды на реле везде , потому что от бросков напряжения "вылетали" даже КРЕНКИ.

[US5MSQ]

Здравствуйте.
Спасибо за фото. Красиво получилось!
