Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Pawel]

Собираю второй трансивер RADION хочу поделиться своим опытом чтобы я немного поменял в схеме .

Здравствуйте!
А можно ли попросить Вас показать внутреннюю компоновку в корпусе?

[Serge]

Здравствуйте.
А какие резонансные емкости Вашего телеграфного ЭМФ?

ЭМФ 0,5В : Индуктивность правого МСР 1628 мкГн соответственно ёмкость должна быть 62 пФ.
Индуктивность левого МСР 1427 мкГн нужная ёмкость 71 пФ.

SSB Фильтр который есть у меня в запасе , точно такой же стоит в трансивере (не уверен что они идэнтичны)
ФЭМ 018-500-3в Правый 1691 мкГн - 59 пФ
Левый 1546 мкГн - 65пФ
Можно ли их коммутировать как на схеме выше , и подобрать потом
маленькими ёмкостями 2-5 пФ параллельно самим ЭМФ.

[Serge]

Уточню , я бы коммутировал с каждой стороны двумя группами ,
дабы добиться лучшей развязки.

[US5MSQ]

Здравствуйте.
Согласование этих ЭМФ практически идентичное, т.о. можно просто переключать обмотки ЭМФ, не трогая остальную схему.
Сделайте простое переключение ЭМФ и, кстати, частоту опоры, т.к. она у всех перечисленных ЭМФ должна быть разная
Добротность входных/выходных контуров ЭМФ порядка 10-15, т.е. вполне допустим разброс значения резонансных емкостей до 10 %.

[Serge]

Сергей Эдуардович спасибо ,но почему разная опора?
Они ведь оба верхние , я думал что 500 кГц опора для обоих.

[US5MSQ]

По имеющейся информации (ж.Радио,2002,№5,с.59) средняя частота этого ЭМФ500-0,5В равна 500,35 кГц, т.е. для получения привычных 700-1000 Гц, опору надо снижать на 350-650 Гц

[us6iml]

Сергей Эдуардович ,даст ли улучшение в меньшем пороге срабатывания в АРУ если поставить германиевые диоды в АРУ , когда то собирал трансивер Дунай 2005 и там автор рекомендовал эту доработку. С хорошей антенной так сказать иногда прослушивается небольшой "подхрип" ЕСЛИ придираться , усиление по нч достаточное а вот запас по ПЧ в АРУ это хорошо . Как Вы считаете ?

[US5MSQ]

Здравствуйте.
германиевые диоды ничего кардинально не изменят, лишь немного снизят порог срабатывания АРУ. подхрипывания при больших сигналах свидетельствуют о перегрузке приемного тракта, поэтому не забываем пользоваться аттенюатором, тем паче, что при больших, полноразмерных, антеннах исходная чувствительность тракта на НЧ диапазонах явно завышена - должна быть как минимум в 3 раза меньше для села и в 10 раз меньше для города

[UT6MAL]

Здравствуйте, Сергей.
В схеме 2 гетеродина 1 ПЧ применён контур 30 и 5 витков.
Если применить СБ12А, то получается примерно 17 и 3 витка.
3 витка не будет мало для смесителя?
Сильно критично соотношение катушки связи к контурной?

[US5MSQ]

Здравствуйте, Сергей.

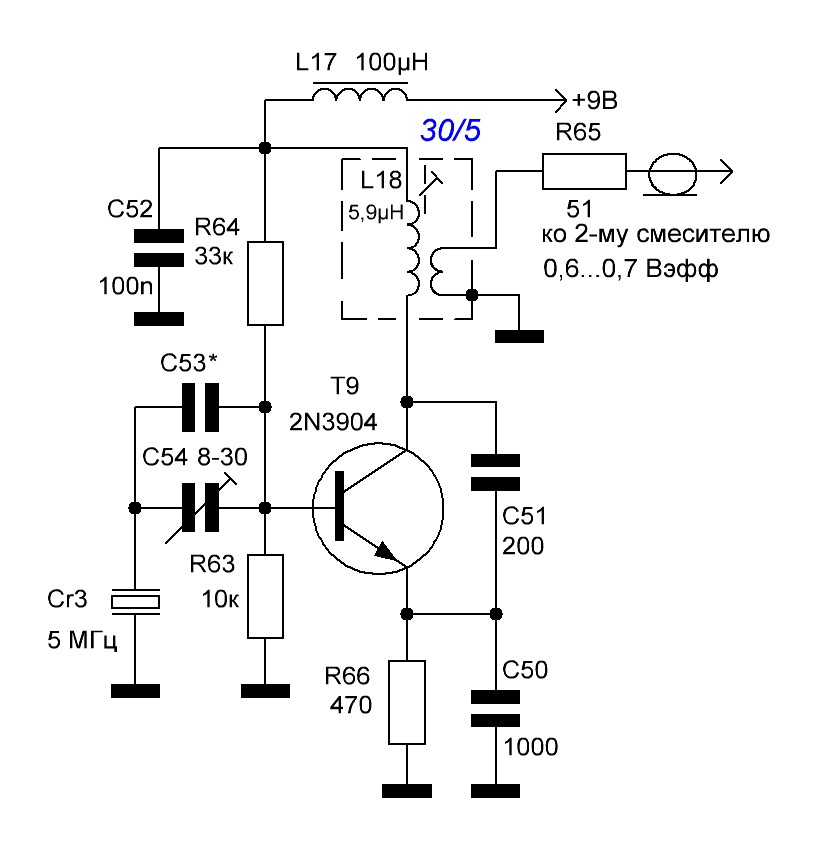

В схеме 2 гетеродина 1 ПЧ применён контур 30 и 5 витков.
Если применить СБ12А, то получается примерно 17 и 3 витка.
3 витка не будет мало для смесителя?
Сильно критично соотношение катушки связи к контурной?

Здравствуйте, Николай.
В этой схеме амплитуда напряжения на контуре примерно равна постоянному напряжению база/коллектор Т9, т.е. примерно 6-7в, а на смеситель надо подавать амплитуду порядка 0,9-1в, т.е. примерно в 6 раз меньше, вот так и определяется соотношение витков катушки связи.
