Приемник начинающего коротковолновика JUNIOR

[US5MSQ]

Здравствуйте.
1. Делать ничего не нужно. Это небольшое отличие в напряжении на выходе не существенно - значения могут немного отличаться у микросхем разных производителей.
2.Да, это опечатка,правильно С4 и С13, спасибо - сейчас исправлю.

[RK9AMX]

Здравствуйте!
Всегда с удовольствием читаю ваши статьи, Сергей. Делал несколько приемников по вашим схемам. И вот очень мне понравилась схема Junior'а. Решил её повторить, но с небольшими изменениями под свои условия.
Во-первых: сделать не 2 на 6-10 диапазонов (пока не решил сколько).
Во-вторых: применить синтезатор на SI5351.
В-третьих разделить конструкцию на 3 модуля (синтезатор, основная плата и полосовые фильтры).

Синтезатор буду применять собственной конструкции (за одним обкатаю его в реальном приемнике). Основную плату развел под SMD монтаж.
А вот с платой полосовых ещё не определился. Какую схему взять за основу? Реле для коммутации применять не хочу. Вот и думаю, применить ключи 3157 или на диодах сделать? Есть ещё вариант с ключами PE4259, но их заказывать придётся. Что посоветуете?

Во вложении схема и ПП основного модуля.

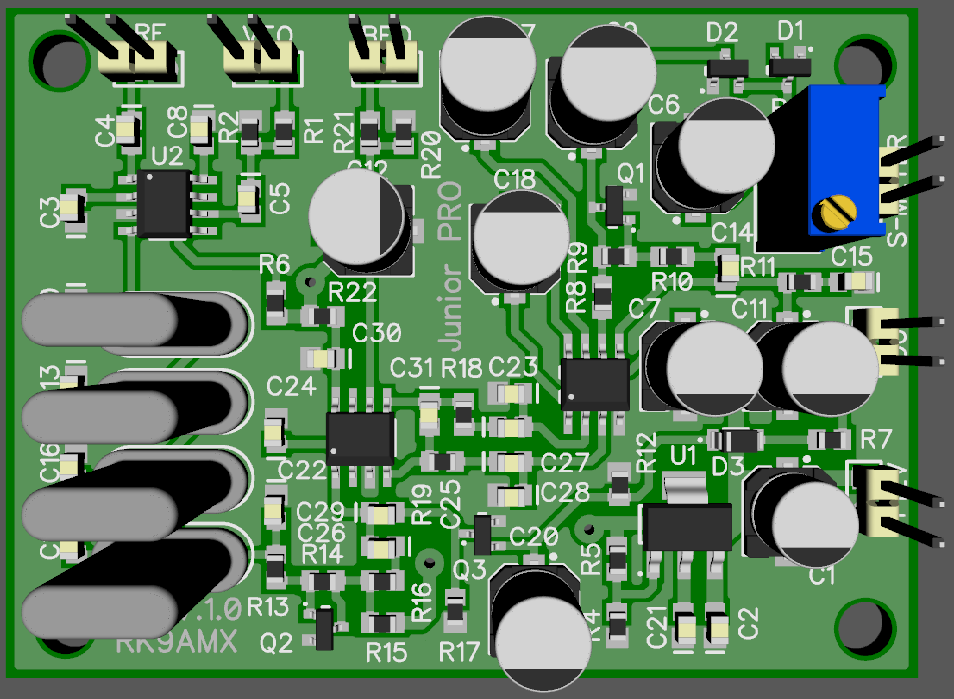

Расположение компонентов

[US5MSQ]

Здравствуйте.
Красиво получается.
Что касается коммутации ПДФ, если не пугает пайка большого количества SMD-шек. то конечно предпочтительнее ключи, те же типа 3157 дадут вполне приличный результат.
ПДФ здесь не смысла усложнять, вполне справятся двухкотнурные, подобные применённым мной,

[RK9AMX]

Доброго вечера, Сергей Эдуардович.

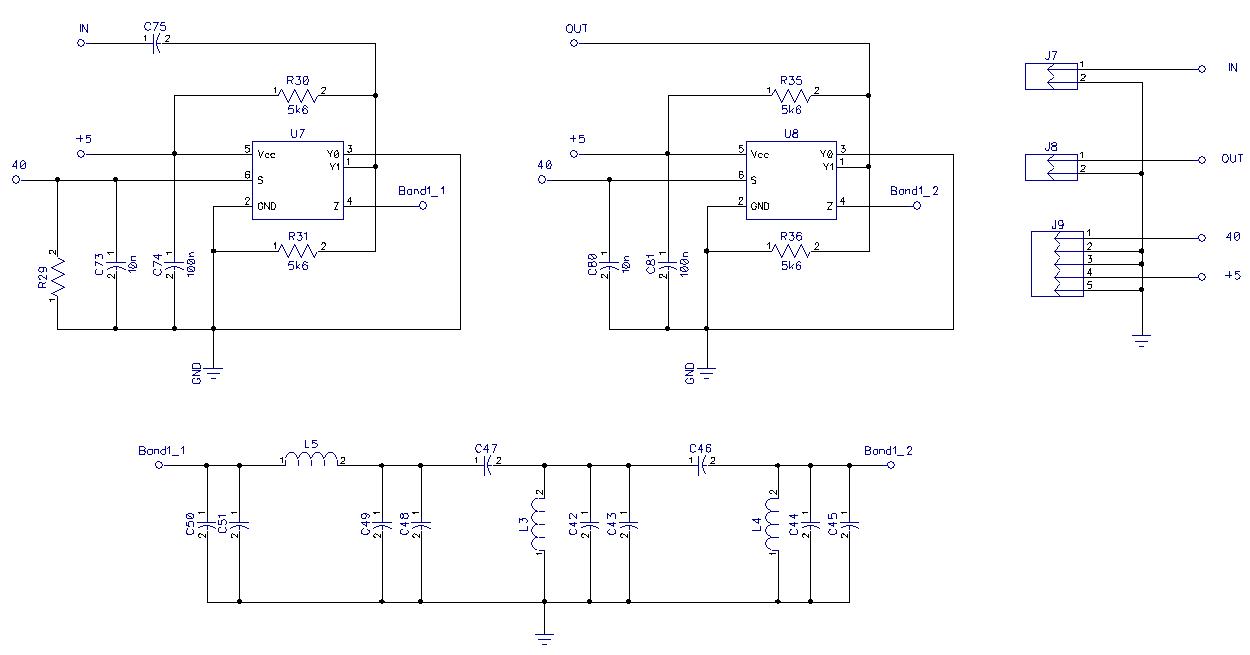

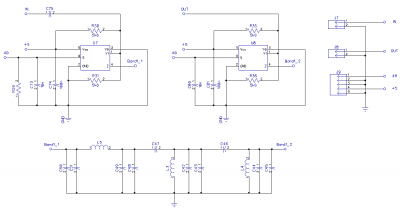

SMD-монтаж не пугает, более того, на мой взгляд он проще. Буду пробовать на FSA3157 (у меня в наличии какой-то аналог, точную маркировку не помню). Чуть подправил плату и добавил макет будущего ДПФ. Платы заказал в Китае. Как придут проверю разные варианты ДПФ.
Собственно варианты ДПФ:
1. Приёмник Junior.
2. Трансивер Step 1.

По первому варианту не знаю номиналы для остальных диапазонов, кроме указанных на схеме. Хотел смоделировать в FRsim'е, но не знаю на какое сопротивление нагружать фильтр по входу? С выходом понятно, подглядел описание Step, 1,5кОм.

Второй вариант более понятен: 50 Ом -> 1,5кОм. Поэтому его и использовал для макетной платы. Если что, упростить до первого варианта можно одной перемычкой:) Здесь можно реализовать управление аттенюатором от синтезатора 10-20-30дБ. Переключать теми же FSA3157. Насколько этот вариант удобнее и эргономичнее? Для меня пока этот вопрос открыт.

И в заключении, насколько оправдано применение УВЧ для диапазонов 14-28 в этом приёмнике? В Step II всё приведено к 50 Омам. Там вопросов с применением УВЧ у меня не возникло. А с этой схемой пока непонятно. Куда его включать, по какой схеме делать или вообще отказаться от него?

[US5MSQ]

Здравствуйте.
Оба варианта ПДФ рассчитаны на источник сигнала 50 Ом и высокоомную нагрузку: 3,8 кОм (Junior) и 1.5 кОм (STEP 1).
Основная задача УВЧ в STEP II - получить входное 50 Ом, а с точки зрения чутья оба варианта ( с УВЧ и без него, но с трансформирующим сопротивление ПДФ) дают примерно одинаковый результат.

[Mazay]

Уважаемый Сергей Эдуардович!
Собрал приемник JUNIOR и столкнулся с проблемой в настройке. Не удается настроить опорный генератор на частоту 4998 КГц. Подстроечным конденсатором С37 удается изменять частоту в диапазоне 4999,41...5001,04 КГц. Ниже не опустить. Подпаивал паралельно С37 добавочный конденсатор 20 пФ, частота немного снизилась, но все равно не ниже 4999 КГц. Измерение провожу "Алмаатинской ЦШ". Сама шкала калибрована по GPS. Кварцевый фильтр сделан из кварцев той же партии. При указанных на схеме емкостях получился по уровню -3 дб: 4998,61...5001,06 КГц. Полоса: 2,48 КГц. И получается, что опорный генератор надо ставить на 4998,41 КГц. Т.е. от полученного сейчас значения нужно еще уменьшить частоту на килогерц.
И в качестве ликбеза. Подскажите пожалуйста, что дает включение последовательно с кварцем и подстроечным конденсатором катушки (дросселя "полосатика" 47 мкГн)?

[US5MSQ]

Здравствуйте.
Дроссель как раз и позволяет снизить частоту генерации до требуемого уровню
Если 47 мкГн недостаточно, то нужно индуктивность увеличить.
И это всё есть в описании приемника https://us5msq.com.ua/radiokonstruktor- ... ka-junior/
но кто-бы его ещё читал перед сборкой и налаживанием?

[Mazay]

Сергей Эдуардович! Читал описание и не один раз. И настраивал точно следуя написанной методике настройки Вот не получилось выставить частоту опорника на указанную Вами величину - 4998 кгц, точнее опустить ниже 4999 кгц. То, что последовательный контур позволяет сдвинуть частоту настройки вниз, я тоже читал. Но, к сожалению, не понимаю какой элемент в этой цепи за что отвечает. Спасибо, что подсказали, что надо увеличить индуктивность. Буду пробовать.

[US5MSQ]

Величина этой, так называемой "удлиняющей" индуктивности, зависит от типа кварца. Для кварцев, которыми я комплектую набор, оптимальна 47 мкГн, для Ваших кварцев похоже, что нужно побольше.

[Mazay]

Поставил дроссель 56 мкГн и все получилось. Спасибо огромное за помощь!

А можно еще вопрос? Как в собранном приемнике (и Малыше в том числе) непосредственно в схеме можно измерить АЧХ кварцевого фильтра? В литературе пишут, что после сборки устройства произвести подстройку в реальной схеме. И все. А как правильно подключить приборы - ни слова. Я правильно понимаю, что подключение ГСС+Милливольтметр или NWT на вход и выход фильтра, пусть даже через маленькие емкости так или иначе исказит картину? Как правильно это сделать?
