Нужна помощь по УНЧ

[US5MSQ]

Проверьте, нет обрыва в динамике, на верхнем выводе R7 должно быть полное напряжение питания. При замыкании R2 га нижнем выводе R7 как и на эмиттерах V2 V4 также должно быть почти полное напряжение питания.
Если это не так, ищите ошибку в монтаже выходных транзисторов или один из них неисправен.

[stopus]

Всем доброго здравия!
Сергей Эдуардович, появилось немного времени позаниматься усилителем. Воодушевленный Вашими советами, сделал печатную плату. Все транзисторы перед установкой на плату проверил, выводы промаркировал (на выводы базы надел белые кембрики, на коллектора - красные). Все собрал, включил - подстройкой R1 напряжение на выводе 3 микросхемы изменяется от 0,3 В до 0,28В (установил R1 подстроечник сопротивлением 200 КОм). На выводе 7 микросхемы напряжение 3,7В (наверное нужно подбирать R4?), на верхнем выводе R7 и напряжение питания 9В. При замыкании резистора R2 на третьем выводе микросхемы и эмитерах V2 и V4 практически напряжение питания - примерно 8,7В. Получается, что микросхеме "кирдык" или можно еще что то сделать? Буду благодарен за совет!

[US5MSQ]

Здравствуйте.
Да вроде микросхема живая, просто не хватает пределов регулировки R1, его надо увеличить - поставьте последовательно с подстроечником 200 кОм резистор порядка 100 кОм

[stopus]

Здравствуйте Сергей Эдуардович!
А может для начала мне подобрать резистор R4 - ведь при номинале, указанном на схеме, питание микросхемы и делителя R1, R2 всего 3,7В (на нем большое падение напряжения)? По каким критериям его нужно подбирать?

[US5MSQ]

Критерий один - номинальное (или рекомендуемое) напряжение питание микросхемы по даташиту

[stopus]

Понял, тогда поэкспериментирую и о результатах отпишусь. Благодарю за пояснения!

[stopus]

Всім доброго здоров'я!

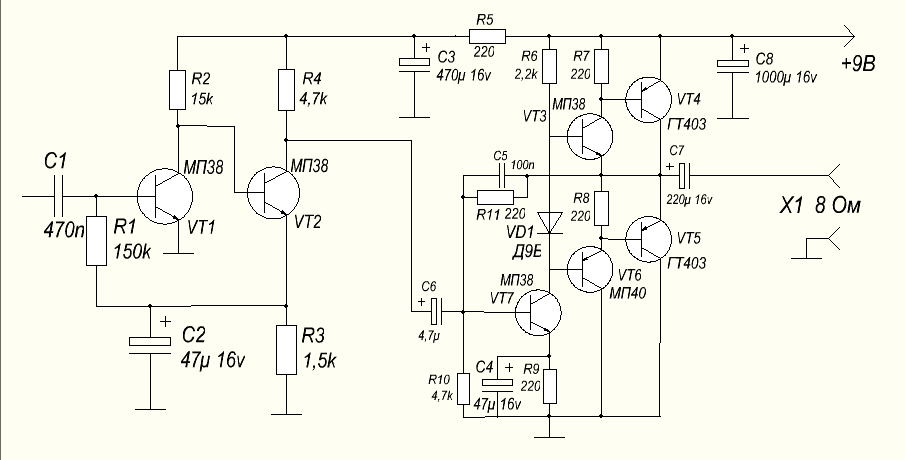

Сергій Едуардович, запитання до Вас! Вже з схемою унч на мікросхемі К2УС245 я заплутався, як кажуть, у двох соснах. Не хочуть мікросхеми робить, хоч убийся (не виставляється половина живлення на 3 нозі і все!). Ось трошки відійду, ще попробую мікросхему спаять на макетці (її внутреності я викладав вище). Запитання до Вас таке - які транзистори там використати - кремнієві чи германієві? І ще таке прохання - схему унч від Вашого приймача попробував перевести на жавлення від +9В та вихідні транзистори хочу поставити ГТ403. Подивіться, чи не наплужив я? Схему прикріплюю. Дуже вдячний за відповідь!

[US5MSQ]

Здравствуйте.
Да вроде всё верно, кроме номиналов некоторых резисторов. Впрочем с такими номиналами ( кроме R11) будет нормально работать, только придётся подобрать R11 половину напряжения питания на выходе

[stopus]

Дякую, Сергіє Едуардовичу, за відповідь. З опором R11 я помилився - він повинен бути 10-20 КОм? (схему малював в splan і елементи дублював, а опір забув змінити). Там ще й паралельно йому стоїть конденсатор С5 - його ємність 4n7.

[US5MSQ]

Лучше номиналы резисторов взять из моей схемы, тогда настройки не понадобится. если будете делать без предварительного усилителя, то перед ругулятором громкости нужно поставить резистор 1-2 кОм. Возможно С5 и не понадобится.
