Приветствую всех.
Мне часто задают вопрос о возможности применение в TRX STEP II синтезатора Ёжик S2.
Схема STEP II изначально была спроектирована под простой Ёжик V2. Подключение версии S2 возможно, но потребует некоторых изменений как на основной плате (R14=R17=220 om, R20=100k, VD5=3,3v), так и на межблочной схеме подключений - нужно будет на отдельной платке разместить два транзисторных ключа по цепям управления ATT и  PREAMP, аналогичных схеме Ёжика V2 (т.е. резистор 3.3 кОм в базе n-p-n транзистора), но которых нет на плате синтезатора S2.

[US5MSQ]

Приветствую всех.

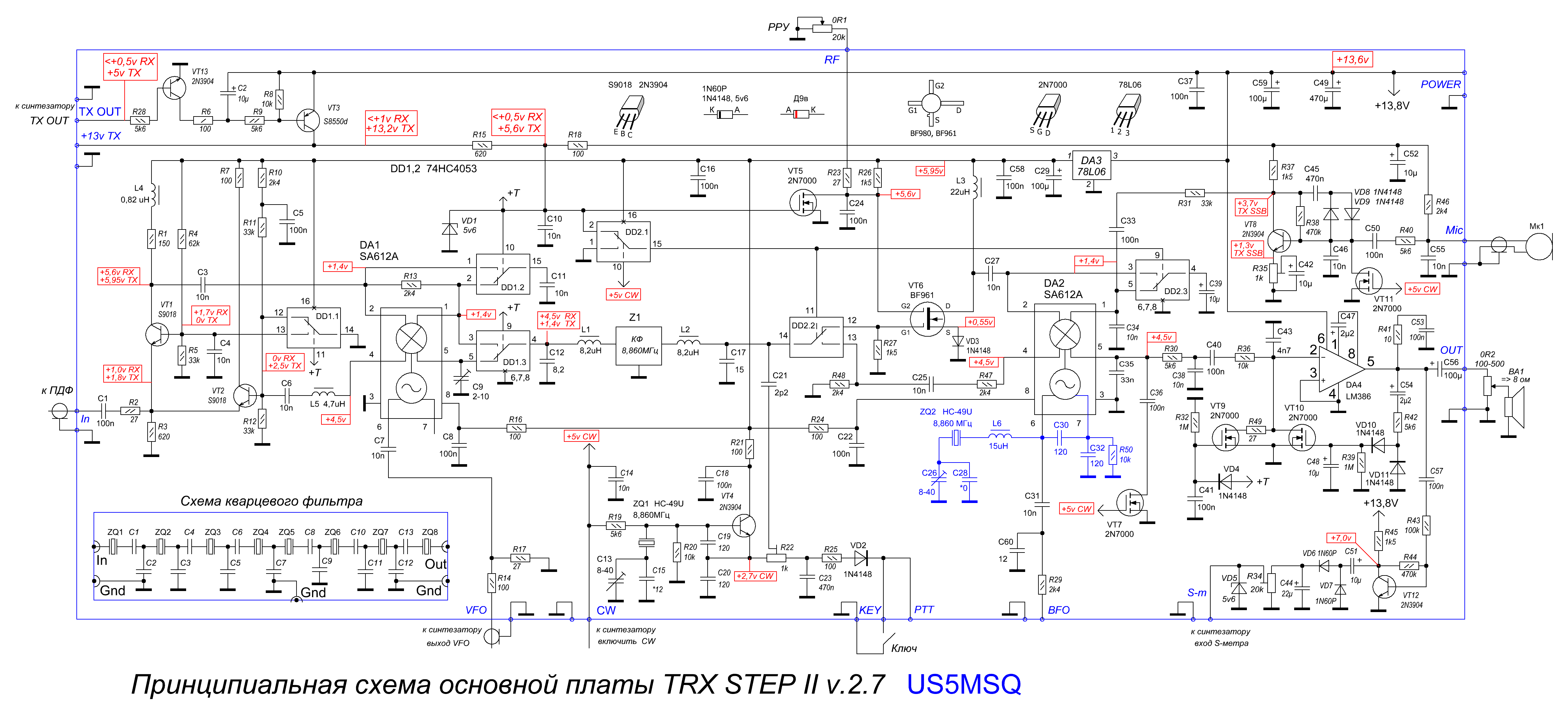

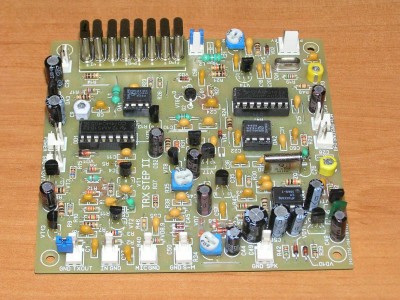

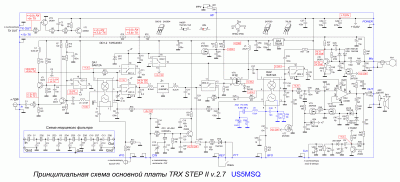

Поскольку кварцевые резонаторы и, соответственно, фильтры на частоту 8,865 МГц закончились, а приобрести новые не представляется возможным, набор с сегодняшнего числа переводится на КФ на основе резонаторов в высоком корпусе (НС-49U) с частотой 8,860 МГц. В связи с этим в схему основной платы ( теперь это версия 2.7) внесены небольшие изменения:
1. Поскольку сопротивления источника /нагрузки новых КФ порядка 150 Ом изменены значения элементов согласующих цепей (L1,L2 и С12,С17).

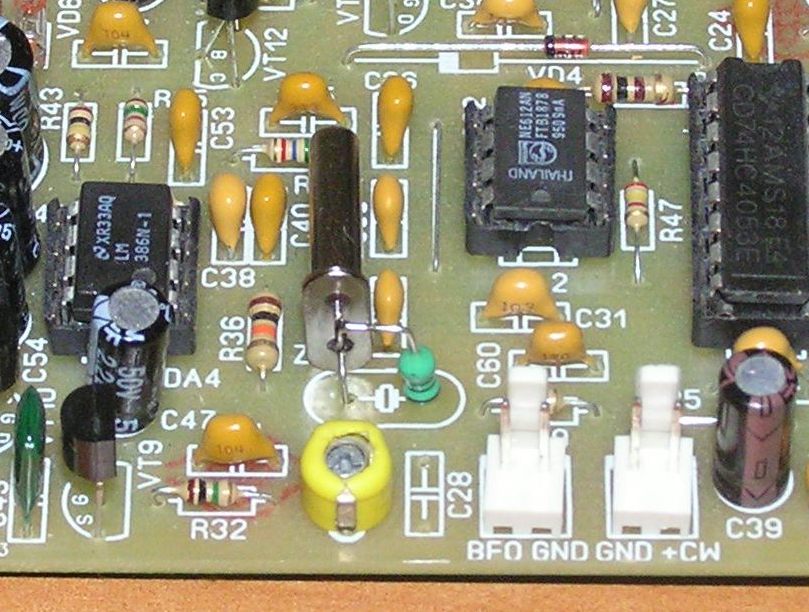

2. Поскольку теперь в опорном гетеродине используется кварц из той же партии, что и в КФ, для смещения частоты генерации на нижний скат АЧХ КФ, последовательно с кварцем ZQ2 включен "удлиняющий" дроссель L6. Места на плате под этот дроссель не предусмотрено, поэтому его проще всего смонтировать одним выводом в посадочное место ZQ2, который разместить горизонтально и впаять одним выводом в плату, а второй соединить с дросселем L6.(см. фото)

[Pavel 53]

Здравствуйте я буду надеяться что вы ответите мне, собрал я основную плату по схеме TRX STEP 2 v.2.63 работает на прием отлично (на передачу ещё не пробовал) но создалась проблема с S-metr (на осн. плате), на коллекторе V12 не как не могу выставить +7в транзистора, менял его, подбирал сопротивления (если я ставлю любое сопротивления на коллекторе сразу падает напряжения до 0.5в) пробовал ставить транзистор 2N4401 результат тот же, что возможно делал не как нет этого напряжения не добился соответственно С-метр не работает может подскажете где искать ошибку и как правильно настроить запутался в трех деталях буду очень благодарен сразу прошу прощения если не грамотно написал

[US5MSQ]

Я Вам уже ответил в теме viewtopic.php?f=8&p=11529#p11529
Не нужно рассылать один и тот же вопрос по разным темам.

[US5MSQ]

Приветствую всех.
Всё меняется, всё течёт...

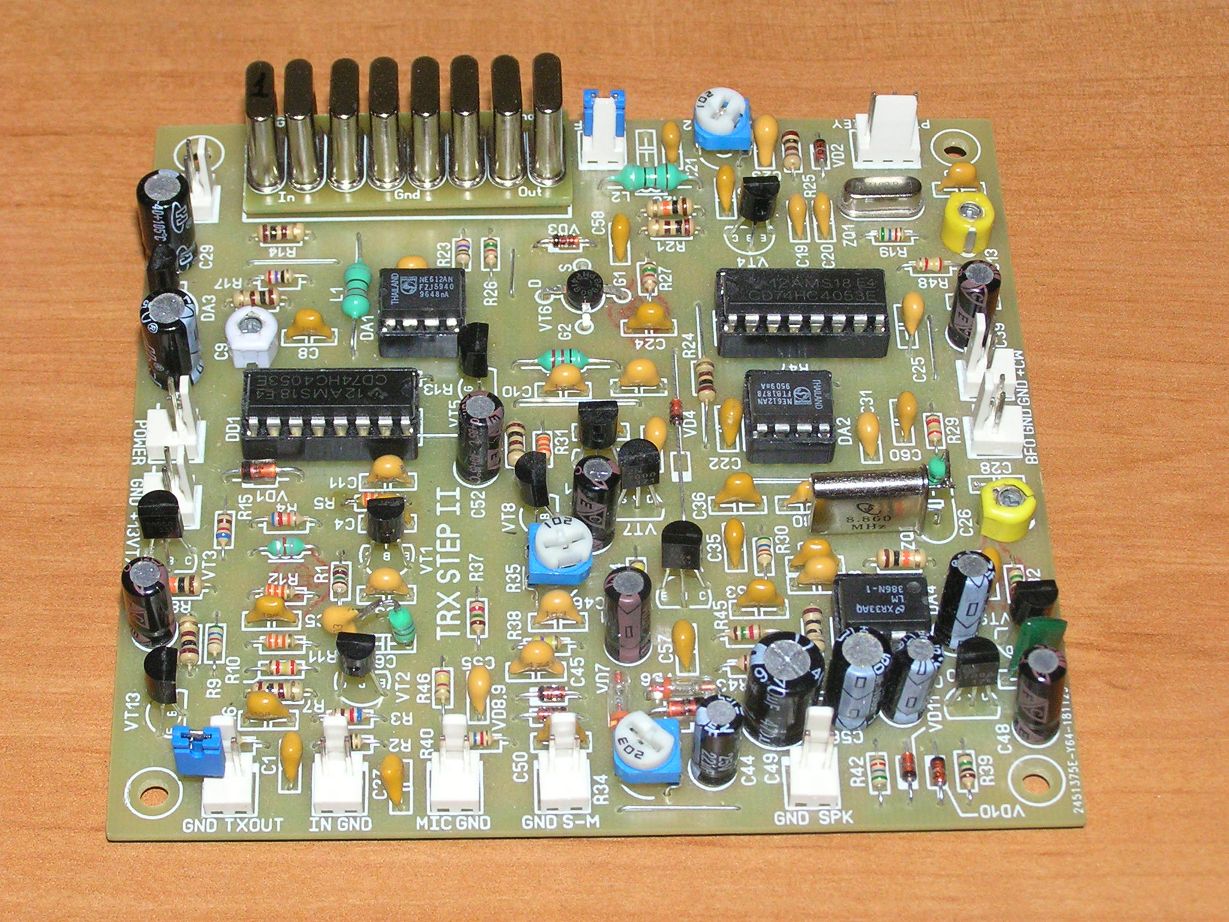

Поскольку кварцевые резонаторы и, соответственно, фильтры на частоту 8,860 МГц тоже закончились, а приобрести новые не представляется возможным, набор с сегодняшнего числа переводится на КФ на основе резонаторов в высоком корпусе (НС-49U) с частотой 8,680 МГц. В связи с этим в схему основной платы ( теперь это версия 2.75, см. в первом сообщении) внесены небольшие корректировки, схема согласования КФ осталась без изменений.

[US5MSQ]

Приветствую всех.
Коллеги, ещё раз обращаю ваше внимание на строгое соблюдение правил монтажа и защиты от статического электричества микросхема КМОП и полевых транзисторов. Микросхемы 74НС4053 и полевые транзисторы устанавливаются на плату последними. Они очень чувствительны к статическому электричеству, поэтому при их установке нужно соблюдать определённые меры предосторожности: перед монтажом снять с себя электростатический заряд, прикоснувшись руками к заземлённом проводу или батарее отопления, применять заземлённый ручной браслет и/или заземлять жало паяльника. Если такой возможности нет, то при пайке нужно вытаскивать шнур паяльника из сети.
Собственно это всё изложено в краткой инструкции по монтажу и настройке, но кто бы ещё эту инструкции внимательно читал и правило соблюдал

Как же проверить исправность полевых транзисторов на плате, не выпаивая их? Измерение режимов работы здесь не поможет, т.к. они работают в режиме управляемых ключей и постоянное напряжение на них не подаётся.

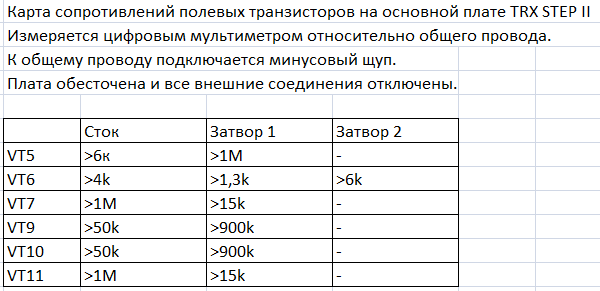

Самый простой способ в данном случае - это проверка сопротивлений выводов транзисторов согласно специальной карты сопротивлений- такой способ частот практиковался в былые времена при ремонте промышленной радиоаппаратуры. В общем составил я такую карту для основной платы трансивера STEP II, которой рекомендую воспользоваться для проверки исправность всех полевых транзисторов, смонтированных на плате, путём измерения цифровым мультиметром в режиме измерения сопротивлений, согласно прилагаемой карты сопротивлений. И включу этот пункт проверки в Краткую инструкцию по сборке и настройке основной платы.

[US5MSQ]

Приветствую всех.
Поступил вопрос, а так как он возникает часто, решил ответить на форуме
"Добрый день ,обнаружил ещё такой момент ,что в режиме ссб при передаче ,имееться несущая ,контролирую сигнал по сдру ,как можно с этим бороться ?"

Здравствуйте.
Несущая будет всегда. Вопрос в её уровне по отношению к основному сигналу - если соотношение не хуже 40 дБ, то это хороший результат, допустимо до 30 дБ. А вот если хуже, то нужно искать причину.

[US5MSQ]

Приветствую всех.
Поскольку кварцевые резонаторы и, соответственно, фильтры на частоту 8,680 МГц закончились, а приобрести новые не представляется возможным, с 25.11.2023г. набор переводится на КФ на основе резонаторов в высоком корпусе (НС-49U) с частотой 8,000 МГц. В связи с этим в схему основной платы (теперь это версия 2.9) внесены небольшие изменения.

[KUKUXA]

Приветствую!
Почему не вверх, не 9 или 10 МГц?

[US5MSQ]

Здравствуйте.
1.Потому что нашёл качественные кварцы на 8 МГц.
2. При ПЧ 8 МГц мало поражённых частот.
