Роль ФСС в кв приёмнике.

[Valery51]

Здравствуйте, Сергей! Таки непонятный для меня вопрос с согласованием ФСС я хотел бы с Вашей помощью решить окончательно. Прошу Вас мои вопросы не воспринимать с обидой. Мне не ясно и я для себя хочу выяснить истину. Форум он для того и форум. В предыдущем сообщении Вы мне ответили, что вход ФСС, подключенный к К174ПС1, нужно зашунтировать резистором 2,4 ком. В даташите на ПС1 я вычитал, что сопротивление нагрузки для ПС1 должно быть не менее 9,1 ком (https://rudatasheet.ru/microchips/k174ps1_kf174ps1/ ). Возможно, Вы ошиблись, называя по памяти эти цифры? Ничего страшного, все мы время от времени ошибаемся- наша память не идеальна. Или же у Вас на счет нагрузки выхода ПС1 имеется другая информация? И второй вопрос. Входное сопротивление УВЧ микросхемы ХА2 равно 3 ком. А выход ФСС как раз подключен ко входу УВЧ ХА2. Почему выход ФСС Вы не рекомендовали зашунтировать резистором 3 ком?
Спасибо. С ув. Валерий.

[US5MSQ]

Здравствуйте.
1. Никакой обиды я не выражал.
2."В даташите на ПС1 я вычитал, что сопротивление нагрузки для ПС1 должно быть не менее 9,1 ком (https://rudatasheet.ru/microchips/k174ps1_kf174ps1/ )."
Это в даташите явная ошибка, сопротивление нагрузки можете выбирать хоть 10-50 Ом - от этого зависит только коэф.преобразования (усиления)=Sпр*Rнагр и не более того.
А я указал оптимальное сопротивление согласования исходя в приведённых Вами данных контуров
3.Отличие величины нагрузки 3 кОм от 2,4 кОм несущественно скажется на параметрах ФСС, так что я не вижу смысла усложнять схему введением по выходу ФСС дополнительного шунтирующего резистора, но если очень хочется, то можно ввести резистор 12 кОм, тогда нагрузка ФСС будет точно равно 2.4 кОм.

[US5MSQ]

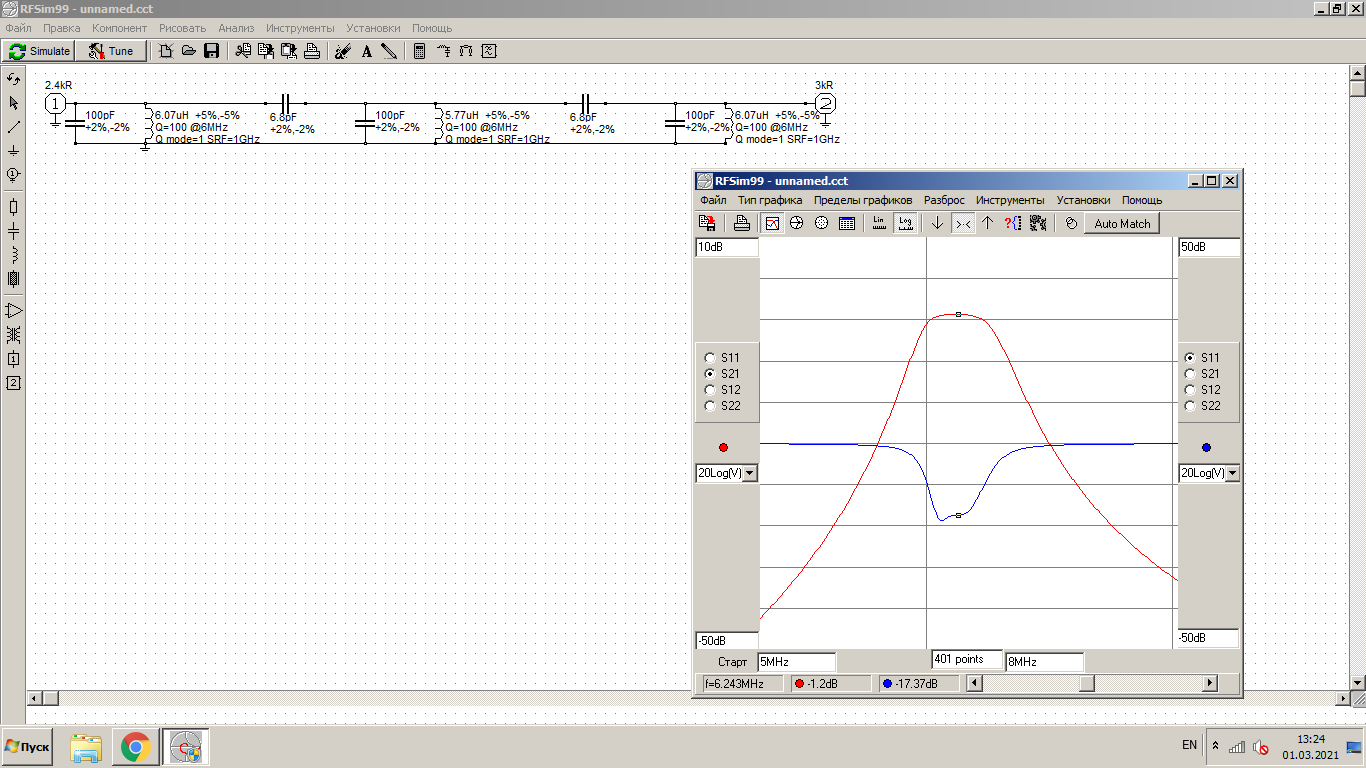

Посмотрел по RFSimm99 тот ФСС, что предлагает Борис, UN7CI, нагрузив его вход резистором 2,4 ком, а выход- резистором 3 ком, проставил соответствующие импедансы на входе и выходе ФСС и получил ужасную картинку АЧХ. Очень небольшие емкости связи (2,2 пф) делают очень острой вершину. При их увеличении размывается АЧХ. Видимо, нужно менять данные L и C контуров. Поэтому совершенна очевидна причина очень низкой чувствительности в собранной конструкции. ФСС нужно переделывать...

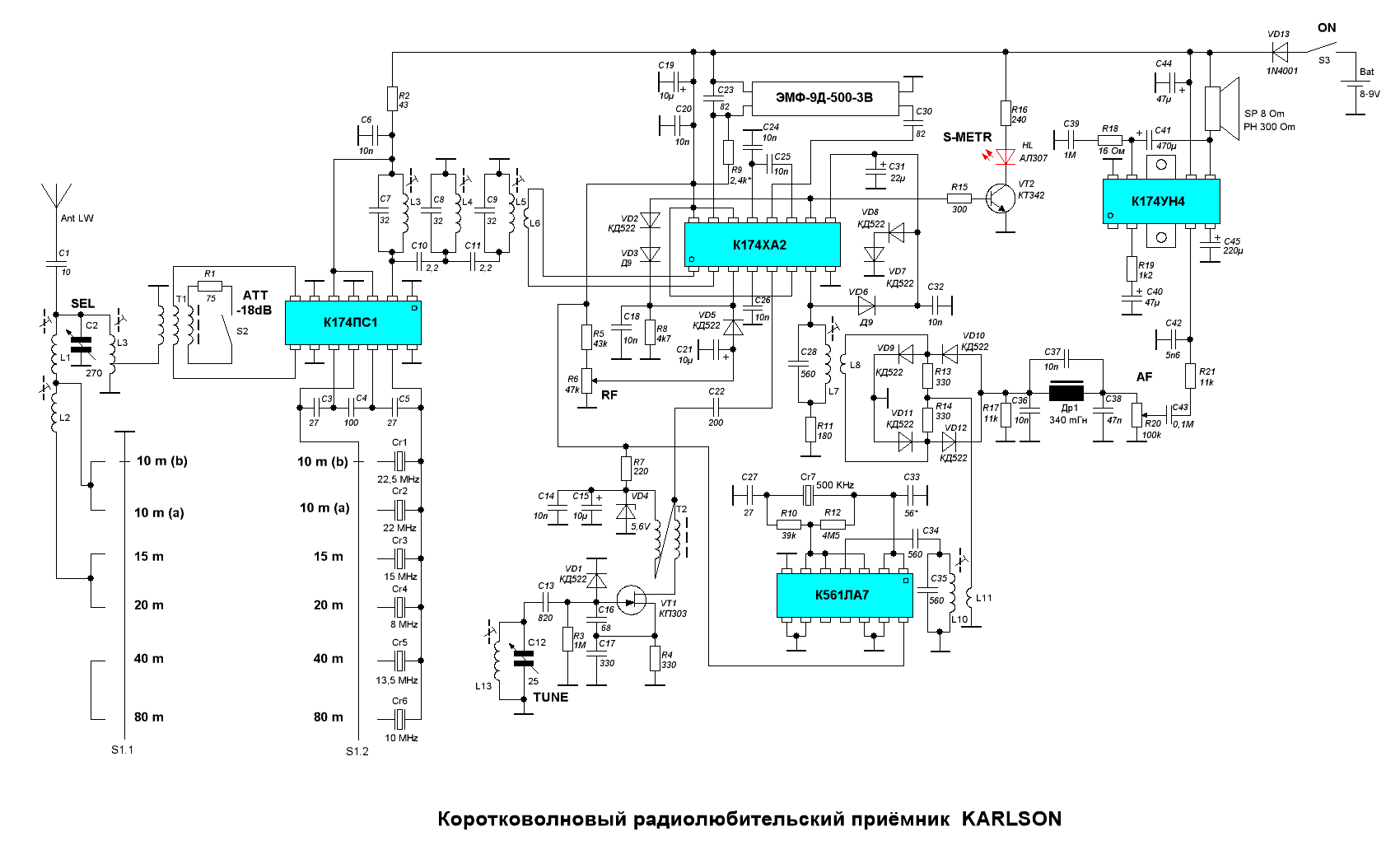

Валерий, жаль что Вы сразу не прикрепили обсуждаемую схему или хотя бы прямую ссылку на неё - меньше было бы путаницы в обсуждении, т.к. память у меня уже не та и мне почему-то вспомнился ФСС - недоразумение из Карлсона 3.

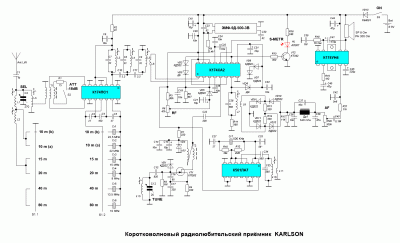

Только теперь я удосужился вытащить из Инета схему Карлсона (первого) и рассмотреть предмет осуждения. Собственно тут схема ФСС вполне типовая и неоднократно проверенная, но контурные данные автор с ошибкой и не сделал никакого согласования сопротивлений источника/нагрузки.- я в своё время на форуме СКР уже указывал на эту нестыковку, но автор проигноривал.
при указанных намоточных данных (18 витков на СБ-12а) индуктивность примерно 6,2 мкГн и тогда контурные емкости должны быть по 100 пФ, а емкости связи по 6,8 пФ.
Если же предположить, что емкости на схеме указы правильно, то контурная индуктивность должна быть примерно 19 мкГн и, соответственно , число витков на СБ-12а 28-30.
Оба варианта рабочие и имеют примерно одинаковый коэф. передачи, но полностью рассогласованы, т.к. выходное сопротивиелние ПС1 не менее 100 кОм, а приведённое входное ХА2 -примерно 60 кОм - врезультате горбатая АЧХ(см. приложение). Поэтому нужно:
- в первом случае нужно сделать, как я писал раньшке - вход ФСС шунтировать 2,4 кОм, а выход -полностью к 1,2 ногам ХА2

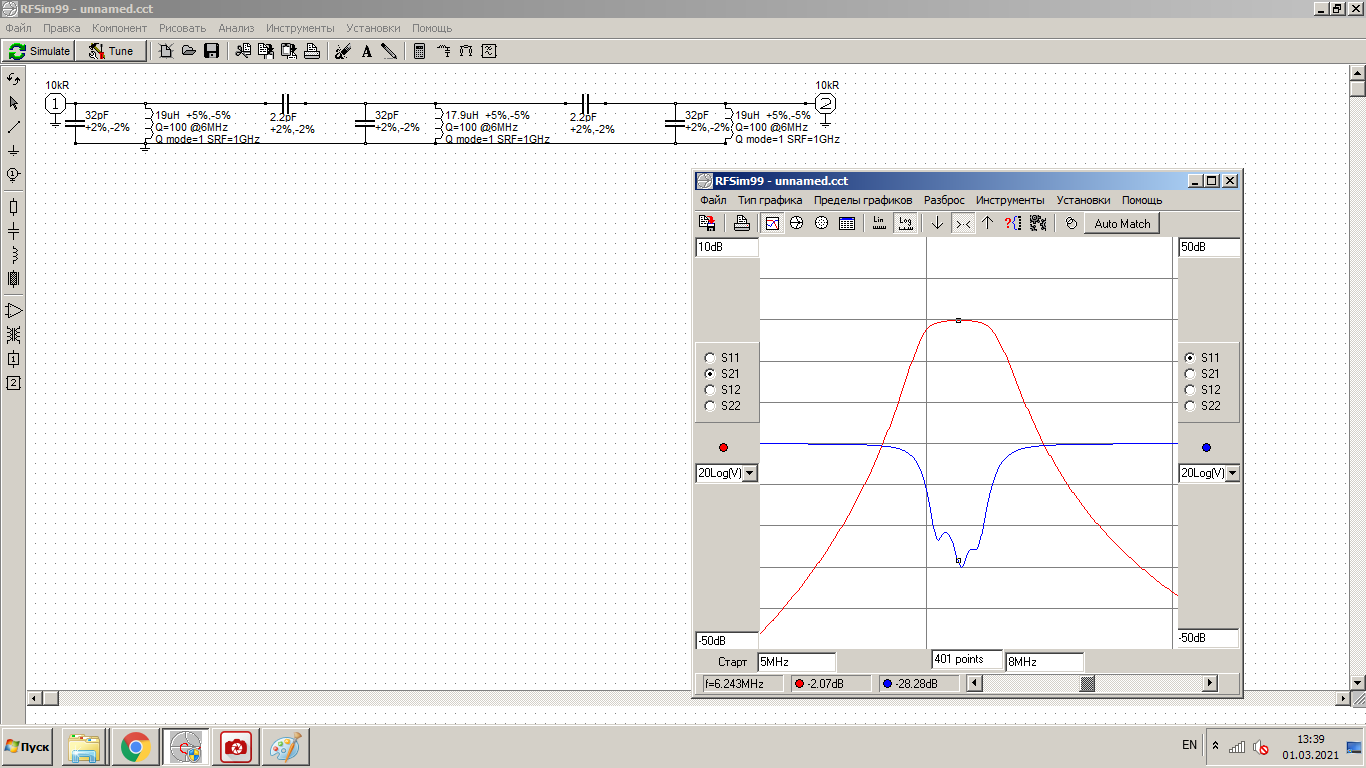

- во втором параллельно входному и выходном контуру поставить согласующие резисторы резисторы 10 кОм, если захочется удвоить коэф. передачии ФСС, то катушку связи сделать 8 витков

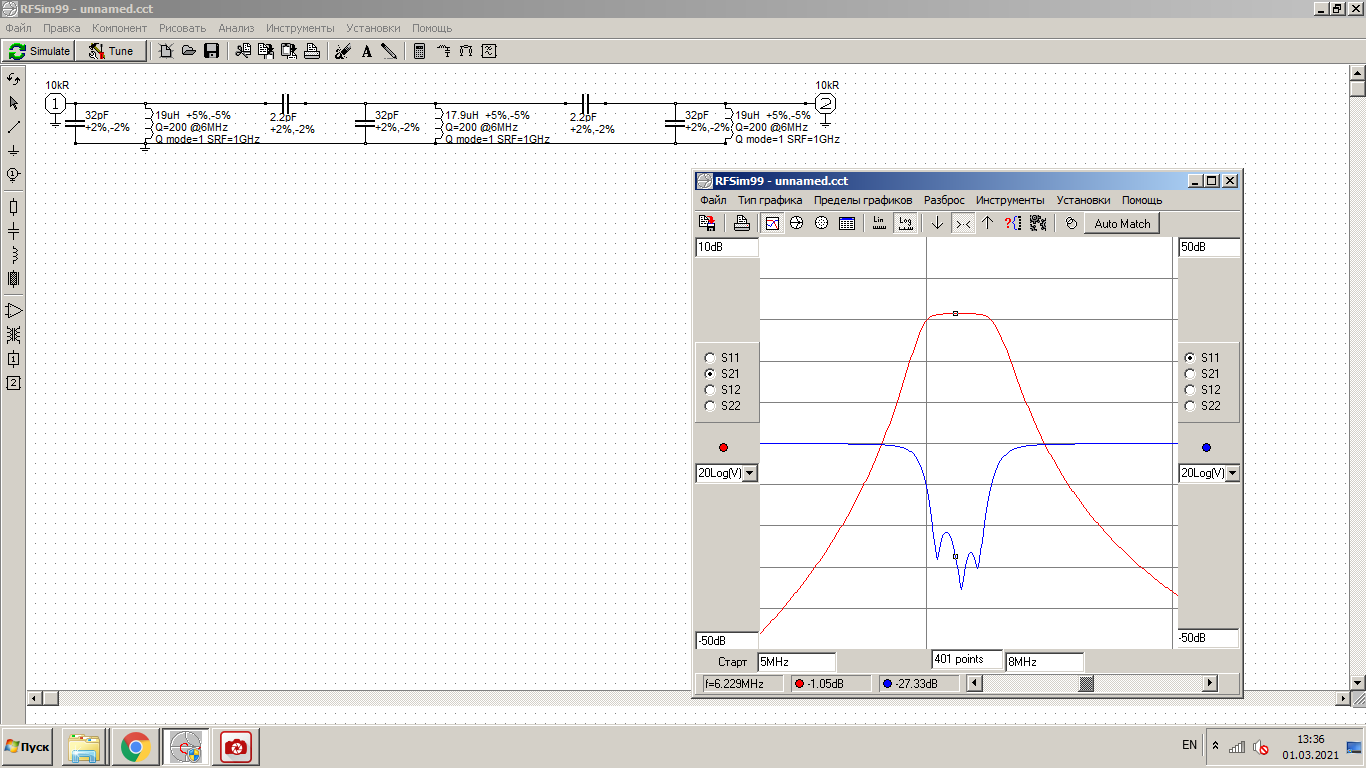

Собственно все эти варианты я промоделировал в RFSimm99 - результаты в приложении. заодно продемонстрировал как изменяется коэф. передачии ФСС при изменении конструктивной добротности катушек со 100 до 200 - как я раньше и говорил - всего на 1 дБ!

[34343]

Сергей Эдуардович, добрый день. Не могу разобраться как вставить изображение в данный форум, поэтому пытаюсь описать проблему словами. ФСС для приемника типа Карлсон. Выход микросхемы 235пс1 ножки 9,10,11нагружены симметрично на катушку L1, затем катушки ФСС -L2, L3, L4. L1 и L2 на одном сердечнике СБ12А, образуют трансформатор. Сам ФСС нагружен на сопротивление 100к. Контурные конденсаторы С1, С2, С3, конденсаторы связи С4, С5.
Могли б Вы рекомендовать соотношения индуктивностей L1 и L2 и параметры контуров, с учетом сопротивления нагрузки ФСС- 100К. Все катушки на CБ12A

[US5MSQ]

Здравствуйте.
Чтобы к сообщению прикрепить изображение или любой другой файл нужно в нижней части экрана своего сообщения открыть вкладку "Добавить вложение".
откроется окно "выберите файл" -нажимаем его, выбираем требуемый файл и нажимаем справа кнопку "добавить файл".
Важно! Вверху указаны Доступные форматы: gif, jpeg, jpg, png, 7z, rar, zip размером не более 1,41МБ.
Если Ваш файл имеет другое расширение, например pdf, то его нужно заархивировать стандартным архиватором, например ZIP, и уже тогда его вкладывать в сообщение.

[masterprofinet]

Добрый день. У меня вопрос к автору сайта.

" Действительно ли этот Карлсон так хорош, что по нему все сходят с ума? " - спросил я.

[34343]

Хоть я и не автор сайта, но выражу своё мнение. Это схемотехника 70-80 г прошлого века. Имеет ряд преимуществ перед анологичными схемами тех времён:
1. Гпд работает на одной частоте 5,5-6.0 мгц, без переключений. Это упрощает схему и стабилизацию частоты. 2. Первый генератор стабилизирован кварцами.
3.Если перестраеваемый ФСС заменить на неперестраеваемый, то всё упрощается с опр. потерей параметров, но на это можно закрыть глаза. В итоге получается приёмник 70-80 годов, классический, по схеме UW3DI. С учетом того, что в те годы строители UW3DI далеко не всегда могли настроить перестаиваемый ФСС своего UW3DI.......то получаем эквивалент по приёмной части. При наличии синтезатора, лучше и не заморачиваться

[34343]

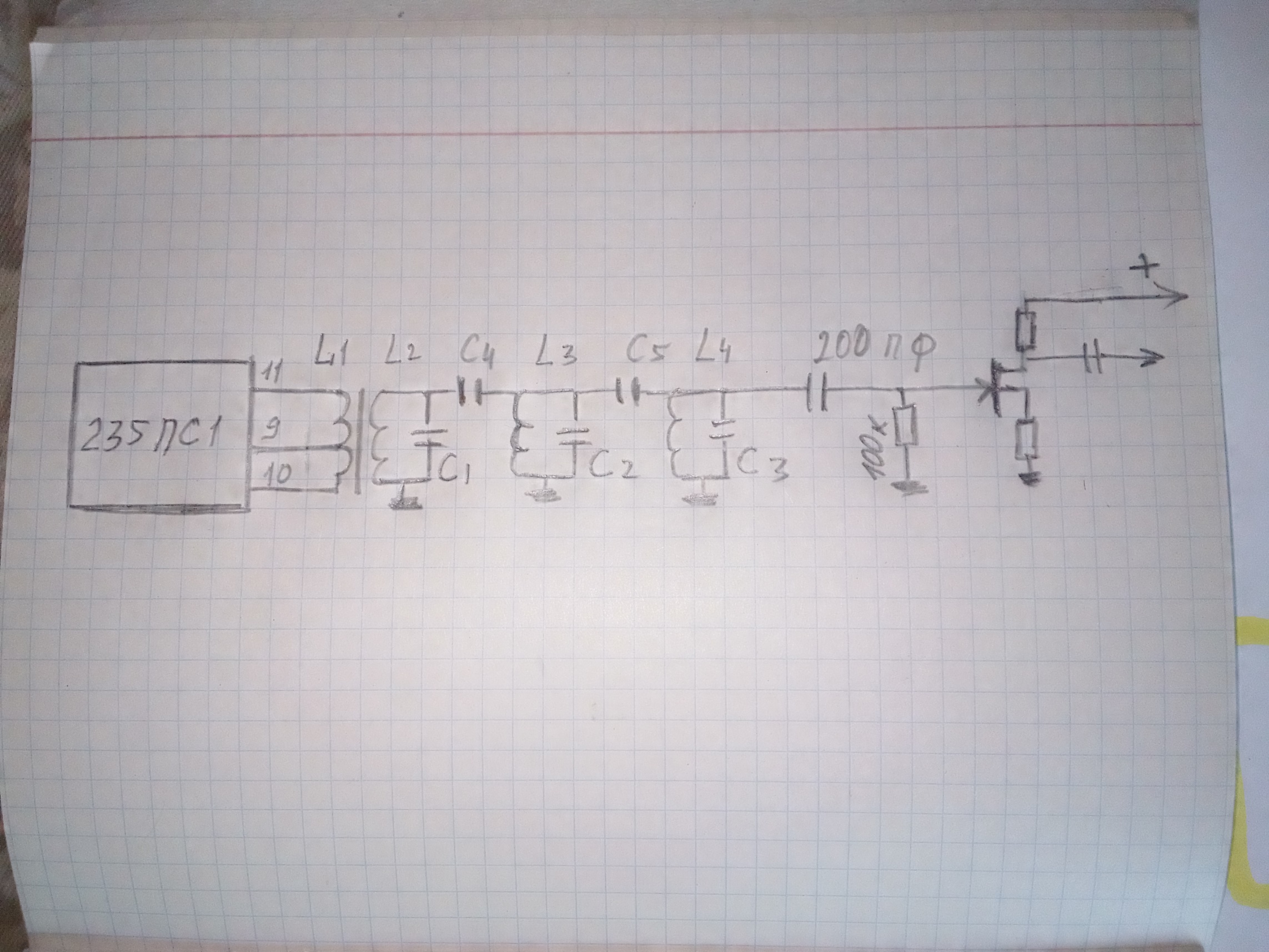

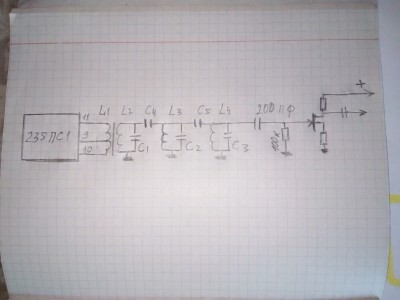

Сергей Эдуардович, вот мой ФСС.

[34343]

Забыл добавить, частота ФСС 6-6,5 Мгц.

[US5MSQ]

34343
235ПС1 функциональный аналог 174ПС1, так что схему подключения можно оставить как в КАРЛСОНЕ. Данные контуров (18 витков на СБ-12а) индуктивность примерно 6,2 мкГн и тогда контурные емкости должны быть по 100 пФ, а емкости связи по 6,8 пФ приведены чуть выше , там же (на последней картинке) приведены и схема ФСС и его расчётная АЧХ - см. viewtopic.php?f=10&t=373&p=12400#p10755
Для согласования первый контур шунтировать 2,4 кОм, а резистор в затворе полевика выбрать =3 кОм. Если же хочется применить балансное включение к смесителю, то катушку связи убрать (она не нужна), а контурную намотать в 2 провода (2х9 витков) и подключить её к выходу смесителя.
