NWT-200 ремонт

[mrrks]

Здравствуйте, Всем! Не стал открывать новую ветку. Надеюсь на помощь здесь! Очень буду рад если откликнится Автор сайта! А проблема такая: Заметил, что мой новый НВТ200 из китая завирает в показаниях уровня сигнала в режиме ГКЧ, причём, ровно уменьшает в 2 раза на всех пределах одинаково. Притом, это завирание происходит только после калибровки прибора. Не калиброванный ачехометр рисует правильно, естественно с погрешностью по низшей и высшей частей диапазона. Что делать, что проверить?

[mrrks]

Должен сделать уточнение: не уменьшает ,а увеличивает сигнал на выходе, в плюс по децибелам, ровно в 2 раза!!!

[US5MSQ]

Здравствуйте.
Вероятно, Вы просто забыли, что выходное сопротивление НВТ200 50 Ом и калибруется он при соединении выхода со входом, т.е. при нагрузке в 50 Ом. Естественно, что на не нагруженном выходе, т.е. на холостом ходу, уровень выходного сигнала будет в 2 раза, т.е. на 6 дБ, больше

[mrrks]

Здравствуйте Сергей Эдуардович. Спасибо Вам большое! Я, кстати, тоже об этом подумал, что надо учитывать 50 Ом, но остаётся непонятным почему некалиброванный прибор показывает "правильное" ослабление в децибелах ( с учётом "завалов" на нижних и верхних частотах диапазона) - ведь в этом случае также вход с выходом соединены?

[US5MSQ]

Очевидно же, потому, что выходное сопротивление НВТ200 50 Ом и в нагрузке 50 Ом

[mrrks]

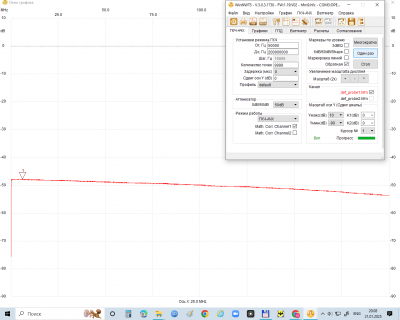

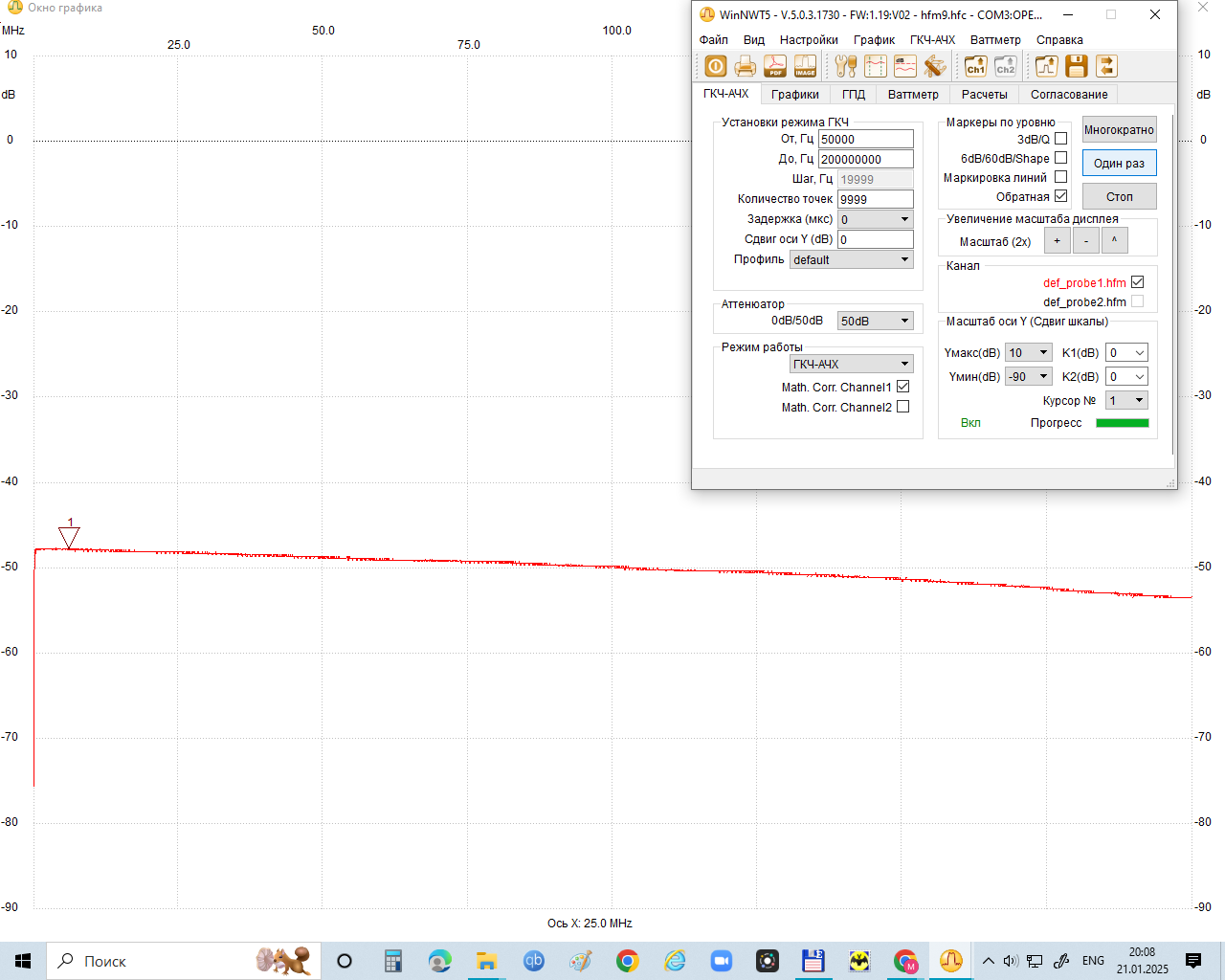

Вот решил показать- неужели так должно быть? Ведь физические сопротивления 50 ом входа и выхода, что перед калибровкой, что после так же остаются неизменными, а ослабление судя по графику меняется в 2 раза? Разве так должно быть? Пробовал включать сопротивление 50 ом параллельно между входом и выходом - тут действительно происходит ослабление 5-6 Дб

[US5MSQ]

Ну так у Вас же включён аттенюатор -50дБ и после калибровки этому график соответствует, в до калибровки показано ослабление всего -25 дБ - совсем "фонарные" значения. Так что и программа и прибор работают нормально.

[mrrks]

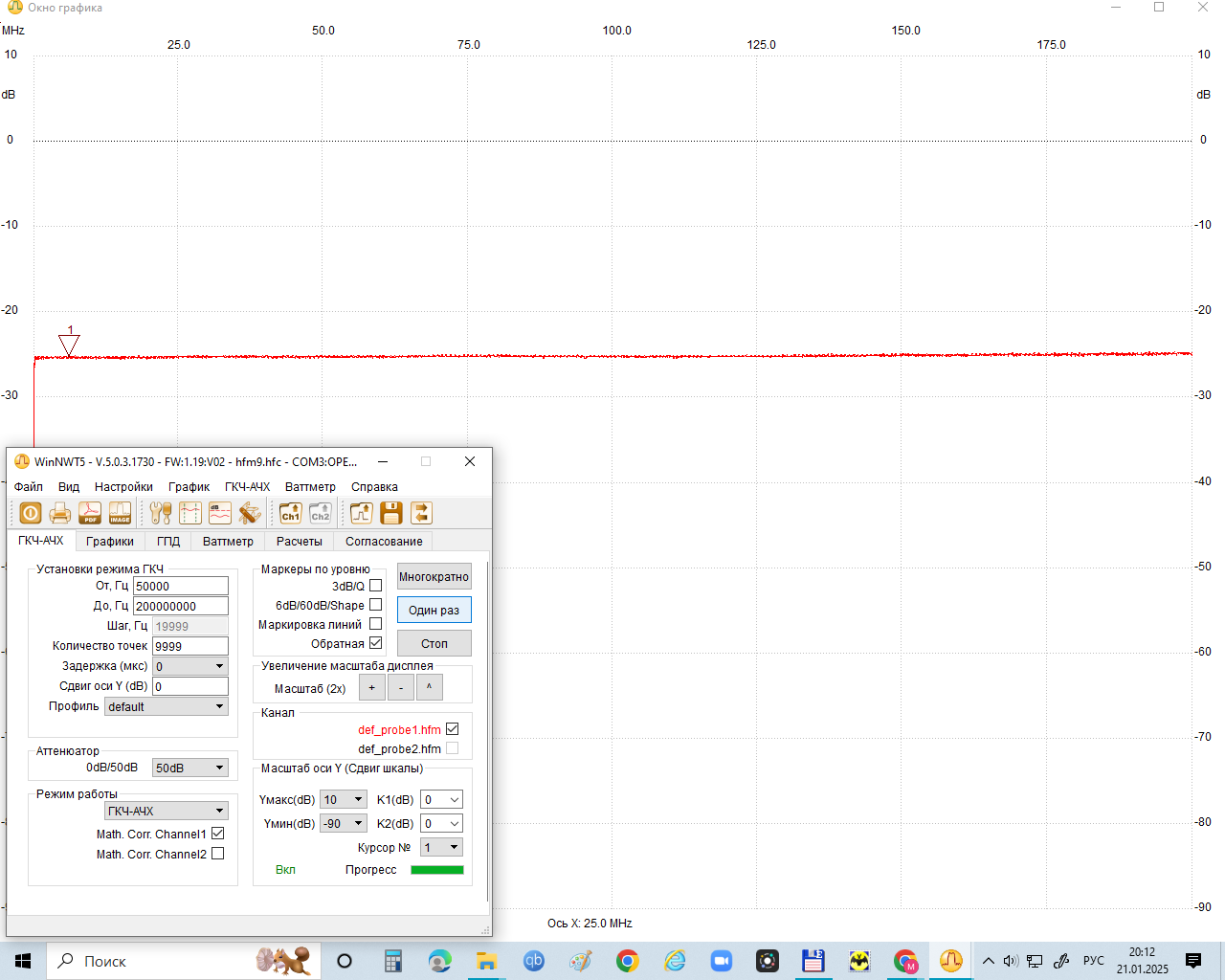

Ну, так как же, Сергей Эдуардович, посмотрите, пожалуйста, повнимательней! На первом графике-это после калибровки показывает значение -25Дб при установленном ослаблении в -50Дб, а второй график до калибровки, так же установил ослабление -50Дб там и показывает 50Дб (с учётом завалов на нижней и верхней частотах). Или я что то не понимаю? Но так не должно быть! Это то же очевидно!

[US5MSQ]

Я судил по Вашим надписям у картинок. Если же всё наоборот, тогда не знаю, что и сказать...

[mrrks]

Сравнил замеры тракта УПЧ Океана 209 в том и другом случае. Действительно, откалиброванный прибор завышает уровень приблизительно в 2 раза. Не калиброванный строит график намного лучше, "шляпа" получается высокой ,более выраженной! Может перепрошивкой это лечиться. Что скажите? Вы сами использовали откалиброванный?
