Shumadan писал(а):Сергей, добрый день
Хотел повторить этот трансивер, но не имею 612/602. Зато есть старые советские гибриды 235ПС1, 526ПС1, 435ХА1. Вроде внутри даже есть транзистор по схеме трехточки для подключения опорного резонатора. Не подскажите, можно ли их использовать и как их включить в схему? На всякий случай прикладываю ссылку на справочный листок на 235пс1. https://forum.oldtriod.ru/applications/ ... php?id=431
Здравствуйте.
К сожалению, прямой замены SA(NE) 612/602 нет и установка выше названых ИМС потребует кардинальной переделки схемы, но уже будет не трансивер STEP, увы...
Добрый день! Работаю на трасивере постоянно. Недавно принимаемый сигнал, звук в наушниках стал высокочастотным с небольшим дребезгом, особенно громкие станции. Наушники исправны, подключаю к другим устройствам - все замечательно. А вот трансивер дает такой звук. Где копать? От чего это может быть, раньше не было. Смотреть выход наушников, электролит C56? И какие варианты? С чего начинать?
Сделал на TDA2822 доп. усилитель в трансивер для работы на динамик (от телика 3 вата). На удивление динамик при небольших габаритах дает приятный звук.
Тут про усилок https://www.youtube.com/watch?v=XZSxSUdKygc
Вложения

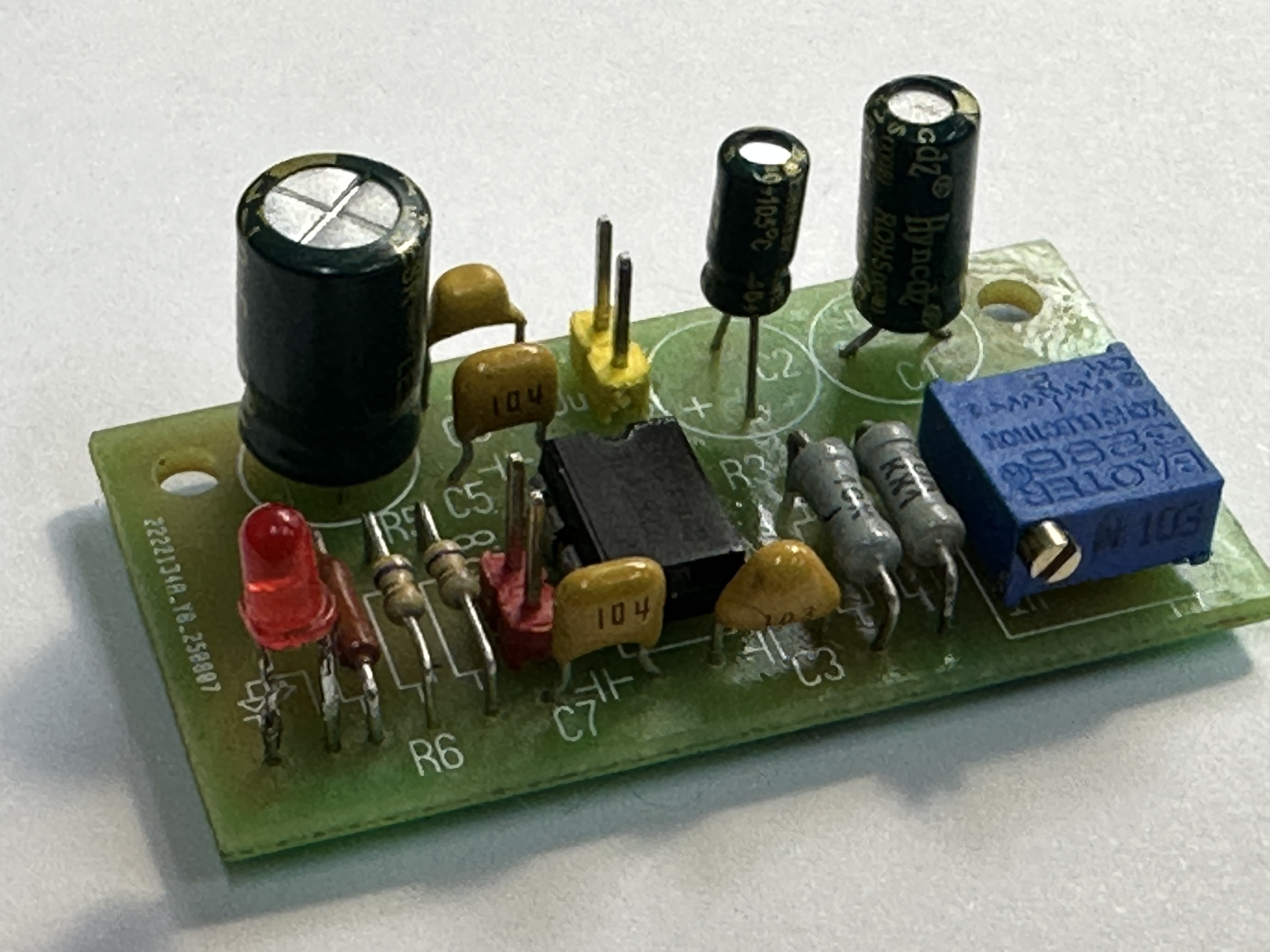

В собранном виде

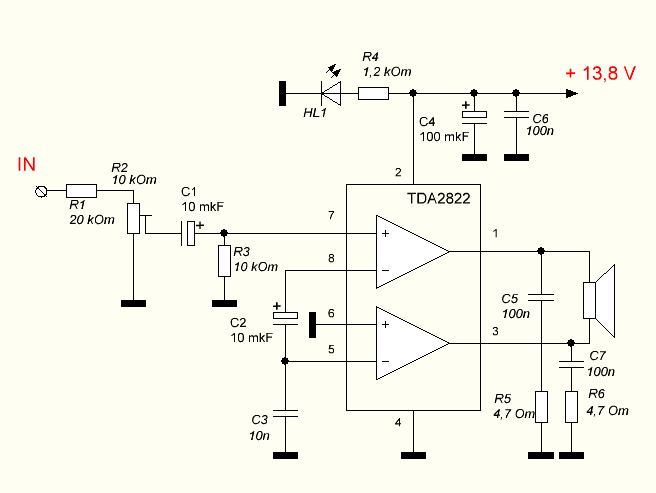

Мостовая схема

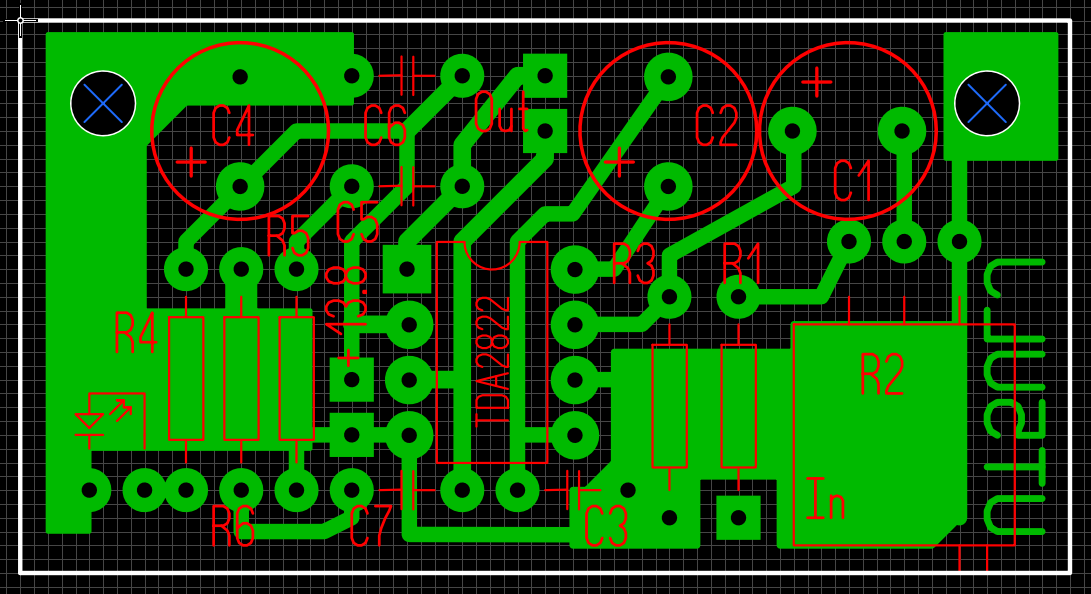

Платка
Старайтесь все делать максимально хоошо, ху....во оно само получится.
Сергей Эдуардович, добрый вечер. Есть ли смысл делать подобный трансивер с кварцевым фильтром, с коэфф. прямоугольности по уровням 30 и 3 дб не более 5 и шириной полосы пропускания по уровню 3 дб -2750 Гц ?
Здравствуйте.

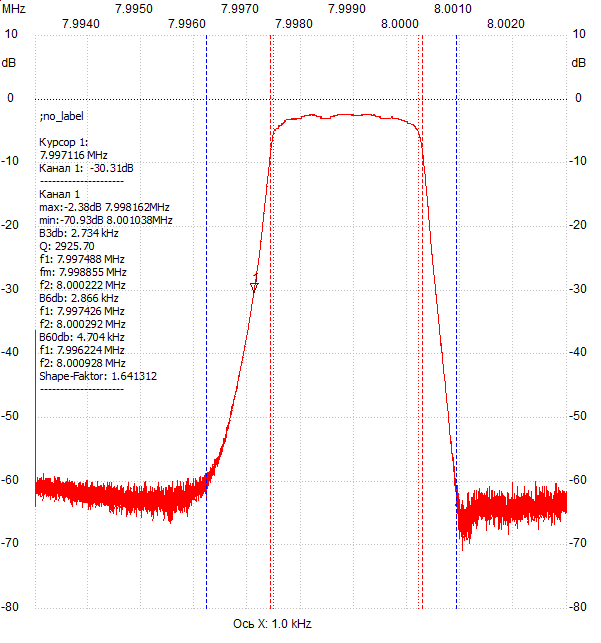

На мой взгляд, с таким КФ можно сделать простой приемник наблюдателя, а для трансивера избирательность его явно маловата. Для сравнения прилагаемый мной в наборе основной платы КФ имеет типовую прямоугольность АЧХ по уровням -6 и - 60 дБ не хуже 1,7, что позволяет эффективно давить не только боковую частоту, но и как минимум на 26 дБ остатки недодавленной в модуляторе несущей. В качестве примеру приведу снятую АЧХ такого КФ - уровень подавления несущей частоты на графике отмечен треугольником.
