Простой трехдиапазонный ППП
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой трехдиапазонный ППП
Стараюсь
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Простой трехдиапазонный ППП
Здравствуйте Сергей Эдуардович! Не могли ли Вы объяснить, почему Вы включаете АРУ между коллектором и базой VT4, а не между коллектором и минусом? Как я понимаю, АРУ шунтирует R вых. каскада и уменьшает усиление.
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой трехдиапазонный ППП
Здравствуйте, Михаил.
Честно говоря, я не понял, что за включение АРУ между коллектором и минусом VT4 Вы имеет в виду.
Но давайте вкратце рассмотрим особенности работы предложенной мной АРУ.
Начнём с рис.1.
Вход детектора АРУ подключён в нагрузке второго каскада УНЧ (VT4) - высокоомным телефонам, а сток/исток регулирующего полевой транзистор VT1 - к базе VT4, а фактически, по переменному току, - параллельно нагрузке первого каскада УНЧ (VT3). Т.о. полевой транзистор VT1 работает в режиме управляемого сопротивления, шунтирующего нагрузку первого каскада УНЧ.
Порог срабатывания АРУ(отпирания полевика VT1) равен примерно 0,7Вэфф. Этого напряжения вполне достаточно для громкой работы высокоомных наушников. При этом второй каскад УНЧ (VT4 по схеме приемника), нагруженный на два последовательно включённых высокоомных наушника имеет усиление по напряжению примерно 200, т.е. при работе АРУ среднее напряжение на его базе будет достаточно малым (примерно 3-4 мВэфф), что обеспечит достаточно работу регулирующего полевика на линейном участке ВАХ, т.е. с малыми искажениями. Казалось, можно было подключить регулирующий полевик традиционно - на вход всего УНЧ, но тогда бы при работе АРУ даже при сильных входных сигналах отношение с/шум не улучшалось, т.е. оставалось неизменным.
Вариант приведённый на на рис. 2
При подключении к ППП дополнительного УМЗЧ на LM386, имеющим усиление по напряжению 20 раз и максимальное выходное напряжение примерно 3Вэфф, оптимальным будет срабатывание АРУ при уровне напряжения на коллекторе VT4 равном 3Вэфф/20=0,15Вэфф. Для снижения порога срабатывания в 0,7Вэфф/0,15Вэфф=4,7 раз на входе детектора АРУ введён дополнительный усилитель VT3 с коэф. усиления по напряжению равным R4/R6=330к/68к=4,9 раз
Честно говоря, я не понял, что за включение АРУ между коллектором и минусом VT4 Вы имеет в виду.
Но давайте вкратце рассмотрим особенности работы предложенной мной АРУ.
Начнём с рис.1.
Вход детектора АРУ подключён в нагрузке второго каскада УНЧ (VT4) - высокоомным телефонам, а сток/исток регулирующего полевой транзистор VT1 - к базе VT4, а фактически, по переменному току, - параллельно нагрузке первого каскада УНЧ (VT3). Т.о. полевой транзистор VT1 работает в режиме управляемого сопротивления, шунтирующего нагрузку первого каскада УНЧ.
Порог срабатывания АРУ(отпирания полевика VT1) равен примерно 0,7Вэфф. Этого напряжения вполне достаточно для громкой работы высокоомных наушников. При этом второй каскад УНЧ (VT4 по схеме приемника), нагруженный на два последовательно включённых высокоомных наушника имеет усиление по напряжению примерно 200, т.е. при работе АРУ среднее напряжение на его базе будет достаточно малым (примерно 3-4 мВэфф), что обеспечит достаточно работу регулирующего полевика на линейном участке ВАХ, т.е. с малыми искажениями. Казалось, можно было подключить регулирующий полевик традиционно - на вход всего УНЧ, но тогда бы при работе АРУ даже при сильных входных сигналах отношение с/шум не улучшалось, т.е. оставалось неизменным.
Вариант приведённый на на рис. 2
При подключении к ППП дополнительного УМЗЧ на LM386, имеющим усиление по напряжению 20 раз и максимальное выходное напряжение примерно 3Вэфф, оптимальным будет срабатывание АРУ при уровне напряжения на коллекторе VT4 равном 3Вэфф/20=0,15Вэфф. Для снижения порога срабатывания в 0,7Вэфф/0,15Вэфф=4,7 раз на входе детектора АРУ введён дополнительный усилитель VT3 с коэф. усиления по напряжению равным R4/R6=330к/68к=4,9 раз
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Простой трехдиапазонный ППП
Спасибо за разъяснения!
Re: Простой трехдиапазонный ППП
Здравствуйте Сергей Эдуардович! Какими отечественными транзисторами можно заменить 2N3904 в схеме подключения АРУ к трёхдиапазонному ППП с УМ на LM 386?
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой трехдиапазонный ППП
Любыми n-p-n с беттой порядка 150-300:КТ315Б,Г, КТ3102 и т.п.
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
- Ivan_Ivanov
- Сообщения: 354
- Зарегистрирован: 26 фев 2017, 16:54
Re: Простой трехдиапазонный ППП

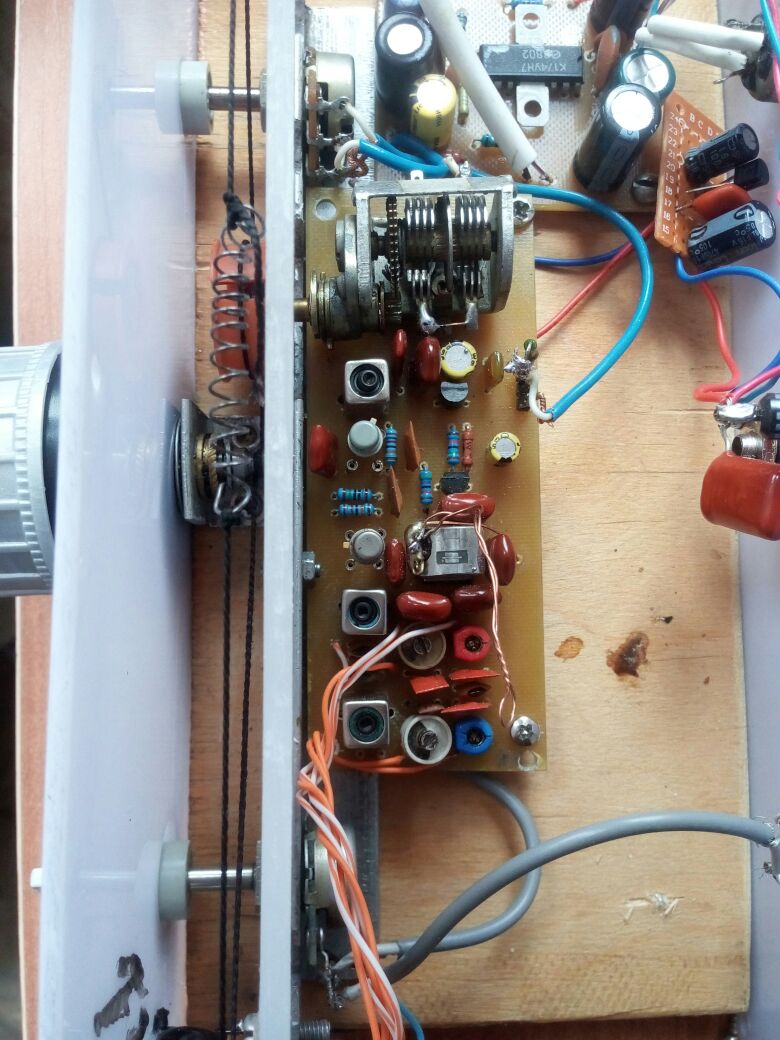

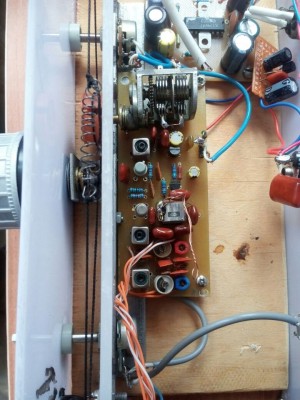

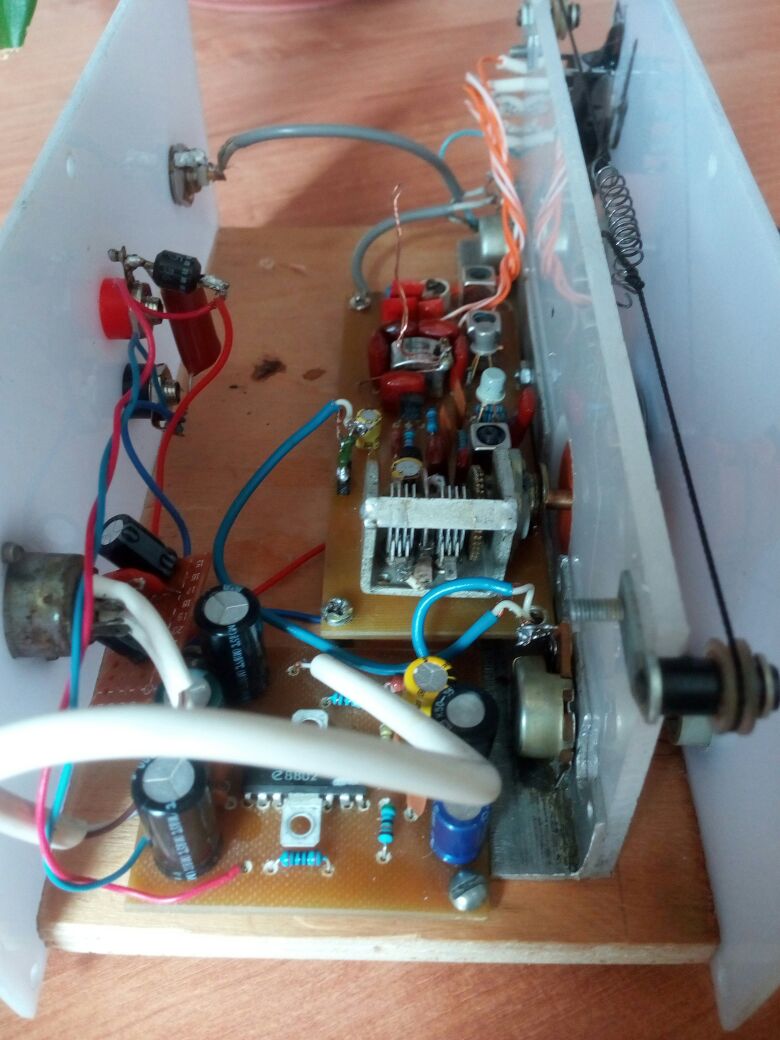

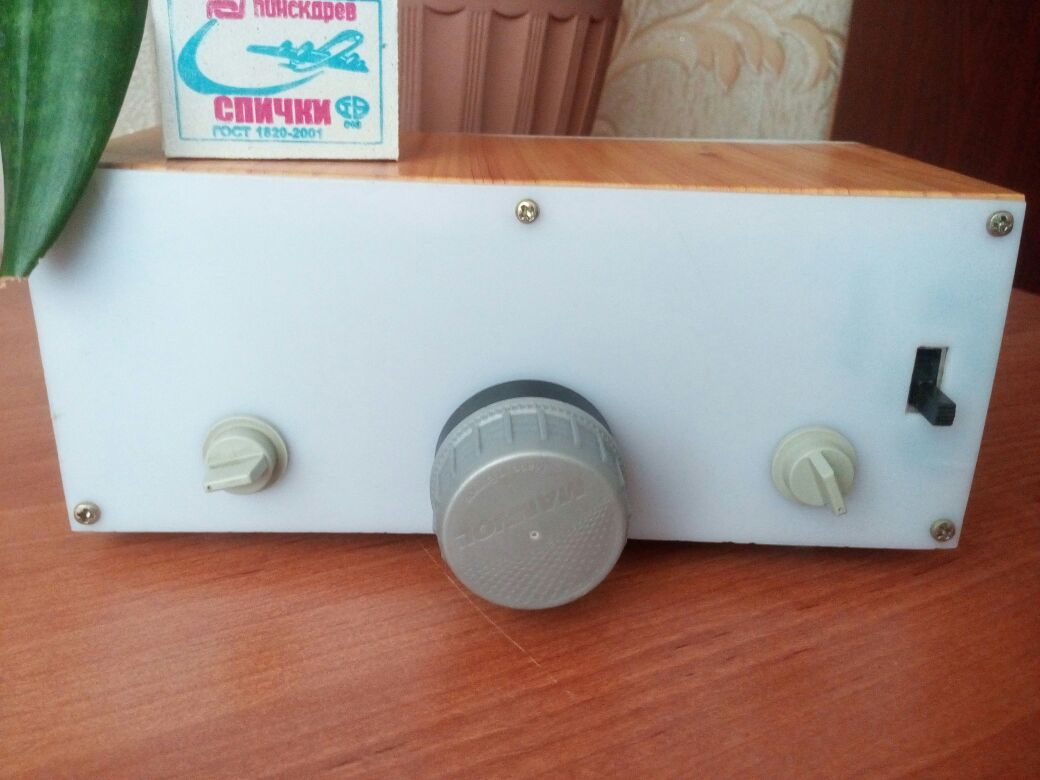

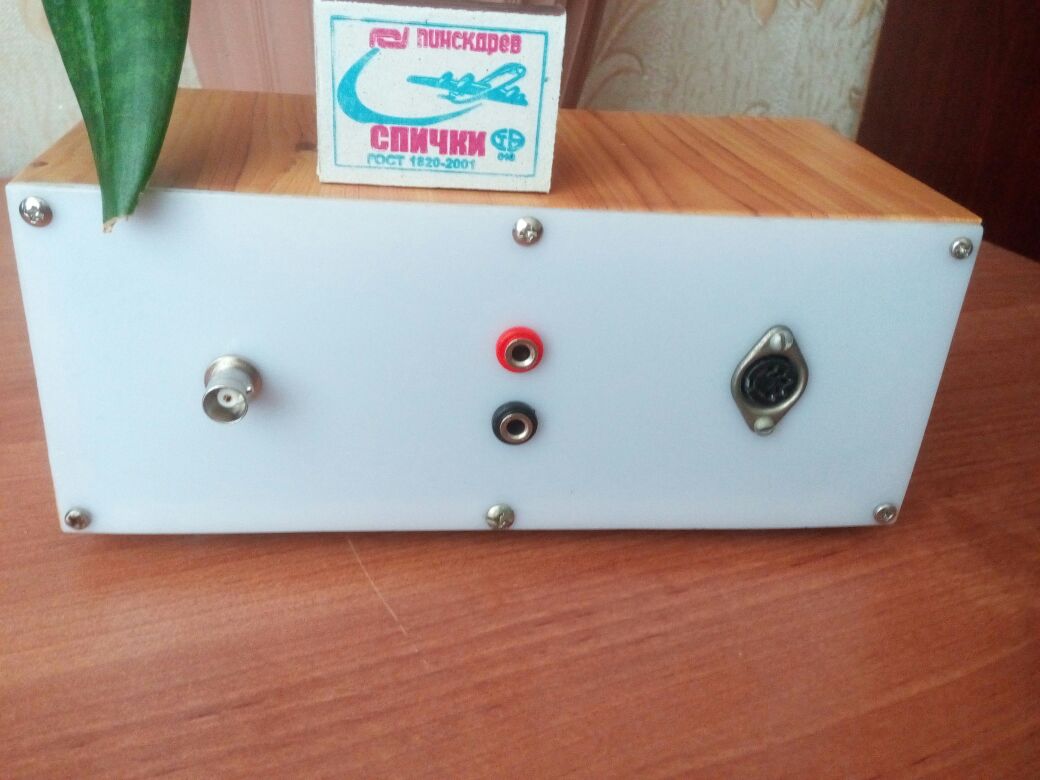

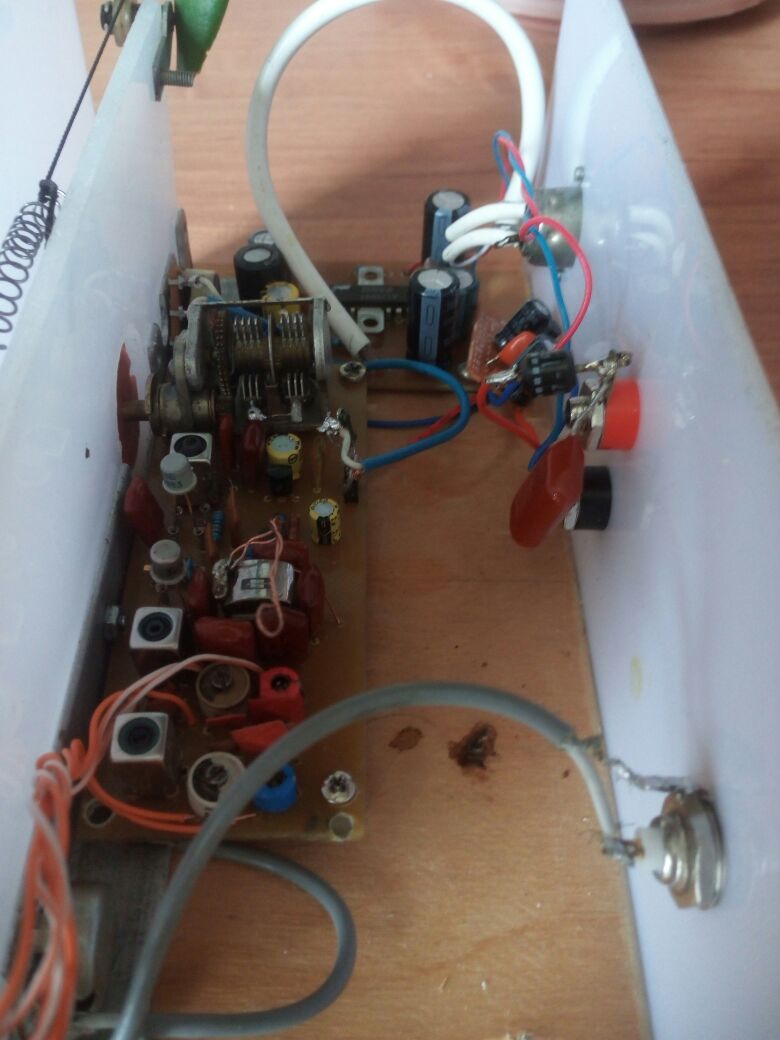

Приёмник заселился в новый домик.
- Ivan_Ivanov
- Сообщения: 354
- Зарегистрирован: 26 фев 2017, 16:54
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Простой трехдиапазонный ППП
Прикольно
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
- Boris
- Сообщения: 208
- Зарегистрирован: 13 фев 2016, 13:39
- Позывной: OK9ZBA
- Откуда: Usti nad Labem, Czechia
Re: Простой трехдиапазонный ППП
Добрый день!
Я что-то не понял полёт дизайнерской мысли.
Шкала, стрелка видна?
Я что-то не понял полёт дизайнерской мысли.
Шкала, стрелка видна?
