Простой трехдиапазонный ППП

[US5MSQ]

Задаем вопросы и обсуждаем статью "Простой трехдиапазонный ППП"
Полный текст статьи: http://us5msq.com.ua/prostoj-trexdiapazonnyj-ppp/
Чертёж печатной платы в формате lay в приложении

[US7ILY]

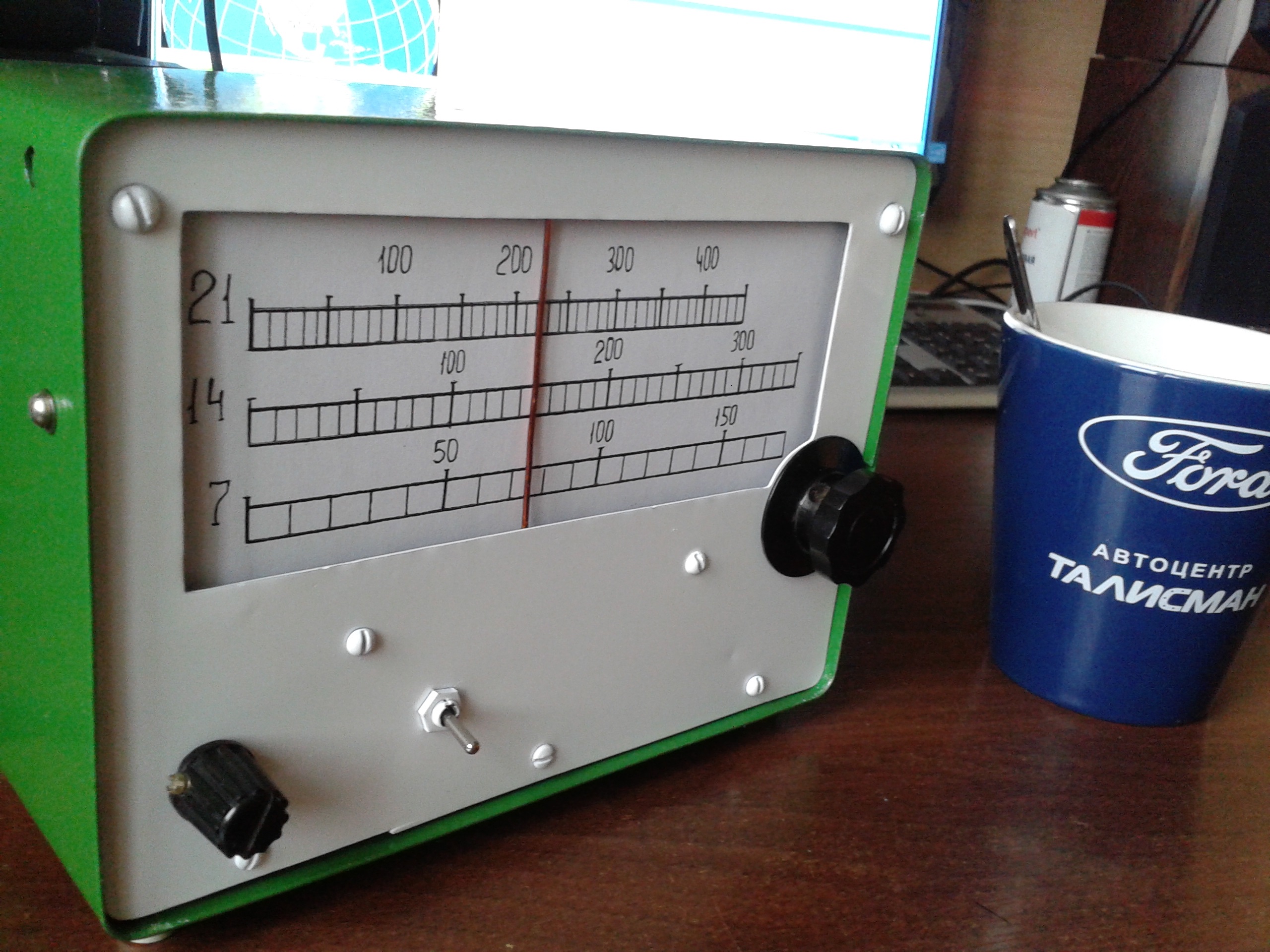

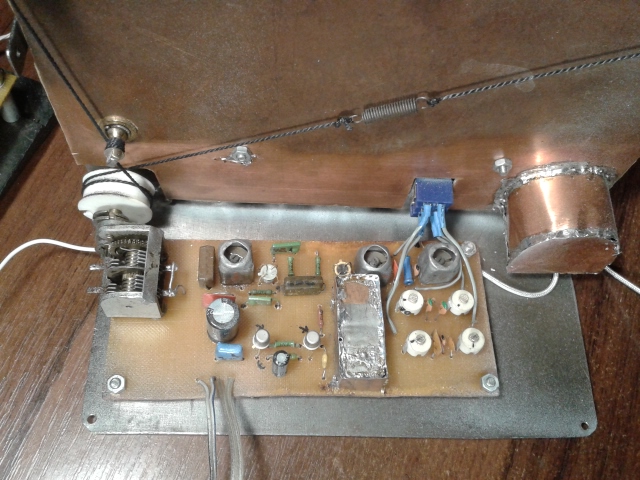

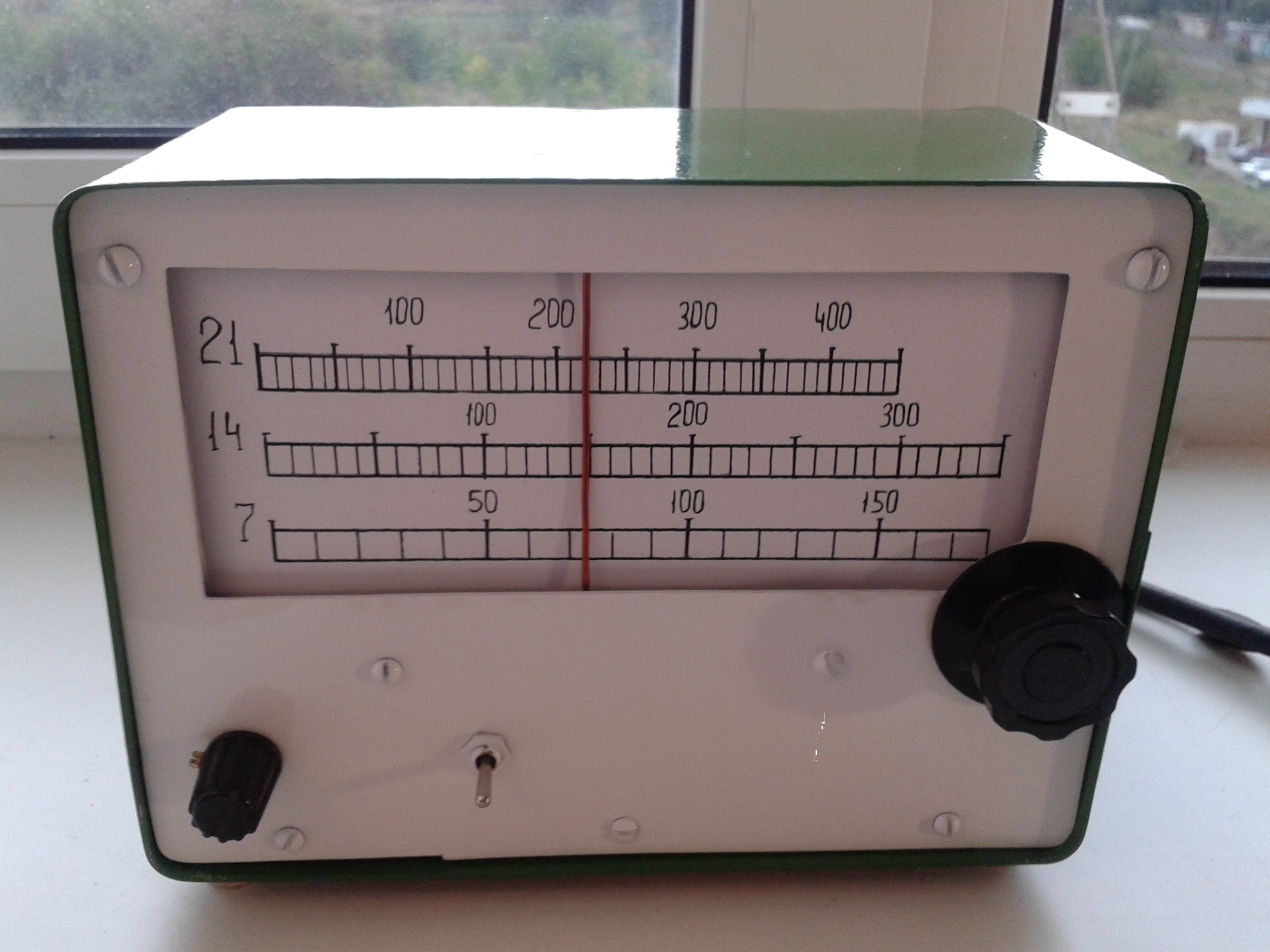

Вот как это радио получилось у меня. Простой в повторении, главное правильно подобрать полевики. Пока не подобрал с правильным напряжением отсечки, чутьё было не очень. А теперь получаю удовольствие. И плату не нужно было зеркалить. Спасибо US5MSQ за прекрасную конструкцию!

[US5MSQ]

Вот как это радио получилось у меня. !

Классно получилось - красота!!!

[US7ILY]

Классно получилось - красота!!!

Спасибо.

[US5MSQ]

Приветствую всех.

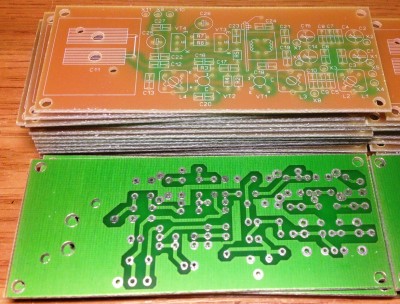

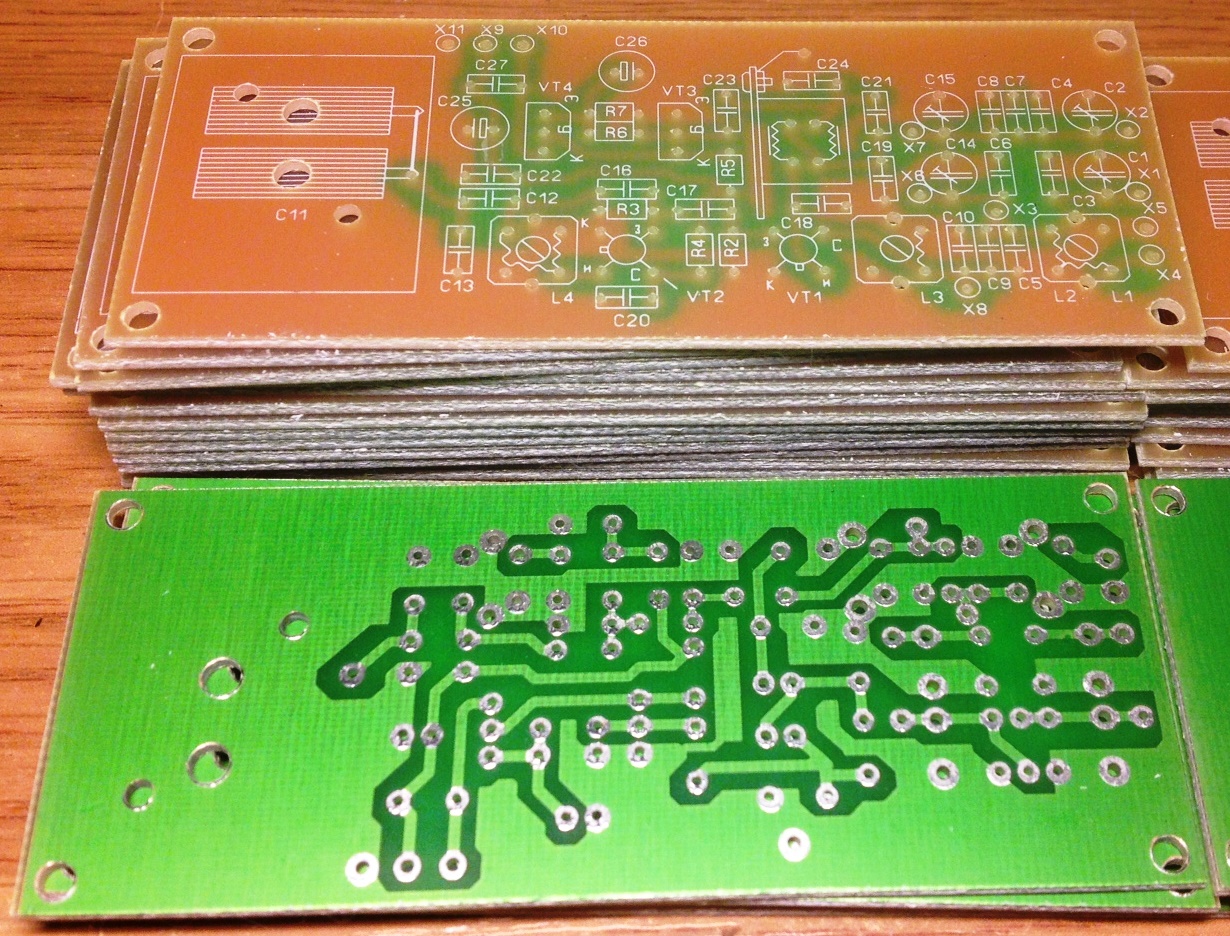

Получил намедни заводские печатные платы с маской и маркировкой. Качество изготовления хорошее, но есть небольшие недочёты - нет отверстия(контактной площадки) для подпайки "земляного" вывода КПЕ и сами установочные отверстия подходят только для одного вида КПЕ, под другой имеющийся у меня подобный от блока УКВ Океана отверстия придётся рассверливать. Впрочем это небольшая беда, т.е. КПЕ могут применяться любых размеров и емкостей, потому крепиться они будут скорее всего отдельно от платы. Цена этой платы 60 грн.
Желающие приобрести могут обращаться ко мне в личку.

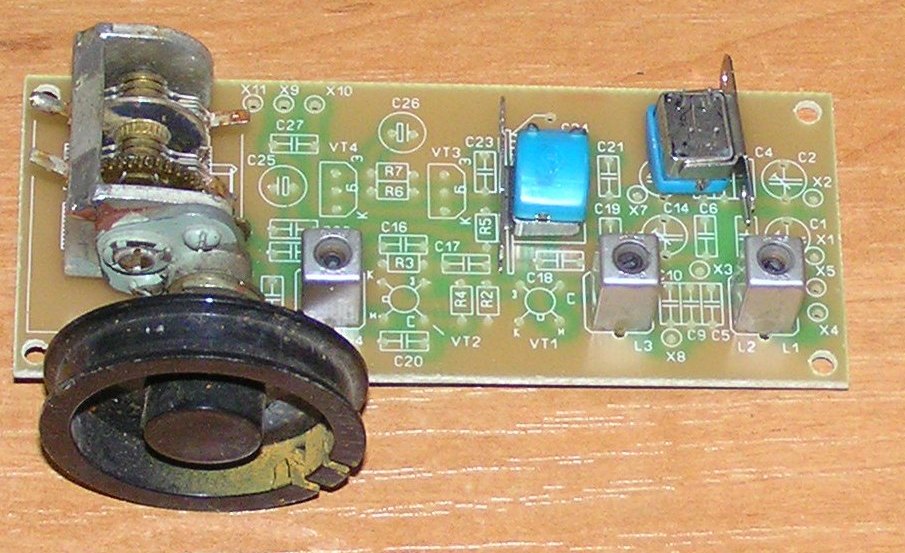

сейчас прорабатывается вопрос комплектации наборов для сборки в двух вариантах( см. приложение):
- печатная плата с маской и маркировкой + комплект деталей (кроме блока КПЕ), устанавливаемых на неё
- печатная плата с маской и маркировкой + полный комплект деталей (кроме блока КПЕ), включая все органы регулировки, разъёмы,провода и высокоомные головные телефоны ТОН-2.

[vasylll]

Сергей, отличные платы получились.
Как будете заказывать следующую партию, то маркировку вместо R1, R2 ... C4, C5 ... VT2, VT3 ... - пишите сразу значение их - 1k, 4k7 ... 180pf, 0,1 ... так собирать будет легче. Оставить можно только L1, L2 ... X1, X8 ... ну и подстроечные и переменный.

[US5MSQ]

Сергей, отличные платы получились.
Как будете заказывать следующую партию, то маркировку вместо R1, R2 ... C4, C5 ... VT2, VT3 ... - пишите сразу значение их - 1k, 4k7 ... 180pf, 0,1 ... так собирать будет легче. Оставить можно только L1, L2 ... X1, X8 ... ну и подстроечные и переменный.

Спасибо, Василий, я старался, хотя это мой первый блин...
Что касается Вашего предложения, то на мой взгляд, обозначение чисто номиналов сильно усложнит жизнь не только мне - попробуйте сделать описание принципа работы и методику настройки без схемных обозначений и всё поймете
Типа, подкрутите триммер расположенный около круглой пимпочки или в квадрате 10-77

[ut5eud]

Сергей, эти платы были разработаны в Лауте. Производители требуют в формате РСВ. Как Вам удалось перевести их формат РСВ? Я с Лаут-6 наклацал ( там есть такая функция), производитель говорит, что это не то, что надо. Если есть опыт-поделитесь.

[US5MSQ]

Сергей, эти платы были разработаны в Лауте. Производители требуют в формате РСВ. Как Вам удалось перевести их формат РСВ? Я с Лаут-6 наклацал ( там есть такая функция), производитель говорит, что это не то, что надо. Если есть опыт-поделитесь.

Найдите другого производителя, не столь капризного.
Хотя требования у многих вполне стандартные и соблюсти их поможет такая функция как DRC контроль.
В Инете много информации по этому вопросу, например здесь http://mysku.ru/blog/others/36157.html
и много других полезных материалов.

[ut5eud]

Спасибо за ссылку. Попробую ещё раз.
