Настройка транзисторного радио при помощи NWT-7

[US5MSQ]

Вот и славно

[mr.Woland]

!!!Заработало!!!!
1.какой уровень напряжения может (должен) быть на выходе в режиме TX ?
2.в NWT усть закладка измерение мощности,я как то могу воспользоваться как измерителем?и как правильно это сделать

1.непосредственно с платы на нагрузке 50(51)ом максимальный уровень при громком "А" не более 75 мВэфф, типовая рекомендуемая величина порядка 55-65 мВэфф

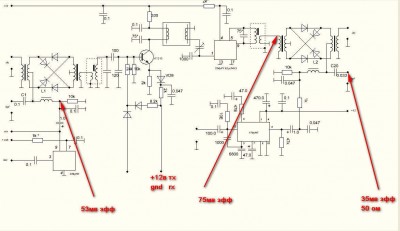

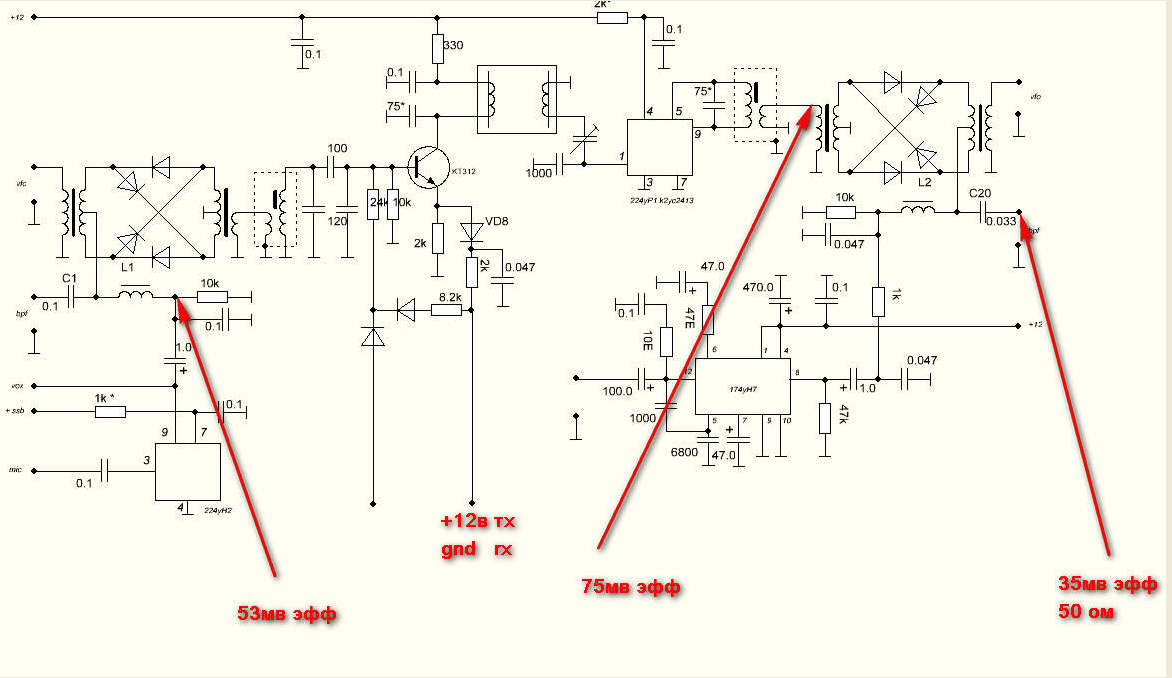

Сергей Эдуардович у меня почему то на выходе почти в 2 раза меньше,сделал замеры уровней,подскажите где не так?

[US5MSQ]

Сергей Эдуардович у меня почему то на выходе почти в 2 раза меньше,сделал замеры уровней,подскажите где не так?

Ну положим порядок уровней выходных напряжений вполне нормальный, авторы Радио-76 могли "заложить" и немного меньший выходной уровень, нежели я в своём трансивере. Если хочется его повысить, надо немного ( раза в 1,5-2) увеличить усиление тракта ПЧ, например, уменьшив емкость на 1й ноге 224УР1 до 360-470 пФ (с соответствующей подстройкой емкости верхнего плеча в резонанс выходной обмотки ЭМФ - мы это уже обсуждали ранее) но особой необходимости в этом нет.

[monashek]

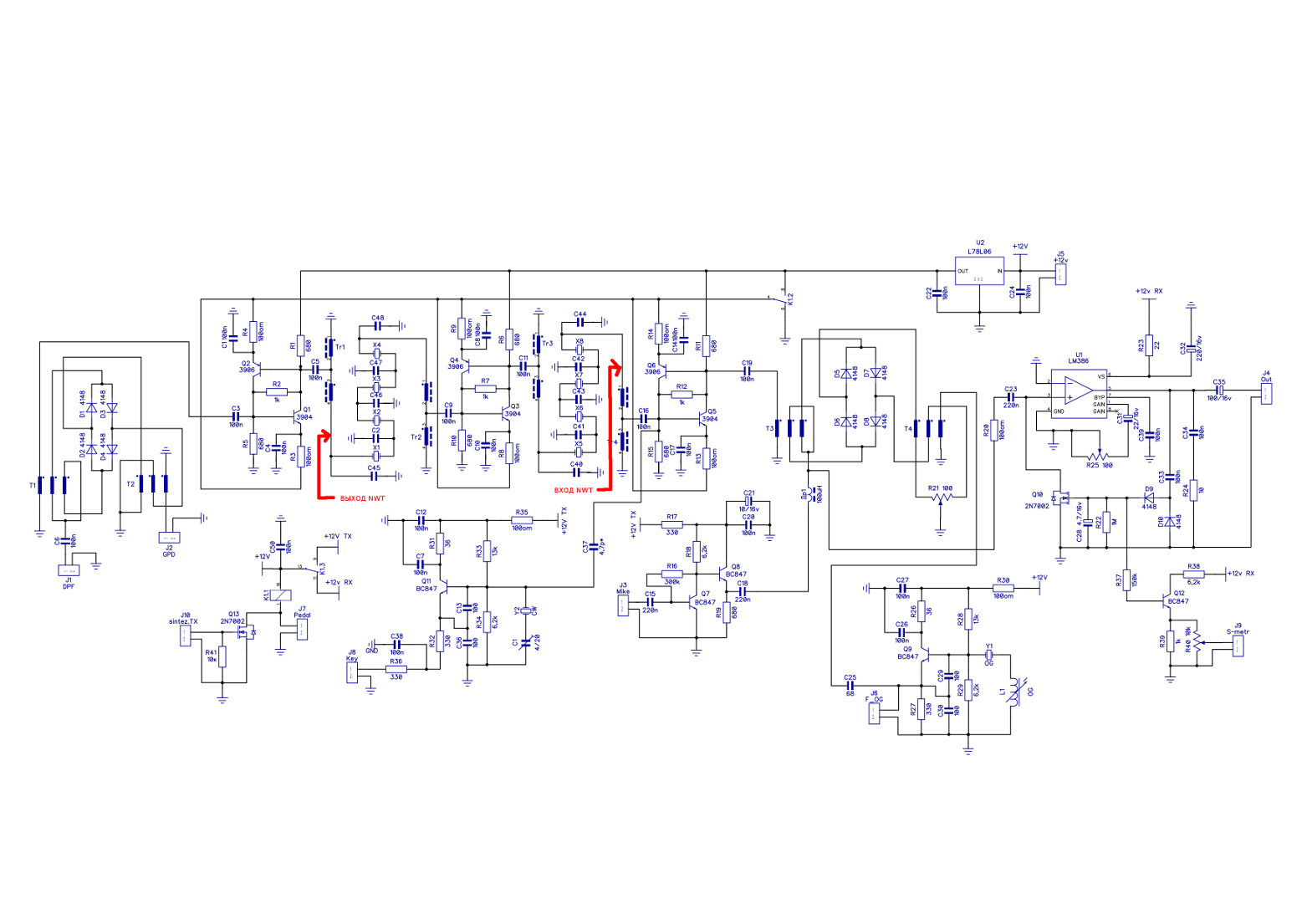

Сергей Эдуардович, я правильно подключаю NWT для проверки полосы пропускания КФ Клопика, как на схеме показано?

[US5MSQ]

Нет, не правильно.
Нужно отключить гетеродины и подключать выход NWT к С3 и а вход детектора к С19. Ну и уровни выставить так, чтобы тракт не перегружался

[UT6MAL]

Здравствуйте, Сергей!

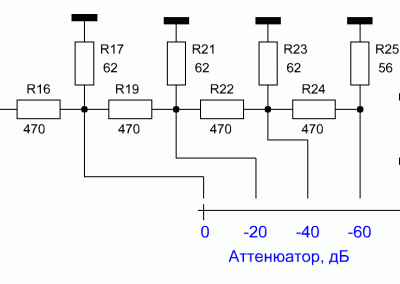

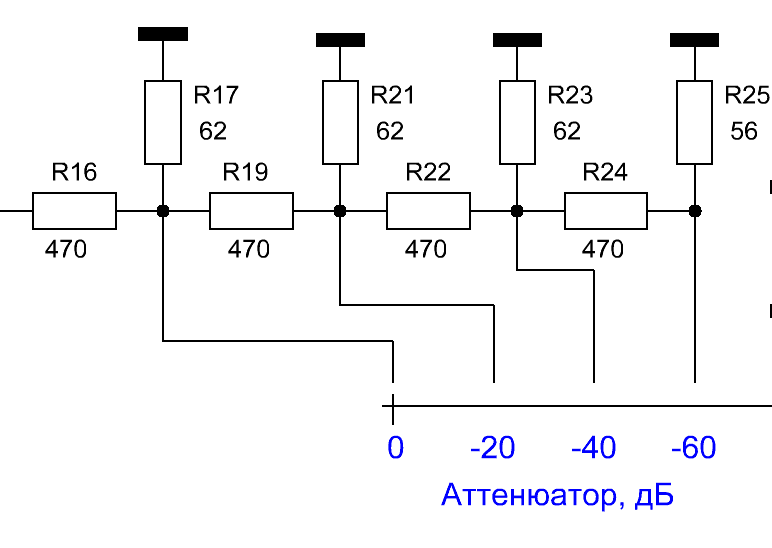

Можно ли применить АТТ из "Радиотестера" в таком виде в качестве внешнего аттенюатора к NWT7?
Николай.

[US5MSQ]

Здравствуйте, Николай.
Конечно можно и он даже предпочтительнее.
Я нарисовал упрощенный аттенюатор только исходя из ограничений по конструктиву имеющегося переключателя.

[UT6MAL]

Сергей, а на выходе атт на другом конце кабеля нужен нагрузочный резистор?

[US5MSQ]

Если сопротивление нагрузки не 50 Ом, а к примеру, высокоомная, то нужен, для согласования кабеля и чтобы ослабление аттенюатора соответствовало указанному

[UT6MAL]

Всё понятно.
Спасибо, Сергей.
