Реверсивный тракт на биполярных транзисторах по мотивам Р76М

[Mityaj]

Спасибо Сергей Эдуардович

[asha]

Сергей Эдуардович, здравствуйте!

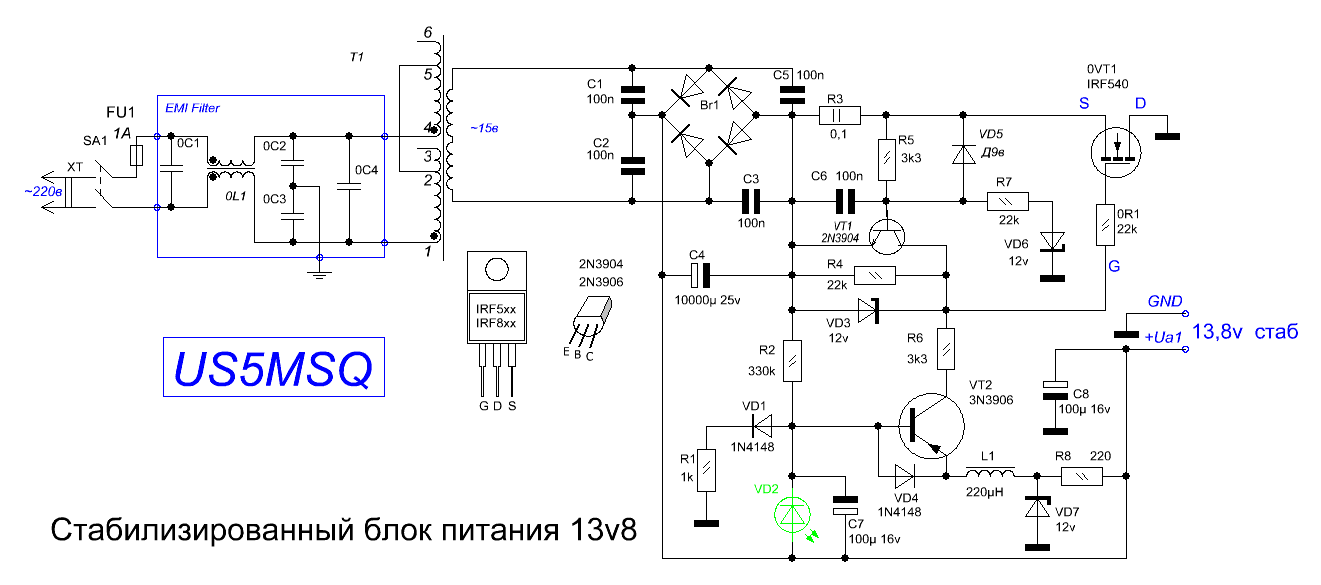

Можно ли Ваш стабилизированный блок питания 13,8В download/file.php?id=1852&mode=viewиспользовать для запитки УМ "Дружба" (15-20 Вт, 20-24В, 3А).
Для этого надо с трансформатора подать на мост просто большее напряжение, например ~ 24В ?
Сейчас (по схеме: мост+электролит) под нагрузкой напряжение падает примерно с 22В до 17В.

[US5MSQ]

Конечно можно, только напряжение стабилизации VD6 нужно увеличить до 15в

[asha]

Спасибо.

[Alex 1]

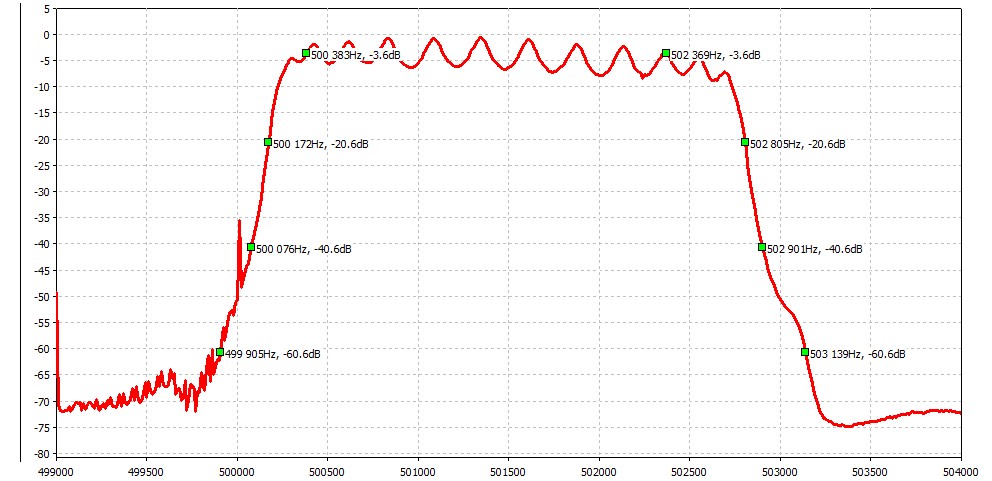

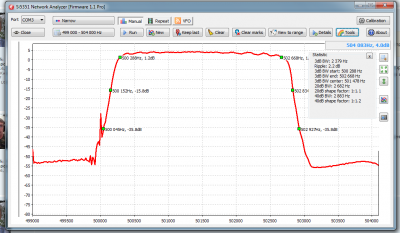

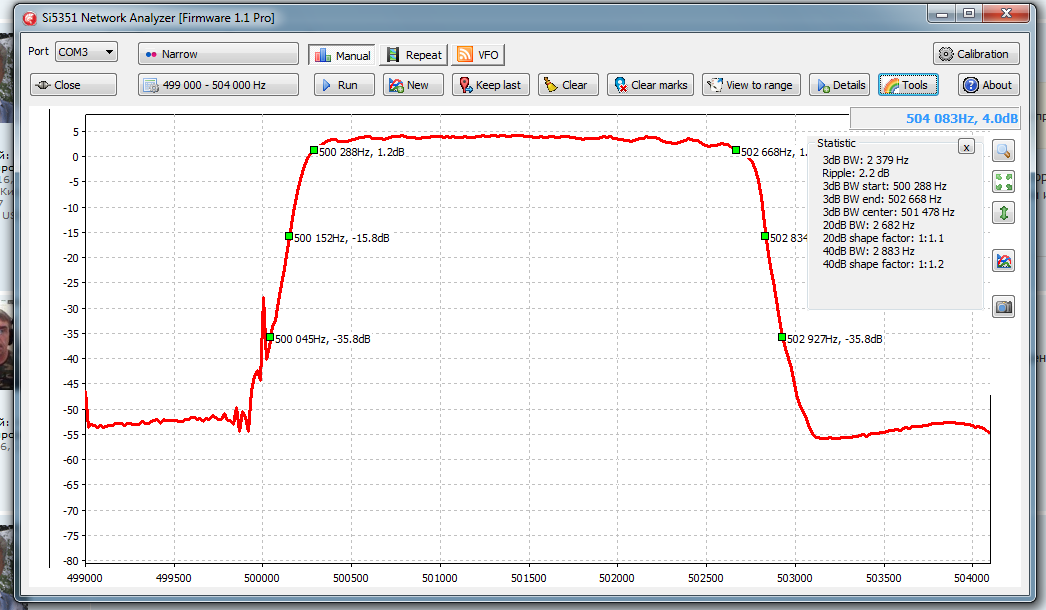

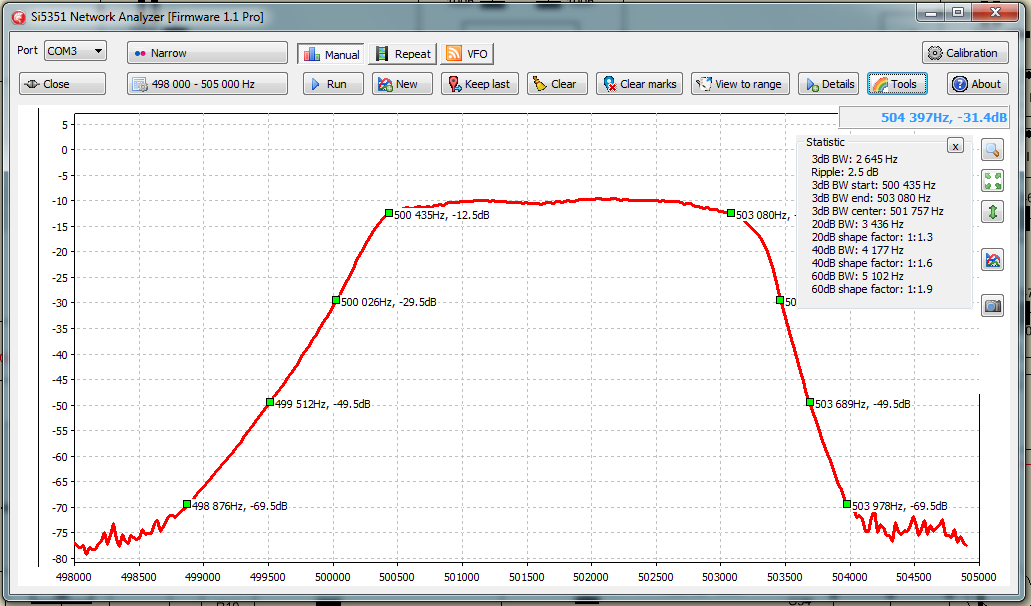

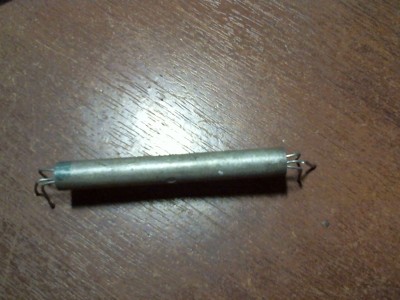

Таки сподобился вчера прикрутить этот ЭМФ в трансивер. Общий уровень усиления тракта ПЧ упал примерно на 15...18дБ, с ФЭМ018-500-3В, для снятия и настрой тракта Пч, пришлось устанавливать для АЧХ-метра -66дБ аттенюации, а для ФЭМ1-040, только -40дБ. Всем хорош ЭФМ-018, но у него уж больно затянут нижний скат, а у ФЭМ1-04, всё почти симметрично, но полоса примерно 2,4 кГц. и с ним уровень усиления тракта несколько упал, и без входного сигнала появился подвозбуд ПЧ. Пик на нижнем скате, это опорник, но есть пики в полосе задерживания на килогерц ниже от опоры и 5,5 килогерца выше опоры, что это такое не ведаю.

[Alex 1]

Приветствую! Вернул таки всё в зад, разобрался в чём дело, "виноват" каскад после ЭМФ, с фильтром ФЭМ1-040, этот каскад выходит из режима по постоянному току в сторону большего усиления, он и подвозбуждается. Вернул фильтр ФЭМ018-500-3В, в виду лучшего звучания, как на приём, так и на передачу, хотя с худшими параметрами по затуханию в полосе задержания(худшая прямоугольность), зато общее усиление тракта ПЧ на 15 дБ больше, по видимому из за меньших потерь фильтра.

[Alex1952]

Сергей Эдуардович подскажите пожалуйста где копать... На приём тракт работает отлично, на передачу в Сw и ssb ноль. Проверил всё! и напряжения по постоянке всё в норме! Монтаж и детали также... единственное что смущает немного завышены напруги с 500кгц и телеграфного генератора примерно 1,5в показует вольтметр на д311 имеется ввиду показания тестера, а на коллекторе т9 аж 6,4в! Трансформаторы фазировку тоже проверял. Переворачивал эмф - тоже ничего не дало...(((

[US5MSQ]

Здравствуйте.
Раз работает на приём, то должен работать и на передачу.
Проверьте. какие напряжения на выводах коллекторов,баз и эмиттеров транзисторов Т4 и Т9 - может с подстроечника R11 идёт слишком малое напряжение и они просто закрыты?

[Alex1952]

На базах и эмиттерах напруга в норме (согласно схеме) на коллекторах т4 и т9 - 8,85в...((( с r11 напруга на базах этих транзисторов регулируется от 0 до 1,6в

[US5MSQ]

Чудеса...
Значит надо проверять смесители фазировку трансформаторов, правильность запайки диодов. Раз не проходит и телеграф (а кстати, Вы его слышите на самоконтроле? если нет, то вероятно частота телеграфного гетеродина просто не попадает в полосу пропускания ЭМФ), то вероятнее всего проблема в первом смесителе.
Суть в том, что усиление приемного тракта достаточно большое, чтобы обеспечить приличный приём с большой антенны даже при неправильно распаянных смесителях, т.е. при очень больших потерях ( в десятки раз) в них, в то время как при передаче такие потери весьма критичны.
Если у Вас есть ГСС, то хорошо бы проверить усиление приемного тракта - в исправном тракте оно должно быть порядка 200-300тыс.
А если есть и осциллограф, то можно им проследить весь путь сигналов в режим передачи в обоих режимах, только подключаться в ВЧ цепи нужно либо малоёмкостным делителем 1/10, либо через малую (10-15 пФ) емкость.
