Здравствуйте.
Это фактически тот же частотомер, что и в приведённым мной схемах. 60 МГц вполне реальная цифра при достаточно большом уровне входного сигнала, как правило потребуется подать на вход более 0,5 Вэфф. На частотах до 10 МГц чувствительность существенно лучше, как правило, не хуже 100 мВэфф, но низкоомный вход может затруднить его применение, поэтому лучше входную часть сделать так же, как в приведённых мной ссылках.

[said-97]

Здравствуйте.
Это фактически тот же частотомер, что и в приведённым мной схемах. 60 МГц вполне реальная цифра при достаточно большом уровне входного сигнала, как правило потребуется подать на вход более 0,5 Вэфф. На частотах до 10 МГц чувствительность существенно лучше, как правило, не хуже 100 мВэфф, но низкоомный вход может затруднить его применение, поэтому лучше входную часть сделать так же, как в приведённых мной ссылках.

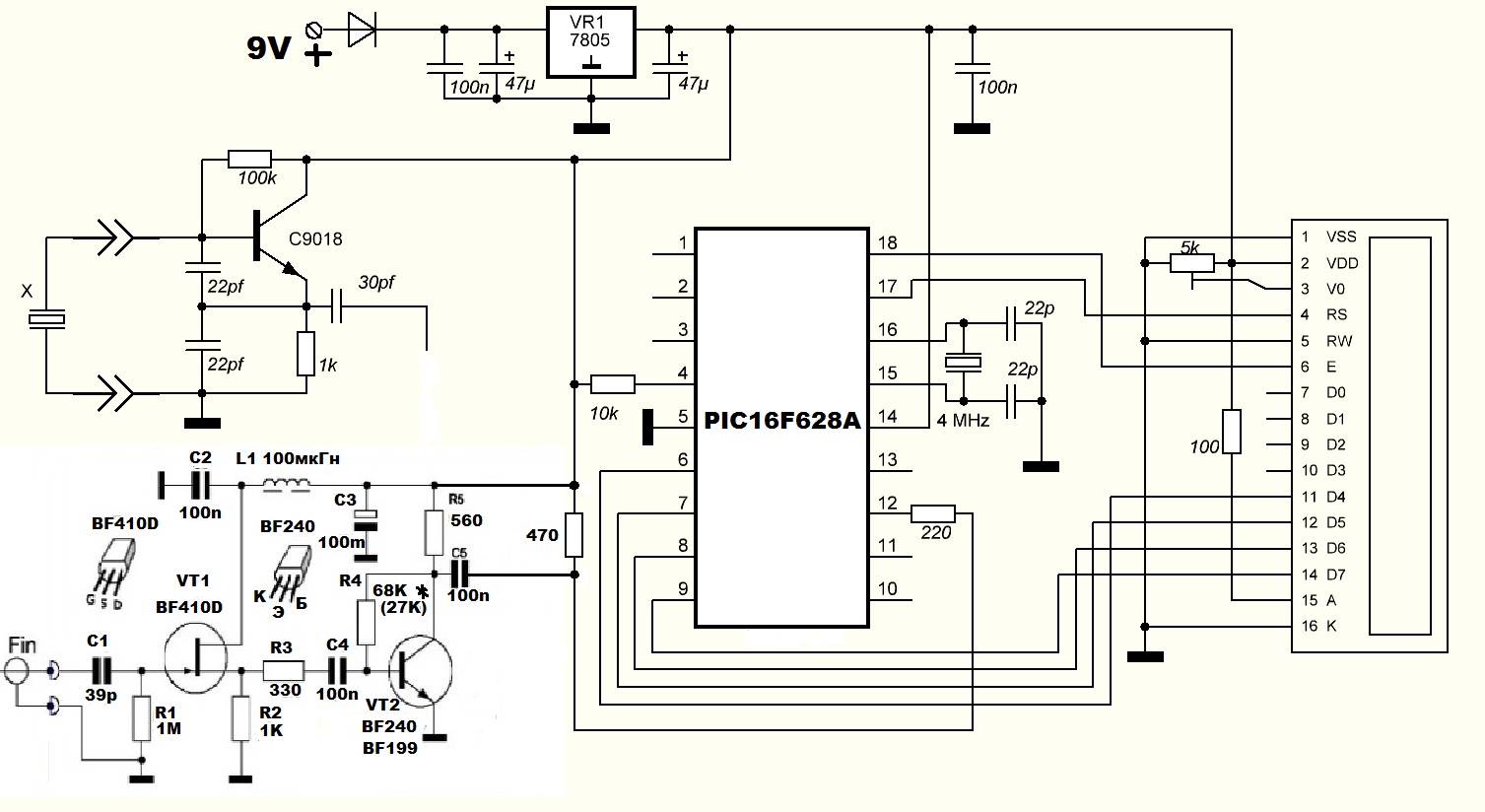

Сергей Эдуардович, примерно вот это должно получится?

[US5MSQ]

Всё верно. Подбором R4 добиваемся на коллекторе VT2 напряжения +2,5...+2,8 в.
Подбором R2 добиваемся на истоке VT1 напряжения +1,5...+3 в

[said-97]

Всё верно. Подбором R4 добиваемся на коллекторе VT2 напряжения +2,5...+2,8 в.
Подбором R2 добиваемся на истоке VT1 напряжения +1,5...+3 в

Сергей Эдуардович, большое спасибо Вам!!! А вот уточнить хотелось бы еще некоторые моменты по этой схеме. 1) Резистор тот который на 470 Ом по плюсу он так же остается в схеме или он лишний? Ну и наверное хотелось бы оставить измеритель кварцев. 2) Как правильно подключить этот каскад к основной схеме?

[US5MSQ]

R5 и С5 нужно удалить, испытатель кварцев можно подключить к базе VT2 через малую емкость, те же 30 пФ

[said-97]

R5 и С5 нужно удалить, испытатель кварцев можно подключить к базе VT2 через малую емкость, те же 30 пФ

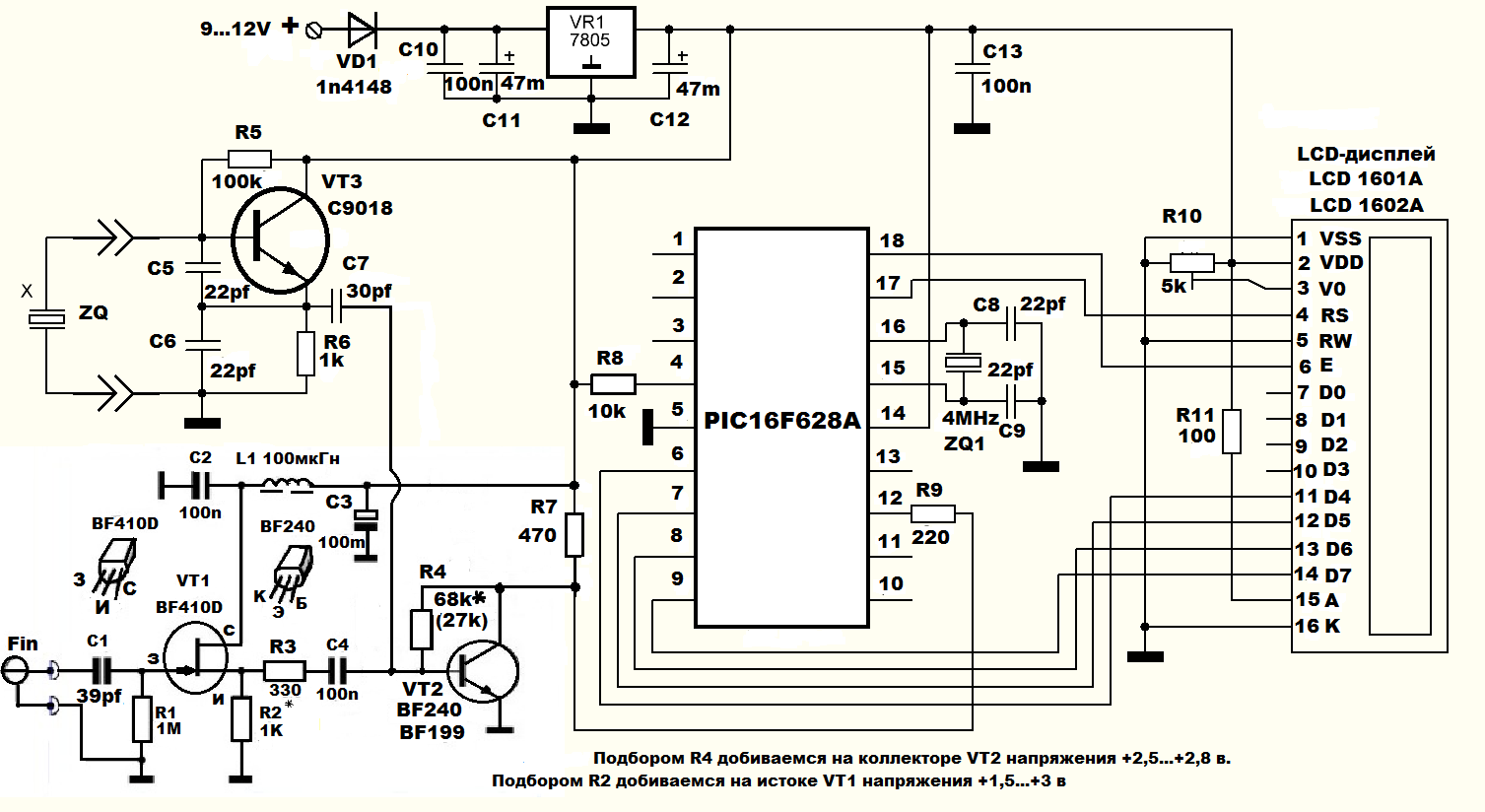

Вот подправил схему по Вашим рекомендациям!

Сергей Эдуардович, так пойдет? Возможно кому-то еще пригодится.

[US5MSQ]

Всё правильно.

[said-97]

Всё правильно.

Спасибо большое!

[said-97]

Сергей Эдуардович, здравствуйте! Почти спаял данный частотомер, а вот полевого транзистора BF410D нет в наличии. Посоветуйте пожалуйста чем его само лучше заменить в данной схеме ? Я вот смотрел можно на BF245A заменить с подбором емкостей по входу. И какой примерно ток потребления у данной схемы? Это я к тому хватит ли 78L05, или лучше ставить на полтора ампера? Спасибо!

[US5MSQ]

Здравствуйте.
Подойдёт практически любой полевой транзистор, оптимально с напряжением отсечки порядка 2-4в.
Частотомер потребляет мало, если ЖКИ без подсветки - то не более 15 мА, если с подсветки, то в зависимости от установленного тока светодиода может быть до 50-60 мА.
