Здравствуйте.Milos писал(а):Доброго дня всем! Поздравляю с наступившим 2019 новым годом!

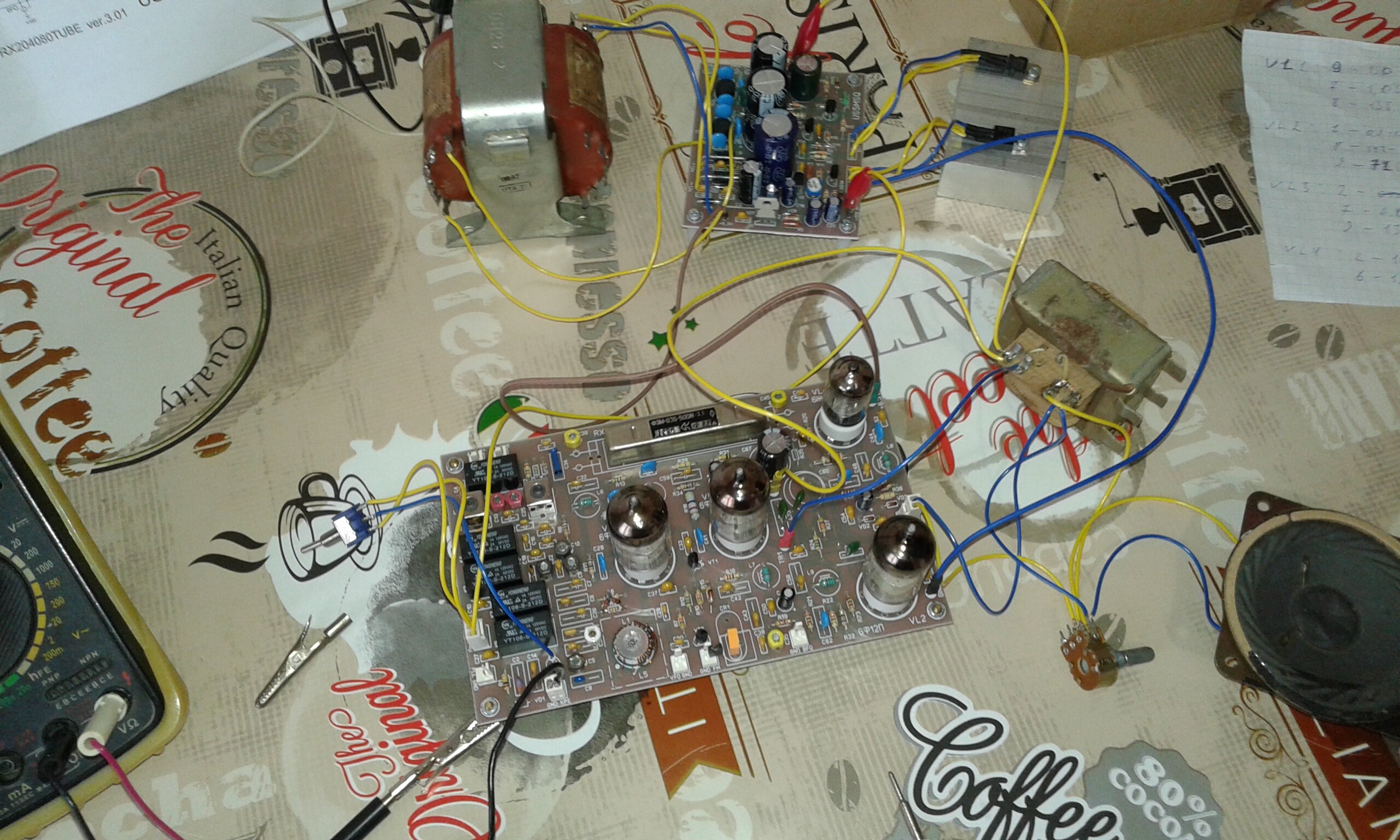

Купил набор RX204080EMF TUBE и появилось несколько ламерских вопросов:
1.В для чего блоке питания точки А и B?
2.В инструкции указаны резисторы аттенюатора по схеме R2-75 (240) R3,R4-100(62), не много не понял, какие выбрать-это зависит от антенны?
3.В авторской схеме был выбран нижний ЭМФ, чем обусловлен такой выбор, просто есть и нижние и верхние у меня, но не знаю какой лучше поставить, если устанавливать ЭМФ-500В-3,1 и кварц на 500 кГц, необходимо ли ещё, что то изменять в схеме?
Прилагаемые к набору инструкции по сборке принципиально не читаете?
1. На плате предусмотрена возможность применения мало востребованных, а потому доступных и сравнительно недорогих, ТАНов с 28-вольтовыми анодными обмотками, для чего используется включение анодного выпрямителя по схеме с удвоением (см. рис.2) – в этому случае элементы дополнительного выпрямителя (Br2,C12,C13,C21,C22 и C5,C14) не устанавливаются, а С23 устанавливается на штатное место на плате и подключается выводами вместо перемычки А-В. Если удвоение не применяется , то просто ставите перемычку
А-В.
2.В данном случае Вы предлагается самостоятельно желаемое выбрать ослабление аттенюатора -10 дБ или - 20 дБ (при номиналах резисторов, указанных в скобках).
3. Можно применять любые доступные Вам ЭМФ - нижние, средние или верхние, но в опорнике лучше поставить керамический резонатор. Если захотите поставить кварц, то для устойчивой его работы емкости контура придётся подобрать самостоятельно.
