Малоламповый TRX

[R2FBQ]

Ребята, может у кого имеются лишние две (желтенькие) платы смесителей, прошу подарить за деньги, пожалуйста.

[Phoenix]

Доброго времени суток! Если можно несколько вопросов по теме.
1) Если собирать данный TRX в формате многодиапазонного чисто приёмника с синтезатором частот, как быть с УВЧ? Можно сделать апериодическую нагрузку или лучше поставить реле и переключать диапазонные П-контура?
2) В реверсивном тракте по мотивам Р-76 используется диплексер на выходе 2-ого смесителя, стоит ли аналогично в этой конструкции установить диплексер?
3) Т. к. основное усиление тракта по НЧ, возможно поставить аудио ФНЧ между VL2 и VL3?
Сергей Эдуардович, с наступающим Новым годом! Крепкого здоровья в Новом году!
P. S. Есть целая коробка ламп от старой техники, перебрал, а собственно 6Ф12П, 6Ж52П нет, придётся покупать.

[US5MSQ]

Доброго времени суток! Если можно несколько вопросов по теме.
1) Если собирать данный TRX в формате многодиапазонного чисто приёмника с синтезатором частот, как быть с УВЧ? Можно сделать апериодическую нагрузку или лучше поставить реле и переключать диапазонные П-контура?
2) В реверсивном тракте по мотивам Р-76 используется диплексер на выходе 2-ого смесителя, стоит ли аналогично в этой конструкции установить диплексер?
3) Т. к. основное усиление тракта по НЧ, возможно поставить аудио ФНЧ между VL2 и VL3?
Сергей Эдуардович, с наступающим Новым годом! Крепкого здоровья в Новом году!
P. S. Есть целая коробка ламп от старой техники, перебрал, а собственно 6Ф12П, 6Ж52П нет, придётся покупать.

Здравствуйте, Володя.
1. Резонансный УВЧ подавляет собственные шумы по зеркальному каналу, т.е. теоретически он примерно на 3 дБ будут меньше, нежели при широкополосном УВЧ. Насколько это критично для Вас и стОит ли усложнять конструкцию, решайте сами.
2. Ключевые смесители менее критичны к рассогласованию нагрузки, нежели диодные, так что после ФСС нет особой необходимости ставить диплексор, но хуже от него не будет
3.При хорошем ФСС нет особой необходимости в специальном ФНЧ в тракте НЧ, нормально работают и простая коррекция АЧХ при помощи пассивных RC-цепей, но хуже от него не будет
С Наступающим Новым Годом!

[Phoenix]

Хорошо, значит резонансный УВЧ, а можно питание 6Ж52П уменьшить до 150 В? Т. е. не делать отдельно канал на 300 В.

[US5MSQ]

Ну конечно можно

[fakel]

Сергей, не пробовали выполнить мощный УВЧ TX и УНЧ RX на одной лампе?

[US5MSQ]

Нет.
Нет, но такое решение есть в Инете, по-моему в пятиламповом трансивере итальянца

[fakel]

Хотел создать новую тему в разделе Трансиверы, но форум не дает. Поэтому помещу сюда, если Сергей не против.

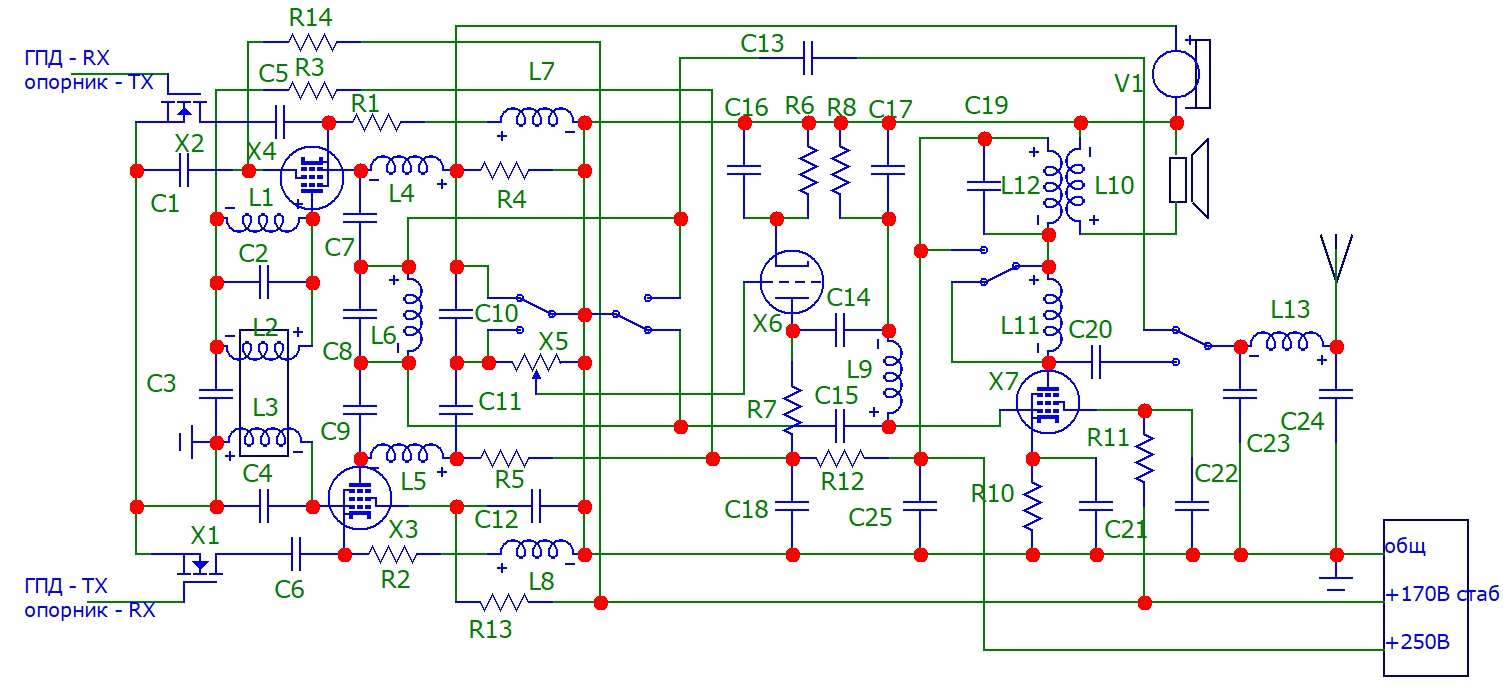

Желание посостязаться в малоламповости привело вот к такой схеме. Это проект, в железе еще не воплощался. Буду рад критическим замечаниям как Сергея, так и остальных участников форума

На рисунке показана основная плата, без гетеродинов. Лампы те же самые, что и у прототипа - Трехлампового приемника - 6Ф12П. В качестве ФОС применен ЭМФ 500кГц. ДПФ - 2х-контурный с емкостной связью (П-контур + одиночный параллельный)

Изюмики данной схемы - не только в минимальном числе ламп, но и самодельных намоточных катушек - их всего 2 (в П-контуре, и в ДПФ). Еще одна фишка - у всех реле, через которые проходит слабый сигнал, подвижные контакты заземлены. Исключение только у реле выходного каскада, но там сигнал мощный.

Построение тракта совпадает с трактом Радио-76, но, в отличие от него, неиспользуемые в режиме приема или передачи входы замыкаются на землю контактами реле что улучшает помехоустойчивость.

На прием работают все лампы, на передачу - все, кроме триода. Выходной пентод (на его место можно поставить более мощный 6Ф5П) также работает как выходной УНЧ на прием и выходной УВЧ на передачу.

Подробное описание - в процессе

[Phoenix]

US5MSQ, в Вашей авторской конструкции глубина АРУ порядка 40 дБ, если я правильно понял из обсуждения на СКР. Можно ли увеличить глубину регулировки АРУ?

[US5MSQ]

Ну так для прежде всего увеличения глубины АРУ, ну и немного усиления (примерно в 3-4 раза) и была разработана 4-х ламповая схема - viewtopic.php?f=23&t=196
