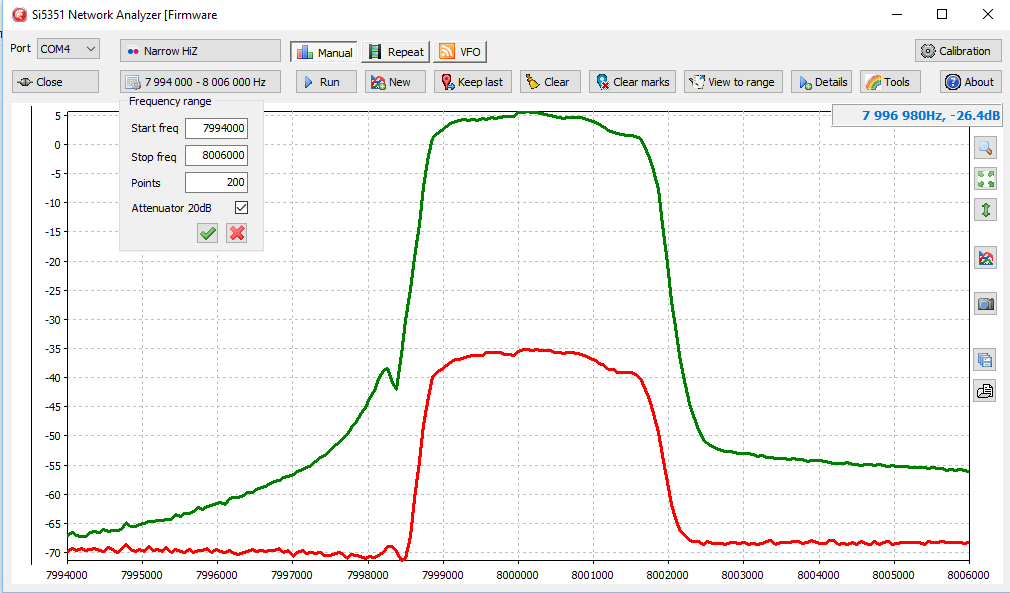

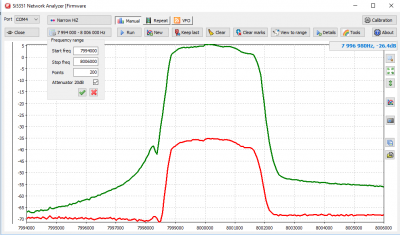

1. Равномерность и глубина регулировки по 2 затвору зависит от ВАХ конкретного транзистора и может немного отличаться, но в любом варианте максимальная крутизна регулировки усиления находится вблизи нулевых значений напряжения на втором затворе. Так что всё работает правильно.knazevserg72 писал(а):...

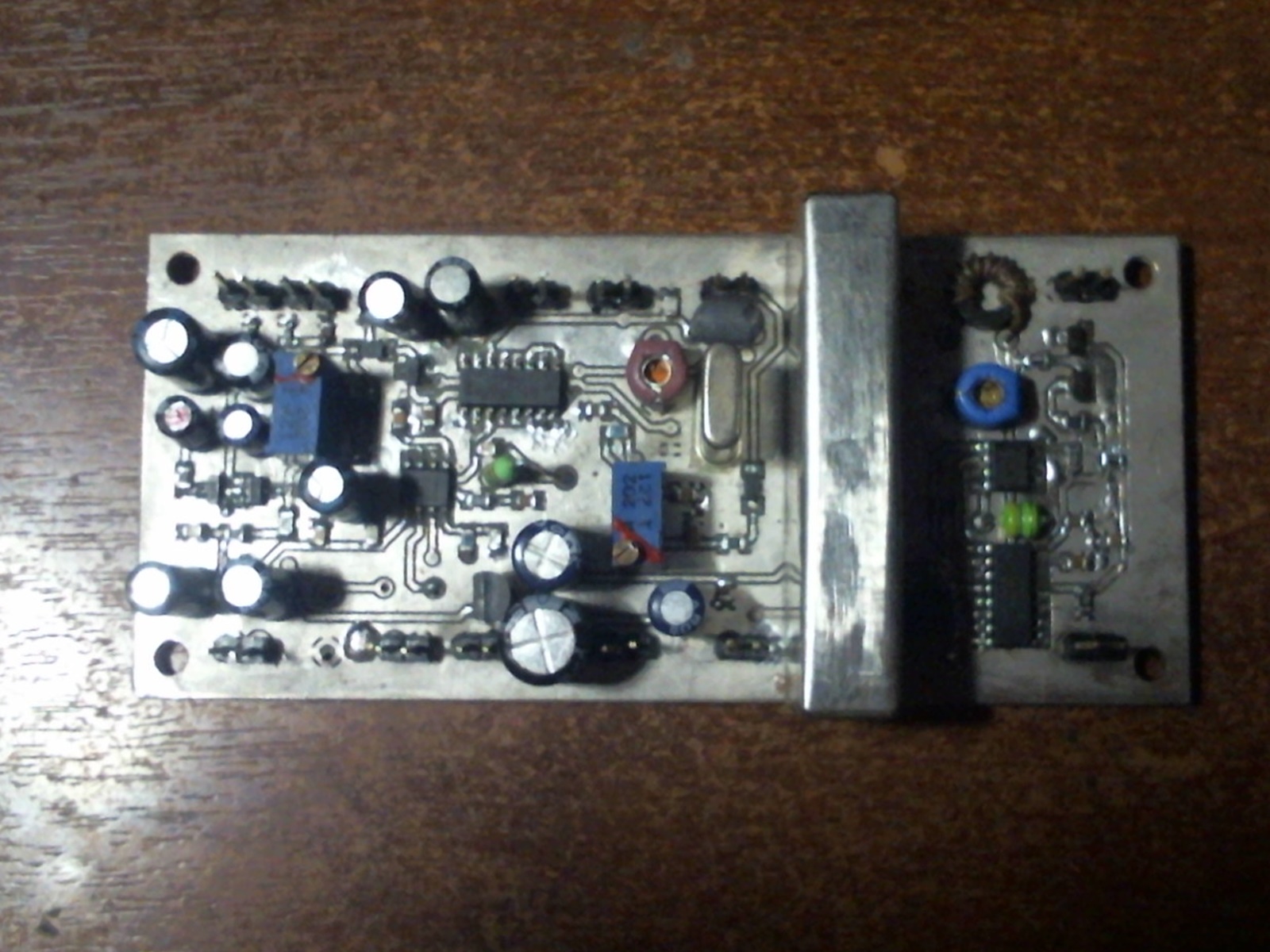

1.При регулировке ПЧ только в самом начале резистора регулируется... Хотя на затворе полевика напруга регулируется нормально... В чём может быть проблема? Все напруги в норме и монтаж несколько раз проверил.
2.И второй вопрос в плате полосовиков на анодах пин диодов вместо 6,35в по схеме у меня аж 9,5в! Это нормально?
2. Нет, это неправильно.
Величина этого напряжения в основном определяется величиной резисторов ( к примеру для диапазона 160м это цепи R28R35R29R46R55) и не должна существенно отличаться от указанной на схеме. Проверьте напряжения на истоке VT2 - в зависимости от разброса параметров полевика должно быть порядка +-10%, падение напряжение на выходе открытого ключа U2 - должно быть не более 1в. Если здесь всё верно, то вероятна ошибка монтажа - где-то попутаны номиналы.
Это наблюдается на всех диапазонах или некоторых? Для облегчения поиска полезно составить таблица постоянных напряжений по всей резистивной цепи хотя бы одного, скажем так - проблемного, диапазона.
