Расширяем возможности nanoVNA.

[lymes]

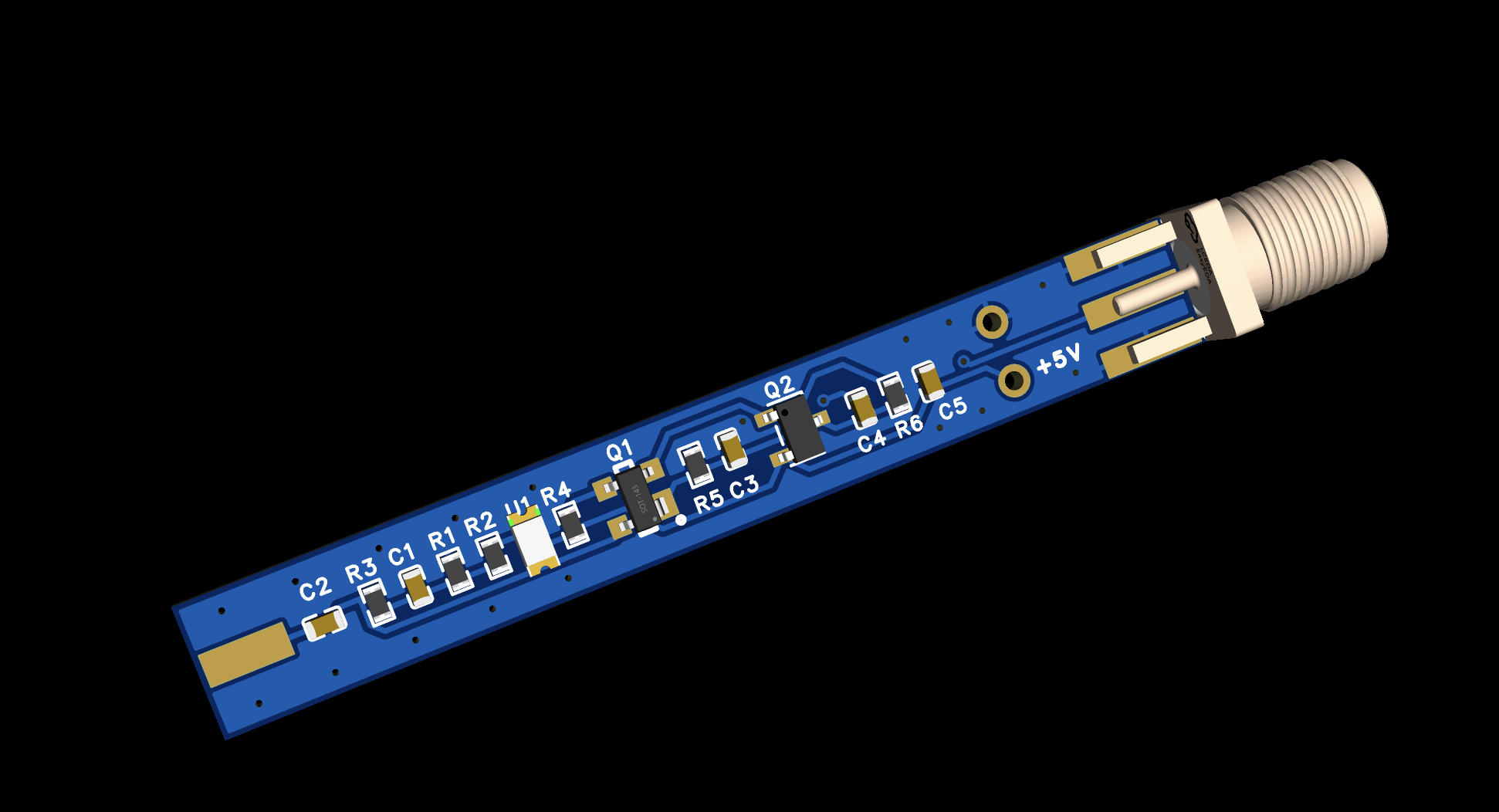

Gerber_PCB1_0402.zip

0402, BF998

(260.19 КБ) 1 скачивание

Gerber_PCB1_1206.zip

1206, BF998

(252.45 КБ) 2 скачивания

[US5MSQ]

Здравствуйте. Спасибо, что поделились своим вариантом печатной платы. Но хочу заметить что Ваш вариант выполнен не совсем удачно - слишком близко расположенная к обоим выводам С2 "земля " увеличивает ёмкость монтажа, что приведёт к заметному увеличению входной емкости пробника и снижению коэфф. передачи. И похоже, что плата рассчитана на довольно редкий вариант двухзатворника с "зеркальной" цоколёвкой - BF998R

[lymes]

Добрый вечер,
1. Да, действительно землю лучше убрать. Хотя можно попробовать использовать ее, закоротив 1пФ.

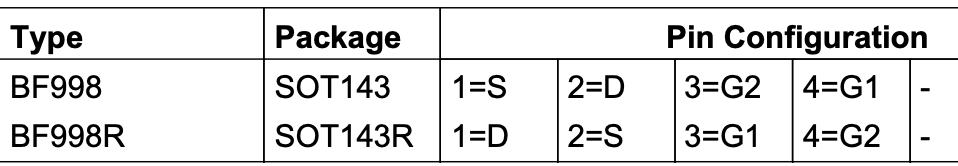

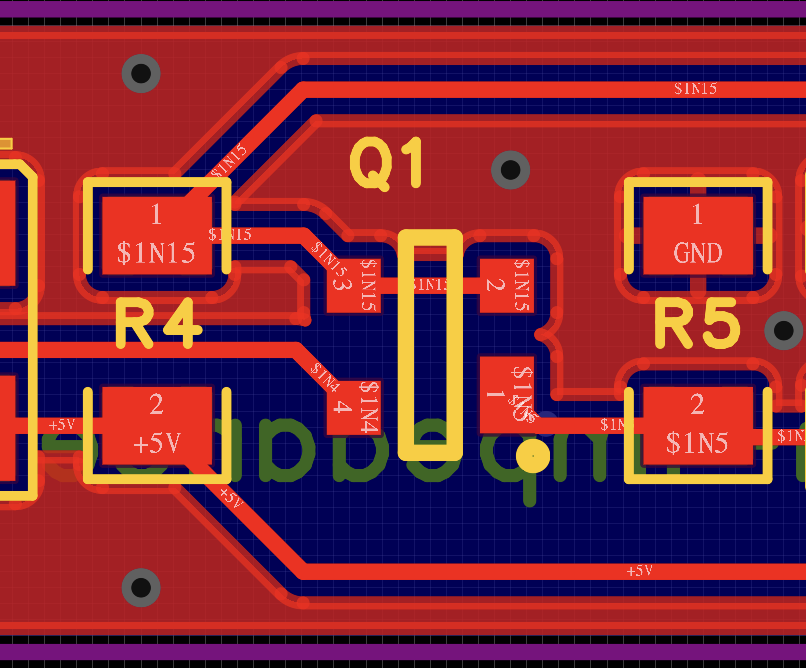

2. Не может быть, давайте проверим. Я его использовал только потому, что 998 у меня есть в наличии (и нормальные и R). Прикреплю кусок pcb и кусок даташита
Впрочем, у кого есть аккаунт в EasyEDA можете форкнуть проект https://oshwlab.com/l.mesentsev/project_rweszyud и отредактировать под себя.

[lymes]

Сергей, у меня к Вам вопрос: почему Вы не сочли нужным экранировать пробник?
Я обычно делаю так - термоусадка, 1 оборот медной фольги (можно достать из 18650, отличная вещь), посаженной на землю, потом еще один слой термоусадки.

[US5MSQ]

Сергей, у меня к Вам вопрос: почему Вы не сочли нужным экранировать пробник?
Я обычно делаю так - термоусадка, 1 оборот медной фольги (можно достать из 18650, отличная вещь), посаженной на землю, потом еще один слой термоусадки.

просто не увидел в этом никакой необходимости, достаточно большая площадь "земли" в моём варианте обеспечивает хорошую экранировку, исключающая сколь-нибудь заметное влияние внешних шумов и наводок.
Да, я ошибся - BF998 у Вас разведён верно

[lymes]

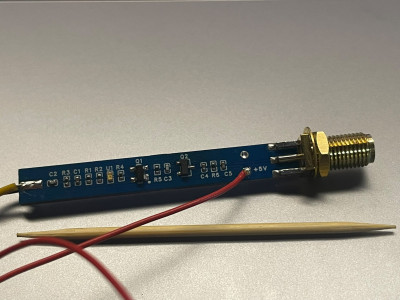

Слава богу, а то платы уже в пути, Ваше замечание заставило меня облиться холодным потом
Насчет паразитной емкости, в варианте 0402 там буквально миллиметры этой земли, размер всей платы 50мм х 6.5мм.

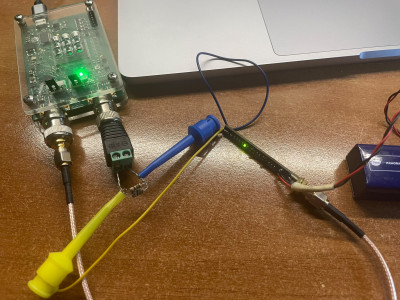

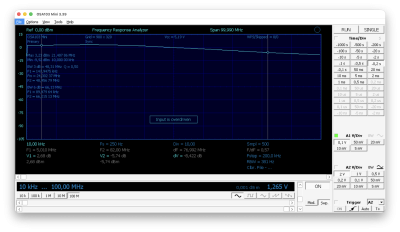

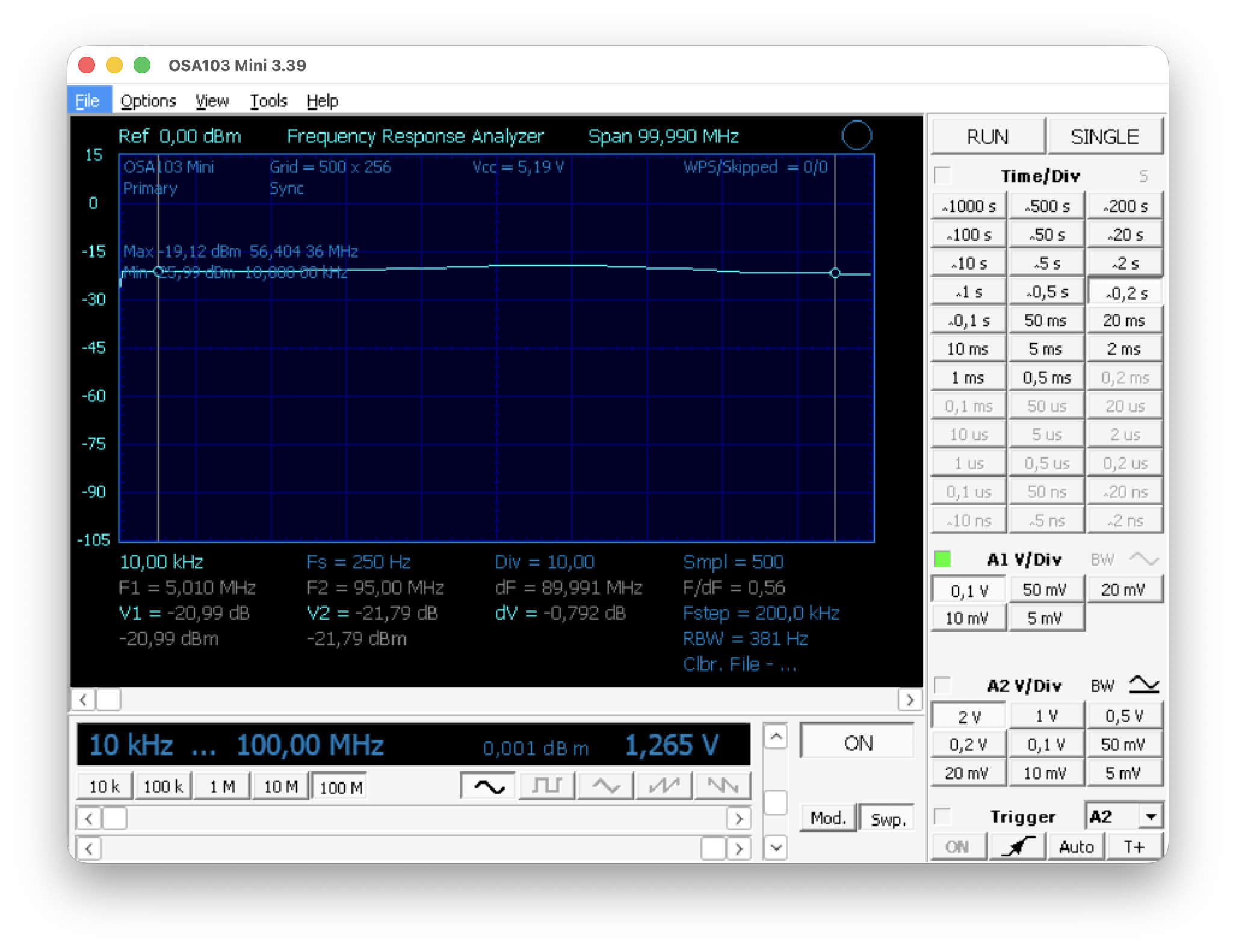

Думаю большого вреда не будет, оставлю так. Интересно, когда соберу - поделюсь замерами.
