Приёмник коротковолновика с низкочастотным ЭМФ

[US5MSQ]

Володя, если есть желание, то с Вашими приборами можно ещё немного "половить блох" и попробовать уменьшить неравномерность АЧХ в полосе пропускания, оптимизировав согласование ЭМФа.
Нашёл в архиве АЧХ Вашего экземпляра ЭМФ при оптимальном согласовании - так как все ЭМФы б/у, я при комплектации наборов их обязательно тестирую на предмет исправности, чтобы не попался, не дай Бог, бракованный. как видим есть куда стремиться.
БОльшая неравномерность АЧХ, получившиеся у Вас, обусловлена увеличенным сопротивлением нагрузки - вероятно этот экземпляр транзистора VT8 имеет высокое усиление (более 500), в результате нагрузка ЭМФ получилась примерно 2,6 кОм вместо оптимальных 2,4 кОм. Можно попробовать поставить на выводы 7-8 дополнительный резистор сопротивлением примерно 27-33 кОм - подобрать по наименьшей неравномерности АЧХ.

[US7ILY]

Добрый вечер Сергей Эдуардович. При установке резисторов от 20к до 47к АЧХ была неизменной. Я не успокоился, выпаял С23 и измерял = 2140пф. Впаял параллельно ещё 270пф. Произвёл настройку L6 заново, АЧХ в полосе пропускания улучшилась на 4.5дб. Большего я добиться не смог, плохо в школе учился!

out4.rar

(15.21 КБ) 188 скачиваний

[US5MSQ]

Отличный результат, Володя!
А на школу нечего пенять: " мы все учились по-немногу, чему-нибудь и как-нибудь...(С)

[US7ILY]

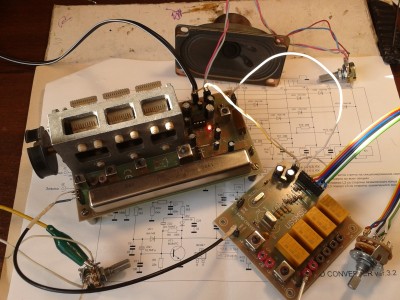

Здравствуйте Сергей Эдуардович. Выпало свободное время, набил платку конвертера. Произвёл первое включение,без подключения приборов. Шкалу не подключал, большое желание услышать эфир на всех диапазонах. На максимум шума отстроил ПДФ. На 80-40-20м станции проходят громко, звучание прекрасное. На 15м нашёл одну станцию, прохода нет, на 10м только шум эфира, (без антенны шум ели слышен), всё закрыто, да и антенна уж очень простая. Отличный приёмник! Спасибо! Выпадет время подстрою приборами и в корпус.

И ещё раз СПАСИБО ВАМ!

[US5MSQ]

И Вам, Володя, большое спасибо за добрые слова и фотоотчёт.
Приятно видеть, как оживают мои конструкции в умелых руках коллег

[US7ILY]

Напряжение на j4 - 40 и 20м = 1.8в эф. 15 и 10м =1.35в эф. После сборки напряжение не подравнивал,вот как есть. ПДФы подстроил по NWT. График ПДФ во вложении.

outПДФ.rar

(21.64 КБ) 196 скачиваний

[US5MSQ]

Напряжение на j4 - 40 и 20м = 1.8в эф. 15 и 10м =1.35в эф. После сборки напряжение не подравнивал,вот как есть. ПДФы подстроил по NWT. График ПДФ во вложении.

outПДФ.rar

Прекрасный график, только 10м диапазоне похоже идёт небольшой перегруз, о чём свидетельствуют всплески АЧХ в нижней части диапазона, вызванные паразитными преобразованиями на гармониках испытательного сигнала. По хорошему надо бы ослабить сигнал ещё хотя бы на 10 дБ, ну тогда не получится сравнительный график по диапазонам. Так что всё хорошо настроено, с чем Вас, Володя, и поздравляю

[US7ILY]

Cергей Эдуардович, что то не пойму, на 40м при вращении переменного резистора 0R1,2 на максимум, появляется сильное шипение с потрескиванием и станции принимаю с трудом. А чуть в низ на 5 мм, шипение пропадает и появляется нормальный приём. Все остальные диапазоны работают нормально. Этот эффект только на 40м, даже усиливается если берусь рукой за корпус резистора. Может в корпусе всё за экранируется и возбуд пропадёт? Подскажите, что и где смотреть?

[US5MSQ]

Трудно сказать, в чём причина, я такого не наблюдал... Похоже на самовозбуд КВ конвертера.
В любом случае надо стараться делать ВЧ кабели, соединяющие входы/выходы минимальной длины и максимально разнести их в пространстве, в т.ч. и антенный провод подальше от выхода конвертера. В корпусе это условие выполнится автоматом. В крайнем случае потребуется поставить в разрыв входного кабеля прямо у входа платы конвертера антипаразитный низкоомный резистор - несколько десятков ом

[US7ILY]

В любом случае надо стараться делать ВЧ кабели, соединяющие входы/выходы минимальной длины и максимально разнести их в пространстве, в т.ч. и антенный провод подальше от выхода конвертера. В корпусе это условие выполнится автоматом.

Ну да так и есть, берусь рукой за кабель соединяющий приёмник с конвертером, возбуд пропадает. Оттянул его подальше от антеного входа и всё работает как положено. Нужен корпус. Спасибо за совет.
