Четырёхламповый трёхдиапазонный приёмник RX204080EMF TUBE

[US5MSQ]

Здравствуйте.

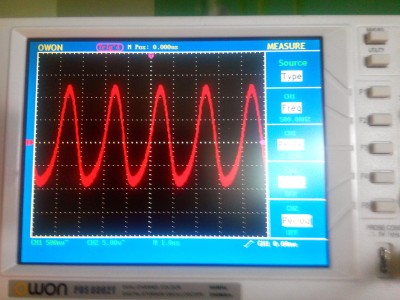

Форма синуса и не будет идеальной, т.к. нагрузка опорника - смеситель на триоде - нелинейная, но в этом нет ничего криминального.
Чтобы запустить генератор с кварцем, нужно подобрать номиналы конденсаторов самостоятельно, т.к. указанные на схеме номиналы указаны для пьезорезонатора.

[RX9ABH]

Здравствуйте.
Форма синуса и не будет идеальной, т.к. нагрузка опорника - смеситель на триоде - нелинейная, но в этом нет ничего криминального.
Чтобы запустить генератор с кварцем, нужно подобрать номиналы конденсаторов самостоятельно.

С утра бьюсь, Сергей Эдуардович, пока емкости лежали в диапазоне 82-220 pF, эффект не появился. Сейчас пробую увеличить.

[US5MSQ]

Попрбуйте для начала составить по 1000 пФ, только С35,С38 замкнуть накоротко

[RX9ABH]

Попрбуйте для начала составить по 1000 пФ, только С35,С38 замкнуть накоротко

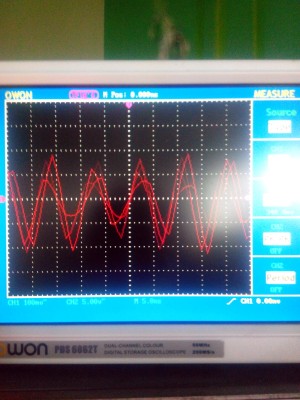

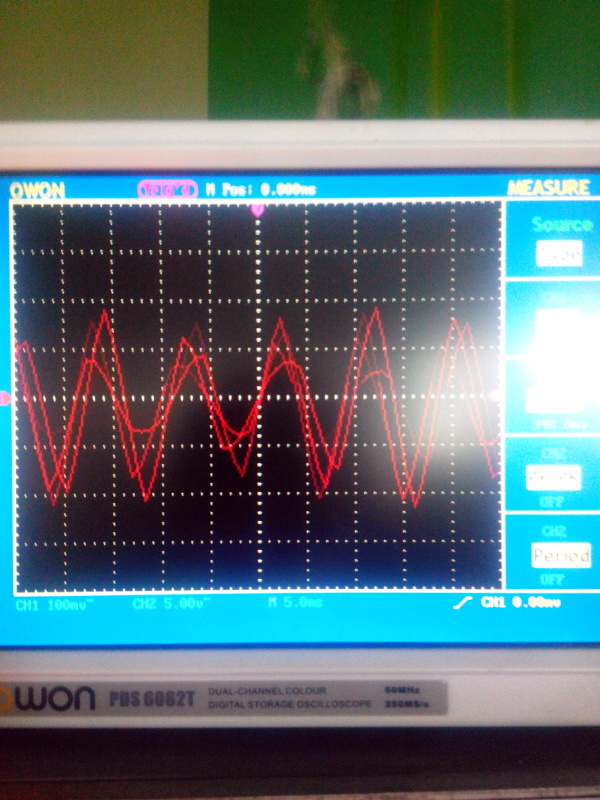

С35, С38 заменены перемычками. Картинка выше - мозг осциллоскопа определить частоту не в силах

P.S. После замены C42, C43 на 1500pF (тысячников под рукой не оказалось) - генератор запустился, даже при неподключенном входе на двадцатке появился шум эфира, при касании пинцетом входа слышны сигналы (частотв гпд пока чуть в стороне).

Думаю, пока оставлю эти значения, спасибо, Сергей Эдуардович!

[RX9ABH]

Приемничек оживает, укладкой диапазонов и борьбой с возбудами буду заниматься через неделю!

[Vladimir-dl7pga]

... Применить эти ЭМФ можно, будут неплохо работать, разве что общее усиление немного снизится.
1.Схема включения ФЭМ1-40 также останется такой же, только параллельно входу/выходу надо поставить нагрузочные резисторы 4,7 кОм, но для полноты картины и оценки требуемых емкостей С32,С34,С35,С39,С45,С46 нужно знать индуктивность его обмоток - сможете её измерить?
2.Схема включения пьезоЭМФ останется такой же (разумеется без С35,С39,С45,С46), только параллельно входу/выходу надо поставить нагрузочные резисторы 3 кОм, увеличить емкость связи С34 до 100-220 пФ и подобрать (уменьшить) С32 до получения резонанса на частоте 500 кГц..

1. Я не смогу измерить индуктивность входных обмоток фильтра, но вот
пользователь саш измерил
ФЭМ1-040-500-2.4Н-3В
1.2 290мкг.
3.4 305мкг выход.
Имеется обрывок паспорта на ФЭМ1-040-500-2.4В, там указаны емкости то ли 440 пф, то ли 470 пф, но неясно - это настроечные емкости по входу и выходу или нагрузочная емкость. На моем ЭМФ ФЭМ1-040-500-2.4Н-3В имеется чёрная точка с одной стороны, надо полагать, вход, вывод 1. ФЭМ1-040-500-2.4В был передан мне с Украины "голым", без этикетки, точки там не было. Если использовать формулу расчёта резонансной частоты онлайн
http://tel-spb.ru/lc.html ,
то при средней индуктивности входной обмотки 300 мкг, получим 337-338 пф для резонасной частоты 500 кгц (330пф+подстроечник 6-25 пф).
2. Ясно. Для какой версии схемы - 2.6? Или есть уже версия 3.0?

Кроме того, была мысль применить керамический фильтр фирмы Murata на 455 кгц с полосой пропускания 2.7 кгц, входное и выходное сопротивление 2 ком. Включение аналогично пьезоЭМФ. Но это уже "западный" вариант

[US5MSQ]

1. Если измерить индуктивность обмоток нечем, тогда придётся подбирать емкости в резонанс на частоте 500 кГц. Впрочем, это дело облегчается тем, что нагруженная добротность невелика -примерно 4,5 и резонанс довольно размытый. Имеет смысл выбрать емкости С32=120 пф, С34=82 пФ, при этом суммарная емкость С36+С39 должна быть примерно на 50 пФ меньше от резонансной.
2. Везде речь ведём об схеме 3.0

[RX9ABH]

Начал настройку приемника. Опорник работает стабильно, частоты гпд в первом приближении настроил.

Огромное количество рычаний и возбудов, вечером выложу замеры контрольных точек.

[RX9ABH]

Начал настройку приемника. Опорник работает стабильно, частоты гпд в первом приближении настроил.

Огромное количество рычаний и возбудов, вечером выложу замеры контрольных точек.

Uн = 6.3V x 1,2A
Ua = 141,6V x 54 mA

Напряжения в контрольных точках при отключенном коннекторе АРУ практически в указанных на схеме диапазонах, возбуда нет,
VL3.2 (7) = +0.82V
VL2.2 (7) = +0.88V
VL4 (2) = +1.77V

остальные контрольные точки также в пределах указанных значений

При восстановлении цепочки АРУ на катоде VL2.2 напряжение падает практически до нуля, и начинаются рычания, свисты и прочие непотребства

[RX9ABH]

Начал настройку приемника. Опорник работает стабильно, частоты гпд в первом приближении настроил.

Огромное количество рычаний и возбудов, вечером выложу замеры контрольных точек.

Uн = 6.3V x 1,2A
Ua = 141,6V x 54 mA

Напряжения в контрольных точках при отключенном коннекторе АРУ практически в указанных на схеме диапазонах, возбуда нет,
VL3.2 (7) = +0.82V
VL2.2 (7) = +0.88V
VL4 (2) = +1.77V

остальные контрольные точки также в пределах указанных значений

При восстановлении цепочки АРУ на катоде VL2.2 напряжение падает практически до нуля, и начинаются рычания, свисты и прочие непотребства

Оба резистора R21, R25 уменьшены до 1,5k - в моменты отсутствия возбуда напряжение на катоде VL2.2 меняется от 0.5V (минимум громкости) до 0 (максимум громкости). Потом в случайные моменты все запирается - и тишина
