Николай, здравствуйте.
А усилитель мощности для работы в эфире вы какой используете?(мощность, лампы )
Трансивер STEP II
- UT6MAL
- Сообщения: 276
- Зарегистрирован: 30 дек 2016, 20:53
- Позывной: UT6MAL
- Откуда: Луганская область
Re: Трансивер STEP II
Здравствуйте.asha писал(а):Николай, здравствуйте.
А усилитель мощности для работы в эфире вы какой используете?(мощность, лампы )

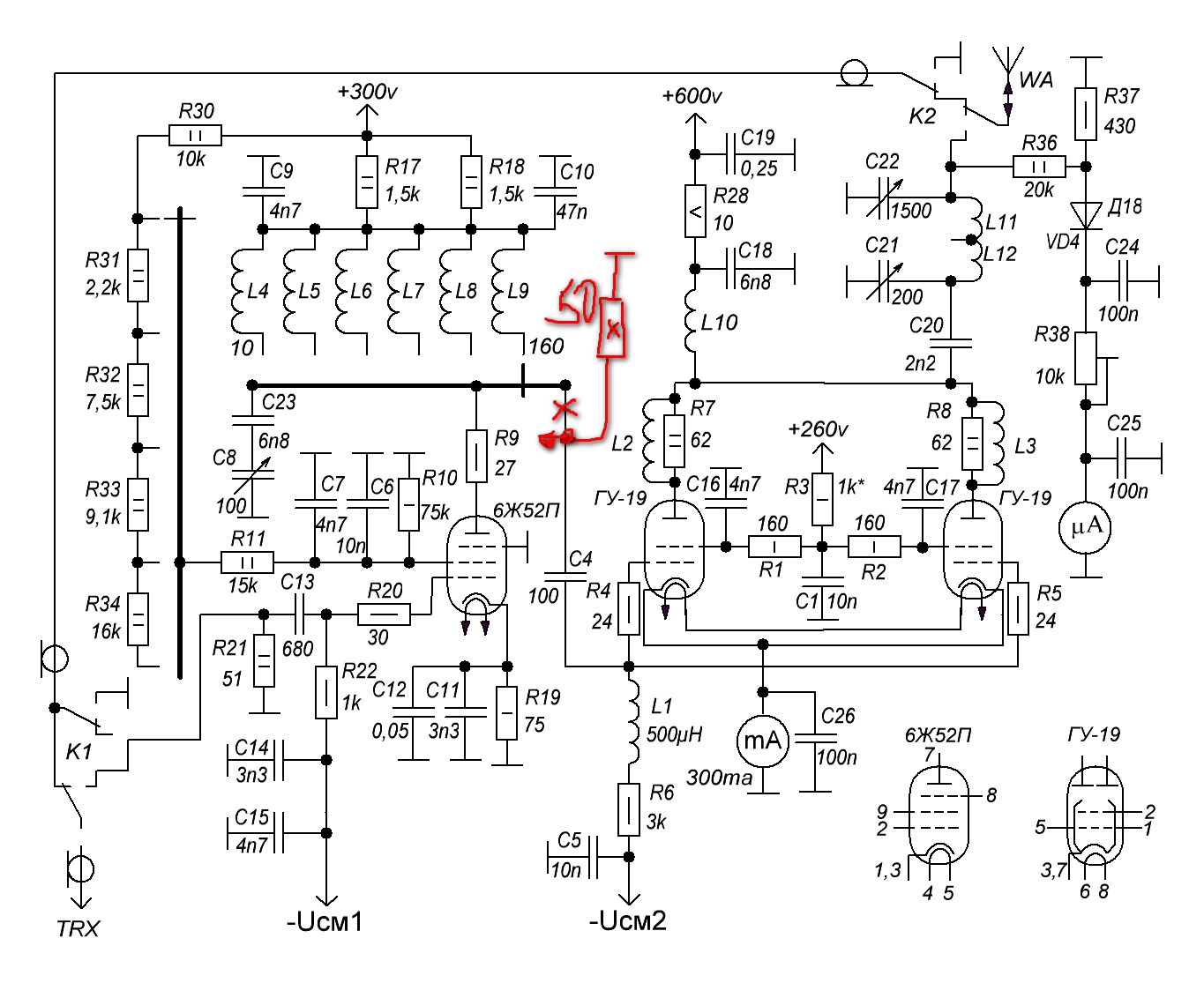

Ум на 2 х ГУ19.
Только сигнал подаю на сетки, на С4,
потому как не предусмотрел регулятор выхода с трансивера.
Нагрузка резистор 50 ом 10 вт.
Но включаю УМ редко, т.к. работа малой мощностью интересней,
да и места мало для усилителя.
Николай, UT6MAL ex UR1ME
Re: Трансивер STEP II
Понятно, спасибо за схему.
Re: Трансивер STEP II
Добрый день, коллеги.
Разрешите представиться - РТФ выпуска 1995, с СВЧ так и не подружился, скатился в НЧ и микропроцессоры.
Но решил реализовать мечту детства - всеволновый приемник + передача на СиБи.
В качестве стартового набора вполне понравился STEP2, ПДФ (придется переделать на полный диапазон) и УМ (там уже ФНЧ на 27 заложен).
Но хотелось бы иметь ещё и АМ. Но посмотрев варианты попыток приема АМ, где фильтр режет несущую - не понравилось.
И вот вопрос - может имеет смысл тупо иметь переключающийся фильтр, например, на такой https://www.chipdip.ru/product/sfvlf10m7lf00-b0
+- 12,5 кгц - для вещательных более чем. автоматом при переключении на АМ - синтезатор будет понимать, что промежуточная уже другая и будет сразу перестраиваться.
+ отключать генератор +включать детектор (тупо на диодах).
И вторая прелесть решения - что с таким фильтром + добавления генератора на 10,7 - сразу исчезает проблема передачи в АМ. Правда смущает полоса +- 12,5 кгц, но с другой стороны – можно фильтром зарезать все что выше 3-4 кгц в микрофонном усилителе. А АМ на диапазоне СиБи нужно, т.к. многие в этом диапазоне сидят на АМ.
И тогда вообще будет проще не ставить генератор кварцевый на несущую – а использовать отдельную si5153.
Просьба к коллегам «собаку съевшим» на АМ/SSB оценить разумность такого решения.
Разрешите представиться - РТФ выпуска 1995, с СВЧ так и не подружился, скатился в НЧ и микропроцессоры.
Но решил реализовать мечту детства - всеволновый приемник + передача на СиБи.
В качестве стартового набора вполне понравился STEP2, ПДФ (придется переделать на полный диапазон) и УМ (там уже ФНЧ на 27 заложен).
Но хотелось бы иметь ещё и АМ. Но посмотрев варианты попыток приема АМ, где фильтр режет несущую - не понравилось.
И вот вопрос - может имеет смысл тупо иметь переключающийся фильтр, например, на такой https://www.chipdip.ru/product/sfvlf10m7lf00-b0
+- 12,5 кгц - для вещательных более чем. автоматом при переключении на АМ - синтезатор будет понимать, что промежуточная уже другая и будет сразу перестраиваться.
+ отключать генератор +включать детектор (тупо на диодах).
И вторая прелесть решения - что с таким фильтром + добавления генератора на 10,7 - сразу исчезает проблема передачи в АМ. Правда смущает полоса +- 12,5 кгц, но с другой стороны – можно фильтром зарезать все что выше 3-4 кгц в микрофонном усилителе. А АМ на диапазоне СиБи нужно, т.к. многие в этом диапазоне сидят на АМ.
И тогда вообще будет проще не ставить генератор кварцевый на несущую – а использовать отдельную si5153.
Просьба к коллегам «собаку съевшим» на АМ/SSB оценить разумность такого решения.
- UT1LY
- Сообщения: 41
- Зарегистрирован: 28 фев 2018, 16:03
- Позывной: UT1LY
- Откуда: Харьковская обл. п.Шевченково
Re: Трансивер STEP II
аналогично! работаю 10 ю ваттами - штатным усилителем СТЕП-2 и практически отвечают все кого слышу я) (трудно только в "каше" в погоне за DX) .. в режиме ССБ вобще мало кто верит что 10 ватт)))UT6MAL писал(а):Здравствуйте.asha писал(а):Николай, здравствуйте.
А усилитель мощности для работы в эфире вы какой используете?(мощность, лампы )
Ум на 2 х ГУ19.
Только сигнал подаю на сетки, на С4,
потому как не предусмотрел регулятор выхода с трансивера.
Нагрузка резистор 50 ом 10 вт.
Но включаю УМ редко, т.к. работа малой мощностью интересней,
да и места мало для усилителя.
Re: Трансивер STEP II

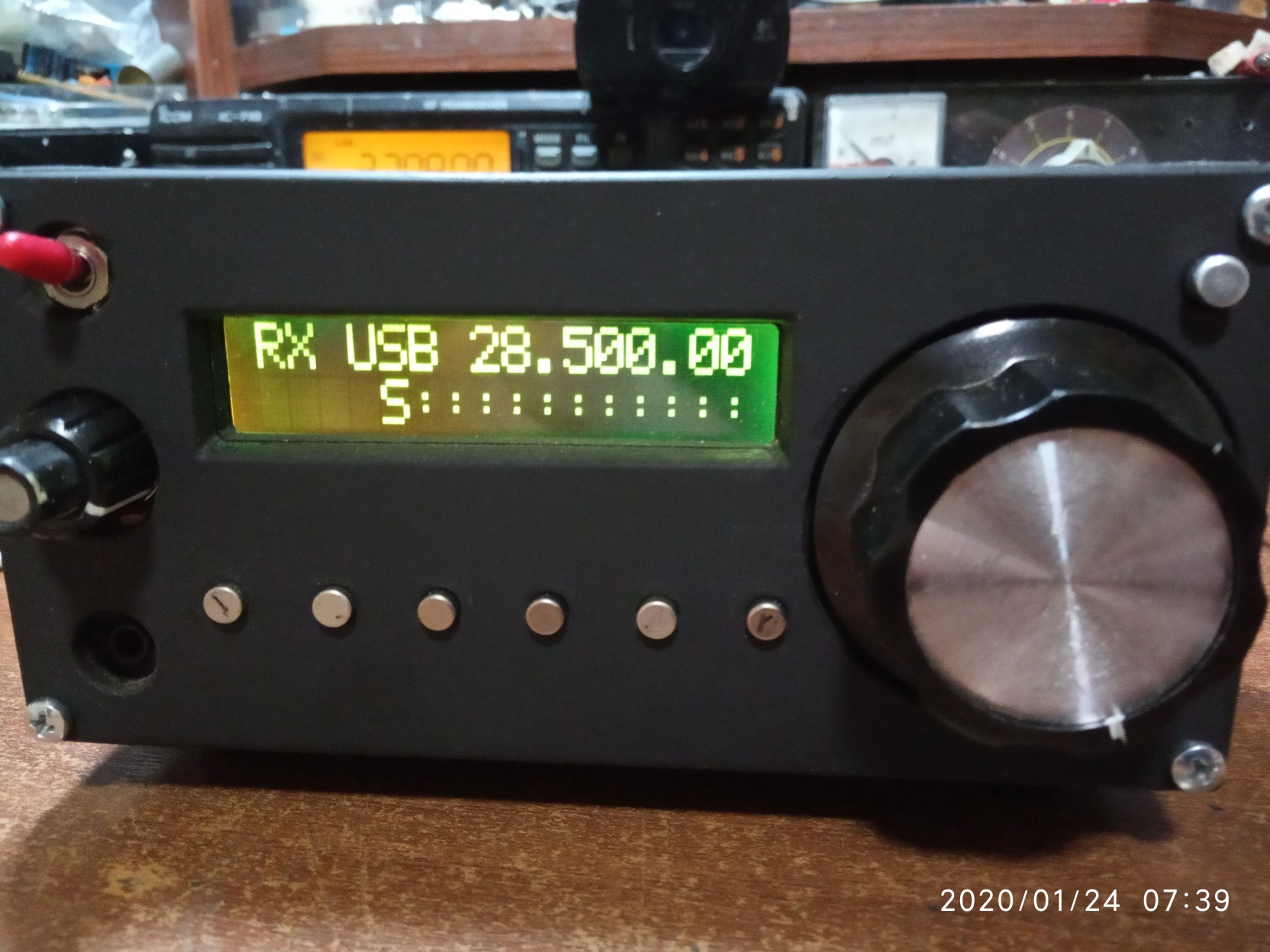

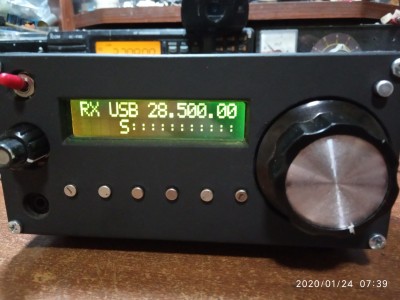

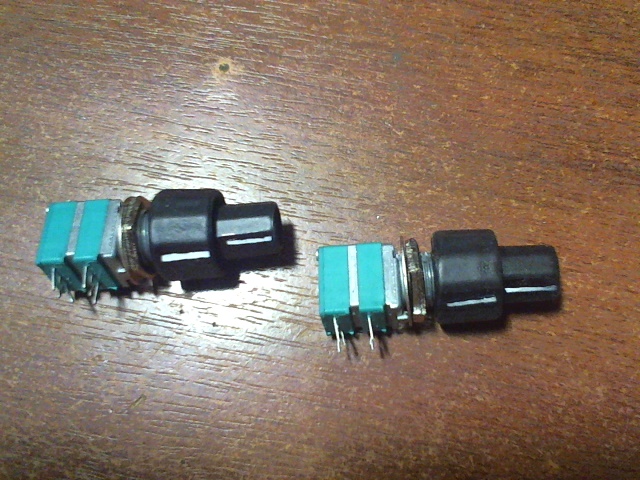

Всем здрасьте! Заканчиваю монтаж в своём варианте, и из за концепции "морды лица" места для установки второго потенциометра нет, да и не рассматривалось. Но вариантов сдвоенных потенциометров с раздельным приводом и различного номинала сопротивления я не встречал. Так что пришлось устанавливать то что есть, то есть сдвоенный потенциометр на 20 кОм. И тут возникла проблема, как использовать потенциометр с таким номиналом в регуляторе громкости( а он оказался таки нужен)? Установить последовательно усилитель(эмиттерный повторитель) с усилением чуть больше 1, аттенюатор на полевом транзисторе( пробовал искажения и не линейно, примерно такой же результат с линейность ежели зашунтировать потенциометр резисторами). Остаётся вариант с усилителем( да на той же 386), тогда какие изменения следует внести в схему, что бы задавить усиление до 1,5..2?
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
Красиво получается, симпатичный малыш
Самый простой вариант: включить на выход УНЧ платы резистивный делитель напряжения примерно в 10 раз, например 100/10 Ом, к нему потенциометр - регулятор громкости 20 кОм и внешний УМНЧ на LM386 по типовой схеме с Кус=20
Красиво получается, симпатичный малыш
Самый простой вариант: включить на выход УНЧ платы резистивный делитель напряжения примерно в 10 раз, например 100/10 Ом, к нему потенциометр - регулятор громкости 20 кОм и внешний УМНЧ на LM386 по типовой схеме с Кус=20
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Трансивер STEP II
Сергей Эдуардович доброго времени! Даже не ловко как то челобитную писать. Заблудил у меня каскад с Т1 и первым смесителем. Режимы Т1 по постоянному току вроде как в норме, К-5,7 В, Э-1,1 В, Б-1,77 В( питание каскада 6.1 В) сам транзистор СМД маркировка R25(2SC3356) с Вст около 200. Без оного транзистора ни каких возбудов нет. Возможно ли уменьшить коэффициент усиления этого каскада, боюсь что оно у меня получилось гораздо больше чем 3...4.
Чуть не забыл! С УНЧ всё получилось прекрасно.
Чуть не забыл! С УНЧ всё получилось прекрасно.
- US5MSQ
- Сообщения: 5168
- Зарегистрирован: 07 фев 2016, 09:29
- Позывной: US5MSQ
- Откуда: г. Киев
- Контактная информация:
Re: Трансивер STEP II
Здравствуйте.
Зачем же Вы сюда поставили СВЧ транзистор? Ведь S9018 есть и в SMD исполнении и цоколёвка у них совпадает. Можно даже поставить сюда BC847...
Иначе придётся бороться с самовозбудом на СВЧ - методика в общем-то простая, трудоёмкая и придётся сильно покарёжить плату_ попробуйте для начала в 2 раза увеличить эмиттерный резистор, если не поможет, то придётся пробно включать низкоомные ( 47-100 Ом) резисторы в цепь коллектора и базы
Зачем же Вы сюда поставили СВЧ транзистор? Ведь S9018 есть и в SMD исполнении и цоколёвка у них совпадает. Можно даже поставить сюда BC847...
Иначе придётся бороться с самовозбудом на СВЧ - методика в общем-то простая, трудоёмкая и придётся сильно покарёжить плату_ попробуйте для начала в 2 раза увеличить эмиттерный резистор, если не поможет, то придётся пробно включать низкоомные ( 47-100 Ом) резисторы в цепь коллектора и базы
Сергей US5MSQ, Радио - это очень просто! http://us5msq.com.ua/
Re: Трансивер STEP II
ОК! Сергей Эдуардович. 9018 в СМД корпусе у меня нет. Но попробую что то подобрать по шумовым характеристикам из обычных, а по мере надобности и "рассыпуху" по винчу.
