1. И я не знаю что Вам ответить.
2. Вероятно Вы путаете понятия эффективного значения Urms, амплитуды Ua и размаха(Up-p)
Urms=0.707Ua=0,355Up-p и наоборот
Up-p=2Ua=2,82Urms
, т.е Ваши 6В=2Вэфф

Извините. Спасибо. Исправляюсь.

Нема за шо...

Добрый..., Сергей!
Листал РЛТПП и на стр. 125 увидел рекомендацию подавать смещение, равное напряжению отсечки, на затвор смесителя (предпоследний абзац). В этом приемнике это легко реализовать, взяв его с затвора полевика гетеродина и развязав по переменке.
Как вы думаете, в этом приемнике это не повредит параметрам смесителя-СФ?
(Мне не очень удобно смд транзисторы на отсечку проверять)
Спасибо.

Здравствуйте.
Зачем же создавать себе дополнительные трудности, чтобы потом их мужественно преодолевать
Для подачи отдельного смещения потребуется источник отрицательного напряжения величиной примерно в 3-4 раза больше напряжения отсечки транзистора смесителя.
В данном случае применена простая и оптимальная, на мой взгляд, схема автосмещения, величина которого зависит от уровня сигнала ГПД, тем самым обеспечивая смесителю стабильный режим при перестройке по частоте.

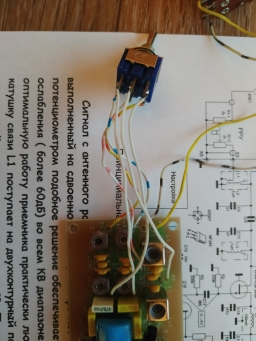

Сергей Эдуардович добрый вечер! Прошу Вашей помощи разобраться что не так с RX152040DC (фото прилагаю) - плату и каркасы катушек с капроновой гильзой заказывал у Вячеслава. Намотку катушек выполнил по вашей рекомендации (..."земляной" конец и, разумеется, отвод (или катушка связи) разместил вверху каркаса...) кол-во витков - 18 у катушек L2-L4. Транзисторы: в УНЧ -2N3904; в гетеродине - BF245C; в смесителе - BF245А. Режимы - ток потребления 20,5 мА, УНЧ - на эмиттере VT4 - 0.6В. А вот на затворах VT1 и VT2 напряжение автосмещения практически -0. Из приборов имеется - мультиметр UT-61Е, LRC-Т5, ( правда есть еще старенький ГИР которым очень давно не пользовался). Питание от стабилизированного блока - 12В (0-28В). В наушниках - монотонный гул. Очень хочется запустить приемник.
С уважением Александр

Здравствуйте.
для каркасов, идущих в наборе ( они должны быть с ферритовой юбкой, а с капроновой гильзой) число витков должно быть 11. Вам разве инструкцию по сборке или хотя бы схему (см. приложение) не прислали?
Повышенный ток потребления и отсутствие напряжения автосмещения свидетельствуют об отсутствии генерации в ГПД. причной может быть как неправильно намотанная катушка, так и неисправность транзистора или ошибка его монтажа

Сергей Эдуардович доброе утро!
Набор я у Вячеслава не покупал - только плату, переменник и каркасы катушек. А сборку вел по схеме описанной в Вашей статье в которой как раз и указано кол - во витков - 18 и на форуме также об этом сказано. Конечно еще раз перепроверю правильность намотки катушек и исправность транзисторов. И еще я обратил внимание на обозначение батарейки на схеме - " +9-12В" указано у минусового конца батарейки т.е. как бы плюс на общем проводе или я не так понял?
Извините если что не так сказано мною.
С уважением Александр и конечно жду вашей помощи

1.В статье указаны намоточные данные для каркасов с капроновой гильзой и алюминиевыми экранами, такие были мне доступны во время изготовления приемника. Если у Вас такие же, то Вы намотали катушки правильно.
К сожалению китайские каркасы, которыми комплектуется набор и которые чаще всего выпаивают со старых платы, имеют железный каркас с большими потерями, потому обязательно применение штатной ферритовой чашки с соответствующим уменьшением числа витков.
2. Полевики BF245 в последние годы в основном из Китая и как правило подделка, они тоже нуждаются в обязательно проверке на параметры, начальный ток стока и напряжения отсечки. Для чего годится простейший тестер - приставка к мультиметру https://us5msq.com.ua/prostoj-tester-po ... ultimetru/
3. Это опечатка. На общем проводе минус. Вариант схемы я вчера попутал, сейчас обновил на актуальный

Сергей Эдуардович!
Экран у катушек я проверил - он не магнитный скорее всего или из латуни (поцарапал скальпелем - основной цвет металла желтоватый). Все каркасы катушек от Вячеслава на вид новенькие .
Но раз Вы советуете переделаю катушки и установлю ферритовую юбку (такие каркасы тоже заказывал там же). Ну и придется сделать приставку. После всего сделанного отпишусь.
С уважением Александр
